建筑排水系统

建筑排水系统建筑排水系统是指将建筑物内部产生的废水和雨水，通过一系列的管道、设备和设施，进行收集、运输、处理和排放的系统。

它是建筑物中的重要组成部分，保证了建筑物内外环境的干净和安全。

本文将详细介绍建筑排水系统的组成、原理、分类、设计与施工等方面的内容。

一、建筑排水系统的组成建筑排水系统主要由以下几部分组成：1. 排水设备：包括卫生间、厨房、洗衣房等地方的水槽、马桶、洗手盆等设备。

2. 排水管道：由PVC、铸铁管等材料制成的管道，用于将废水从排水设备运输到污水处理站或者排放到河流等场所。

3. 检查井：设置在管道之间的连接点，用于检查管道的状况、疏通管道和清理污物。

4. 污水处理设施：通常为污水处理站，用于对废水进行处理，除去其中的悬浮物、有机物和细菌等。

5. 排放设施：包括排放口和相关管道，将经过处理的废水排放到指定地点，如河流或者下水道。

二、建筑排水系统的原理建筑排水系统的运行原理基于重力与水的流动。

废水的流动受到重力的影响，从高水位流向低水位。

排水管道的坡度是系统设计的关键，保证废水能够自然流向污水处理站或者排放口。

为了保证排水的顺畅，管道内部应保持光滑，并定期清理管道内的污物。

三、建筑排水系统的分类按照排水的性质，建筑排水系统可以分为污水排水系统和雨水排水系统。

1. 污水排水系统：主要用于收集和运输建筑内产生的废水，包括卫生间、厨房等地方的污水。

废水将流向污水处理站进行处理。

2. 雨水排水系统：用于收集和运输建筑物外部产生的雨水。

雨水流进排水管道后，可以通过雨水收集设备进行储存或者直接排放到河流等地。

四、建筑排水系统的设计与施工1. 设计：设计建筑排水系统时，需要考虑建筑物的使用功能、容纳人数、排水需求等因素，制定合理的管道布局和设备选择。

同时，要符合相关的国家建筑排水标准，确保系统的可靠性和安全性。

2. 施工：建筑排水系统的施工需要按照设计要求进行，包括管道的敷设、连接、密封等工序。

施工过程中要注意保护现有的建筑结构和设备，确保排水系统与建筑物的结合紧密并且不影响正常使用。

建筑内部排水系统分类建筑内部排水系统是建筑物中用于排放废水的重要设施，它能够有效地将废水从建筑物内部排出，保持室内空气清新、卫生环境健康。

根据不同的排水需求和建筑类型，建筑内部排水系统可以分为以下几种分类。

一、雨水排水系统雨水排水系统主要用于排放建筑物屋面和其他露天区域收集到的雨水。

它通常包括屋面排水系统、雨水管道系统和雨水收集设施。

屋面排水系统通过檐沟、排水管和雨水口将屋面上的雨水引导到雨水管道系统中，再通过雨水收集设施储存或排放。

二、生活污水排水系统生活污水排水系统主要用于排放建筑物内部产生的生活污水，如厨房、浴室和洗手间等地的废水。

它通常包括下水道系统、污水管道系统和污水处理设施。

下水道系统通过地面或墙体上的下水道网收集废水，然后通过污水管道系统将废水引导到污水处理设施进行处理。

三、工业废水排水系统工业废水排水系统主要用于排放建筑物内部产生的工业废水，如工厂、实验室和车间等地的废水。

工业废水的排水系统通常较为复杂，需要根据具体工艺和废水特性设计。

它通常包括工业废水收集设施、工业废水管道系统和废水处理设施。

四、地下排水系统地下排水系统主要用于排放建筑物地下空间的积水和地下水。

地下排水系统通常包括地下水泵站、地下水收集管道和地下水排放设施。

它可以有效地排除地下空间的积水，保持建筑物地基的稳定和干燥。

五、消防排水系统消防排水系统主要用于消防用水和灭火排水。

它通常包括消防水源供水系统、消防水管网络和消防水泵等设备。

消防排水系统的设计和施工需要符合消防规范和要求，以确保在火灾发生时能够提供足够的水源供应和排水能力。

六、特殊排水系统除了以上常见的排水系统外，建筑物还可能需要特殊排水系统来满足特殊需求。

例如，游泳池排水系统、地下车库排水系统、地台排水系统等。

这些特殊排水系统需要根据具体情况进行设计和施工，以确保其正常运行和排水效果。

建筑内部排水系统的分类可以根据排水需求、建筑类型和功能区域等因素来确定。

建筑排水系统建筑排水系统是指建筑物中用于排除雨水、废水以及其他污水的一系列设施和管道。

它起到了保护和维护建筑物结构的作用，同时也对环境起到了保护作用。

本文将介绍建筑排水系统的组成部分、设计原则以及常见问题与解决方法。

一、建筑排水系统的组成部分建筑排水系统主要由以下几个组成部分构成：1. 雨水排水系统：用于排除屋顶、地面和其他部位的雨水。

它包括屋顶排水系统、雨水管道、雨水口等。

2. 废水排水系统：用于排除建筑物内产生的废水。

它包括卫生间、厨房、洗衣房等区域的污水管道、下水道和排水口等设施。

3. 通风系统：用于排除排水系统中的气体。

通风系统通常包括排气管道、通风口和排气扇等。

二、建筑排水系统的设计原则1. 合理布局：在设计建筑排水系统时，应根据建筑物内部结构合理布置排水设施。

确保排水系统能够顺利排除废水和雨水，减少堵塞和积水的可能性。

2. 正确选择材料：排水系统的材料应该具有耐腐蚀、耐高温和耐压等特性。

常见的材料包括 PVC、铸铁和不锈钢等。

3. 合理坡度：排水管道的坡度应设置合适，以保证水能够自然流动到排水口。

一般来说，坡度应为每米0.5%-1%。

4. 选用合适的管道直径：不同区域的排水管道直径应根据废水流量进行选择，以确保排水畅通。

三、常见问题与解决方法1. 排水管道堵塞：排水管道堵塞是建筑排水系统常见的问题之一。

解决方法可以使用排水通、化学清洁剂或者专业的管道疏通设备进行清理。

2. 排水口积水：排水口积水会导致异味和污水倒流的问题。

解决方法可以通过加装排水阀门或者定期清理排水口来解决。

3. 排水系统漏水：排水系统漏水会给建筑物结构造成损害。

解决方法可以检查排水管道连接处是否密封良好，如有发现漏水点应立即修复。

4. 通风系统问题：通风系统出现问题可能会导致气味和湿度问题。

解决方法可以检查排气管道是否通畅，排气扇是否正常工作。

总结：建筑排水系统对建筑物的正常运行和居住环境的舒适度有着重要的影响。

通过合理布局、正确选择材料以及解决常见问题，我们可以保证排水系统的安全、可靠运行，从而维护建筑物的结构和环境的卫生。

建筑排水系统建筑排水系统是指在建筑物内部或周围设置的用于排除污水和雨水的设施和管道系统。

它在建筑物的正常运行和生活质量中起着至关重要的作用。

本文将重点介绍建筑排水系统的设计原理、常见类型以及维护管理等相关内容。

一、设计原理建筑排水系统的设计原理主要包括以下几个方面：1. 引水原理：建筑排水系统通过设置下水道和排水管道，利用重力作用将污水引导到污水处理设施或城市下水道系统，实现排除污水的目的。

2. 分流原理：建筑排水系统会将污水和雨水进行分流处理，避免污水和雨水混合引起的环境问题，同时减轻城市下水道系统的负荷。

3. 排水原理：建筑排水系统通过设置斜坡、管道直径和通气装置等措施，使污水和雨水在管道中能够自然流动，保证排水的顺利进行。

二、常见类型建筑排水系统根据排水对象的不同可以分为污水排水系统和雨水排水系统。

具体包括以下几种类型：1. 污水排水系统：污水排水系统是将室内产生的污水从建筑物引导至下水道系统或污水处理设施的系统。

它由下水道、污水管道、污水处理设备等组成。

2. 雨水排水系统：雨水排水系统是将建筑物周围的雨水收集和排除的系统。

它包括雨水管道、雨水口、排水渠等设施，可以保证建筑物周围不积水，确保室内外环境的卫生和安全。

3. 综合排水系统：综合排水系统是将污水和雨水进行集中处理和排放的系统。

它将污水和雨水进行分流，并通过合适的处理方式进行净化，以减少对环境的污染。

三、维护管理良好的维护管理对于建筑排水系统的正常运行至关重要。

以下是建筑排水系统的常见维护管理措施：1. 定期检查：定期对建筑排水系统进行检查，查看是否有漏水、堵塞、腐蚀等问题，并及时修复。

2. 清洁排水口：保持排水口的畅通，定期清理积聚在排水口内的杂物和污泥，避免堵塞。

3. 注意排水材料选择：在建设和维护过程中选择优质的排水材料，确保其耐久性和可靠性。

4. 防止过载：合理设计和使用建筑排水系统，避免过载情况的出现，防止因为超负荷而导致的系统损坏。

建筑排水系统的组成
建筑排水系统是指建筑物内部的排水系统，主要用于排放污水和雨水。

它由多个组成部分组成，包括排水管道、排水设备、排水口、排水泵等。

下面我们来详细了解一下建筑排水系统的组成。

1. 排水管道
排水管道是建筑排水系统的核心组成部分，它主要用于将污水和雨水从建筑物内部排出。

排水管道一般分为污水管道和雨水管道两种。

污水管道主要用于排放厨房、卫生间等处产生的污水，而雨水管道则主要用于排放屋顶、露台等处的雨水。

排水管道的材质一般有PVC、PE、铸铁等，不同的材质适用于不同的场合。

2. 排水设备
排水设备是指用于排放污水和雨水的设备，主要包括马桶、洗手盆、浴缸、淋浴器等。

这些设备一般都需要与排水管道相连，将产生的污水和雨水排出建筑物。

3. 排水口
排水口是指建筑物内部的排水口，主要用于将污水和雨水排出建筑物。

排水口一般分为地漏、墙漏、天沟等几种。

地漏主要用于排放卫生间、厨房等处的污水，墙漏主要用于排放墙体渗漏的雨水，天沟则主要用于排放屋顶的雨水。

4. 排水泵
排水泵是指用于将污水和雨水从低处排到高处的泵，主要用于排放地下室、地下车库等处的污水和雨水。

排水泵一般分为潜水泵和离心泵两种，不同的泵适用于不同的场合。

建筑排水系统的组成包括排水管道、排水设备、排水口、排水泵等多个部分。

这些部分相互配合，共同构成了一个完整的建筑排水系统，为建筑物内部的排水提供了可靠的保障。

建筑排水系统
建筑排水系统是指建筑物内部的排水管网系统，用于将建筑物内部产生的废水、雨水等排出。

它包括卫生排水系统和雨水排水系统两部分。

1. 卫生排水系统：
卫生排水系统主要用于将建筑物内部产生的废水、污水等排出。

它由排水管道、排水设备和排水出口组成。

排水管道一般是由PVC管道或铸铁管道等材料制成，具有一定的排水能力和耐腐蚀能力。

排水设备包括马桶、洗手盆、浴缸、厨房水槽等，它们通过排水管道将废水排出到下水道或污水处理设施。

排水出口一般设置在建筑物的外墙或地下，用于将废水排放到室外。

2. 雨水排水系统：
雨水排水系统主要用于将建筑物内部和周围的雨水排出。

它包括屋顶排水系统和地面排水系统。

屋顶排水系统一般由屋面排水设备和屋面排水管道组成，用于将屋顶上的雨
水排出。

地面排水系统一般包括雨水沟、雨水篦子等设备，用于将地面上的雨水排出到下水道或雨水收集设施。

建筑排水系统的设计应考虑排水的顺畅性、防止倒流、防
止堵塞等因素，以确保建筑物内部的排水安全和环境卫生。

同时，建筑排水系统也应符合当地的建筑规范和环境保护
要求。

简述建筑内部排水系统的组成建筑内部排水系统主要由以下部分组成：一、污（废）水收集器1．卫生器具这是排水系统的起点，用于收集人们日常生活中的污水和废水。

例如，马桶用于收集粪便污水；洗脸盆、洗菜盆等用于收集生活废水。

卫生器具的水封装置十分重要，它可以防止排水管道中的臭气进入室内。

水封一般是器具排水口下的存水弯，存水弯内存有一定高度（通常为50 -100mm）的水，阻断了管道内空气与室内空气的连通。

二、排水管道1．横支管它连接卫生器具的排水管和立管，将单个或多个卫生器具排出的污水（废水）横向输送到立管。

横支管的管径根据所连接的卫生器具数量和排水量确定，一般采用DN50 - DN150 的管径。

在布置横支管时，要注意有一定的坡度（通常标准坡度为0.026），以保证污水能靠重力自流到立管。

2．立管立管主要是将各横支管输送来的污水（废水）向下输送到建筑物底部的横干管或排出管。

立管的管径一般较大，常见的有DN75 - DN150。

为了保证立管的通水能力和通气效果，立管需垂直安装，并且在适当的高度要设置检查口，方便维修和疏通管道。

3．横干管横干管是将立管输送来的污水（废水）横向汇集并输送到排出管的管道。

横干管的管径根据排水流量确定，通常比立管管径大。

它的设置位置一般在建筑物的底层或地下室，同样需要保持一定的坡度（如0.002 - 0.005），使污水顺利流向排出管。

4．排出管排出管是排水系统中连接建筑物内部排水管道和室外排水管网的部分。

排出管的管径要满足室内排水流量的要求，一般不小于立管管径。

排出管要穿过建筑物的基础或外墙，在穿过基础时要预留孔洞并做好防水处理，以防止建筑物基础沉降对管道造成破坏，同时避免污水渗漏到建筑物基础内。

三、通气系统1．伸顶通气管这是最常见的通气方式，立管顶端伸出屋面一定高度（一般不小于0.3m）。

伸顶通气管可以将排水管道内的臭气排到大气中，同时平衡管道内的气压，防止因气压波动导致水封破坏。

大家都知道，如果雨水一旦失控，不仅会对人们的生活造成极大的不便，还会影响人们的居所以及各类城市建设，因此，拥有强大的排水系统是每一个建筑项目的重要部分。

一、排水系统的组成：完整的排水系统一般由下列部分组成1、卫生器具或生产设备受水器：用来承受用水和将用后的废水排水管道的容器。

2、排水管：由器具排水管（含有水弯）、横支管、立管、总干管和排出管组成，作用是将污（废）水迅速安全地排出室外。

3、通气管：使排水管与大气相通的管道，作用是调节排水管内气压，保证排水通畅。

4、清通设备：用于疏通管道，有检查口、清扫口、检查井等。

5、污中提升设备：当建筑物内污水不能自流排到室外时，应设置提升设备，如污水泵。

6、污水局部处理设施：当生活、生产的污废水不允许直接排入城市排水管网或水体时只应设置局部处理设施，有沉淀、过滤、消毒、冷却和生化处理设施等。

二、排水系统的分类：建筑排水系统大致可分为生活污水、生活废水、工业废水、屋面雨水。

生活污（废）水、工业废水、雨水分别设置管道排放，称为分流制；将两类以上合并在同一种管道内排放，称为合流制；采用何种形式应根据水质情况以及地方的不同要求并经过技术经济比较后确定。

三、排水管道、附件和卫生器具1、常用的排水管道有普通排水铸铁管、柔性抗震排水铸铁管和排水upvc管及相应的管箍，三通、四通、异径管接、存水弯和检查口等管件，其中柔性抗震铸铁管用于高层和超高层和有抗震要求地区的建筑物，具有可曲挠性、可伸缩性、密封性好及抗震等性能。

2、排水附件（1）存水弯：其作用是在其内部形成一定高度的水柱（一般为5-10cm），阻止排水管道内的污染气体（臭气）进入室内，有s型存水弯、P形存水弯、瓶形存水弯及带通气装置存水弯、存水盒等形式。

（2）检查口与清扫口：为保持室内排水管道畅通而设置的用于管道疏通的装置，检查口一般装于气管上，清扫口一般装于横管上。

（3）地漏：用于排除地面积水，有普通地漏、高水封地漏、多用地漏、双箅杯式水封地漏，防回流地漏。

建筑雨水排水系统随着城市化的发展和人口的增加，建筑物的需求也不断增长。

为了确保建筑物正常的使用和维护，保护人们的生命财产安全，建筑雨水排水系统显得尤为重要。

本文将重点探讨建筑雨水排水系统的组成和功能，并介绍一些常见的排水系统。

一、建筑雨水排水系统的组成1. 雨水收集系统：雨水收集系统是建筑雨水排水系统的核心组成部分。

它由建筑物的屋面、排水管道和雨水收集装置组成。

屋面是收集雨水的主要区域，可以通过特殊设计的屋面材料和排水槽来收集雨水。

排水管道将雨水从屋面引导至雨水收集装置，如雨水桶或雨水收集池。

2. 雨水排放系统：雨水排放系统主要负责将收集到的雨水从建筑物排出，以防止建筑物内部积水和排水不畅。

它由排水管道、雨水篦子和排水口组成。

排水管道连接着屋面的雨水收集装置和下水道，将雨水顺利排入下水道。

雨水篦子是用于过滤雨水中的杂物和污物，防止堵塞排水管道。

排水口则是雨水排放的出口，通常设置在建筑物周围的地面或地下，确保雨水排放的安全和可靠。

3. 雨水处理系统：雨水处理系统主要用于处理收集到的雨水，以减少对环境的影响和提供可再利用的水资源。

常见的雨水处理方法包括过滤、沉淀和消毒等。

过滤可以去除雨水中的杂质和污物，沉淀可以将悬浮物质沉淀下来，消毒可以杀死细菌和病毒。

处理后的雨水可以被用于浇灌植物、冲洗卫生间和洗车等非饮用水用途。

二、建筑雨水排水系统的功能1. 防止建筑物内部积水：建筑雨水排水系统可以将屋面上的雨水有效地排出，防止雨水渗入建筑物内部，造成内部积水。

积水不仅会对建筑物的结构和设备造成损坏，还会增加建筑物的维修成本。

2. 减少城市内涝：合理设计和建设的建筑雨水排水系统可以将大量的雨水排入下水道，减少城市内涝的发生。

特别是在暴雨天气或雪融化期间，排水系统的畅通性对于城市的正常运行至关重要。

3. 保护水资源和环境：透过雨水处理系统的处理，将收集到的雨水转化为可再利用的水资源，可以减少对地下水和自来水的需求。

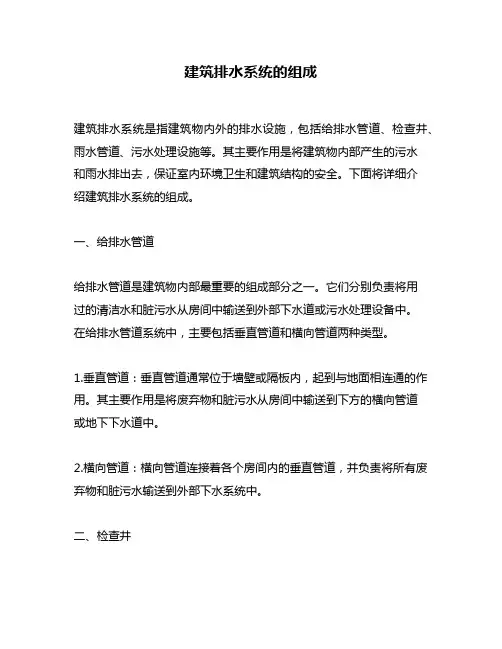

建筑排水系统的组成建筑排水系统是指建筑物内外的排水设施，包括给排水管道、检查井、雨水管道、污水处理设施等。

其主要作用是将建筑物内部产生的污水和雨水排出去，保证室内环境卫生和建筑结构的安全。

下面将详细介绍建筑排水系统的组成。

一、给排水管道给排水管道是建筑物内部最重要的组成部分之一。

它们分别负责将用过的清洁水和脏污水从房间中输送到外部下水道或污水处理设备中。

在给排水管道系统中，主要包括垂直管道和横向管道两种类型。

1.垂直管道：垂直管道通常位于墙壁或隔板内，起到与地面相连通的作用。

其主要作用是将废弃物和脏污水从房间中输送到下方的横向管道或地下下水道中。

2.横向管道：横向管道连接着各个房间内的垂直管道，并负责将所有废弃物和脏污水输送到外部下水系统中。

二、检查井检查井是一个能够检查管道状态和清理管道的地下设施。

它们通常位于管道转弯处、分支处和连接处等位置。

检查井通常由混凝土或钢筋混凝土制成，具有良好的耐腐蚀性和承载能力。

三、雨水管道雨水管道是建筑排水系统中另一个重要组成部分。

它们负责将屋顶和其他部分的雨水排出去，避免在建筑物内部积水。

这些管道通常是由PVC、铸铁或钢制成，并且需要经过定期清洗和维护，以确保其正常运行。

四、污水处理设施污水处理设施是建筑排水系统中的最后一环节。

在将废弃物和脏污水输送到外部下水系统之前，这些设备会对废弃物进行处理，以确保其不会对环境造成任何影响。

这些设备包括沉淀池、生化反应器、过滤器等。

总之，建筑排水系统是建筑物内外非常重要的组成部分。

它们能够有效地防止建筑物内部积水，并确保废弃物和脏污水被安全地处理和排放。

因此，在建筑设计和建造过程中，必须充分考虑建筑排水系统的组成和功能，并确保其完全符合当地的安全标准和规范。

建筑内排水系统是建筑物内部用于排放废水和雨水的系统，它对于保持建筑物内部的卫生和安全至关重要。

一个完整的建筑内排水系统通常包括以下几个主要组成部分：1. 排水管道：这是建筑内排水系统的核心部分，负责将废水从各个排放点输送到指定的排放地点。

排水管道通常由塑料、铸铁或钢等材料制成，其形状和尺寸取决于建筑物的设计和用途。

排水管道可以分为主排水管道和支排水管道，主排水管道负责将废水输送到建筑物外部，而支排水管道则负责将废水输送到主排水管道。

2. 排水设备：这些设备用于处理和控制废水的流动，包括马桶、洗手池、淋浴器、洗衣机等。

排水设备通常与排水管道相连，以便将废水输送到管道中。

此外，排水设备还包括一些阀门和止回阀，用于控制废水的流量和防止回流。

3. 排水井：排水井是建筑物内部的一个垂直空间，用于收集和储存废水，直到排水管道可以将其排放出去。

排水井通常位于建筑物的地下室或地面层，其大小和形状取决于建筑物的设计和用途。

排水井内部通常设有格栅，以防止固体废物进入管道。

4. 排水泵：在某些情况下，如地下室或低洼地区的建筑物，可能需要使用排水泵来帮助排放废水。

排水泵通过增加水流的压力，使废水能够克服重力作用，顺利流入排水管道。

排水泵可以是电动或手动操作的，也可以是固定式或便携式的。

5. 通风系统：为了确保排水系统的正常运行，需要对管道进行定期维护和检查。

通风系统可以帮助排放管道中的气体，减少管道内的气压波动，从而降低管道破裂的风险。

通风系统通常包括排气阀、风帽等部件。

6. 检测和维护设备：为了确保排水系统的正常运行，需要定期对其进行检测和维护。

检测设备包括流量计、水位计、压力表等，用于监测管道中的流量、水位和压力等参数。

维护设备包括清洁工具、维修工具等，用于清理管道内的污垢和修复损坏的部件。

总之，建筑内排水系统是一个复杂的工程系统，需要综合考虑建筑物的设计、用途、地理位置等因素，以确保其正常运行和有效排放废水。
