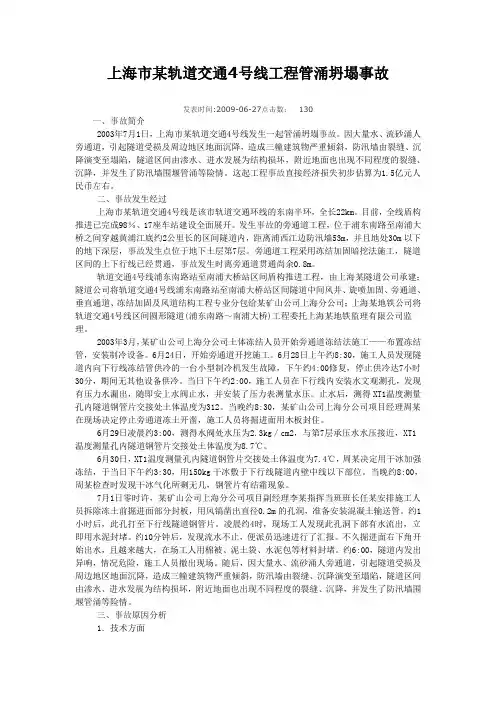

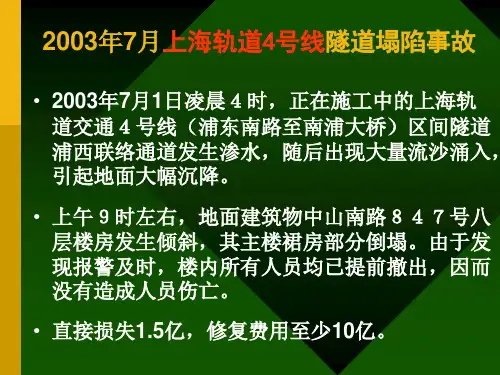

上海市某轨道交通4号线工程管涌坍塌事故发表时间:2009-06-27点击数:130一、事故简介2003年7月1日,上海市某轨道交通4号线发生一起管涌坍塌事故。
因大量水、流砂涌人旁通道,引起隧道受损及周边地区地面沉降,造成三幢建筑物严重倾斜,防汛墙由裂缝、沉降演变至塌陷,隧道区间由渗水、进水发展为结构损坏,附近地面也出现不同程度的裂缝、沉降,并发生了防汛墙围堰管涌等险情。
这起工程事故直接经济损失初步估算为1.5亿元人民币左右。
二、事故发生经过上海市某轨道交通4号线是该市轨道交通环线的东南半环,全长22km。
目前,全线盾构推进已完成98%、17座车站建设全面展开。
发生事故的旁通道工程,位于浦东南路至南浦大桥之间穿越黄浦江底约2公里长的区间隧道内,距离浦西江边防汛墙53m,并且地处30m以下的地下深层,事故发生点位于地下土层第7层。
旁通道工程采用冻结加固暗挖法施工,隧道区间的上下行线已经贯通,事故发生时离旁通道贯通尚余0.8m。
轨道交通4号线浦东南路站至南浦大桥站区间盾构推进工程,由上海某隧道公司承建;隧道公司将轨道交通4号线浦东南路站至南浦大桥站区间隧道中间风井、旋喷加固、旁通道、垂直通道、冻结加固及风道结构工程专业分包给某矿山公司上海分公司;上海某地铁公司将轨道交通4号线区间圆形隧道(浦东南路~南浦大桥)工程委托上海某地铁监理有限公司监理。
2003年3月,某矿山公司上海分公司土体冻结人员开始旁通道冻结法施工——布置冻结管,安装制冷设备。
6月24日,开始旁通道开挖施工。
6月28日上午约8:30,施工人员发现隧道内向下行线冻结管供冷的一台小型制冷机发生故障,下午约4:00修复,停止供冷达7小时30分,期间无其他设备供冷。
当日下午约2:00,施工人员在下行线内安装水文观测孔,发现有压力水漏出,随即安上水阀止水,并安装了压力表测量水压。
止水后,测得XT1温度测量孔内隧道钢管片交接处土体温度为312。
当晚约8:30,某矿山公司上海分公司项目经理周某在现场决定停止旁通道冻土开凿,施工人员将掘进面用木板封住。
地铁工程施工安全事故分析及防治管理一、城市地铁施工事故概述近几年来,随着全国地铁建设规模逐步增大,地铁施工事故分别在上海、北京、广州、深圳、南京等城市时有发生。
据相关人员初步统计:从2001年至2006年,我国及周边国家和地区共发生24起地铁施工事故(如表1)。
其中以上海地铁4号线和广州海珠城基坑施工,导致房屋变形坍塌的社会负面影响较大(如图1)。

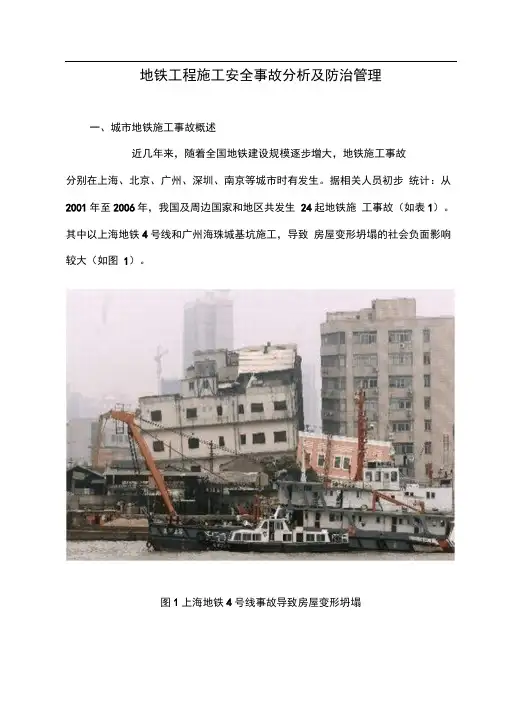

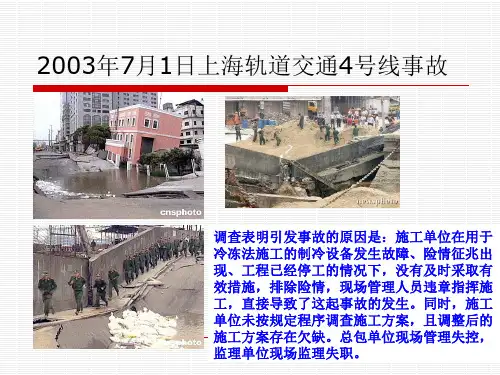

图1上海地铁4号线事故导致房屋变形坍塌地铁事故分析事故主要由于施工技术和安全防护不当原因造成,造成事故由于施工技术原因有16起占66.6%,其中主要是由于地下水的防止不当或不可预见等原因造成事故。
安全防护原因有8起,占33.4%,其中主要是由于机械原因(如龙门吊等)造成事故。
造成人员伤亡的分析如表2。
从上图中可以看出,因为地铁施工对地质环境造成的扰动而发生坍塌事故的占63%这主要是由于受到地铁工程的特殊性的影响,施工过程的控制措施不当所引发的。
地铁工程的特殊性:地铁工程具有投资大、施工周期长、施工项目多、施工场所隐蔽、施工技术复杂、岩土工程的不确定性等不可预见风险因素多和对社会环境影响大等特点,属于高风险工程。
地铁施工可能会对施工影响区内环境,如地面建筑物、道路、地下构筑物及地下管网等的安全造成影响和破坏。
1.地铁施工面临的“四大环境”。
即“地表建(构)筑物环境、地下管线环境、地下水环境、地层覆盖环境”均存在不明确性。
2.地铁工程的隐蔽性、施工复杂性、地层条件和周围环境的不确定性突出,这也加大了施工技术的难度和建设的风险性,从而导致事故的发生。
3.施工作业区域环境影响:地铁隧道内存在粉尘、噪声、有害气体、高温、潮湿等不良环境因素;另外,风、水、电、机械设备、原材料、建筑垃圾和运输车辆与施工人员争空间。
4.人为的不安全因素影响:根据目前地铁隧道施工工艺、施工技术和施工条件限制,作业人员一年四季、白天黑夜都在狭小的洞室中从事单调、艰苦、危险的重复劳动。
同时承受噪声、有害气体、高温等不良环境的影响,身心健康长期受到压抑,自我安全防卫能力很容易降低。
