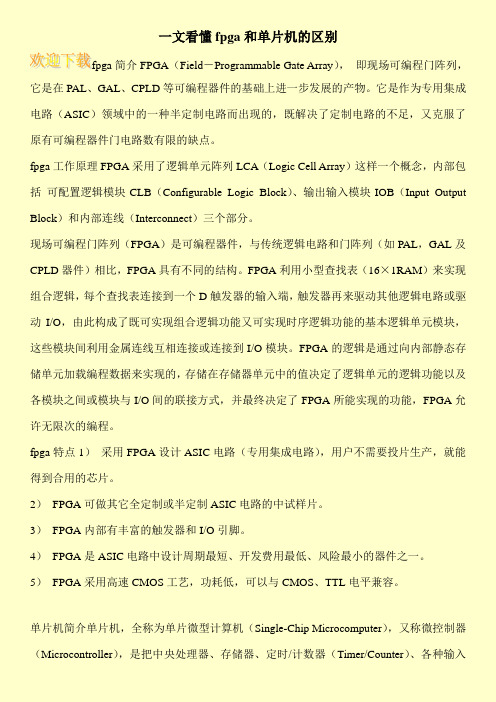

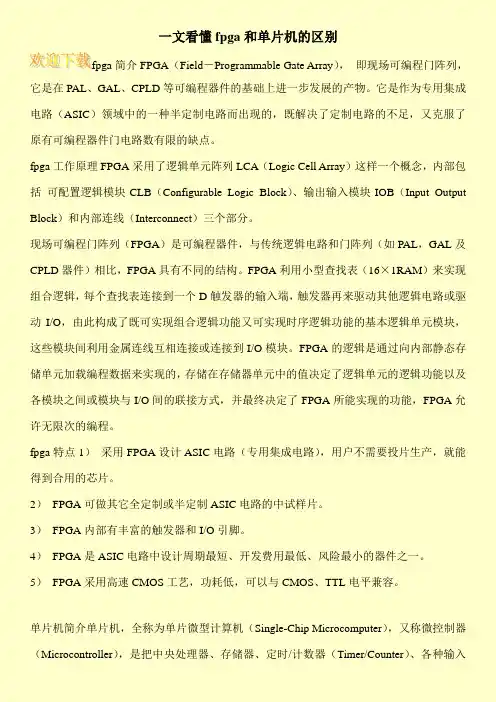

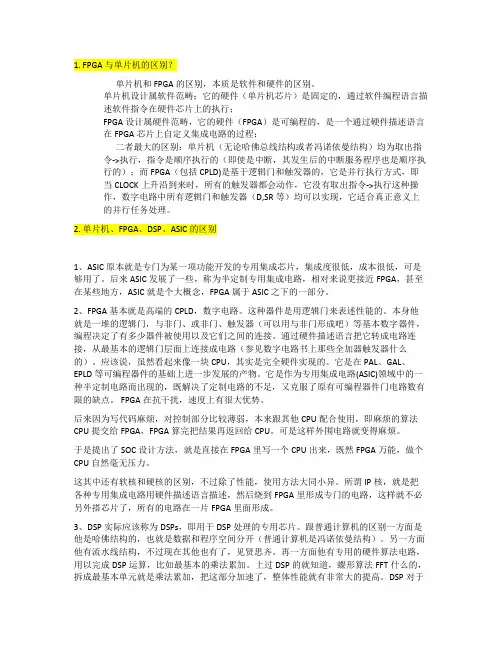

一文看懂fpga和单片机的区别fpga简介FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
fpga工作原理FPGA采用了逻辑单元阵列LCA（Logic Cell Array）这样一个概念，内部包括可配置逻辑模块CLB（Configurable Logic Block）、输出输入模块IOB（Input Output Block）和内部连线（Interconnect）三个部分。
现场可编程门阵列（FPGA）是可编程器件，与传统逻辑电路和门阵列（如PAL，GAL及CPLD器件）相比，FPGA具有不同的结构。
FPGA利用小型查找表（16×1RAM）来实现组合逻辑，每个查找表连接到一个D触发器的输入端，触发器再来驱动其他逻辑电路或驱动I/O，由此构成了既可实现组合逻辑功能又可实现时序逻辑功能的基本逻辑单元模块，这些模块间利用金属连线互相连接或连接到I/O模块。
FPGA的逻辑是通过向内部静态存储单元加载编程数据来实现的，存储在存储器单元中的值决定了逻辑单元的逻辑功能以及各模块之间或模块与I/O间的联接方式，并最终决定了FPGA所能实现的功能，FPGA允许无限次的编程。
fpga特点1）采用FPGA设计ASIC电路（专用集成电路），用户不需要投片生产，就能得到合用的芯片。
2）FPGA可做其它全定制或半定制ASIC电路的中试样片。
3）FPGA内部有丰富的触发器和I/O引脚。
4）FPGA是ASIC电路中设计周期最短、开发费用最低、风险最小的器件之一。
5）FPGA采用高速CMOS工艺，功耗低，可以与CMOS、TTL电平兼容。
单片机简介单片机，全称为单片微型计算机（Single-Chip Microcomputer），又称微控制器（Microcontroller），是把中央处理器、存储器、定时/计数器（Timer/Counter）、各种输入。

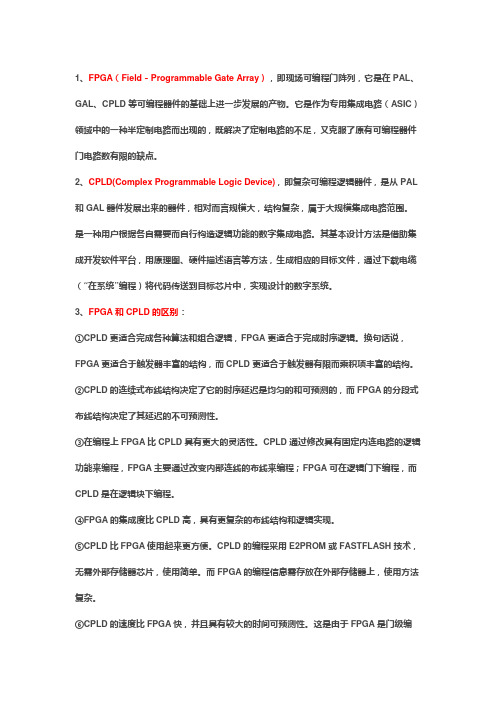

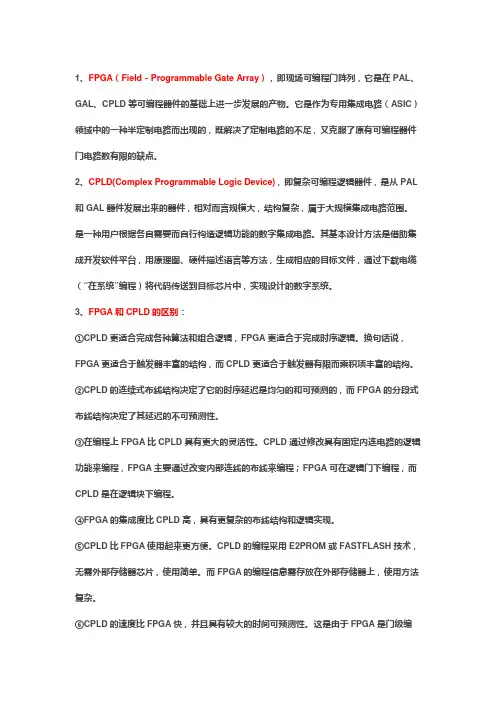

1、FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
2、CPLD(Complex Programmable Logic Device)复杂可编程逻辑器件，是从PAL和GAL器件发展出来的器件，相对而言规模大，结构复杂，属于大规模集成电路范围。
是一种用户根据各自需要而自行构造逻辑功能的数字集成电路。
其基本设计方法是借助集成开发软件平台，用原理图、硬件描述语言等方法，生成相应的目标文件，通过下载电缆（“在系统”编程）将代码传送到目标芯片中，实现设计的数字系统。
3、FPGA和CPLD的区别：①CPLD更适合完成各种算法和组合逻辑，FPGA更适合于完成时序逻辑。
换句话说，FPGA更适合于触发器丰富的结构，而CPLD更适合于触发器有限而乘积项丰富的结构。
②CPLD的连续式布线结构决定了它的时序延迟是均匀的和可预测的，而FPGA 的分段式布线结构决定了其延迟的不可预测性。
③在编程上FPGA比CPLD具有更大的灵活性。
CPLD通过修改具有固定内连电路的逻辑功能来编程，FPGA主要通过改变内部连线的布线来编程；FPGA可在逻辑门下编程，而CPLD是在逻辑块下编程。
④FPGA的集成度比CPLD高，具有更复杂的布线结构和逻辑实现。
⑤CPLD比FPGA使用起来更方便。
CPLD的编程采用E2PROM或FASTFLASH 技术，无需外部存储器芯片，使用简单。
而FPGA的编程信息需存放在外部存储器上，使用方法复杂。
⑥CPLD的速度比FPGA快，并且具有较大的时间可预测性。
这是由于FPGA是门级编程，并且CLB之间采用分布式互联，而CPLD是逻辑块级编程，并且其逻辑块之间的互联是集总式的。
一文带你了解CPLD、FPGA、DSP之间的区别与联系ARM（Advanced RISC Machines）是微处理器行业的一家知名企业，设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。
ARM也是单片机。
ARM 架构是面向低预算市场设计的第一款RISC微处理器，基本是32位单片机的行业标准，它提供一系列内核、体系扩展、微处理器和系统芯片方案，四个功能模块可供生产厂商根据不同用户的要求来配置生产。
由于所有产品均采用一个通用的软件体系，所以相同的软件可在所有产品中运行。
目前ARM在手持设备市场占有90以上的份额，可以有效地缩短应用程序开发与测试的时间，也降低了研发费用。
DSP（digital singnal processor）是一种独特的微处理器，有自己的完整指令系统，是以数字信号来处理大量信息的器件。
一个数字信号处理器在一块不大的芯片内包括有控制单元、运算单元、各种寄存器以及一定数量的存储单元等等，在其外围还可以连接若干存储器，并可以与一定数量的外部设备互相通信，有软、硬件的全面功能，本身就是一个微型计算机。
DSP采用的是哈佛设计，即数据总线和地址总线分开，使程序和数据分别存储在两个分开的空间，允许取指令和执行指令完全重叠。
也就是说在执行上一条指令的同时就可取出下一条指令，并进行译码，这大大的提高了微处理器的速度。
另外还允许在程序空间和数据空间之间进行传输，因为增加了器件的灵活性。
其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。
它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。
它的强大数据处理能力和高运行速度，是最值得称道的两大特色。
由于它运算能力很强，速度很快，体积很小，而且采用软件编程具有高度的灵活性，因此为从事各种复杂的应用。
1、FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
2、CPLD(Complex Programmable Logic Device)，即复杂可编程逻辑器件，是从PAL 和GAL器件发展出来的器件，相对而言规模大，结构复杂，属于大规模集成电路范围。
是一种用户根据各自需要而自行构造逻辑功能的数字集成电路。
其基本设计方法是借助集成开发软件平台，用原理图、硬件描述语言等方法，生成相应的目标文件，通过下载电缆（“在系统”编程）将代码传送到目标芯片中，实现设计的数字系统。
3、FPGA和CPLD的区别：①CPLD更适合完成各种算法和组合逻辑，FPGA更适合于完成时序逻辑。
换句话说，FPGA 更适合于触发器丰富的结构，而CPLD更适合于触发器有限而乘积项丰富的结构。
②CPLD的连续式布线结构决定了它的时序延迟是均匀的和可预测的，而FPGA的分段式布线结构决定了其延迟的不可预测性。
③在编程上FPGA比CPLD具有更大的灵活性。
CPLD通过修改具有固定内连电路的逻辑功能来编程，FPGA主要通过改变内部连线的布线来编程；FPGA可在逻辑门下编程，而CPLD是在逻辑块下编程。
④FPGA的集成度比CPLD高，具有更复杂的布线结构和逻辑实现。
⑤CPLD比FPGA使用起来更方便。
CPLD的编程采用E2PROM或FASTFLASH技术，无需外部存储器芯片，使用简单。
而FPGA的编程信息需存放在外部存储器上，使用方法复杂。
⑥CPLD的速度比FPGA快，并且具有较大的时间可预测性。
这是由于FPGA是门级编程，并且CLB之间采用分布式互联，而CPLD是逻辑块级编程，并且其逻辑块之间的互联是集总式的。

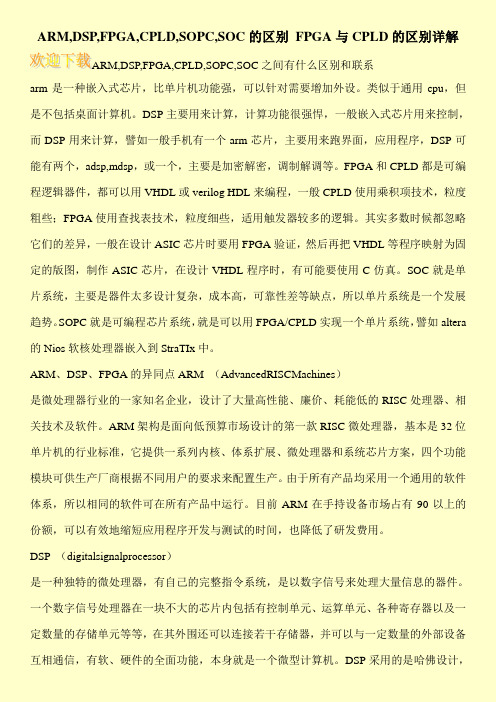

ARM,DSP,FPGA,CPLD,SOPC,SOC的区别FPGA与CPLD的区别详解ARM,DSP,FPGA,CPLD,SOPC,SOC之间有什么区别和联系arm是一种嵌入式芯片，比单片机功能强，可以针对需要增加外设。
类似于通用cpu，但是不包括桌面计算机。
DSP主要用来计算，计算功能很强悍，一般嵌入式芯片用来控制，而DSP用来计算，譬如一般手机有一个arm芯片，主要用来跑界面，应用程序，DSP可能有两个，adsp,mdsp，或一个，主要是加密解密，调制解调等。
FPGA和CPLD都是可编程逻辑器件，都可以用VHDL或verilog HDL来编程，一般CPLD使用乘积项技术，粒度粗些；FPGA使用查找表技术，粒度细些，适用触发器较多的逻辑。
其实多数时候都忽略它们的差异，一般在设计ASIC芯片时要用FPGA验证，然后再把VHDL等程序映射为固定的版图，制作ASIC芯片，在设计VHDL程序时，有可能要使用C仿真。
SOC就是单片系统，主要是器件太多设计复杂，成本高，可靠性差等缺点，所以单片系统是一个发展趋势。
SOPC就是可编程芯片系统，就是可以用FPGA/CPLD实现一个单片系统，譬如altera 的Nios软核处理器嵌入到StraTIx中。
ARM、DSP、FPGA的异同点ARM （AdvancedRISCMachines）是微处理器行业的一家知名企业，设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。
ARM架构是面向低预算市场设计的第一款RISC微处理器，基本是32位单片机的行业标准，它提供一系列内核、体系扩展、微处理器和系统芯片方案，四个功能模块可供生产厂商根据不同用户的要求来配置生产。
由于所有产品均采用一个通用的软件体系，所以相同的软件可在所有产品中运行。
目前ARM在手持设备市场占有90以上的份额，可以有效地缩短应用程序开发与测试的时间，也降低了研发费用。
DSP （digitalsignalprocessor）是一种独特的微处理器，有自己的完整指令系统，是以数字信号来处理大量信息的器件。
《CPLD和FPGA的区别》1).两者的区别:最大的区别，就是CPLD进行一次下载编程（写入操作）后，其逻辑门组合方式就保存下来，不管什么时候断电，通电，他都可以执行上一次的逻辑功能。
FPGA不能保存上次逻辑功能，断电后，FPGA就失去所有配置。
因此FPGA通常需要带一块配置芯片，在通电后，对FPGA进行重新配置，恢复功能（重配置需要时间，CPLD通电后，马上就可以执行相应逻辑）。
CPLD的擦写次数非常有限，经过100～1000次左右的反复擦写就报废了。
而FPGA可以反复擦写无限次（当然，实际上是有限的。
但是在通常使用中，就算你反复擦写，大概你挂了，它还没有挂）。
FPG的配置芯片擦写次数有限，而且常常只能烧写一次（OTP)。
CPLD的容量一般比较小，FPGA容量很大。
综合上面所有的情况，结论是这样的，你在学习阶段，或者开发阶段，最好使用FPGA，因为可以反复擦写，不对马上重新烧写。
只要不断电，你烧写下去的逻辑功能是一直可用的。
定型后可以使用CPLD，可以免去FPGA。
但是当你的配置容量非常大的时候，CPLD装不下，你又必须采用FPGA了，这个时候，在最后成品上需要加配置芯片（当然也用单片机模拟配置芯片，具体这个地方不介绍）。
市面上尤其是学校里面可以看到Xilinx公司或者Altera公司各种不同的开发板，其实只有两个大类，CPLD开发板和FPGA开发板。
尽管ＦＰＧＡ和ＣＰＬＤ都是可编程ＡＳＩＣ器件,有很多共同特点,但由于ＣＰＬＤ和ＦＰＧＡ结构上的差异,具有各自的特点:①ＣＰＬＤ更适合完成各种组合逻辑,ＦＰＧＡ更适合于完成时序逻辑。
换句话说,ＦＰＧＡ更适合于触发器丰富的结构,而ＣＰＬＤ更适合于触发器有限而乘积项丰富的结构。
②ＣＰＬＤ的连续式布线结构决定了它的时序延迟是均匀的和可预测的,而ＦＰＧＡ的分段式布线结构决定了其延迟的不可预测性。
③在编程上ＦＰＧＡ比ＣＰＬＤ具有更大的灵活性。
ＣＰＬＤ通过修改具有固定内连电路的逻辑功能来编程,ＦＰＧＡ主要通过改变内部连线的布线来编程;ＦＰＧＡ可在逻辑门下编程,而ＣＰＬＤ是在逻辑块下编程。

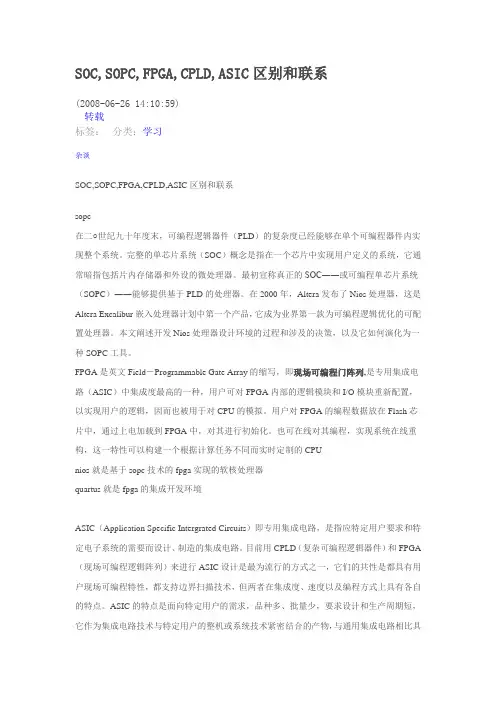

SOC,SOPC,FPGA,CPLD,ASIC区别和联系(2008-06-26 14:10:59)转载标签：分类：学习杂谈SOC,SOPC,FPGA,CPLD,ASIC区别和联系sopc在二○世纪九十年度末，可编程逻辑器件（PLD）的复杂度已经能够在单个可编程器件内实现整个系统。
完整的单芯片系统（SOC）概念是指在一个芯片中实现用户定义的系统，它通常暗指包括片内存储器和外设的微处理器。
最初宣称真正的SOC――或可编程单芯片系统（SOPC）――能够提供基于PLD的处理器。
在2000年，Altera发布了Nios处理器，这是Altera Excalibur嵌入处理器计划中第一个产品，它成为业界第一款为可编程逻辑优化的可配置处理器。
本文阐述开发Nios处理器设计环境的过程和涉及的决策，以及它如何演化为一种SOPC工具。
FPGA是英文Field－Programmable Gate Array的缩写，即现场可编程门阵列,是专用集成电路（ASIC）中集成度最高的一种，用户可对FPGA内部的逻辑模块和I/O模块重新配置，以实现用户的逻辑，因而也被用于对CPU的模拟。
用户对FPGA的编程数据放在Flash芯片中，通过上电加载到FPGA中，对其进行初始化。
也可在线对其编程，实现系统在线重构，这一特性可以构建一个根据计算任务不同而实时定制的CPUnios就是基于sopc技术的fpga实现的软核处理器quartus就是fpga的集成开发环境ASIC（Application Specific Intergrated Circuits）即专用集成电路，是指应特定用户要求和特定电子系统的需要而设计、制造的集成电路。
目前用CPLD（复杂可编程逻辑器件）和FPGA （现场可编程逻辑阵列）来进行ASIC设计是最为流行的方式之一，它们的共性是都具有用户现场可编程特性，都支持边界扫描技术，但两者在集成度、速度以及编程方式上具有各自的特点。
1. FPGA
FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
以硬件描述语言（Verilog或VHDL）所完成的电路设计，可以经过简单的综合与布局，快速的烧录至FPGA 上进行测试，是现代IC设计验证的技术主流。
这些可编辑元件可以被用来实现一些基本的逻辑门电路（比如AND、OR、XOR、NOT）或者更复杂一些的组合功能比如解码器或数学方程式。
在大多数的FPGA里面，这些可编辑的元件里也包含记忆元件例如触发器（Flip－flop）或者其他更加完整的记忆块。
系统设计师可以根据需要通过可编辑的连接把FPGA内部的逻辑块连接起来，就好像一个电路试验板被放在了一个芯片里。
一个出厂后的成品FPGA的逻辑块和连接可以按照设计者而改变，所以FPGA可以完成所需要的逻辑功能。
什么是FPGA?
简单来说，FPGA就是“可反复编程的逻辑器件”。
FPGA取自
Field Programmable Gate Array的首个字母，代表现场(Field)可编程(Programmable)逻辑阵列(Gate Array)。
由于在产品发售后您仍然可以对产品设计作出修改，因此我们可以顺利地对产品进行更新以及针对新的协议标准作出相应改进。
相对于对售后产品设计无法进行修改的ASIC和ASSP来说，这是FPGA特有的一个优势。
由于FPGA 可编程的灵活性以及近年来科技的快速发展，FPGA也正向高集成，高性能，低功耗，低价格的方向发展，并具备了与ASIC和ASSP 同等的性能，被广泛地使用在各行各业的电子及通信设备里。
FPGA与CPLD的区别
尽管很多人听说过CPLD，但是关于CPLD与FPGA之间的区别，了解的人可能不是很多。
虽然FPGA与CPLD都是“可反复编程的逻辑器件”，但是在技术上却有一些差异。
简单地说，FPGA就是将CPLD的电路规模，功能，性能等方面强化之后的产物。
一般而言，CPLD与FPGA之间的区别的如下所示（当然也有例外）。
FPGA的应用
那么在哪些产品中可以采用FPGA呢?
如下图所示，FPGA被广泛地使用在通讯基站、大型路由器等高端网络设备，以及显示器(电视)、投影仪等日常家用电器里。
FPGA已经从最早的只应用于辅助功能以及胶合逻辑（连接各种功能块以及集成电路的逻辑电路）的简单器件，发展到现今众多产品的核心器件。
FPGA的优势：
FPGA最大的优势特点就是能够缩短开发所需时间。
换句话说，通过使用FPGA，设计人员可以有效地利用每一分钟进行开发。
例如，在开发过程中使用FPGA与否，可以导致开发时间上1/2 ～1/3的差别。
这使得FPGA成为实现“少量多品种”以及“产品周期短”市场不可缺少的器件之一。
此外，我们将列举出FPGA其他的优势特点。
设计流程
FPGA的设计流程可分为几个主要步骤，因此您可能会问“难道每个步骤都要学习不同的设计软件吗?”，答案是不需要。
FPGA所有的项目开发都能够在同一个FPGA设计软件中完成。
并且设计软件还具备许多便利的功能，自动执行设计过程中所需要的设定。
注：FIFO（First Input First Output），先入先出队列
原理：FIFO队列不对报文进行分类，当报文进入接口的速度大于接口能发送的速度时，FIFO按报文到达接口的先后顺序让报文进入队列，同时，FIFO在队列的出口让报文按进队的顺序出队，先进的报文将先出队，后进的报文将后出队。
FIFO一般用于不同时钟域之间的数据传输，比如FIFO的一端是AD数据采集，另一端
是计算机的PCI总线，假设其AD采集的速率为16位 100K SPS，那么每秒的数据量为100K ×16bit=1.6Mbps，而PCI总线的速度为33MHz，总线宽度32bit，其最大传输速率为1056Mbps，在两个不同的时钟域间就可以采用FIFO来作为数据缓冲。
另外对于不同宽度的数据接口也可以用FIFO，例如单片机为8位数据输出，而DSP可能是16位数据输入，在单片机与DSP 连接时就可以使用FIFO来达到数据匹配的目的。
重要参数：
FIFO的宽度（THE WIDTH），指FIFO一次读写操作的数据位，就像MCU有8位和16位，ARM32位等等，FIFO的宽度在单片成品IC中是固定的，也有可选择的，如果用FPGA自己实现一个FIFO，其数据位，也就是宽度是可以自己定义的。
FIFO的深度（THE DEEPTH），指FIFO可以存储多少个N位的数据（若宽度为N）。
如一个
8位的FIFO，若深度为8，它可以存储8个8位的数据，深度为12 ，就可以存储12个8
位的数据，FIFO的深度可大可小，FIFO深度的计算并无一个固定的公式。
在FIFO实际工作中，其数据的满/空标志可以控制数据的继续写入或读出。
在一个具体的应用中不可能由一些参数精确算出所需的FIFO深度为多少，这在写速度大于读速度的理想状态下是可行的，但在实际中用到的FIFO深度往往要大于计算值。
一般来说根据电路的具体情况，在兼顾系统性能和FIFO成本的情况下估算一个大概的宽度和深度。
而对于写速度慢于读速度的应用，FIFO的深度要根据读出的数据结构和读出数据由那些具体的要求来确定。
满标志：FIFO已满或将要满时由FIFO的状态电路送出的一个信号，以阻止FIFO的写操作继续向FIFO中写数据而造成溢出（overflow）。
空标志：FIFO已空或将要空时由FIFO的状态电路送出的一个信号，以阻止FIFO的读操作继续从FIFO中读出数据而造成无效数据的读出（underflow）。
读时钟：读操作所遵循的时钟，在每个时钟沿来临时读数据。
写时钟：写操作所遵循的时钟，在每个时钟沿来临时写数据。
读指针：指向下一个读出地址。
读完后自动加1。
写指针：指向下一个要写入的地址的，写完自动加1。
读写指针其实就是读写的地址，只不过这个地址不能任意选择，而是连续的。
FIFO分类：根据FIFO工作的时钟域，可以将FIFO分为同步FIFO和异步FIFO。
同步FIFO 是指读时钟和写时钟为同一个时钟，在时钟沿来临时同时发生读写操作。
异步FIFO是指读写时钟不一致，读写时钟是互相独立的。
FIFO设计难点：产生可靠的FIFO读写指针和生成FIFO“空”/“满”状态标志。
FIFO设计的难点在于怎样判断FIFO的空/满状态。
为了保证数据正确的写入或读出，而不发生溢出或读空的状态出现，必须保证FIFO在满的情况下，不能进行写操作，在空的状态下不能进行读操作。
怎样判断FIFO的满/空就成了FIFO设计的核心问题。
由于同步FIFO几乎很少用到，这里只描述异步FIFO的空/满标志产生问题。
2. CPLD
CPLD(Complex Programmable Logic Device)复杂可编程逻辑器件。
3. ASIC
ASIC（Application Specific Integrated Circuit），专用集成电路，在集成电路界被认为是一种为专门目的而设计的集成电路。
4. DSP
DSP（digital singnal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。
DSP芯片的内部采用程序和数据分开的哈佛结构，具有专门的硬件乘法器，广泛采用流水线操作，提供特殊的DSP指令，可以用来快速的实现各种数字信号处理算法。
其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。
它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。
它的强大数据处理能力和高运行速度，是最值得称道的两大特色。
5. 单片机（MCU）。
