Petrel软件实例操作流程Petrel软件实例操作流程目录第一章Petrel简介 (1)一、安装并启动Petrel (1)二、界面介绍 (2)第二章Petrel处理流程介绍 (7)一、数据预备 (7)二、断层建模 (15)三、Pillar Gridding (23)四、Make Horizon (28)六、Layering (35)七、建立几何建模 (36)八、离散化测井曲线 (37)八、数据分析 (38)九、相建模 (43)十、属性建模 (55)十一、体积运算 (64)十二、绘图 (68)十三、井轨迹设计 (70)十四、油藏数值模拟的数据输入和输出 (73)第一章Petrel简介一、安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，依照提示就能够顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE，假如LICENSE过期，请和我们技术支持联系。
然后按下面的顺序打开软件。
1. 双击桌面上的Petrel图标启动Petrel。
2. 假如是第一次运行Petrel，在执行Petrel运行前会显现一个Petrel的介绍窗口。
3. 打开Gullfaks_Demo项目。
点击文件>打开项目，从项目名目中选择Gullfaks_2002SE.pet。
二、界面介绍〔一〕、菜单条/ 工具条与大多数PC软件一样，Petrel软件菜单条有标准的〝文件〞、〝编辑〞、〝视图〞、View等下拉菜单，以及一些用于打开、储存project的标准工具，在菜单条下面的工具条里还有更多工具。
在Petrel里，工具条还包含显示工具。
此外在第二个工具条里还有位于Petrel 项目窗口的右端的按钮，它具有附加的Petrel相关的功能。
后面的工具条称为功能条，这些工具是否有效取决于选择进程表中的哪个进程。
操作步骤1.点击上面工具条中的每一项看会显现什么。
Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。
从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。
这里介绍如何使用Synthetics模块制作合成地震记录。
从Petrel 2007开始Synthetics模块有了很大改进。
最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。
对同一口井可产生多个合成记录，如图1-1，1-2所示。
Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。
Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。
Sonic and time：确定原始输入数据及时深关系。
根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。
Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。
如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。
![[Petrel2014使用技巧] Geobody体雕刻与神经网络算法划分地震相](https://uimg.taocdn.com/eb5bb9c633d4b14e852468e2.webp)

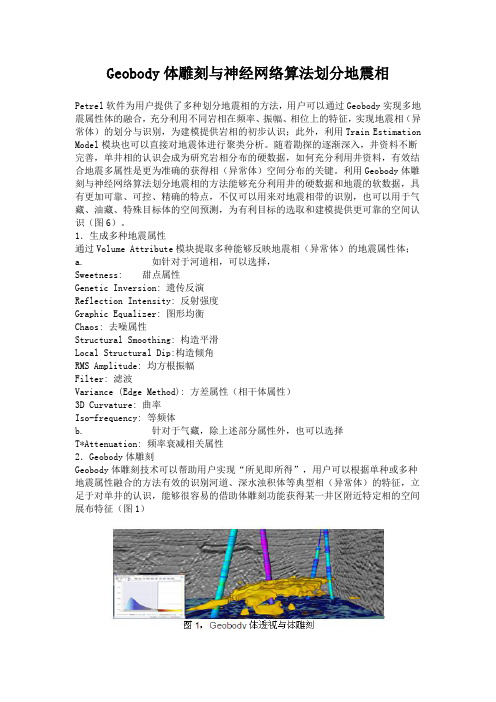

Geobody体雕刻与神经网络算法划分地震相Petrel软件为用户提供了多种划分地震相的方法，用户可以通过Geobody实现多地震属性体的融合，充分利用不同岩相在频率、振幅、相位上的特征，实现地震相（异常体）的划分与识别，为建模提供岩相的初步认识；此外，利用Train Estimation Model模块也可以直接对地震体进行聚类分析。
随着勘探的逐渐深入，井资料不断完善，单井相的认识会成为研究岩相分布的硬数据，如何充分利用井资料，有效结合地震多属性是更为准确的获得相（异常体）空间分布的关键。
利用Geobody体雕刻与神经网络算法划分地震相的方法能够充分利用井的硬数据和地震的软数据，具有更加可靠、可控、精确的特点，不仅可以用来对地震相带的识别，也可以用于气藏、油藏、特殊目标体的空间预测，为有利目标的选取和建模提供更可靠的空间认识（图6）。
1．生成多种地震属性通过Volume Attribute模块提取多种能够反映地震相（异常体）的地震属性体；a. 如针对于河道相，可以选择，Sweetness: 甜点属性Genetic Inversion: 遗传反演Reflection Intensity: 反射强度Graphic Equalizer: 图形均衡Chaos: 去噪属性Structural Smoothing: 构造平滑Local Structural Dip:构造倾角RMS Amplitude: 均方根振幅Filter: 滤波Variance (Edge Method): 方差属性（相干体属性）3D Curvature: 曲率Iso-frequency: 等频体b. 针对于气藏，除上述部分属性外，也可以选择T*Attenuation: 频率衰减相关属性2．Geobody体雕刻Geobody体雕刻技术可以帮助用户实现“所见即所得”，用户可以根据单种或多种地震属性融合的方法有效的识别河道、深水浊积体等典型相（异常体）的特征，立足于对单井的认识，能够很容易的借助体雕刻功能获得某一井区附近特定相的空间展布特征（图1）3.Geobody体提取经过体透视和体提取功能获得的Geobody体可以通过Convert to seismic horizon 的功能获得砂体或者异常体（气藏）的顶底面的高度，进而获得其厚度；此外，还可以将提取出来的Geobody体通过Convert to points转换成对应的散点数据（图2-3）。
![[Petrel2014使用技巧]如何解决反演体属性在时深转换过程中数值变化的问题](https://uimg.taocdn.com/7413c314b52acfc789ebc9ec.webp)
如何解决反演体属性在时深转换过程中数值变化的问题
存在问题：地震波阻抗反演体在时深转换以后其数值发生变化。
解决办法：已知在时间域中已经做好的地震反演体，其数值仅有0与1，0代表页岩，1代表砂岩。
然后正常进行速度模型建立。
速度模型建立完成后，在Volume attributes中选择Depth conversion-General depth conversion进行地震反演体时深转换。
在Parameters-Interpolation中软件默认选择Smooth 方式。
假如直接进行时深转换，其深度域的地震反演体数值会发生变化，这是由于差值因素以及转换过程中采样间隔变化所致。
将Interpolation方法由Smooth改变为None即可解决该问题。

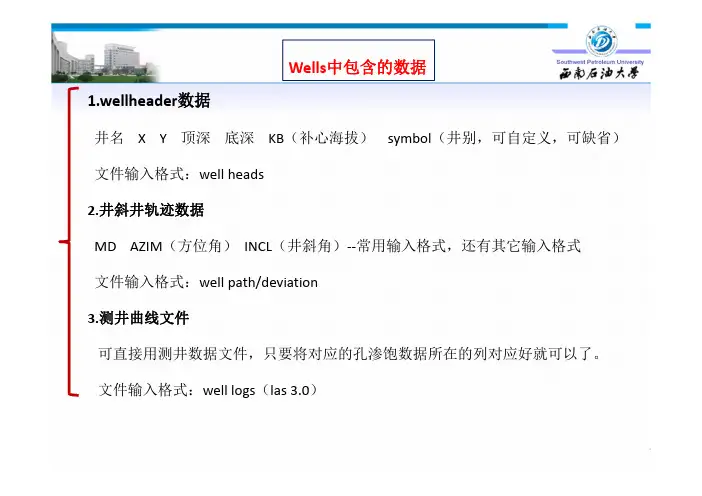

Wells中包含的数据1.wellheader数据井名X Y 顶深底深KB（补心海拔）symbol（井别，可自定义，可缺省）文件输入格式：well heads2.井斜井轨迹数据MD AZIM（方位角）INCL（井斜角）--常用输入格式，还有其它输入格式文件输入格式：well path/deviation3.测井曲线文件可直接用测井数据文件，只要将对应的孔渗饱数据所在的列对应好就可以了。
文件输入格式：well logs（las3.0）Well Tops中的数据1.分层数据（必须）X Y Z（TVD垂深）Wellpoint层名井名horizon（正常）default（缺省）（格式不是唯一的，只要和文件中的相关行对应起来就好！）输入文件格式：Petrel Welltops等厚图X Y 厚度属性平面图如果有则新建文件夹输入X Y 属性（孔渗饱，净毛比等）断点数据X Y Z（TVD）地震数据1.SEGY数据体可接受2D,3D地震数据，同时地震反演的数据也可以输入到Petrel中。
2.层位解释线（Seismic line,Surface）。
3.断层解释（Fault stick,polygon）。
X Y 断点深度（TVD）4.速度资料（Surface,Point）输入文件类型为：SEG-Y seismic dataDomain（模版）：Elevation Time其它数据1.Horizons（Time）文件类型：General lines/points，Domain:Elevation Time , Line Type: Seismic 3D Lines2.Faults（Time）文件类型：ZMAP+lines，Domain:Elevation Time ，Line Type: Fault sticks3.Fault polygons（Time）文件类型：ZMAP+lines，Domain:Elevation Time ，Line Type: Fault Polygon4.Surfaces（Time）文件类型：Zmap+grid，Domain:Elevation Time ，Surface:Comfortable5.Velocity文件类型：Zmap+grid，Domain:Velocity。
Petrel地质建模部分实用操作手册目录第一章Petrel简介 (1)1.1 关于本手册 (5)1.2 Petrel Workflow Tools功能简介 (6)1.3 安装并启动Perel (7)1.4 Perel用户界面简介 (8)1.5 菜单及工具条 (10)第二章数据格式说明及加载 (11)2.1 数据准备 (11)2.2 数据输入 (15)练习2-1 创建一个工区 (16)练习2-2 加载井数据 (16)练习2-3 加载分层数据 (20)练习2-4 加载地震数据 (21)2.3 编辑整理数据 (22)2.3.1 自动生成断层多变形 (22)2.3.2 生成/编辑Polygons (23)2.3.3 生成/编辑Surface (24)2.3.4 面体积计算 (27)2.4 井数据的管理 (27)2.4.1归类引擎（Saved searches） (28)2.4.2井滤波（well filter） (29)第三章聚类分析与井相关 (30)3.1 属性（地震、测井）聚类分析和判断 (30)3.2 井相关（Well Correlation） (37)第四章速度模型与域转换............................................................................. 错误!未定义书签。
4.1 构建速度模型.................................................................................. 错误!未定义书签。
4.2 时间-深度转换 ................................................................................ 错误!未定义书签。
第五章框架模型............................................................................................. 错误!未定义书签。
金正纵横信息咨询有限公司：
【油气勘探】Ikon推出三个Ocean平台开发的Petrel系统插件全球知名地质解释公司Ikon科技宣布推出三个基于Ocean平台开发的Petrel系统插件。
RokDoc彩色反演插件（Coloured Inversion Plug-in）交互性好，功能强大，能够通过解释地震作业中的相对阻抗（Relative Impedance）数据，高效率确定岩石特性。
利用RokDoc插件的算法，技术人员可以提高数据可视化与解释效率。
QC工具通过对比相对阻抗、地震输入（input seismic）以及反演轨迹（inverted traces）来优化整个反演过程。
RocDok扩展弹性阻抗插件（Extended Elastic Impedance Plug-in）有助于在勘探阶段早期评价储层岩性与流体特征。
该插件算法性能强大。
有了QC工具的辅助，在对参数的输入进行规范之后，RocDok扩展弹性阻抗插件能够为用户带来一系列量化解释成果。
RocDok岩石物理工艺流程插件（Rock Physics Workflow Plug-in）能够实现流体替换（fluid substitution）和地震正向建模（seismic forward modelling），通过对储层岩性和流体效应的解释，更好的帮助客户决策。
引起地震测量结果变化的原因多种多样，该插件不但能够帮助技术人员从不同角度观察油气资源所引起的效应，还能够帮助他们注意到断层等情形引起的现象。
RokDoc彩色反演流程图
（来源：金正纵横油气工程技术最新进展监测报告，该报告涵盖国内外油气行业最新动态
及最新技术设备深度介绍；金正纵横翻译事业部编译）。
![[Petrel2014使用技巧]基于地震数据体的属性建模方法](https://uimg.taocdn.com/ae23c1816bec0975f465e273.webp)

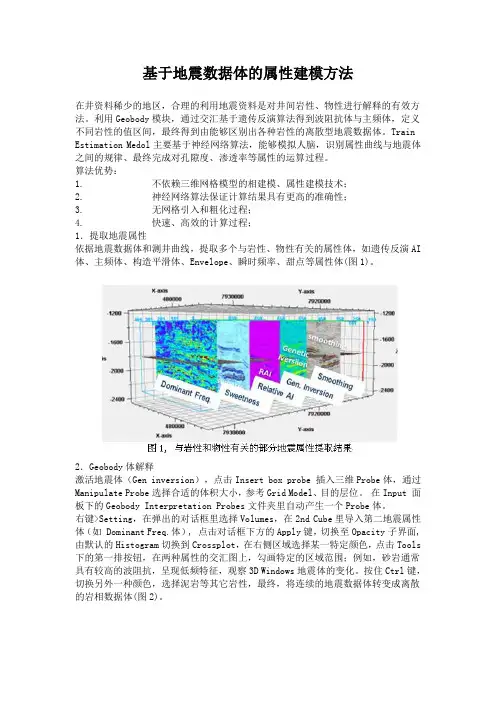

基于地震数据体的属性建模方法在井资料稀少的地区，合理的利用地震资料是对井间岩性、物性进行解释的有效方法。
利用Geobody模块，通过交汇基于遗传反演算法得到波阻抗体与主频体，定义不同岩性的值区间，最终得到由能够区别出各种岩性的离散型地震数据体。
Train Estimation Medol主要基于神经网络算法，能够模拟人脑，识别属性曲线与地震体之间的规律、最终完成对孔隙度、渗透率等属性的运算过程。
算法优势：1. 不依赖三维网格模型的相建模、属性建模技术；2. 神经网络算法保证计算结果具有更高的准确性；3. 无网格引入和粗化过程；4. 快速、高效的计算过程；1．提取地震属性依据地震数据体和测井曲线，提取多个与岩性、物性有关的属性体，如遗传反演AI 体、主频体、构造平滑体、Envelope、瞬时频率、甜点等属性体(图1)。
2．Geobody体解释激活地震体（Gen inversion），点击Insert box probe 插入三维Probe体，通过Manipulate Probe选择合适的体积大小，参考Grid Model、目的层位。
在Input 面板下的Geobody Interpretation Probes文件夹里自动产生一个Probe体。
右键>Setting，在弹出的对话框里选择Volumes，在2nd Cube里导入第二地震属性体（如 Dominant Freq.体）, 点击对话框下方的Apply键，切换至Opacity子界面, 由默认的Histogram切换到Crossplot，在右侧区域选择某一特定颜色，点击Tools 下的第一排按钮，在两种属性的交汇图上，勾画特定的区域范围；例如，砂岩通常具有较高的波阻抗，呈现低频特征，观察3D Windows地震体的变化。
按住Ctrl键，切换另外一种颜色，选择泥岩等其它岩性，最终，将连续的地震数据体转变成离散的岩相数据体(图2)。
3. 将Probe体转换为地震体右键Probe box体，点击convert to seimic cube，将解释的Probe体转换成可以为Grid Model采样的标准地震数据体（离散数据）(图3)。
如何解决反演体属性在时深转换过程中数值变化的问题
存在问题：地震波阻抗反演体在时深转换以后其数值发生变化。
解决办法：已知在时间域中已经做好的地震反演体，其数值仅有0与1，0代表页岩，1代表砂岩。
然后正常进行速度模型建立。
速度模型建立完成后，在Volume attributes中选择Depth conversion-General depth conversion进行地震反演体时深转换。
在Parameters-Interpolation中软件默认选择Smooth 方式。
假如直接进行时深转换，其深度域的地震反演体数值会发生变化，这是由于差值因素以及转换过程中采样间隔变化所致。
将Interpolation方法由Smooth改变为None即可解决该问题。
斯伦贝谢petrel2009新功能概述Petrel2009已于年初推出，它在历次Petrel的升级过程中，在功能的改进上是前所未有的，除了地震解释功能更加专业、地质分析更加灵活之外，很大程度上增加和改进了地质建模的算法和功能。
1.地震解释新增加了地震解释管理器、断层解释和层位自动追踪功能更加实用、全新的合成记录标定工具、属性批量计算、地震反演计算以及断层多边形自动产生等功能。
地震反演体的计算结果为Petrel Facies model提供了最好的用于识别岩性的波阻抗数据体，使得Petrel2009在岩性预测方面又多了一个有效手段。
2.速度场建立及分析叠加速度加载-ESSOV2,STATOILH2,DISKOS三种可用格式-不必要XY坐标信息快速产生层间速度V0与K的提取重新设计的速度建模界面井数据过滤器的应用速度曲线的自动生成运算速度极大改进Petrel2009摈除了标准GSLIB的序贯高斯模拟，取而代之以全新的Gaussian Random Function Simulation。
该算法因从本质上来说不是序贯算法，故允许并行运算，具有更高效的协变量控制选项。
改进的Kriging算法并行计算、改进了包含多井数据的运算速度、Cokriging的快速更新、引入Layer Based Kriging插值引入XYZ Kriging插值（含水饱和度的特殊模型）Conditional ObjectMode了－条件目标模拟在原来的目标建模过程中，地质家所能控制的就是河道的长度、宽度、厚度以及曲度等等的一些参数，当然也可以使用一些平面线和点来控制相建模。
但实际情况可能我们会有一些数据体也可以反映这些目标模型的概念，从而可以控制诸如河道等的分布特征。
改进的DFN裂缝建模功能-点线面均可作为输入建立裂缝网络-数据可以存入一目录使用6.高级不确定性分析Uncertainty and Optimization-表格形式浏览和编辑不同Case变量-流程编辑器设置和读取Case变量-储量结果与变量间的交汇分析-以任意一个变量对储量进行排队-快速寻找P50储量及其模型结果7.绘图及数据管理Mapping-新的Petrel绘图系统-直接输出CGM-支持大图打印-比例调整和方向调整-支持直接发送到绘图仪-支持多种语言识别项目数据间的共享-双向数据传输-方便选择不同井下的某类曲线传输-传输数据作为Copy便于项目间数据比对-清晰显示项目间目录数据的等同性-单选局部井的局部Well Tops传输-单独传输局部网格或其下的属性-使用Well Filter传输-使用坐标边界局部传输Petrel2009 64位软件已经释放，为了让Petrel运行计算时充分应用多核内存，并有最佳的性能表现，建议Petrel安装在Vista64位操作系统上。
Petrel是Schlumberger公司研发的以三维地质模型为中心的一体化油藏工作平台。
Petrel 一体化油藏工作平台实现了以地质模型为中心的，从地震综合解释到油藏数值模拟的工作流程。
面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel创造了一个允许地质、地震、测井、油藏、钻井、数据管理多专业共享知识和成果的开放环境，Petrel也成为国际油公司解决油气藏勘探开发技术难题的首选。
Petrel平台使用了国际石油勘探开发领域的先进技术，包括断裂系统自动提取、复杂构造建模、多点相建模、裂缝系统分析、全三维可视化显示和解释、不确定性分析、模型自动更新工作流等功能。
Petrel以其友好的界面、强大的显示功能、无缝的数据整合为研究人员提供了多用户、多学科协同工作环境。
使各学科研究人员更好地共享知识和经验、提高工作效率和成果的准确性。
Petrel作为受到业界广泛应用和认可的软件平台，其一体化的工作理念、开放的研发环境和先进的技术功能已经引领软件发展的潮流。
Petrel平台分地学核心系统、地球物理系统、地质建模系统、油藏工程系统等共20多个功能模块，在地学核心系统和高级核心系统的支持下，系统中的每个模块均可独立运行，用户可以根据工作需求合理组合所需功能模块。
2.1核心模块Geoscience Core地学核心系统，是运行Petrel和其它模块的最基本的必要条件包括基本系统和三维网格建立。
应用它进行三维断层建模、生成层面图以及加载井数据和井的分层数据。
它能用于生成/编辑多边形，同时还可以作为一种方便宜的查询工具。
例如，浏览管理、质量检查以及查询PETREL TM工区等，所有信息的在线帮助系统也是这个模块功能的一部分。
2.2地球物理(1) SEISMIC INTERPRETATION地震解释Seismic Interpretation模块提供了主要的地震解释功能。
包括地震数据体二、三维显示和浏览，使解释人员快速浏览地震数据体，优选研究目标区；断层手工解释和自动解释(Automatic Fault Picking功能)；层位的二、三维手工解释和自动解释追踪功能；构造模型与地震数据体的同时显示，提高对地下地层和构造的了解。
2.地质数据1)分层数据X Y Z (TVD) Wellpoint 层名井名21674358.00 5120924.00 -1272.70 horizon pd s102 21674358.00 5120924.00 -1296.20 horizon pz s102 21674358.00 5120924.00 -1315.80 horizon pb s102或采用以下的格式:Z (MD) Wellpoint 层名井名1272.70 horizon pd s1021296.20 horizon pz s1021315.80 horizon pb s1022)等厚图（点或面,也可以利用PETREL计算 Isochors Point）X Y thickness21674358.00 5120924.00 23.7021674358.00 5120924.00 33.2021674358.00 5120924.00 44.803)属性平面图（点，面）（N/G, Porosity, Permeability, Saturation）X Y property21674358.00 5120924.00 23.7021674358.00 5120924.00 33.2021674358.00 5120924.00 44.804)断点数据（点）X Y z (TVD)21674358.00 5120924.00 1123.7021674358.00 5120924.00 1133.2021674358.00 5120924.00 1144.80断点数据可以通过General Point /line的方式输入,输入后要1.首先检查断点是否大致在一个一个面上,对于一些距离该断面较远的点,解释远离的原因,然后进行编辑2.通过Make Surface形成一个断面,然后对该断面进行平滑和上下切除处理.3.把该断面转换成线(Along I/J Direction),选择垂直方向的线.4.利用断层模型中的功能把该STICK转换成Key Pillar.3.地震数据（可选）1)SEGY数据体(可接受2D,3D地震数据体,同时地震反演的数据也可以输入到Petrel中)2)层位解释线(Seismic line, Surface) (Petrel 可以接受多种地震解释格式)3)断层解释（Fault stick, polygon）(Petrel 可以接受多种地震解释格式)X Y 断点深度(TVD)21674358.00 5120924.00 1272.7021673319.00 5118923.30 1291.5021678424.00 5117545.10 1278.0021678320.00 5118938.90 1258.804)速度资料（Surface, Point）（二）、产生新文件夹操作步骤1. 产生普通文件夹a. 从工具条选择插入文件夹工具b. 通过右击文件夹选择Settings，在Info卡片上命名文件夹文件夹为Fault Point。
PETREL以三维地质模型为中心的一体化油藏工作平台斯伦贝谢科技服务(北京)有限公司PETREL 综合油藏描述平台实现以地质模型为中心的地震综合解释到油藏数值模拟的工作流程面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel 为您提供了一个以地质模型为中心的综合油藏描述研究的完整工作流程，创造了一个允许地质、地震、测井、油藏、钻井、储量评价和数据管理多专业共享知识和成果的开放环境。
Petrel 也成为国际油公司解决油气藏勘探开发技术难题的首选。
勘探和开发团队的统一工作流程 —— 在相同的地质模型里实现地球物理、地质和油藏工程的无缝整合。
在一个相同的环境和系统里，综合整个团队的专家意见，高效地得到精确的工作成果。
通过以地质模型为中心的工作流程，Petrel 消除了传统系统从一个技术领域到另一个技术技术领域存在的鸿沟。
风险和不确定性分析 —— 通过Petrel 可以容易的进行多个工作场景的试验。
Petrel 从地震到数值模拟工作流程的一个重要部分，就是通过工作流程的编辑来获取参数和数据之间的相关关系。
当新的数据到来的时候，你能够快速的更新模型，通过流程运行管理得到数值模拟历史拟合的细节，或在油田开发方案中存在的风险和不确定性。
能够进行知识和最佳方案的管理 —— 通过流程编辑器，专家能够得到在一个地区的最佳方案，从而帮助其他人快速得到首选的工作流程。
简便的操作和直观的流程意味着减少团队新成员开展工作的曲折。
地球物理师地质工程师油藏工程师钻井工程师采油工程师储量评估目标勘探 油藏评价 油藏开发 油气生产PETREL 主要功能地球物理解释分析¾ 基于Iinux 集群并行技术的地震解释服务器功能 ¾ 三维地震数据体标准化方块格式（ZGY ）存储功能 ¾ 大三维数据体快速磁盘浏览功能¾ 大层位数据的管理以及多分辨率层位显示功能 ¾ 地震混合体制作显示功能 ¾ 二维/三维混合任意线操作功能 ¾ 多达86种地震属性提取分析功能 ¾ 合成地震记录制作功能¾地震反演 地质建模¾ 多点地质统计算法 ¾ 高斯随机函数算法 ¾ 序贯高斯模拟 ¾ 序贯指示模拟 ¾ 改进的克里金算法 ¾ 截断高斯模拟算法 ¾ 神经网络综合预测 ¾ 目标模拟 ¾ 分级目标模拟技术 ¾ 裂缝建模¾断层建模的质量控制油藏工程¾ 双孔介质的处理 ¾ 粗化技术的提高 ¾ 井的生产数据管理 ¾ 多段井设计和管理 ¾ 模拟生产曲线的输出 ¾ 优化模拟结果的加载 ¾ 开发方案制定 ¾ 水体的处理 ¾ 岩石压缩系数 ¾生产历史拟合分析实时传输2D/3D复合任意线显示裂缝建模地震与数模成果展示¾ 标准WITSML 格式实时钻井、测井数据传输¾ 通过InterACT 和第三方WITSML 服务器进行井场数据的实时传输 ¾与相关的EDM 相连，传输第三方的井轨迹和测井曲线数据管理¾ 多用户项目数据共享 ¾相关项目数据查询¾ ProSource 成果管理器协同工作环境¾ 肢体移动的跟踪 ¾ 指针鼠标¾三维目标识别和操作配套插件¾ InteractivePetrophysics 测井综合解释插件 ¾ DrillingVisualization 钻井可视化插件¾ ProSource 成果管理插件Ocean 应用软件编程接口Petrel 为勘探开发软件提供了一个开放的.Net 开发平台—Ocean, 用户可以将自己的软件通过Ocean 加入到Petrel 中，强化Petrel 的完善工作流程。
