2004年建筑方案设计2004年，是中国建筑行业发展的重要一年。
在这一年，许多杰出的建筑设计方案被提出，并在不同领域展现了出色的创新和设计理念。
其中一些设计方案具有代表性，对于该年建筑设计的发展具有重要的影响。
本文将重点介绍2004年一些著名的建筑设计方案。
1. 中国大剧院（中国国家大剧院）中国大剧院是2004年一个备受关注的建筑设计项目。
这座大剧院位于北京市中心，占地面积约12.8万平方米，总建筑面积达19.9万平方米。
设计方案由法国建筑师保罗·安德鲁提出，其设计理念是要创造一个融合现代与传统的建筑形式，体现中国的文化底蕴和现代化的发展。
该建筑外观呈“水滴”形状，由一个大型玻璃幕墙覆盖，整体造型流畅而富有现代感。
中国大剧院于2007年正式对外开放，成为北京的一大文化地标，吸引了众多国内外游客前来参观。
2. 上海中心大厦2004年，上海中心大厦的设计方案被正式提出。
这座摩天大楼位于上海浦东金融贸易区，总高度为632米，共有128层。
设计方案由美国建筑师亚当·布朗提出，其设计理念是要打造一个矗立于上海天际线的标志性建筑。
上海中心大厦外观采用了玻璃幕墙和金属结构，整体造型简约而富有现代感。
该建筑成为上海的一大城市地标，也是全球著名的摩天大楼之一。
3. 广州大剧院2004年，广州大剧院的设计方案也备受瞩目。
这座大剧院位于广州市中心，占地面积约7.9万平方米，总建筑面积达7.5万平方米。
设计方案由伊拉克建筑师扎哈·哈迪德提出，其设计理念是将建筑融入自然环境，与周围的水面和绿地相互呼应。
广州大剧院外观采用了白色混凝土和玻璃幕墙的结合，整体造型充满未来感。
该建筑成为广州的一大文化地标，吸引了众多市民和游客前来参观。
4. 北京奥林匹克体育中心（鸟巢）2004年，北京奥林匹克体育中心的设计方案落地。
这座体育场位于北京奥林匹克公园内，占地面积约20.4万平方米，总建筑面积达25.8万平方米。

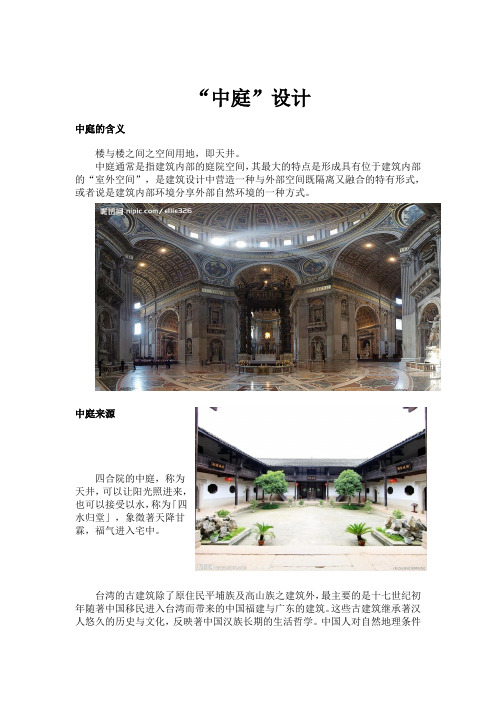

“中庭”设计中庭的含义楼与楼之间之空间用地，即天井。
中庭通常是指建筑内部的庭院空间，其最大的特点是形成具有位于建筑内部的“室外空间”，是建筑设计中营造一种与外部空间既隔离又融合的特有形式，或者说是建筑内部环境分享外部自然环境的一种方式。
中庭来源四合院的中庭，称为天井，可以让阳光照进来，也可以接受以水，称为「四水归堂」，象徵著天降甘霖，福气进入宅中。
台湾的古建筑除了原住民平埔族及高山族之建筑外，最主要的是十七世纪初年随著中国移民进入台湾而带来的中国福建与广东的建筑。
这些古建筑继承著汉人悠久的历史与文化，反映著中国汉族长期的生活哲学。
中国人对自然地理条件的看法以及中国人如何安排家庭生活或社会生活之关系，大多表现在古建筑里。
易言之，从中国古建筑里，可以令人了解到古代中国人的生活观。
中庭的应用可解决地下建筑固有的一些问题，诸如不良的心理反应、外部形象与特征不明显、观景与自然光线的限制、方向感差等。
优点中庭的应用可解决地下建筑固有的一些问题，诸如不良的心理反应、外部形象与特征不明显、观景与自然光线的限制、方向感差等。
缺点中庭对于设计来说很流行，这是是因为中庭能赋予空间和明亮的感觉，但是中庭遭到了来自消防检查员的批评，原因是中庭会使火灾更快地蔓延到上面的楼层。
中庭式建筑紧急情况下人员安全中庭的风水设计中庭，在中国特色建筑四合院中又称为天井，而且是有盖的天井。
中庭可以让阳光照进来，也可以接受以水，被称为“四水归堂”，像徵著天降甘霖，福气进入宅中。
因此，中庭的风水就非常重要，麦玲玲选择置业澳城，也就是看重其中庭风水好，比喻有好福气。
这就是说中庭的采光通风很重要。
易经常云：“宅院犹如人，形气完善，出人英俊，五内和谐，人畜无病；水是山家血脉精，在土内为气，在土外为水”。
又云“葬乘生气也，阳宅亦如是”。
又云“石是骨，土是肉，草木是皮毛；紫气冲天，祥云缭绕，禽兽鱼虫兴旺，生机蓬勃蔚然，吉福之处也”。
经又曰“生气者，遇风则散，遇水则止”。
徐家汇商业高地——港汇恒隆广场图为港汇恒隆广场全景项目名称：港汇恒隆广场商业类别：城市综合体商圈：徐家汇体量：总面积40余万平方米，商铺营业面积7万余平方米开发商：香港恒隆地产有限公司设计：美国凯里森设计事务所轨道交通：地铁1号线、9号线以及不久将竣工的11号线三条轨交线交汇的徐家汇站换乘大厅12号出口【踩盘手记】港汇恒隆广场(英文名G G66)，坐落于华山路、虹桥路侧交界处，地铁1号线、9号线以及不久将竣工的11号线三条轨交线交汇的徐家汇站上盖，俯瞰上海徐家汇商业中心区域，总建筑面积40余万平方米，涵盖了国际化购物中心、双子塔写字楼、高档服务式公寓的综合性商业地产。
经过了十余年的发展，港汇恒隆广场已成为上海著名地标性建筑之一。
一、港汇恒隆广场主要功能布局分析：购物中心图为港汇恒隆广场购物中心内部港汇恒隆广场购物中心商场内分为7个营业层面，地上六层和地下一层。
商铺营业面积7万余平方米。
购物中心汇聚集购物、娱乐、休闲、餐饮、观光、泊车于一体，涵盖了男女服饰、包袋、鞋履、餐饮、化妆品、手表、珠宝、精品超市、儿童乐园、电影院等百余项品类的四百多个专营店。
一楼中庭挑高36米的中庭巨大玻璃采光穹顶，加之中庭两翼跨越整个商场的玻璃采光顶，使得中庭及各楼层周围，均可利用天然光源，顾客可于舒适的环境下购物休闲。
商场设有升降梯和手扶梯多达94部；大型地下停车场拥有近一千多个泊位。
双塔写字楼图为港汇恒隆广场写字楼内部港汇中心双塔写字楼，每座高225米各51层，总建筑面积达13.4万平方米。
每座塔楼设置16部高速电梯，内部装修完全依照国际A级办公楼装修标准。
世界500强或世界著名企业入驻办公，使港汇中心成为名企汇聚之地。
服务式公寓图为港汇恒隆广场服务式公寓外景港汇恒隆广场服务式公寓，包括港汇花园一座(R T1)、二座(R T2)及港汇服务式公寓(S A)三栋建筑，拥有六百多套单元可供出租。
公寓的豪华私家会所位于港汇服务式公寓内七层，且配备有高级私家会所及其屋顶露天游泳池、网球场，是上海最具规模的外籍人士服务式公寓。
上海中心9个设计方案上海中心是一座具有标志性和代表性的超高层建筑，其设计方案至关重要。
下面将介绍9个不同的设计方案，以展示其多样性和创新性。
1. 发光外墙设计方案：该方案采用LED灯光装饰整个建筑的外墙，通过不同颜色和灯光组合，创造出夜晚时一幅绚丽多彩的景象，成为城市夜景的一部分。
2. 玻璃穹顶设计方案：该方案在顶部设置一个巨大的玻璃穹顶，不仅可以提供充足的自然采光，还可以让游客在屋顶上欣赏到城市的美景，同时还可以设置绿色景观，提供一个舒适的休闲空间。
3. 生态建筑设计方案：该方案将生态概念融入建筑设计中，通过设置垂直绿化、雨水收集系统等，实现建筑的节能环保目标。
建筑外立面可以用太阳能电池板覆盖，实现自给自足的电力供应。
4. 造型独特设计方案：该方案通过给建筑赋予独特的造型，如折叠形状、曲线形状等，使建筑在外观上与众不同。
这样的设计可以成为城市的新地标，吸引游客和市民的目光。
5. 文化主题设计方案：该方案将上海中心设计成一个集文化、艺术和娱乐于一体的综合体。
可以在建筑内设置博物馆、画廊、剧院等，展示上海和中国的文化底蕴，同时还可以举办各种展览和演出活动。
6. 可持续设计方案：该方案注重建筑的可持续性发展，通过使用环保材料建造建筑、提高建筑的能效等手段，实现减少能源消耗和环境污染的目标。
7. 教育功能设计方案：该方案将上海中心设计成一个教育中心，可以设置学校、培训机构等，在这里进行各种教育活动和学习。
这样的设计可以提供一个鼓励学习和研究的环境。
8. 创意空间设计方案：该方案将上海中心设计成一个创意空间，为创业者和艺术家提供一个合作和展示的平台。
建筑内可以设置办公室、工作室、展览厅等，为创意人士提供一个创新的工作环境。
9. 数字科技设计方案：该方案运用先进的数字科技，将上海中心打造成一个智能建筑。
建筑内可以设置智能控制系统、虚拟现实体验馆等，提供与科技相关的展示和体验。
这些9个设计方案展示了上海中心的多样性和创新性，每个方案都有其独特的特点和优势。
港汇广场综合楼-----高层建筑调研报告一、高层建筑综述：站在外滩，隔江遥望陆家嘴，人们都会不禁感叹我国城市化进程的飞速发展，感叹浦东建设的辉煌成就。
对面日新月异的高层和超高层建筑，非常惹人注目。
到1995年底，陆家嘴地区的高层建筑就已达到40幢，其中包括421米的金茂大厦和460米的环球金融中心，还有正在建的更高的上海中心大厦。
其实高层建筑如雨后春笋般地涌现并非一夜之间，自从1885年美国芝加哥保险公司大楼到现在，高层建筑的发展已经走过了100多个年头，高层建筑之所以能在一百多年的时间里从萌芽走向成熟，从初创到现在全球范围的普及，一方面是人类挑战自然，战胜自然的精神体现，另一方面，也是最根本的方面，是经济发展促成的。
高层建筑的好处是多方面的，他初期的大量兴起是为了获得最大化的经营面积和最大化的盈利，同时城市本身也由于高层建筑的发展所造就的商业用地和商业活动的集中而受益。
城市中心区和具有高吸引力的地方土地价格是较高的，而高层建筑的集中又进一步提升了其价值。
因此高层建筑集中而大量的开发，促进了经济活动的发展，而后，就有可能成为该地区甚至更大范围内的经济活动中心。
然而随着高层建筑的大量出现，人们离地面越来越远，相应而来的问题也集中反映出来。
比如投资巨大，安全隐患，防火问题等等。
作为建筑设计工作者，要考虑的问题也与多层建筑有了很大区别。
高层建筑更多地流线是竖向交通，防火设计也需要分区考虑。
虽然我国已经在八十年代就出现了高层建筑防火规范，但高层一旦发生火灾，其损失很难真正得到控制，较多层建筑相比，危险性大得多，因此我国为高层建筑的防火问题作过大量工作，“高规”也历经了不断的完善改版。
对于我们建筑设计工作者，更应严格遵守规范的规定，将消防设施的设计作为建筑设计的重要内容予以精心设计。
二.徐家汇中心：上海市是全国商业最发达的城市之一，作为国际大都市，上海拥有数不尽的高层建筑，构成一个个为繁华的经济中心。
其中徐家汇商业中心就是上海中心地块之一。
上海港汇广场恒隆广场正大广场等案例研究报告引言：随着城市化进程的加速发展，商业中心区的规模不断扩大，商业地产项目也成为了城市经济发展的重要引擎。
上海作为中国最大的经济中心城市，其商业地产项目更是备受关注。
本篇报告将针对上海港汇广场、恒隆广场和正大广场三个典型商业地产项目进行案例研究，分析其发展背景、成就和经验以及未来发展趋势，以期为商业地产项目提供一定的参考和借鉴。
一、上海港汇广场1.发展背景：2.成就和经验：3.未来发展趋势：随着电子商务的兴起，传统商业中心区将面临和更新的挑战。
上海港汇广场将继续创新经营模式，加大线上线下融合发展的力度，提供更加个性化、多元化的消费服务。
二、恒隆广场1.发展背景：恒隆广场位于上海外滩，总建筑面积约18万平方米，是一座集购物、餐饮、娱乐为一体的综合性商业地产项目。
2.成就和经验：恒隆广场以其独特的设计风格和高品质的业态打造，成功吸引了众多国际奢侈品品牌入驻。
广场更以打造“世界级精英社区”为目标，提供一流的服务和娱乐设施。
3.未来发展趋势：未来，恒隆广场将继续精耕细作，不断更新品牌结构，提供更丰富的消费选择。
同时，广场也注重在线购物和电子商务的发展，积极拓展新的商业模式。
三、正大广场1.发展背景：正大广场位于上海中心城区，总建筑面积约27万平方米，是一个集购物、休闲、娱乐、健身、办公于一体的大型商业综合体。
2.成就和经验：正大广场注重多样性和体验性，通过引进国内外知名品牌和主题餐饮等业态，吸引了广泛的消费者群体。
广场还注重社交和互动，打造了一系列有趣的活动，加强与顾客的互动。
3.未来发展趋势：未来，正大广场将进一步加大创新力度，提供更加智能化、个性化的服务。
广场计划引入更多的科技元素，以应对新的消费趋势，并加强与电子商务的整合。
结论：三个案例研究表明，上海港汇广场、恒隆广场和正大广场等商业地产项目均以其独特的定位、出色的设计和多元化的业态而取得了成功。
未来，针对电子商务发展的影响，商业地产项目应加大创新力度，融合线上线下发展，提供更个性化、多元化的消费体验，从而不断满足消费者的需求。
商业建筑中庭空间设计商业建筑中庭空间的设计序、商业环境开放空间—中庭商业活动是一个城市发展的重要推动力，通常与购物、休闲、餐饮、娱乐紧密相连，构成了城市活力的源泉。
大型商业建筑是指能满足购物者各种消费需求的多功能性、集聚性、综合性购物环境。
商业环境中的开放空间是非营业性的，室内开放空间是引进各种文化主题的艺术共享空间，同时也作为室内人流交通枢纽，中庭空间起到交通疏散、环境景观、信息交换等作用。
1、中庭空间的概念及历史中庭可以追溯到两千年前的古代庭院。
中庭是指建筑物之内或之间的有顶的多层空间，以用作为到达与流通的集中点。
中庭最先见于古罗马时代，由建筑物围起一个院子，有时也采用柱廊式墙体围合，作为公共活动空间。
随着建筑技术的发展，人们在露天的中庭加上有玻璃的顶盖，成为室内型公共空间。
中国的古建筑民居中四合院采用天井采光，又能够达到通风的目的，天井的尺度与功能和中庭十分相似，可以说是中国建筑史的中庭空间雏形。
2 、消费心理对中庭空间的影响对于大型商场，中庭的出现使交通组着得以很好的实现,形成明确的空间中心。
在大型商场中顾客会在连续的柜台和货架之间产生疲劳。
而中庭可以为人们提供空间记忆坐标，具有安定感和放松感，使购物充满乐趣。
消费心理对于中庭空间设计的影响主要有以下几点：2.1适宜的尺度拥挤是心理压力的来源，适当的距离使人有安全感，觉得舒适和自由。
空间过大会使商业气氛萧条，缺乏亲切感，空旷不热烈。
把握好公共空间与建筑整体的比例关系，并考虑其亲切宜人的尺度是很重要的。
2.2 开放性与私密性独立性的购物空间与开放性的中庭空间穿插结合，使得购物流线更丰富多样化。
利用自动扶梯在中庭的作用，产生变化的空间效果及交流空间。
并考虑顾客停留，交谈等私密性要求，利用空间限定，装饰，围和，遮挡等手法，满足人们在中庭逗留交流的需求。
2.3景观及商业活动运用景观绿化来吸引人们的目光与脚步，使得中庭更具大自然的气息，形成城市的微气候。
上海港汇广场球形玻璃采光顶设计谢士涛董格林（方大集团股份有限公司装饰工程设计院，深圳518057）摘要上海港汇广场球形玻璃采光顶直径45.6m，是目前国内较大的玻璃采光顶，投入使用4年来未发现问题。
其设计与材料选用很有特点，文章对该采光顶的设计作了较为详细的介绍，可为类似工程提供有益的经验。
关健词玻璃采光顶设计1工程简介1.1工程概况上海港汇广场（见图1）位于上海市繁华的徐家汇商业中心，由两座超高层塔楼、一座高层公寓及裙楼组成，工程分二期建设，裙楼为一期建设工程。
工程于1998年开工，于2000年竣工并投入用。
球形采光顶位于两座塔楼之间的裙楼顶部（见图2），其外观造型为半球形，球半径32m，顶部标高50m，底部标高34m，与裙楼相接圆直径45.6m。
图1 上海港汇广场全景效果图图2球形采光顶局部实景1.2结构概况本工程主体采用钢筋混凝土框架－剪力墙结构，球形采光顶部分为全钢结根据项目总承包单位要求，采光顶钢结构的设计与施工由专业的钢结构设计施工单位完成，采光顶的玻璃及其结构由幕墙公司设计施工完成。
下面就玻璃采光顶的设计作介绍。
2.1分格设计应投资方的要求，球形采光顶需拼有代表香港特别行政区“紫荆花”图案，根据这一要求，结合采光顶钢结构的布置以及当时玻璃产品的生产加工能力，对采光顶的玻璃进行了分格（见图5）。
图5 球形采光顶玻璃面板平面分格图图6 单元区域平面分格图为便于采光顶玻璃的施工安装，分格时将由5圈环形工字钢梁分隔形成的区域分为5个大区，除去半径2.5米的圆心区，其余4个大区再沿半径方向划分为24等分，每一等分再进行最终的分格（见图6）。
经过分格后的玻璃最大分格为1984×1402mm，最小分格为1502×1093mm。
2.2主要材料选用玻璃：球形采光顶的球半径为32m，采用曲面玻璃不太经济，采用平面玻璃按24等分分格放样后发现相邻等分区域的夹角为165°，等分区域内径向相邻玻璃的最小夹角为174.3°，考虑到采光顶的标高较高，因此采用平面玻璃其视觉效果是可以接受的，最后确定玻璃全部采用平面玻璃，即以多边折线棱台的方化）+12A+6mm（浮法）在分格确定后通过电脑模拟，40%玻璃支承结构：需要，件。
经计算，支承结构选用包铝合金扣件采用铝型材（3.1结构设计考虑到单块玻璃分格较大，自重也较大，为减少玻璃面板与支承结构在温度应力或地震作用下的相互影响，设计中将二者之间的连接设计为活动连接，即将玻璃面板与支承结构通过玻璃附框和弹性胶条有效地分开（见图8）。
此外，玻璃支承结构只设置径向支承结构，不设置环向支承结构，即玻璃采用对边支承的固定方式，尽量减少玻璃面板与支承结构的相互约束。
同时，为了增强玻璃平面外的刚度，在两自由边都设置了玻璃附框（见图9）。
以上设计一方面有利于保证球面的效果形成，另一方面可以减少玻璃各种附加应力对结构的影响，同时也有利于安装质量的控制。
图8 径向节点图9 环向节点3.2防水设计本工程为隐框玻璃球形，其排水设计考虑为自然坡度的排水。
玻璃板块间的防水采用“堵”与“疏”相结合的方式。
“堵”是玻璃接缝间采用耐侯密封胶的密封防水，即将可能渗入室内侧的水直接阻挡于室外；“疏”是在构造上设置挡水板和排水槽，将已渗入室内的雨水或冷凝水先有组织地收集，再有组织地排入室外（见图8、9）。
3.3防结露设计为防止当室内外温差较大时在玻璃内侧表面产生冷凝水，本工程选用了中空夹层玻璃，同时采用了隐框结构，尽量减少玻璃内侧表面温度与室内气温的差异，降低冷凝水产生的几率；同时，当实际状况超过了设计的临界状态而产生冷凝水时，为防止冷凝水的下滴或无组织排放，设计中在构造上设置了挡水板和排水槽，以便有组织地收集、排放可能产生的冷凝水（见图8、9）。
3.4维护设计本工程采光顶面积大，造型特殊（多边折线棱台的方式形成球面），如采用擦窗机系统来解决清洗与维修的问题，不但成本高而且破坏建筑效果。
设计中通过采用安装挂索系统的方式来解决上述问题。
具体做法是：沿每榀主体钢结构径向钢梁上方布置挂索器，通过挂索器固定一圈特殊的绳索。
当清洗和维修时，可方便在绳索上固定清洗设备和人员进行清洗操作；而正常使用时由于挂索器位于径向钢梁上方，且清洗设备可以完全搬移，因此对建筑效果无任何影响，既简便又实用（见图10、11）。
图10 挂索器安装节点图11 挂索器布置图3.5防雷设计依据《建筑物防雷设计规范》（GB 50057）第二章相关条款规定，本工程划为第二类防雷建筑物。
由于在采光顶室外侧有突出的挂索器，因此可以直接将挂索器作为防雷接闪器；同时挂索器通过径向和环向钢梁相互连通，在采光顶表面形成不大于12m ×8m的避雷网格，以上措施完全满足了本工程采光顶的防雷构造要求。
竣工前的摇表测试其电阻仅1.2Ω，也完全满足规范要求。
4玻璃采光顶结构计算①4.1荷载与作用计算（按新规范取值）A)永久荷载：玻璃、支承结构的自重，取0.8kN/m²。
B)屋面均布活荷载：不上人屋面，按水平投影面积取0.5kN/m²。
C)雪荷载：按水平投影面积取s k=μr s0=0.4×0.2=0.08kN/m²。
D)风荷载：基本风压w0 =0.55kN/ m²，离地面50m地面粗糙度类别C类的阵风系数βgz=1.73，风压高度变化系数μz=1.25，风荷载体型系数μs正风压时取0.302+0.2=0.502，负风压时取-2.2-0.2＝-2.4。
风荷载标准值w k=βgzμsμz w0，正风压时为0.597 kN/m²，负风压时为-2.855 kN/m²。
依据《建筑玻璃应用技术规程》第4.1.2款要求，正风压时风荷载标准值需调整为0.75 kN/m²。
E)施工荷载：由于施工时在径向主钢梁上搭设了安装脚手架，因此可以不考虑施工荷载。
F)地震作用：依据《建筑抗震设计规范》（GB50011）第5.3节相关规定，本工程采光顶可以不验算竖向地震作用。
①说明：本项目设计时间为1998年，当时采用的是旧规范计算，为方便大家参考，本介绍采用的是新规范的计算。
4.2 荷载组合依据《建筑结构荷载规范》（GB 50009）相关条款：永久荷载的分项系数，一般情况下取1.2，当永久荷载起控制作用时取1.35，当其效应对结构有利时取1.0；屋面均布活荷载不应与雪荷载同时组合，当活荷载对结构有利时可以不予组合。
对于组合值系数，除风荷载仍取ψc =0.6外，其它可变荷载可以统一取为ψc =0.7。
经组合，作用在采光顶支承结构上的最不利荷载组合发生在风荷载为负风压（向上吸力）时，其最大荷载标准值为-2.855+0.8= -2.055kN/m²，最大荷载设计值为-2.855×1.4+0.8×1.0= -3.197kN/m²。
4.3 钢梁计算钢梁选用I18工字钢，跨度5.833m ，分格宽度1.4m ，按简支梁计算。
Wql γσ82==97.78 N/mm²＜215 N/mm² EIql f 38454=＝12.61mm ＜5833/200=29.17mm 钢梁的强度及刚度满足要求。
4.4 玻璃验算玻璃选用8mm （钢化）+12A+6mm （浮法）+0.76PVB+6mm （浮法）夹胶中空玻璃，最大分格1984×1402mm 。
由于计算玻璃时只需考虑玻璃的自重0.5 kN/m²，因此组合荷载标准值调整为-2.355 kN/m²，组合荷载设计值调整为-3.497 kN/m²。
依据规范相关条款计算可以得知，由于内片玻璃采用了浮法玻璃，因此可仅对内片进行强度验算。
经计算，内片6mm 浮法白玻的最大应力为20.35 N/mm²＜28 N/mm²，外片玻璃的挠度为19.64mm ＜1402/60=23.37mm ，玻璃的许用跨度（按两对边支承计算）112142.0k w tL α=＝1.724m ＞1.402m 。
由此可以看出，玻璃挠度较大，因此设计中考虑在玻璃的自由边增加玻璃附框（见图9），以增强玻璃的平面外刚度。
4.5 结构胶计算依据规范对结构胶的厚度和宽度进行计算和构造设计，其尺寸最终选用6×14mm 。
4.6 结露计算由于本工程采光顶下为商场的大堂，因此必须考虑结露的影响。
经计算，当冬季室内湿度为50%，室内温度为20℃时，玻璃内表面不会出现结露现象；而当室内湿度和温度均升高时，即有可能出现结露现象。
设计中考虑到本工程未使用抽湿空调，因此结合防雨水渗漏的需要，设置了挡水板和排水槽。
5 结语上海港汇广场球形玻璃采光顶投入使用已有4年的时间，经历了4个年度的季节变换，也经历了多次的清洗，工程状况仍然良好，至今没有出现漏水、玻璃破损等现象，表明该采光顶的设计和施工是成功的。
通过对本工程玻璃采光顶设计的分析，可以得出以下有益的经验：⑴玻璃采光顶一般都依附于主体结构上，设计时应尽量避免玻璃采光顶结构与其所依附的主体结构的刚性连接，以减少主体结构变形、沉降对采光顶结构的不良影响，同时也减少采光顶结构变形对主体结构的不良作用。
这一点往往体现连接节点和收边收口节点的处理上。
⑵构造设计上，对较大型的采光顶一定要考虑排水构造设计，仅靠打胶防水是不充分的。
⑶材料的选用，尤其是耐侯胶的选用，一定要重点考虑其与玻璃及其他材料的相容性，胶缝质量的好坏直接影响采光顶的防水。
⑷玻璃采光顶容易积灰，设计时应考虑定期维护清洗的方便。
参考文献1．建筑玻璃应用技术规程（JGJ 113-2003）.中国建筑工业出版社，2003.2．璃幕墙工程技术规范（JGJ 102-2003）.中国建筑工业出版社，2003.3．建筑结构荷载规范（GB 50009-2001）.中国建筑工业出版社，2002.4．建筑抗震设计规范（GB 50011-2001）.中国建筑工业出版社，2002.5．建筑物防雷设计规范（GB 50057-94）.中国建筑工业出版社，2006．张芹主编.建筑幕墙与采光顶施工手册.中国建筑工业出版社，2002.。
