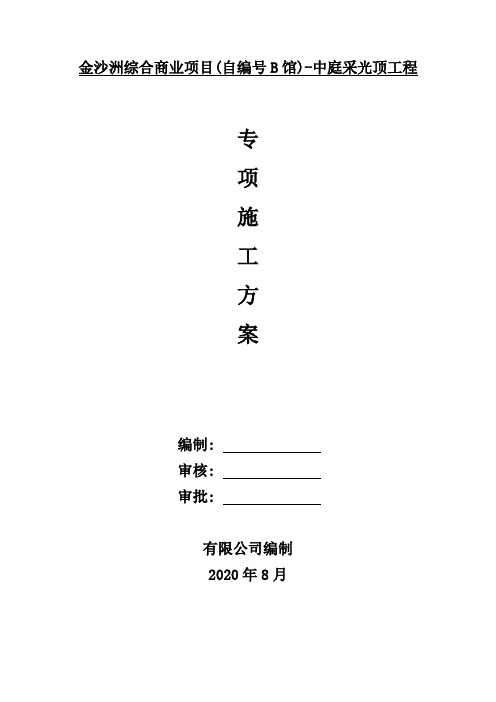

金沙洲综合商业项目(自编号B馆)-中庭采光顶工程专项施工方案编制:审核:审批:有限公司编制2020年8月目录一、工程概况 (1)二、施工依据 (1)三、施工流程 (2)四、钢结构吊装 (2)五、施工安全保证措施 (7)六、施工安全应急救援 (10)一、工程概况1)0二、施工依据:1.《钢结构工程施工质量验收规范》2.《建筑钢结构焊接规程》3.《建筑工程安全生产管理条例》4.《门式刚架轻型房屋钢结构技术规程》5.《建筑机械使用安全技术规程》6.《建筑施工安全检查标准》7.北京世纪中天国际建筑设计有限公司的施工图纸。
8.XX省有关技术、质量、安全、条例、规定、标准。
9.《玻璃幕墙工程技术规范)(JGJ102-2020)10.建筑装饰装修工程质量施工及验收规定)(GB50210-2020)11.《玻璃幕墙工程质量检验标准)(JGJ139- 2020)12.《金属与石树幕墙工程技术规范》(JGJ133-2020)13.《建筑幕墙》(GB/T21086- 2020)14.《光顺与全属屋面技术规程》(JGJ 255-2020)三、施工安装流程四、钢梁及型钢吊装4.1 吊装准备工作1）钢结构安装前对于柱或者预埋件,进行复核,取得基础和预埋件验收的合格资料。
2)检查材料进场(车载总重约40吨)及吊车(25吨汽车吊)进场的道路情况,在道路满足要求的前提下再安排材料发运及吊车进场。
3)进场前队准备进场的吊车做一次检查,在各项检测及车况合格的前提下再安排吊车进场。
4)吊装前对吊装人员做一个全面的安全教育及交底,落实各项安全措施的准备。
4.2 吊装分析4.2.1 吊装之执行条件吊装中需要执行的原则条件:当气象条件不适合钢构安装吊装要求时(如下雨或风力超过四级)应停止吊装,不得为满足进度而强行吊装,严格执行“十不吊”的规定。
4.2.2 吊装分析根据本工程施工工期短、工作量大,钢结构连接形式要求高等施工特点,故采用现场组装的施工方法,从而满足施工要求。
玻璃采光顶设计4.10.1 玻璃采光顶设计应根据建筑物的屋面形式、使用功能和美观要求，选择结构类型、材料和细部构造。
4.10.2 玻璃采光顶的物理性能等级，应根据建筑物的类别、高度、体形、功能以及建筑物所在的地理位置、气候和环境条件进行设计。
玻璃采光顶的物理性能分级指标，应符合现行行业标准《建筑玻璃采光顶》JG/T 231的有关规定。
4.10.3 玻璃采光顶所用支承构件、透光面板及其配套的紧固件、连接件、密封材料，其材料的品种、规格和性能等应符合国家现行有关材料标准的规定。
4.10.4 玻璃采光顶应采用支承结构找坡，排水坡度不宜小于5％。
4.10.5 玻璃采光顶的下列部位应进行细部构造设计：1 高低跨处泛水；2 采光板板缝、单元体构造缝；3 天沟、檐沟、水落口；4 采光顶周边交接部位；5 洞口、局部凸出体收头；6 其他复杂的构造部位。
4.10.6 玻璃采光顶的防结露设计，应符合现行国家标准《民用建筑热工设计规范》GB 50176的有关规定；对玻璃采光顶内侧的冷凝水，应采取控制、收集和排除的措施。
4.10.7 玻璃采光顶支承结构选用的金属材料应作防腐处理，铝合金型材应作表面处理；不同金属构件接触面之间应采取隔离措施。
4.10.8 玻璃采光顶的玻璃应符合下列规定：1 玻璃采光顶应采用安全玻璃，宜采用夹层玻璃或夹层中空玻璃；2 玻璃原片应根据设计要求选用，且单片玻璃厚度不宜小于6mm；3 夹层玻璃的玻璃原片厚度不宜小于5mm；4 上人的玻璃采光顶应采用夹层玻璃；5 点支承玻璃采光顶应采用钢化夹层玻璃；6 所有采光顶的玻璃应进行磨边倒角处理。
4.10.9 玻璃采光顶所采用夹层玻璃除应符合现行国家标准《建筑用安全玻璃第3部分：夹层玻璃》GB 15763.3的有关规定外，尚应符合下列规定：1 夹层玻璃宜为干法加工合成，夹层玻璃的两片玻璃厚度相差不宜大于2mm；2 夹层玻璃的胶片宜采用聚乙烯醇缩丁醛胶片，聚乙烯醇缩丁醛胶片的厚度不应小于0.76mm；3 暴露在空气中的夹层玻璃边缘应进行密封处理。
钢构造玻璃采光顶一、工程概况：工程名称：施工单位：二、玻璃采光顶制作及现场施工说明〔一〕玻璃采光顶的制作准备ａ、施工方在玻璃采光顶制作前，应会同总包方对照玻璃采光顶设计图对施工现场进展考察和核实，并按要求绘制玻璃采光顶根本节点图和安装节点图，如需要那么按实际情况提交二次设计方案，报经设计单位同意签字后，方可制作施工。
ｂ、材料采购与检验应按规定进展。
采光顶所采用的钢材、玻璃、密封胶及其他原辅材料应符合有关或行业标准的要求，供货厂家应提供合格、有效的出厂合格证及性能检测报告。
进场所有原辅材料、半成品须经质检部检验合格报监理验收前方准投入使用。
ｃ、制作及施工前，按本工程的有关要求、及行业标准和工艺文件规对岗位职工进展培训和考核，合格后上岗。
建立工程施工组织机构，明确各级质量责任，并宣贯执行。
2.主要设备〔二〕玻璃采光顶生产制作流程1.原材料检验原材料检验是影响产品质量的重要环节，严格控制原材料的选购质量，才能保证施工安装质量。
1.1钢材进厂检验，由质检负责根据工程设计规规定要求。
严格按照DBJ/T01-26-2003"建筑安装分项工程施工工艺规程"中"钢构造制作安装施工工艺规程"及相关规要求进展施工。
1.2玻璃玻璃进出厂检验，由质检部根据工程设计要求及GB/T11944-2002"中空玻璃"标准进展检查，同时复核厂家提供的有效的质保文件、产品合格证，不符合要求的不准入厂。
1.3五金配件及辅配件五金配件及辅助配件进厂检验，由质检部根据相应或行业标准、工程设计要求进展检查，同时复核厂家提供的质保文件、产品合格证，不符合要求的不准入厂。
2.施工工艺流程玻璃采光顶的生产制作→工程现场完成钢构主体框架的半成品的制作→安装及装配。
采光顶现场施工工艺流程：测量放线→安置预埋件→主竖框安装与调整→检验→主横框安装与调整→检验→钢构外表喷漆处理→检验→防雷系统安装→检验→玻璃安装与调整→检验→打密封胶→检验→竣工验收。
浅谈建筑采光顶的结构设计本文介绍了采光顶结构设计过程，自平衡体系的采用和主要结构设计问题的处理方法等。
标签：采光顶；结构；设计1、采光顶钢管桁架方案设计1.1结构的自平衡体系结构的自平衡体系是指结构无论在成形态还是受荷态，结构内部都存在一个或多个应力回路，这使得结构中的荷载效应可部分或全部抵消，并在施加预应力的过程中可有效地减少预应力的损失。
结构的自平衡体系有很多种形式，张弦结构是其中的一种由结构自身构成的自平衡体系，近十余年来在大跨度建筑中获得快速应用和发展。
张弦结构由刚度较大的刚性构件（通常为梁、拱或桁架）和柔性的弦（通常为高强索、也可采用钢棒、扁钢等）以及连接两者的撑杆组成，通过对柔性构件施加预张力，使体系成为具有整体刚度的结构。
张弦结构本身为一完整的自平衡体系，其一端支座通常为可滑动支座，刚性构件在支座处的水平推力可以通过支座的滑动来与索的拉力平衡。
结构对边界约束要求的降低，极大地简化了施工作业。
1997年建成的上海浦东国际机场候机楼是我国首次将张弦梁结构应用于大跨度建筑中，其中最大跨度82.6m，跨中高度11m。
另外还有国家体育馆，广州国际会展中心，北京工业大学体育馆等。
1.2结构体系比较由于建筑要求主梁体量要做的相对大，次梁高度控制在0.6米以内，以形成强烈对比的建筑效果，所以结构只能做成平面体系，另一个方向的次梁只起减小主桁架杆件的平面外计算长度的作用。
主桁架间距6m，次桁架间距6m，主桁架跨中高度取2m，柱底刚接，柱顶铰接。
现对最大跨度主桁架的几种结构形式做比较，当采用简支梁时，梁截面非常大，自重也很大，这样用材不经济，结构竖向力也会相应增大；当桁架支撑在下弦时，柱底的水平推力很大，大约是竖向力的1.5倍，这样柱底弯矩也非常大，导致支座很难设计；当桁架支撑在上弦时，这时也是一个自平衡体系，但是应力回路不简洁，没有完全抵消结构中的荷载效应；当采用自平衡桁架时，柱底基本没有水平力和弯矩，自重也是最小的。
采光顶玻璃幕墙的设计与施工随着玻璃幕墙在现代建筑中的广泛应用，玻璃采光顶也随之大量应用。
玻璃采光顶的出现主要是解决采光问题，早期主要应用在花房、温室中，但是随着人们对在阳光下的绿色生活的追求，玻璃采光顶在现代建筑中的应用越来越广泛。
本文主要对采光顶玻璃幕墙的设计与施工进行了分析探讨。
标签：采光顶;玻璃幕墙;设计;施工引言：改革开放以来，我国的建筑逐渐呈现高层次发展，越来越多的高层建筑拔地而起，施工规模的扩大，建筑行业的繁荣，也带动了各种类型的采光顶玻璃幕墙设计施工的发展，近年来，幕墙不仅广泛用于各种建筑物的外墙，还应用于各种功能的建筑内墙，既很大程度的满足了建筑内外的特殊需要，改善了建筑内外的环境，也产生了很好的装饰效果，采光顶玻璃幕墙在众多幕墙类型中，具有独特的优势，因此，得到了更为广泛的运用，随着采光顶玻璃幕墙设计施工工艺的发展，科学技术的进步，采光顶玻璃幕墙设计施工工艺将会变得更为成熟，将会使得建筑展现出其独特的魅力。
一、采光顶玻璃幕墙结构的基本设计原则在对采光顶玻璃幕墙结构进行设计和施工时，需要遵循三个方面的基本原则：（1）考虑到采光顶玻璃幕墙的基本功能和作用，只需要承受直接作用于其上的风力或者是地震作用，因此在进行设计和施工时就可以按照围护结构的标准来进行。
对于一般的建筑幕墙或者是采光顶而言，正常情况下应当能够保证其在50年一遇的大风中不受到任何明显的损坏，在较大的地震当中幕墙可发生一定程度的损裂但不会整体落下，这样就能够在规范要求内尽可能减少可能造成的人员伤亡。
（2）考虑到建筑幕墙或者是采光顶往往直接处于主体结构之外，因此当其处于斜面之上时允许主体结构对其具备一定的支撑作用，这样即便是在外力作用下幕墙或采光顶可能发生一定程度的位移，也不会破坏和掉落，当然，这样一种目的的实现还需要幕墙或者采光顶与主体之间具备一定的活动能力。
（3）要注意不同的外力对幕墙或者采光顶进行作用以后可能导致的位移方向是不一样的，因此在进行设计时就应当综合性的按照一定方式来进行组合，尽可能的保证幕墙或者采光顶在任何一种外力作用下位移作用都能够处于最低。
中庭玻璃采光顶的构造设计玻璃采光顶是中庭建筑不可缺少的装饰和采光并重的一种屋面，主要是为了解决室内的采光，后来逐渐发展成为现在的以装饰和采光为目的的一种新的建筑形式。
玻璃采光顶的技术设计难度较大，其荷载除自重、风荷载外，还要考虑雨雪等荷载。
不但要考虑正压力，更要考虑负压力；不但考虑防漏水，更要考虑防止因玻璃破碎造成的不安全因素。
1、玻璃采光顶的形式玻璃采光顶可分为：单体——即单个被玻璃采光顶；群体——在一个屋盖系统上，若干单体玻璃采光顶在钢结构或钢筋混凝土结构支承体系上组成一个玻璃采光顶群；联体——由几种玻璃采光顶以共用杆件连成一个整体的玻璃顶。
1.1单体玻璃采光顶按外形造型可分为斜坡形、锥形、半圆形、1/4圆形、圆穹形、拱形等。
（1）斜坡形——斜坡式采光顶可分为单坡、双坡、多坡、折线形等多种形式。
采光顶的坡度一般为18度—30度，每一坡面的长度不宜过大，一般控制在15m以内，用钢或铝合金作天窗骨架。
（2）锥形——通常采用的有棱锥和圆锥两种。
采光顶由杆件组合成锥形，玻璃按分块形状及尺寸分别制作后安装在杆件上。
（3）半圆形——杆件与玻璃以一个同心圆基准弯成半圆形，再组合成半圆采光顶。
（4）1/4圆形—杆件与玻璃按同心圆各自弯曲成型，再组合成四分之一的圆外形的采光顶。
（5）圆穹形——以一个同心圆将杆件和玻璃弯曲成符合各自所在的部位圆曲形，再组合成圆采光顶。
（6）拱形——拱形天窗的轮廊一般为半圆形，拱形天窗用金属材料做拱骨架，根据中庭空间的尺度大小和屋顶结构形式，可以布置成单拱，或几个并列布置成连续拱。
1.2玻璃采光顶群在一个屋面单元上，可以由若干个单体玻璃采光顶组合成玻璃采光顶群，采光顶群按平面布置方式可分为连续式和间隔式。
1.3联体玻璃采光顶联体玻璃采光顶是指几种不同形式的单体玻璃采光顶以共同的杆件组合成的一个联体玻璃采光顶，玻璃采光顶与玻璃幕墙以共用的杆件组合成一个联体采光顶与幕墙体系。
它随建筑造型不同千变万化。
中庭天窗构造设在屋顶上的窗为天窗。
进深或跨度大的建筑物，室内光线差，空气不畅通，设置天窗以增强采光和通风，改善室内环境。
所以在宽大的单层厂房中，天窗的运用比较普通。
近30年来，在大型公共建筑中设置中庭甚为流行，于是天窗在民用建筑中也日渐多起来。
美国建筑师约翰·波特曼是第一个将中庭引入现代旅馆的人，1967年他在亚特兰大海特经纪旅馆中设计了中庭，立刻吸引了众多的旅客。
从此世界旅馆业竞相效仿，后来在其他建筑中运用，也获得成功。
现在，无论在旅馆、购物中心、贸易中心、娱乐中心、办公楼、图书馆、还是在银行、博物馆、医院、学校、展览馆，甚至在住宅中都出现了中庭设计。
中庭是一个多功能空间，既是交通枢纽，又是人们交往活动的中心，所以有人称它为共享大厅。
厅内常布置庭园、水景、小岛、绿色植物，要求有充足的自然光，所以人们又把它称为四季大厅。
中庭的突出特点是具有半室内半室外的空间环境性质，认识这一点对天窗设计具有重要意义。
以下从中庭天窗的设计要求、天窗形式、天窗构造三个方面进行论述。
一、中庭天窗的设计要求二、中庭天窗形式三、中庭天窗构造中庭天窗的设计要求设计中庭天窗应满足以下要求：（一）中庭内有良好的光环境和热环境中庭是一个具有半室内半室外性质的高大空间。
从半室外性质讲，中庭内需要引入充足的自然光，创造出半室外的光环境；从半室内性质讲，应使位于中庭底部的空间能保持舒适的温度，人们在其中活动不受外界气候的干扰，以体现出半室内的热环境，要做到这些，需要从以下几方面着手。
首先，应选择好天窗形式（将在随后加以论述）。
就总体来说，适合于中庭天窗的形式有两大类：一类是光线从顶部来的天窗，通常称为玻璃顶；另一类是光线从侧面来的天窗。
地处温带气候或常年阴天较多的地区，最好选用玻璃顶，它的透光率高，比侧向进光的天窗透光率至少高出5倍以上，所以在阴天多和不太炎热的地区选用这类天窗，既可使中庭获得足够的自然光，又不致造成室内过热现象，光环境和热环境都能满足要求。
玻璃采光顶一、玻璃采光顶的概述采光顶（Skylight）,由透光面板与支撑体系组成，不分担主体结构所受作用且与水平方向夹角小于75°的建筑围护结构。
玻璃采光顶具有通透、采光的功能，在建筑中起到了画龙点晴的作用。
二、玻璃采光顶的分类玻璃采光顶可按照玻璃面板支撑形式和支撑结构形式进行分类。
其中玻璃采光顶按面板支撑结构形式可分为：框架玻璃采光顶（半隐框或隐框）、点式玻璃采光顶、全玻式玻璃采光顶；按支撑结构形式可分为：钢结构玻璃采光顶、铝结构玻璃采光顶、索结构玻璃采光顶、索穹顶结构玻璃采光顶、玻璃结构采光顶、以及其他支承结构玻璃采光顶。
本章按照玻璃面板支撑结构形式对工程设计中常经常采用的玻璃采光顶进行简要阐述。
三、玻璃采光顶的构造1、框架式玻璃采光顶框架式玻璃采光顶是指玻璃面板通过框架式实现和支撑结构连接固定的形式，框架式玻璃采光顶的主要构造层次为：玻璃面板——铝合金副框（铝合金压座）——铝合金压座——转接件（钢材或铝材）——支撑结构体系（钢结构或铝结构）——遮阳系统（根据需要设置）——防坠落安全构造措施（根据需要设置）。
根据相关规范要求，考虑到采光的安全性及节能要求，设计中采光顶钢化玻璃应采用均质钢化玻璃或超白钢化玻璃，以降低玻璃的自爆率，提高采光顶的安全性；当采光顶的玻璃最高点距离地面或楼面的距离大于3米时，应采用夹层玻璃或夹层中空玻璃，且夹胶层位于下侧；针对重点工程，在人流比较密集的采光顶下侧采取安全构造措施:诸如增加金属格栅或不锈钢丝网等，以防止玻璃破裂后整体脱落。
同时，根据建筑采光及遮阳的需要可在玻璃采光顶的外部设置遮阳百叶或在室内设置遮阳卷帘，以保证室内的舒适性。
2、框架式玻璃采光顶的结构形式框架式玻璃采光顶主要受力结构形式可采用钢结构梁系框架、钢结构桁架、钢结构拱和组合拱结构、铝合金梁系框架等形式。
(1) 钢结构梁系框架梁系结构玻璃采光顶系统包括单梁、主次梁、交叉梁等，是采光顶常用支撑结构，受力明确，计算方便，加工及施工安装比较简单，应用于玻璃雨篷和中小跨度的玻璃屋顶。
玻璃中庭建筑设计方案模板【注】本文是玻璃中庭建筑设计方案模板，按照设计方案的内容和结构，进行详细的描述，以供参考。
一、设计背景玻璃中庭建筑作为一种独特的建筑形式，越来越受到人们的关注和喜爱。
本设计方案旨在打造一个现代化、绿色、开放式的建筑空间，为人们提供一个舒适、自然和与外界充分连接的居住与工作环境。
二、设计理念1. 自然环境融合通过采用大面积玻璃幕墙，使室内与室外自然环境完美融合。
同时，通过布置植物景观和水景等元素，营造舒适、宜人的居住与工作环境。
2. 空间流畅与连贯通过合理规划建筑布局和空间划分，使不同功能区域之间形成良好的流线，提高空间的连贯性和利用效率。
充分考虑人们的活动习惯和舒适感受，打造宽敞明亮的空间。
3. 结构简洁与协调在设计中，注重结构的简洁性和协调性，以减少各种不必要的装饰和杂物，突出建筑本身的美。
同时，通过灵活使用玻璃幕墙和钢结构等材料，创造轻盈感与透明感。
三、空间布局1. 入口大厅入口大厅是整个建筑的门面，设计应注重空间感和氛围烘托。
采用玻璃幕墙包围，使整个大厅与室外景观形成一种延续感，并且提供充足的自然光线。
布局灵活，可设置迎宾台、休息区和展示区等。
2. 中庭空间中庭空间是本建筑的核心和灵魂，应充分考虑舒适性和可利用性。
中庭顶部采用大面积玻璃屋顶设计，让自然光线充分进入，形成室内明亮的日间照明条件。
中庭内部设置绿化景观和水景，形成一个和谐、宜人的户外休闲空间。
3. 办公区域办公区域应考虑到工作人员的舒适感和工作效率。
采用开放式的布局，通过玻璃隔断将各个办公区域分隔开来，既保证了私密性，又不影响空间的连贯性。
设置合适的照明和通风设施，提供良好的办公环境。
4. 商业区域商业区域应以开放、通透为设计原则，给人一种开放式购物体验。
可设置商店、餐厅和咖啡厅等功能，提供多样化的服务和娱乐选择。
5. 公共设施在建筑内部设置适当的公共设施，如卫生间、会议室、休息室等，以方便居住和工作人员的使用。
浅谈玻璃幕墙设计中的中厅采光方式摘要：在使用玻璃时，除了热量方面，它和外部的关系以及用来照明也是很重要的方面。
除了使用日光意味着节省能量，因为减少了使用人工照明带来的耗电量，同时避免了室内过热。
日光对室内空气或居民的影响是无可争议的，但这些影响很难用数值方法来评估。
下面重点就中厅采光方式作一些介绍。
关键词：玻璃幕墙；采光；中厅Abstract: in the use of glass, in addition to heat, it and external relations and used for lighting is also very important. In addition to using sunlight means that save energy, reduce the use of artificial lighting because bring power consumption, and avoids the indoor overheat. Sunlight to indoor air or the influence of the residents is beyond dispute, but the impact is difficult to use the numerical method to evaluate. The key period of the hall for some way daylighting is introduced.Keywords: glass curtain wall; Daylighting; In office使用日光的传统方法是在建筑物的四周或屋顶开孔。
近年来流行使用中厅，也就是在内部庭院使用玻璃，这种形式特别是在办公或商业建筑中使用较多。
如果没有其他相关因素，那么在这种常规条件下的照明效果是可以知道的并且相对较容易预测。
湖北省妇幼保健院光谷分院项目一期门诊楼裙房屋面采光顶专项施工方案编制人：审核人：审批人：编制单位：民族建设集团有限公司编制时间：2018年12月1日目录第一章工程概况1.1概述 1 1.2 工程概况 1 1.3项目特点 1 第二章总体实施方案2.1项目目标及主要施工内容 2 2.2项目实施组织形式 2 2.3项目阶段划分 3 2.4项目工作分解结构 3 2.5项目采购计划 3 2.6项目沟通与协调程序 5第三章施工保障措施3.1施工保障措施责任人 5 3.2构件运输保护措施 9 3.3施工现场布置 10第四章钢结构制作工艺4.1钢梁的制作工艺 12 4.2、组装焊接 12 4.3 喷砂、油漆 14 4.4 发货 14第五章安装方案5.1采光顶施工措施14 5.2采光顶幕墙系统各部位安装节点175.3 安装工艺流程195.3.1测量放线195.3.2锚栓预埋205.3.3钢结构工厂加工制作（含涂刷防腐防锈漆）205.3.4钢架吊装及运输225.3.5钢架安装245.3.6钢结构连接255.3.7玻璃面板安装255.3.8打胶、清洁26 第六章施工总进度计划及进度保证措施6.1组织措施 27 6.2其它保证措施 27 6.3工期保障措施 28 第七章质量标准及质量保证措施7.1、质量管理 29 7.2、建立质量管理制度 30 7.3、质量保证措施 30 7.4、质量控制程序 31 第八章施工安全及文明施工措施8.1安全健康管理措施 33 8.2现场文明施工 36 8.3、环境保护措施 36 8.4安全管理机构主要职责 378.5、安全生产施工措施 388.6、安全组织技术措施 398.7、文明施工措施 41第九章应急预案9.1、高处坠落事故应急处理与响应预案 42 9.2、物体打击事故应急处理与响应预案 43 9.3、起重作业过程中突发故障应急处理与响应预案 44第十章冬季施工安全措施第一章工程概况1.1概述本次施工范围为湖北妇幼保健院光谷分院项目（一期）门诊楼裙楼屋面采光顶，在施工阶段，我们将结合以往类似工程施工管理经验，严格执行执行规范及法规、强制性文件，以确保实施优质、按期、高效、低耗、安全、文明地完成本工程的建设。
中庭玻璃采光顶的构造设计
玻璃采光顶是中庭建筑不可缺少的装饰和采光并重的一种屋面，主要是为了解决室内的采光，后来逐渐发展成为现在的以装饰和采光为目的的一种新的建筑形式。
玻璃采光顶的技术设计难度较大，其荷载除自重、风荷载外，还要考虑雨雪等荷载。
不但要考虑正压力，更要考虑负压力；不但考虑防漏水，更要考虑防止因玻璃破碎造成的不安全因素。
1、玻璃采光顶的形式
玻璃采光顶可分为：单体——即单个被玻璃采光顶；群体——在一个屋盖系统上，若干单体玻璃采光顶在钢结构或钢筋混凝土结构支承体系上组成一个玻璃采光顶群；联体——由几种玻璃采光顶以共用杆件连成一个整体的玻璃顶。
1.1单体玻璃采光顶
按外形造型可分为斜坡形、锥形、半圆形、1/4圆形、圆穹形、拱形等。
（1）斜坡形——斜坡式采光顶可分为单坡、双坡、多坡、折线形等多种形式。
采光顶的坡度一般为18度—30度，每一坡面的长度不宜过大，一般控制在15m以内，用钢或铝合金作天窗骨架。
（2）锥形——通常采用的有棱锥和圆锥两种。
采光顶由杆件组合成锥形，玻璃按分块形状及尺寸分别制作后安装在杆件上。
（3）半圆形——杆件与玻璃以一个同心圆基准弯成半圆形，再组合成半圆采光顶。
（4）1/4圆形—杆件与玻璃按同心圆各自弯曲成型，再组合成四分之一的圆外形的采光顶。
（5）圆穹形——以一个同心圆将杆件和玻璃弯曲成符合各自所在的部位圆曲形，再组合成圆采光顶。
（6）拱形——拱形天窗的轮廊一般为半圆形，拱形天窗用金属材料做拱骨架，根据中庭空间的尺度大小和屋顶结构形式，可以布置成单拱，或几个并列布置成连续拱。
1.2玻璃采光顶群
在一个屋面单元上，可以由若干个单体玻璃采光顶组合成玻璃采光顶群，采光顶群按平面布置方式可分为连续式和间隔式。
1.3联体玻璃采光顶
联体玻璃采光顶是指几种不同形式的单体玻璃采光顶以共同的杆件组合成的一个联体玻璃采光顶，玻璃采光顶与玻璃幕墙以共用的杆件组合成一个联体采光顶与幕墙体系。
它随建筑造型不同千变万化。
2玻璃采光顶的构造设计要求
中庭玻璃采光顶的构造设计要求主要是指安全性能、抗震性能、防雷性能、防火性能等。
对密闭性采光顶还有气密性、水密性、保温性能、隔声性能的要求。
2.1安全性能
采光顶的各组成构件应具有较高的承载力，以满足抵抗风荷载、雨雪荷载、地震荷载以及构件自重的能力。
各构件必须具有足够的强度，并保证连接牢固可靠
2.2抗震性能
根据对玻璃采光顶震害分析，在地震作用下玻璃采光顶震害有两种类型：
（1）平面结构形式为单坡、双坡、半圆形的采光顶，在横向水平地震作用下，玻璃采光顶与柱头连接部位易产生破坏，玻璃采光顶底部受挤压，跨度方向变形；双坡、半圆屋脊处开裂，单坡跨中过度弯曲而破坏。
在纵向水平地震作用下，玻璃易错动而掉落，杆件倾倒，支撑破坏，采光顶倾覆。
（2）空间结构形式的锥体，在地震作用下玻璃采光顶与主支撑体系的连接部位易产生破坏，或者因主支撑体系水平变形过大而使玻璃顶挤压变形过大而产生破坏。
2.3空气渗透性能
玻璃采光顶的空气渗透性能对于需要采暖和采用空调的中庭建筑有重大影响。
因此在选材上，应选择气密性能良好的玻璃骨料，并且注意玻璃与骨料之间的密封处理，对于可开启的天窗，材料的选择更为重要。
2.4防水性能
防水性能是指玻璃采光顶在风雨同时作用下或积雪局部融化屋面积水情况下，玻璃采光顶组织雨水渗漏内侧的能力。
采光顶常常是成片布置，因此要有足够的排水坡度，细部构造应注意接缝的密封，防止渗水。
2.5防结露性能
当室内外存在较大温差时，玻璃表面遇冷会产生凝结水，即所谓的结露现象。
解决这一问题，可以选择中空玻璃等热工性能好的透光材料；提高采光顶内侧的表面温度，防止结露。
构造上，玻璃采光顶坡面设计坡度不应小于18度，便于结露水沿玻璃下泄以防止其滴落。
2.6保温性能
玻璃采光顶的保温性能，是指在玻璃采光顶内外侧存在空气温差条件下，玻璃采光顶阻抗从高温一侧向低温一侧传热的能力，玻璃采光顶接受太阳辐射热量大，如果靠空调来维持室内温度，冷负荷很大，运转费用巨大，因此要尽量提高玻璃采光顶的热工性能。
2.7隔声性能
玻璃采光顶的隔声性能比普通屋盖隔声性能差得多，要保持室内安静环境，必须控制玻璃采光顶的隔声性能。
在隔声方面，中空玻璃的隔声性能明显优于单层玻璃。
2.8抗冲击性能
玻璃采光顶各件抵抗由于天气原因或人为原因产生的不确定撞击的能力。
提高采光顶的抗冲击性能应提高采光顶各维护构件的强度，在透明材料上的选择上，应选用安全性能较好的夹层玻璃、钢化玻璃等。
2.9防火性能
主要是指封闭空间玻璃采光顶的防火设计。
近年来的中庭共享空间的特殊形式，以大型建筑的内部空间为核心，综合多种功能空间而创造出一个引人注目的美妙环境。
这种共享无疑是成功之作，但贯穿全楼或多层的封闭天井却使防火分区面积大大超过规定，而且火灾的烟热不易排出，需要寻求解决的途径，以便技能保存共享空间，又可解决防火、排烟及分区面积限制的问题。
2.10防雷性能
玻璃采光顶一般位于建筑物顶部，而且用金属杆件制成，其防雷要求特别严格。
一般情况无法在玻璃采光顶上设置防雷装置，而是将玻璃采光顶设在建筑物防雷保护范围之内，即璃采光顶要设在建筑物防雷装置45度线之内，且防雷装置的冲击接地电阻≤10Ω。
