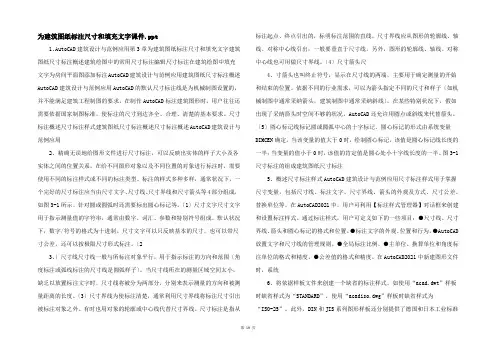

为建筑图纸标注尺寸和填充文字课件.ppt1、AutoCAD建筑设计与范例应用第3章为建筑图纸标注尺寸和填充文字建筑图纸尺寸标注概述建筑绘图中的常用尺寸标注编辑尺寸标注在建筑绘图中填充文字为房间平面图添加标注AutoCAD建筑设计与范例应用建筑图纸尺寸标注概述AutoCAD建筑设计与范例应用AutoCAD的默认尺寸标注线是为机械制图设置的，并不能满足建筑工程制图的要求，在制作AutoCAD标注建筑图形时，用户往往还需要依据国家制图标准，使标注的尺寸到达齐全、合理、清楚的基本要求。
尺寸标注概述尺寸标注样式建筑图纸尺寸标注概述尺寸标注概述AutoCAD建筑设计与范例应用2、精确无误地给图形文件进行尺寸标注，可以反映出实体的样子大小及各实体之间的位置关系，在给不同图形对象以及不同位置的对象进行标注时，需要使用不同的标注样式或不同的标注类型。
标注的样式多种多样，通常状况下，一个完好的尺寸标注应当由尺寸文字、尺寸线、尺寸界线和尺寸箭头等4部分组成，如图3-1所示。
针对圆或圆弧时还需要标出圆心标记等。
〔1〕尺寸文字尺寸文字用于指示测量值的字符串，通常由数字、词汇、参数和特别符号组成。
默认状况下，数字/符号的格式为十进制。
尺寸文字可以只反映基本的尺寸，也可以带尺寸公差，还可以按极限尺寸形式标注。
〔23、〕尺寸线尺寸线一般与所标注对象平行，用于指示标注的方向和范围〔角度标注或弧线标注的尺寸线是圆弧样子〕。
当尺寸线所在的测量区域空间太小，缺乏以放置标注文字时，尺寸线将被分为两部分，分别来表示测量的方向和被测量距离的长度。
〔3〕尺寸界线为使标注清楚，通常利用尺寸界线将标注尺寸引出被标注对象之外。
有时也用对象的轮廓或中心线代替尺寸界线。
尺寸标注是指从标注起点、终点引出的，标明标注范围的直线。
尺寸界线应从图形的轮廓线、轴线、对称中心线引出，一般要垂直于尺寸线。
另外，图形的轮廓线、轴线、对称中心线也可用做尺寸界线。
〔4〕尺寸箭头尺4、寸箭头也叫终止符号，显示在尺寸线的两端，主要用于确定测量的开始和结束的位置。
济源职业技术学院教案首页济源职业技术学院教案首页第七章 AutoCAD2004尺寸标注及文本注写一、本章重点：1．掌握文本的注写与修改；2．尺寸标注命令的使用3．尺寸标注编辑命令；二、本章难点：1．文本注写的设置；2．尺寸标注的应用。
三、本章要求：通过本章的学习，初步了解AutoCAD2004尺寸标注基本规定，能够正确使用文本和尺寸标注命令。
能画图并标注尺寸四、本章内容：§7—1 文本的注写与修改文字是工程图样中不可缺少的一部分。
为了完整的表达设计思想，除了正确的用图形表达物体的形状、结构外，还要在图样中标注尺寸、注写技术要求、填写标题栏等。
这些内容都要注写文字或数字。
AutoCAD 2004提供了很强的文字处理功能，支持TmeType字体传统和扩展的字符格式等，AutoCAD 2004中文版还提供了符合国家标准的汉字和西文字体，使工程图样中的文字清晰、美观，增强图形的可读性。
本章着重介绍文字的标注、编辑方法、尺寸标注及标注编辑命令。
在图形中书写文字时，首先要确定采用的字体文件、字符的高宽比及放置方式．这些参数的组合称为样式。
缺省的文字样式名为STANDARD，用户可以建立多个文字样式，只能选择其中一个为当前样式(汉字和字符，应分别建立文字样式和字体)，且样式名与字体要一一对应。
建立文字样式可按以下方法操作。
一、新建文字样式1.调用(1)命令行：STYLE(2)菜单：格式→文字样式采用上述任何一种方法后，显示如图所示的文字样式对话单击“新建”按钮显示如下图所示的新建文字样式对话框单击“确定”按钮便建立了一个新的文字样式名。
二、设置字体名和高度（1）在“字体名”列表中选择字体名称，确定字体高度（若写单行文字，可以在命令窗口输入字高），用户还可以根据需要选择字体效果（2）单击“应用”按钮→单击“关闭”按钮（建议汉字字体设TT仿宋GB2312,）三、特殊字符在图形中书写文字时，除了可以输人汉字、英文字符、数字和常用符号外．AutoAD2004还提供了控制码及部分特殊字符。
