《常见尺寸标注》课件

尺寸线终端画成箭头。
2.小于或等于半圆的圆弧尺寸一般标注半径；标注时，在尺寸数字前
加注半径符号“R”。应标注在是圆弧的视图上。
C组：球的尺寸标注
标注球面时，应在符号“φ”或“R”前加注符号“S”；
对于螺钉、铆钉等的球体，在不致引起误解时，可省略符
号“S”。
普通线性尺寸：尺寸数字
垂直尺寸：尺寸数字字头朝左水平尺寸：尺寸数字字头朝上倾斜尺寸：尺寸数字字头有朝上趋势
欢迎来听课！
1 2
常见尺寸标注类型常见尺寸标注的方法
3 练习巩固
常见尺寸标注类型
（1）普通线性尺寸标注（2）圆的尺寸标注（3）球的尺寸标注
（4）圆弧的尺寸标注（5）角度的尺寸标注
英尺（6）对称图形的尺寸标注
（7）小尺寸、倒角等的尺寸标注
英寸
分钟
A组பைடு நூலகம்线性尺寸标注
1.线性尺寸的数字方向，水平方向字头朝上，竖直方向字头朝
圆的尺寸标注：
完整圆
1.标注直径，尺寸数字前加注“φ”。 2.尺寸终端为箭头
半圆：标注半径时，尺寸数字前加注“R”
球的尺寸标注
直径（Sφ）半径（SR）
在不致引起误解的情况下可省略“S”。
左，倾斜方向字头保持朝上的趋势。
2.标注线性尺寸时，尺寸线必须与所标注线段平行；当有几条相互平行
的尺寸线时，应该小尺寸在内，大尺寸在外，以保持尺寸清晰。
B组：圆的尺寸标注
1.圆或大于半圆的圆弧及跨于两边的同心圆弧的尺寸应标注直径；标
注时，在尺寸数字前加注直径符号“φ”。且尺寸线必须通过圆心，

尺寸标注方法PPT课件

错误
正确
标其中之一
20
21
五、组合体的尺寸注法
尺寸标注的要求：尺寸完整、数值正确、注写清晰、配置合理。
1、尺寸基准确定形体位置的点、线、面，选择长、宽、高三个方向的尺寸基准。 2、尺寸的种类（1）定形尺寸确定形体大小的尺寸；（2）定位尺寸确定形体相对基准位置的尺寸；（3）总体尺寸总的长、宽、高。
② 尺寸数字的方向一般应要求字头向上，当尺寸线竖直时数字写在尺寸线的左侧、字头向左。
③ 避免在30°范围内标注尺寸，不可避免时可采用引出标注。
④ 尺寸数字不允许被任何图线穿越或分割，否则必须将图线断开。
数字高度3.5毫米 30°
1 0
16
16
16
16
中心线断开
4
（2）尺寸线
① 尺寸线的两端采用箭头
3、组合体的尺寸标注步骤：（1）形体分析，看懂组合体的形状结构；（2）选择三个方向的基准；（3）先标定形尺寸，然后标注定位尺寸； 22
举例
23
Hale Waihona Puke 2019/10/1724
当几段圆弧位于同一圆周时，将这些圆弧假想地连接起来，若超过半圆，则标注直径。
10
（4）狭小部位尺寸
5 3 23 5
●
●●
●
35 3 5
3
11
二、平面图形的尺寸注法（1）平面图形尺寸分析
水平方向基准
定形尺寸：确定图形大小的尺寸。
定位尺寸：确定图形各部分相对位置的尺寸。
尺寸基准：用来确定图线位置的点和直线，一般选择对称中心线、轴线和重要的轮廓线作为尺寸基准。
7~10
（d）一连串连续的尺寸，应排列在一条直线上，不要注成封闭的尺寸链。

尺寸标注方法 ppt课件

（7）尺寸标注不能重复。
（8）半圆或不足半圆的圆弧要标注半径。
R6
R3
ppt课件
6
（2）直径尺寸
标注直径尺寸时，在尺寸数字前加注符号。标注球面直径时，在尺寸数字前面加主符号 S
10
10
5 5
20
ppt课件
S10
7
（3）半径尺寸
标注圆弧的半径尺寸时，尺寸数字前加符号R；标注球面半径时，应在尺寸数字前加符号 SR
2、尺寸的种类（1）定形尺寸确定形体大小的尺寸；（2）定位尺寸确定形体相对基准位置的尺寸；（3）总体尺寸总的长、宽、高。
3、组合体的尺寸标注步骤：（1）形体分析，看懂组合体的形状结构；（2）选择三个方向的基准；
（3）先标定形尺寸pp，t课件然后标注定位尺寸；
20
举例
ppt课件
21
10
ppt课件
4
（4）尺寸数字一般标注在尺寸线上方，且不可被任何图线穿过，尺寸数字在水平方向应该标注在尺寸线左边。
ppt课件
5
基本规则
（5）标注尺寸时尽量使用符号和缩写词，如直径
、半径R、球直径S、球半径SR。
（6）尺寸不应闭合，如图中尺寸30+40=70，只能标注30、40和70三个尺寸中任意两个。
●
35 3 5

3
ppt课件
10
二、平面图形的尺寸注法（1）平面图形尺寸分析
水平方向基准
定形尺寸：确定图形大小的尺寸。
定位尺寸：确定图形各部分相对位置的尺寸。
尺寸基准：用来确定图线位置的点和直线，一般选择对称中心线、轴线和重要的轮廓线作为尺寸基准。
竖直方向基准

工程图学基础课件-尺寸标注

数字高度3.5毫米
16 10
尺寸界线尺寸线
20 35
平行
最好7<L<10
尺寸界线超出箭头约2毫米
尺寸线不能用其它图线代替，也不得与其它图线重合。
标注线性尺寸时尺寸线必须与所标注的线段平行。
尺寸界线由图形的轮廓线、轴线或对称中
心线引出，也可以利用轮廓线、轴线或对
称中心线作尺寸界线。
64
轴线
20
轮廓线
45 48 68
80 100
尺寸线注法
尺寸线不能和任何线相交
多余标注
一般数字应注在尺寸线的上方，也可注在尺寸线的中断处。
水平方向字头向上
340
数字在尺寸线上
数字在尺寸线中断处 340
Ф190 Ф190
垂直方向字头向左
垂直方向字头向左
线性尺寸数字的方向
尽可能避免在 30°内标注尺寸
30°
16
16
尺寸数字不可被任何图线所通过，否则必须将该图线断开。
16
10
无法避免时标注图
16
中心线断开
三、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸
⑴ 尺寸线应画成圆弧，其圆心是该角的顶
点。尺寸界线沿径向引出。圆弧的半径则
根据图中的需要确定。
角度数字一
律水平书写
60°
90°
25° 5°

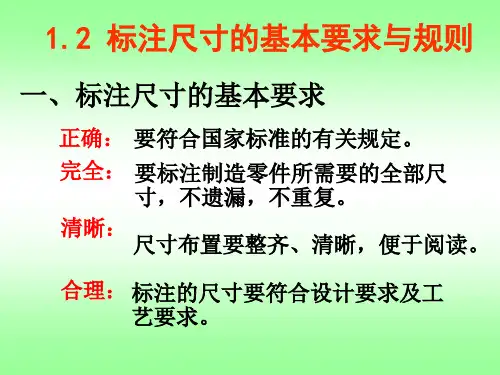

1.2 标注尺寸的基本要求与规则
一、标注尺寸的基本要求
正确：要符合国家标准的有关规定。完全：要标注制造零件所需要的全部尺
寸，不遗漏，不重复。清晰：
尺寸布置要整齐、清晰，便于阅读。
合理：标注的尺寸要符合设计要求及工艺要求。

国家标准尺寸标注 ppt课件

h
h
3、尺寸标注示例
尺寸数字无法避免被图线通过时
尺寸数字不能被图样上任何图线通过，不可避免时，必须在注写尺寸数字处将图线断开。
ppt课件 38
3、尺寸标注示例
进行尺寸标注时，必须按国标使用符号和缩写词
ppt课件
39
简化标注方法
标注尺寸时，可采用带箭头的指引线。
ppt课件
40
简化标注方法
标注尺寸时，也可采用不带箭头的指引线。均匀分布的相同直径的小孔其尺寸标注可采用“6×Ф3 EQS” 的形式。
15
线型用途举例
可见轮廓线粗实线
对称中心线细点画线
剖面线细实线
不可见轮廓线虚线
尺寸线、尺寸界线细实线
孔的轴线细点画线
视图与剖视的分界线 ppt课件波浪线
相邻辅助零件的轮廓线 16 双点画线
注意
应在线段处相交
圆的中心线超出圆外2～5mm 点画线首末端处应是线段，不是点
小圆中心线可由
2~3mm
尺寸界线 10
尺寸界线
尺寸线
ppt课件 21
尺寸界线
ppt课件
22
（2）尺寸线必须用细实线单独画出，不能用其他任何图线代替，也不能画在其他图线的延长线上。标注时，尺寸线应与所标注线段平行。
尺寸线互相平行时，大尺寸线画在小尺寸线之外，以免尺寸线和尺寸界线相交，间隔 5-7mm。
ppt课件
1
§1-1 制图基本规定
一、图纸幅面及格式
二、标题栏
三、比例
四、字体
五、图线
ppt课件 2
一、图纸幅面及格式
c a c B
留有装订边，a值较大

课尺寸标注PPT课件

8
以下操作及选项的意义与“半径”标注（DIMRADIUS）命令相同。 3. 圆心标记 (1) 功能用于标注圆心的中心标记或中心线。有3种情况，如图8-28所示。 (2) 调用菜单：标注(N)→角度(A) 命令行：DIMANGULAR 工具栏：
(3) 格式命令：（输入命令）
选择圆弧，圆，直线或<指定顶点>：（选择圆弧、圆、直线或指定顶点）
5
3. 基线标注 (1) 调用菜单：标注(N)→基线(B) 命令行：DIMBASELINE 工具栏： (2) 格式命令：（输入命令）指定第2条尺寸界线起点或[取消(U)/选择(S)]<选择>：（指定第2条尺寸界线起点或选项） 4. 连续标注
6
(1) 调用
菜单：标注(N)→连续(C)
命令行：DIMCONTINUE
14
(2) 调用
命令行：DIMEDIT
工具栏：
(3) 格式
命令：（输入命令）
输入标注编辑类型[默认(H)/新建(N)/旋转(R)/倾斜(O)]<默认>：（选项）
选择对象：（选择要修改的标注对象）3Biblioteka 编辑尺寸文字(1) 功能
用于编辑尺寸数字。
(2) 调用
命令行：DIMTEDIT
工具栏：
(3) 格式
10
命令：（输入命令）
指定第一条引线点或[设置(S)]<设置>：（指定引线的起点或设置）
8.2.7 坐标标注 (1) 功能标注图形中一点的X，Y坐标和一条引导线。 (2) 调用菜单：标注(N)→坐标(O) 命令行：DIMORDINOTE 工具栏：
(3) 格式命令：（输入命令）
指定点坐标或[X基准(X)/Y基准(Y)/多行文字 (M)/文字(T)/角度(T)]：（指定点或设置）标注文字=（文字数值）
