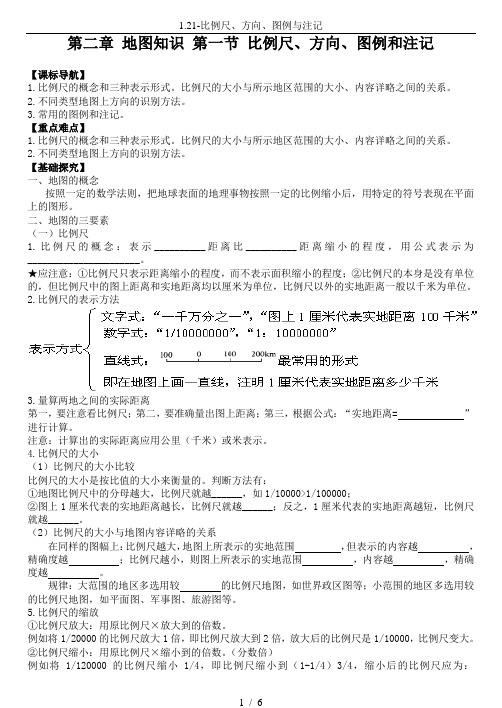

第二章地图知识第一节比例尺、方向、图例和注记【课标导航】1.比例尺的概念和三种表示形式。
比例尺的大小与所示地区范围的大小、内容详略之间的关系。
2.不同类型地图上方向的识别方法。
3.常用的图例和注记。
【重点难点】1.比例尺的概念和三种表示形式。
比例尺的大小与所示地区范围的大小、内容详略之间的关系。
2.不同类型地图上方向的识别方法。
【基础探究】一、地图的概念按照一定的数学法则，把地球表面的地理事物按照一定的比例缩小后，用特定的符号表现在平面上的图形。
二、地图的三要素（一）比例尺1.比例尺的概念：表示__________距离比__________距离缩小的程度，用公式表示为______________________。
★应注意：①比例尺只表示距离缩小的程度，而不表示面积缩小的程度；②比例尺的本身是没有单位的，但比例尺中的图上距离和实地距离均以厘米为单位，比例尺以外的实地距离一般以千米为单位。
2.比例尺的表示方法3.量算两地之间的实际距离第一，要注意看比例尺；第二，要准确量出图上距离；第三，根据公式：“实地距离= ”进行计算。
注意：计算出的实际距离应用公里（千米）或米表示。
4.比例尺的大小（1）比例尺的大小比较比例尺的大小是按比值的大小来衡量的。
判断方法有：①地图比例尺中的分母越大，比例尺就越______，如1/10000>1/100000；②图上1厘米代表的实地距离越长，比例尺就越______；反之，1厘米代表的实地距离越短，比例尺就越______。
（2）比例尺的大小与地图内容详略的关系在同样的图幅上：比例尺越大，地图上所表示的实地范围，但表示的内容越，精确度越；比例尺越小，则图上所表示的实地范围，内容越，精确度越。
规律：大范围的地区多选用较的比例尺地图，如世界政区图等；小范围的地区多选用较的比例尺地图，如平面图、军事图、旅游图等。
5.比例尺的缩放①比例尺放大：用原比例尺×放大到的倍数。
三、地图一、地图三要素：比例尺、方向、图例和注记1、比例尺：也叫缩尺比例尺=图上距离/实际距离1比例尺的大小与地图的详略：在同样的图幅上：比例尺越大,地图上所表示的实际范围越小,但表示的内容越详细,精确度越高;比例尺越小,则表示的范围越大,内容越简单,精确度越低;规律：大范围的地区多选用较小的比例尺地图;如世界政区图、中国政区图等;小范围的地区多选用较大的比例尺地图;如平面图、军事图、旅游图等;2比例尺的缩放：比例尺放大：用原比例尺放大到的倍数; 例如将1/10000的比例尺放大1倍,即比例尺放大到2倍,放大后的比例尺是1/5000,比例尺变大;缩放后图幅面积的变化：比例尺放大后的图幅面积=放大到的倍数之平方;如将比例尺放大到原图的2倍,则放大后图幅面积是原来的4倍;2．方向：1在有经纬网的地图上判读：经线指示南北,纬线指示东西;2在有指向标的图上判读：指向标指示北方;3在没有任何标记得图上判读：遵循“上北下南,左西右东”;3．图例和注记二、地图的种类一等值线图等值线图包括等高线图、等深线图、等温线图、等降水量线图等;以等高线图为例;1、等高线地形图的判读1基本概念a.海拔高度也即绝对高对：某个地点高出海平面的垂直距离,我国的海拔是高出黄海海平面的距离;b.相对高度：两个任意地点的绝对高度之差,是一个相对概念;c.等高线：把海拔相同的各点连成的线;等高线除陡崖外都不能交叉;d.等高距：地图上相邻等高线之间的垂直距离;同一幅地图中,等高距都相同;2地形类型及其等高线平原：海拔200米以下,等高线稀疏,广阔平坦的地形；丘陵：海拔500米以下,相对高度小于100米;山地：海拔500米以上,相对高度大于100米,等高线密集;高原：海拔高度大,相对高度小,等高线在边缘十分密集,而顶部明显稀疏;盆地：中间低、四周高的地形;3等高线与坡度之间的关系同一幅图中,等高线越密集,坡度越大；等高线越稀疏,坡度越小;例如读华北基地地形图图1,据图判断①②③④四条坡面线的坡度比较A.①<③B.①<②C.①>②D.③=④有时候图上看不出密集与稀疏时,可根据坡度=垂直相对高度/水平距离来决定;4常见地形等高线的形状特征a.山顶：等高线闭合,且数值从中心向四周逐渐降低b.盆地或洼地：等高线闭合,且数值从中心向四周逐渐升高注意：示坡线是垂直于等高线的短线,指示斜坡降低的方向;示坡线通常绘在沿山脊及山谷线的方向上,它总是指向海拔较低的方向,有时也叫做降坡线;通过识坡线区别山地和盆地;c.鞍部：两个山顶中间的低地,形似马鞍d.山谷和山脊：等高线弯曲时,凸高为谷,凸低为脊e. 陡崖：几条不同高度的等高线相交在一起的地方;陡崖相对高度计算方法：n-1d ≤ΔH<n+1dn 表示相交的等高线的条数,d 表示等高距例：如图所示 崖顶的海拔：250 ≤ H < 300崖底的海拔： 100 < H ≤ 150陡崖的相对高度： 100 ≤ H < 2002、地形剖面图由等高线地形图为基础转绘而成的,能更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓;1地形剖面图的画法步骤简介2地形剖面图判读方法： a.识别地形剖面图的水平、垂直比例大小； A.确定水平和垂直比例尺B.确定基线高程C.作基线的平行线D.量出交点的距离并标出并做基线垂线;b.根据题目条件和图像形态或区域位置信息,判断经纬度位置；c.与相关的分布图、特征示意图的知识进行联系,分析作答;例如：读沿我国北回归线所作的剖面图,回答1下列对该地区的叙述,正确的是A．a地区的水能、铁矿及太阳能资源丰富B．a、b两处是我国重要的油菜、天然橡胶、甘蔗等经济作物的生产基地C．c所在的山脉蕴藏丰富的金、铜等金属矿D．b 处是我国少数民族居住最集中的地区220世纪90年代以来,新修建的穿过该剖面的铁路线是①焦柳线②南昆线③京九线④京广线A．③B．①③C．②④D．②③3、等高线地形图的应用1水电站建设大坝：选址在峡谷处;水库：选址在盆地处;关键点：大坝建设后,应和有关等高线形成闭合的区域作为库区范围;1、下图中干流的流向____________________;2、河流上流段四大支流画法错误的是：；理由是 ;3、该地拟建一水库请选出大坝的坝址；AB两个村庄需要搬迁的是 ;2交通干线的建设一般要求与等高线平行好处：坡度缓,工程难度小,而且安全3与河流的关系：河流一般发育在山谷地形处,山脊一般是河流的分水岭4通视情况：人的视线为一直线,要求在视线以上无地形障碍;方法：将两点连成直线作为剖面线,先作地势高低起伏的简单判断,再以地形剖面图示意,可作精确判断;例如：EFG三个地点中,能目测到公路上经过H处车辆的是___;4、分层设色地形图陆地上海拔从高到低依次为上褐色、浅褐色、浅绿色、绿色,海洋部分按深度的增加由浅到深的蓝色;课后训练：1.若下列四幅地图图幅面积相同,那么比例尺最大的是A.亚洲政区图B.中国政区图C.江苏省政区图D.学校平面图读下图,四图等高距相等,回答2-4题：2．四幅图中坡度最陡的是：A、甲B、乙C、丙D、丁3．关于四图的描述正确的是：A、四幅图的地势均为东北高西南低B、反映的区域面积甲图最大C、反映实际地形最详细的是丁D、甲图的比例尺是丙图的3倍4．若把四图反映地区用同一比例尺绘图,则图幅面积从大到小排列正确的是：A、甲乙丙丁B、丙甲乙丁C、丁乙甲丙D、丙丁甲乙5.读图中虚线或字母表示的地形部位,下列选项中,地形部位名称排序与图序相符的是A.①山脊②山谷③鞍部④山顶B. ①山谷②山谷③山顶④鞍部C.①山谷②山脊③山顶④鞍部D. ①山脊②山脊③山顶④鞍部该图是我国某区水系和铁路分布图;读图回答;6.该地区铁路线分布的共同特点是基本上A.沿山谷延伸B.沿山脊延伸C.沿等高线延伸D.沿经纬线延伸7．下列叙述正确的是：A、不论何处的绝对高度永远大于相对高度B、在地图上山地的标高均为相对高度C、在分层设色地形图上,褐色比黄色代表的高度要高D、注记就是地图上的符号,可以表示山脉、河流、城市等读下面“某地区等高线示意图”,完成8-9小题;8．图中a、b、c、d四点中,可能形成小溪的是：A．a B．b C．c D．d9．图中MN、XY的交点,在剖面图上对应的点是：A．①③ B．②④ C．①④ D．②③初中地图三要素练习题1、在比例尺为“1厘米代表实地距离1000千米”的东西半球地图上;赤道的长度应该是下列中的A、20厘米B、40厘米C、80厘米D、10厘米2、实际距离为1200千米,图上距离为20厘米,该图的比例尺为A、1:6000000B、1:600000C、1:D、1:120003、在表示同一地区的四幅图中,当图幅不变时,表示内容最详细的一幅是A、1:B、1:1000000C、1:100000D、1:100004、在一张边长为104cm的白纸上绘制中国政区图,边上各留2cm的边框,问下列比例尺中最合适的是：A．1：5000000 B．1：5700000C．1：6000000 D．1：53000005、周长40厘米,宽为30厘米的图纸绘制下列国家政区图,比例尺最大的是A．澳大利亚B．日本C．法国D．新加坡6、、某幅地图的比例尺是1:8000000,若比例尺缩小到原比例尺的一半,缩小后的地图比例尺是A、1:4000000B、1:C、地图上1厘米代表实距20米D、1:甲、乙两图为世界着名的三角洲图;读图回答7～8题;7．图甲中河流三角洲位于乙图中河流三角洲的A．东南 B．西南C．东北 D．西北8．甲乙两图所采用的比例尺A．甲大于乙 B．乙大于甲C．甲乙相同 D．无法判断某校地理兴趣小组的同学制作了一个地球仪,在该地球仪上量得赤道的长度为80厘米;据此回答9～10题;9．该地球仪的比例尺约为A．一百万分之一B．一千万分之一C．五百万分之一D．五千万分之一10．在此地球仪上北极点到赤道的球面距离约为A．20厘米B．40厘米C．60厘米D．80厘米10、读图判断图中A地在B地的什么方向A.正南方向B.正北方向C.正西北方向D.东南方向11、读图2－1－7中甲、乙两图,回答下列问题：1甲岛在乙岛的方向,乙岛在哪个半球：、;2 图的比例尺大, 图的实际面积大;3甲岛南北两端图上距离是3．2厘米,乙岛南北两端图上距离是3．4厘米,两岛南北距离相差千米;读下图,回答12～13题;12.图中四地位于北京116°E、40°N的东南方向,且经度间距离较近的是A.①B.②C.③D.④13.在四幅图中斜线所表示的经纬线方格内,面积最大的是A.①所在方格B.②所在方格C.③所在方格D.④所在方格。
