COMSOL Multiphysics 几何建模

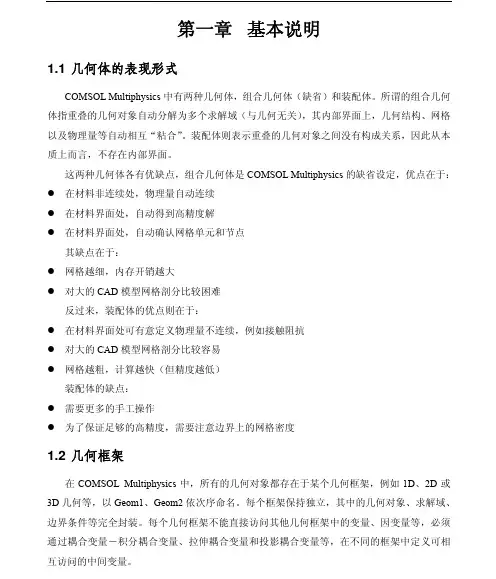

第一章 基本说明1.1 几何体的表现形式COMSOL Multiphysics中有两种几何体，组合几何体（缺省）和装配体。

所谓的组合几何体指重叠的几何对象自动分解为多个求解域（与几何无关），其内部界面上，几何结构、网格以及物理量等自动相互“粘合”。

装配体则表示重叠的几何对象之间没有构成关系，因此从本质上而言，不存在内部界面。

这两种几何体各有优缺点，组合几何体是COMSOL Multiphysics的缺省设定，优点在于：z在材料非连续处，物理量自动连续z在材料界面处，自动得到高精度解z在材料界面处，自动确认网格单元和节点其缺点在于：z网格越细，内存开销越大z对大的CAD模型网格剖分比较困难反过来，装配体的优点则在于：z在材料界面处可有意定义物理量不连续，例如接触阻抗z对大的CAD模型网格剖分比较容易z网格越粗，计算越快（但精度越低）装配体的缺点：z需要更多的手工操作z为了保证足够的高精度，需要注意边界上的网格密度1.2 几何框架在COMSOL Multiphysics中，所有的几何对象都存在于某个几何框架，例如1D、2D或3D几何等，以Geom1、Geom2依次序命名。

每个框架保持独立，其中的几何对象、求解域、边界条件等完全封装。

每个几何框架不能直接访问其他几何框架中的变量、因变量等，必须通过耦合变量－积分耦合变量、拉伸耦合变量和投影耦合变量等，在不同的框架中定义可相互访问的中间变量。

图 1 几何框架此外，当用户定义表达式的时候，也必须注意这种不同几何框架之间的限制。

只有选项>全局表达式可以直接在所有的几何框架中被引用。

而选项>标量表达式等则只能在定义该标量表达式的几何框架中被引用。

用户可以在模型导航窗口对话框中，首先确认已按下多物理场按钮，然后点击右侧中部的新增几何按钮，然后在跳出的新增几何对话框中，给定几何名称，选择所需的空间维度，独立变量的名称，框架名称以及单位系统等参数。

图 2 增加几何框架用户还可以在建模的时候，在绘图平面设定的底部点击新增来增加一个2D的几何框架。

“第一款真正的任意多物理场直接耦合分析软件”COMSOL Multiphysics V4.x操作手册丛书几何建模用户指南中仿科技公司(CnTech Co., Ltd.)2010年10前言COMSOL Multiphysics是一款大型的高级数值仿真软件，由瑞典的COMSOL公司开发，广泛应用于各个领域的科学研究以及工程计算，被当今世界科学家誉为“第一款真正的任意多物理场直接耦合分析软件”，适用于模拟科学和工程领域的各种物理过程。

作为一款大型的高级数值仿真软件，COMSOL Multiphysics以有限元法为基础，通过求解偏微分方程（单场）或偏微分方程组（多场）来实现真实物理现象的仿真。

COMSOL Multiphysics以高效的计算性能和杰出的多场直接耦合分析能力实现了任意多物理场的高度精确的数值仿真，在全球领先的数值仿真领域里广泛应用于声学、生物科学、化学反应、电磁学、流体动力学、燃料电池、地球科学、热传导、微系统、微波工程、光学、光子学、多孔介质、量子力学、射频、半导体、结构力学、传动现象、波的传播等领域。

在全球各著名高校，COMSOL Multiphysics已经成为讲授有限元方法以及多物理场耦合分析的标准工具；在全球500强企业中，COMSOL Multiphysics被视作提升核心竞争力，增强创新能力，加速研发的重要工具。

COMSOL Multiphysics多次被NASA技术杂志选为“本年“当选为NASA科学家所选出的年度最佳CAE 度最佳上榜产品”，NASA技术杂志主编点评到，产品的优胜者，表明COMSOL Multiphysics是对工程领域最有价值和意义的产品”。

COMSOL Multiphysics 提供大量预定义的物理应用模式，涵盖声学、化工、流体流动、热传导、结构力学、电磁分析等多种物理场，模型中的材料属性、源项、以及边界条件等都可以是常数、任意变量的函数、逻辑表达式、或者直接是一个代表实测数据的插值函数等。

comsol 教程在这个COMSOL教程中，我们将学习如何使用COMSOL Multiphysics软件来模拟热传导问题。

热传导是一个重要的物理现象，用于描述热量如何通过材料传输。

在这个教程中，我们将通过解决一个热传导方程来说明如何使用COMSOL进行热传导模拟。

首先，让我们打开COMSOL Multiphysics软件并创建一个新的模型。

在“Model Builder”界面中，单击“File”->“New”->“Model”来创建一个新模型。

接下来，我们需要定义模拟中使用的几何体和物理场。

在“Model Builder”界面的左侧菜单中，单击“Geometry”进行几何体定义。

选择合适的几何体工具来创建模型的几何形状。

完成几何体的创建后，我们需要定义模型中的物理场。

在“Model Builder”界面的左侧菜单中，单击“Physics”进行物理场定义。

选择“Heat Transfer”来描述热传导现象。

然后，为模型中的每个物理场选择合适的物理条件和边界条件。

在完成几何体和物理场的定义后，我们需要设置模拟的参数。

在“Model Builder”界面的左侧菜单中，单击“Study”进行参数设置。

选择合适的求解器和求解算法，并定义模拟的初始条件和边界条件。

最后，我们可以运行模拟并获取结果。

在“Model Builder”界面的左上方，单击“Run”按钮来运行模拟。

模拟运行完成后，我们可以在“Results”菜单中查看和分析模拟结果。

这就是使用COMSOL Multiphysics软件进行热传导模拟的简单步骤。

通过创建几何体、定义物理场、设置参数和运行模拟，我们可以模拟各种复杂的热传导问题，并获得准确的结果。

希望这个教程对你有帮助！。

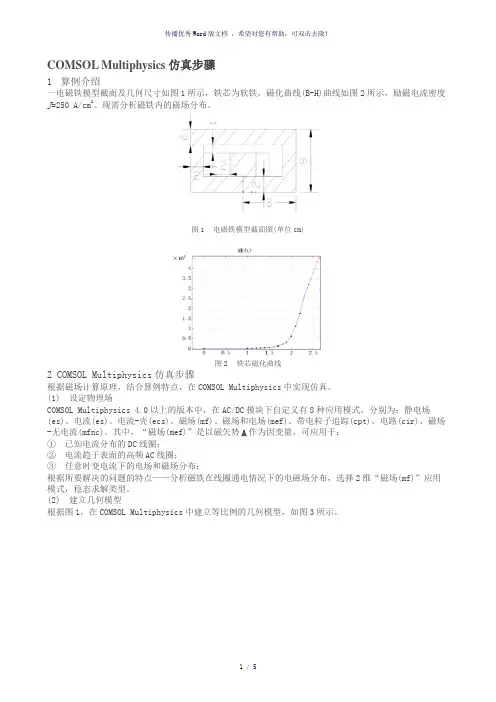

COMSOL Multiphysics仿真步骤1算例介绍一电磁铁模型截面及几何尺寸如图1所示，铁芯为软铁，磁化曲线(B-H)曲线如图2所示，励磁电流密度J=250 A/cm2。

现需分析磁铁内的磁场分布。

图1电磁铁模型截面图(单位cm)图2铁芯磁化曲线2 COMSOL Multiphysics仿真步骤根据磁场计算原理，结合算例特点，在COMSOL Multiphysics中实现仿真。

(1) 设定物理场COMSOL Multiphysics 4.0以上的版本中，在AC/DC模块下自定义有8种应用模式，分别为：静电场(es)、电流(es)、电流-壳(ecs)、磁场(mf)、磁场和电场(mef)、带电粒子追踪(cpt)、电路(cir)、磁场-无电流(mfnc)。

其中，“磁场(mef)”是以磁矢势A作为因变量，可应用于：①已知电流分布的DC线圈；②电流趋于表面的高频AC线圈；③任意时变电流下的电场和磁场分布；根据所要解决的问题的特点——分析磁铁在线圈通电情况下的电磁场分布，选择2维“磁场(mf)”应用模式，稳态求解类型。

(2) 建立几何模型根据图1，在COMSOL Multiphysics中建立等比例的几何模型，如图3所示。

图3几何模型有限元仿真是针对封闭区域，因此在磁铁外添加空气域，包围磁铁。

由于磁铁的磁导率，因此空气域的外轮廓线可以理想地认为与磁场线迹线重合，并设为磁位的参考点，即(21)式中，L为空气外边界。

(3) 设置分析条件①材料属性本算例中涉及到的材料有空气和磁铁，在软件自带的材料库中选取Air和Soft Iron。

对于磁铁的B-H曲线，在该节点下将已定义的离散B-H曲线表单导入其中即可。

②边界条件由于磁铁的磁导率，因此空气域的外轮廓线可以理想地认为与磁场线迹线重合，并设为磁位的参考点，即(21)式中，L为空气外边界。

为引入磁铁的B-H曲线，除在材料属性节点下导入B-H表单之外，还需在“磁场(mef)”节点下选择“安培定律”，域为“2”，即磁铁区域，在“磁场> 本构关系”处将本构关系选择为“H-B曲线”。

comsol教程
COMSOL教程：简单电感器的建模和模拟
本教程将演示如何使用COMSOL Multiphysics软件建模和模拟简单电感器。

我们将展示如何创建一个简单的绕线电感器，并通过模拟分析其电感特性。

1. 创建几何模型
- 打开COMSOL软件并创建一个新的“2D”模型。

- 使用绘图工具绘制一个圆形作为电感器的主体。

- 在圆形内部绘制一个更小的圆形，表示电感器的线圈。

2. 设定物理属性
- 在物理界面上，选择适当的物理场，比如“电磁场”。

- 在“电磁场”设置中，设定所需的物理特性，比如电流密度和导磁率。

3. 设定边界条件
- 在边界条件设置中，定义线圈上的传导边界条件。

- 根据实际需求，可以设置电流输入或者电压输入的边界条件。

4. 添加网格
- 在网格界面上，为模型添加适当的网格。

- 确保网格密度足够高，以获得准确的模拟结果。

5. 进行模拟
- 在求解界面上，选择合适的求解器，并设置模拟时间和其他参数。

- 点击求解按钮开始模拟。

6. 分析结果
- 在结果界面上，查看模拟结果。

- 可以显示电感器内部的磁场分布、感应电压等信息。

此外，在建模和模拟过程中，如果遇到问题，可以参考COMSOL的官方文档和论坛，或者查阅相关的教程和案例。

总之，通过本教程，您可以学习如何使用COMSOL软件建模和模拟简单电感器，并对所需的物理特性进行分析和优化。

2010年10月“第一款真正的任意多物理场直接耦合分析软件”COMSOL Multiphysics V4.x操作手册丛书 几何建模用户指南中仿科技公司(CnTech Co., Ltd.)2010年10前言COMSOL Multiphysics是一款大型的高级数值仿真软件，由瑞典的COMSOL公司开发，广泛应用于各个领域的科学研究以及工程计算，被当今世界科学家誉为“第一款真正的任意多物理场直接耦合分析软件”，适用于模拟科学和工程领域的各种物理过程。

作为一款大型的高级数值仿真软件，COMSOL Multiphysics以有限元法为基础，通过求解偏微分方程（单场）或偏微分方程组（多场）来实现真实物理现象的仿真。

COMSOL Multiphysics以高效的计算性能和杰出的多场直接耦合分析能力实现了任意多物理场的高度精确的数值仿真，在全球领先的数值仿真领域里广泛应用于声学、生物科学、化学反应、电磁学、流体动力学、燃料电池、地球科学、热传导、微系统、微波工程、光学、光子学、多孔介质、量子力学、射频、半导体、结构力学、传动现象、波的传播等领域得到了广泛的应用。

在全球各著名高校，COMSOL Multiphysics已经成为讲授有限元方法以及多物理场耦合分析的标准工具；在全球500强企业中，COMSOL Multiphysics被视作提升核心竞争力，增强创新能力，加速研发的重要工具。

COMSOL Multiphysics多次被NASA技术杂志选为“本年度最佳上榜产品”，NASA技术杂志主编点评到，“当选为NASA科学家所选出的年度最佳CAE 产品的优胜者，表明COMSOL Multiphysics是对工程领域最有价值和意义的产品”。

COMSOL Multiphysics 提供大量预定义的物理应用模式，涵盖声学、化工、流体流动、热传导、结构力学、电磁分析等多种物理场，模型中的材料属性、源项、以及边界条件等都可以是常数、任意变量的函数、逻辑表达式、或者直接是一个代表实测数据的插值函数等。

此模型基于《 COMSOL 软件许可协议》6.1 版本授权。

所有商标均为其各自所有者的财产。

请参见 /trademarks 。

在 COMSOL Multiphysics 6.1 版本中创建H 弯波导 - 三维简介本例演示如何对微波的矩形波导进行建模。

一个中空的波导可以传导两种电磁波：横磁波 (TM) 和横电波 (TE)。

本例分析在传播方向上没有电场分量的 TE 波。

更具体地说，在本例中，所选择的频率和波导尺寸使得 TE10为单一传播模式。

在这种模式下，电场只有一个非零分量，即一个带有两个节点的正弦曲线，波导的每一面各有一个节点。

这样即可在二维中建立和求解模型，而且模型是在一个单独的版本中实现的；参见H 弯波导 - 二维。

设计模型时要考虑的一个重要方面是如何设计拐角处波导的形状，以免造成不必要的信号功率损失。

与电线不同，这些损耗通常不是由欧姆电阻引起，而是由不需要的反射产生。

您可以保持弯曲处平滑，同时使半径足够大，将这种反射降至最少。

在波导工作范围内，传输特性（波导传输信号的能力）必须相当均匀，以避免信号失真。

由于波导内部的介质是空气，因此整个工作范围内的传输几乎没有损耗。

本例中，为了使仿真和结果更有意义，弯曲处填充了石英玻璃（一种电介质）。

模型还演示了如何系统地计算所有 S 参数并导出到 Touchstone 文件。

模型定义本例演示如何创建一个模型来计算给定半径的 90 ︒弯波导的电磁场和传输特性。

这种弯波导会改变H场分量的方向，并保持E场方向不变，因此被称为H 弯波导。

本例中使用的 H 弯波导设计已在实际应用中得到充分验证，您可以从众多制造商处在线购买类似的弯波导。

这种特殊的弯波导在完美导电壁的理想情况下性能最佳。

波导壁通常镀有良导体，例如银。

本例中，壁被视为由理想电导体构成，这意味着电场的切向分量为零，或者边界上n ⨯ E = 0。

此边界条件被称为理想电导体 (PEC) 边界条件。

3 |H 弯波导 - 三维几何结构如下所示：波导被视为在弯曲前后继续无限延长。

comsol 案例Comsol 案例。

在工程领域，计算机辅助工程仿真软件的应用越来越广泛。

COMSOL Multiphysics作为一款领先的多物理场仿真软件，被广泛应用于电磁、热传导、结构力学、流体力学等领域。

本文将介绍一个基于COMSOL Multiphysics的案例，以展示该软件在实际工程问题中的应用。

我们选取了一个热传导问题作为案例，以展示COMSOL Multiphysics在热传导领域的应用。

在这个案例中，我们需要分析一个复杂形状的导热体在不同热边界条件下的温度分布情况。

首先，我们需要建立该导热体的几何模型，然后设置热边界条件和材料属性，最后进行数值求解，得到温度场的分布情况。

在COMSOL Multiphysics中，建立几何模型可以通过几何建模模块来实现。

用户可以通过绘制几何形状、操作几何体等方式，快速建立复杂的几何模型。

在我们的案例中，我们需要考虑导热体的复杂形状，因此需要充分利用COMSOL Multiphysics提供的几何建模功能，精确地重现实际工程中的几何形状。

在几何模型建立完成后，我们需要设置热边界条件和材料属性。

COMSOL Multiphysics提供了丰富的物理场模块，用户可以根据实际问题选择相应的物理场模块进行建模。

在我们的案例中，我们需要选择热传导模块，然后设置热边界条件和材料属性。

COMSOL Multiphysics提供了直观的界面和丰富的选项，用户可以方便地设置各种热边界条件和材料属性，以满足实际工程问题的需求。

最后，我们进行数值求解，得到温度场的分布情况。

COMSOL Multiphysics采用有限元方法进行数值求解，能够精确地求解各种复杂的多物理场耦合问题。

在我们的案例中，通过COMSOL Multiphysics进行数值求解，我们可以得到导热体在不同热边界条件下的温度分布情况，从而为工程实践提供重要的参考。

通过上述案例，我们可以看到COMSOL Multiphysics在热传导领域的强大应用能力。

comsol实体建模流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 启动 COMSOL Multiphysics 软件并创建新模型。

comsol仿真案例Comsol仿真案例。

在工程领域，仿真技术被广泛应用于产品设计、工艺优化、性能预测等方面。

Comsol Multiphysics作为一款多物理场仿真软件，具有强大的建模和求解能力，能够模拟电磁、结构力学、流体力学等多个物理场的耦合效应，为工程师和科研人员提供了强大的工具来解决复杂问题。

本文将以一个实际案例来介绍Comsol Multiphysics的仿真应用。

我们将以磁场传感器的设计为例，展示如何利用Comsol进行多物理场的仿真分析。

首先，我们需要建立磁场传感器的几何模型。

在Comsol中，可以通过几何建模模块来创建传感器的三维几何结构，包括传感元件的形状、尺寸和材料属性等。

在建模过程中，可以直观地观察和调整传感器的几何参数，以满足设计要求。

接下来，我们需要定义磁场传感器的物理特性。

通过Comsol的物理场模块，可以添加磁场、电磁感应等物理场效应，并设置材料的磁性参数、电导率等物理属性。

这些物理特性将直接影响传感器的性能和响应。

然后，我们可以进行多物理场的耦合仿真。

Comsol Multiphysics能够同时求解多个物理场的方程，并考虑它们之间的相互作用。

在磁场传感器的案例中，我们可以将磁场、电磁感应和结构力学等物理场进行耦合，分析传感器在外部磁场作用下的响应和变形情况。

在仿真过程中，可以通过Comsol的后处理模块来可视化仿真结果，包括磁感应强度分布、电流密度分布、应力应变分布等。

这些结果能够直观地展现传感器的工作状态和性能表现，为设计优化和性能预测提供重要参考。

最后，我们可以通过参数化设计和优化算法，对传感器的关键参数进行调整和优化。

Comsol Multiphysics提供了丰富的参数化建模和优化工具，能够快速高效地进行设计方案的评估和优化，以实现传感器性能的最大化。

总的来说，Comsol Multiphysics作为一款多物理场仿真软件，能够为工程师和科研人员提供强大的仿真分析工具，帮助他们解决复杂的工程和科学问题。
