第四章几何建模与特征建模几何建模和特征建模是计算机辅助设计（CAD）中的两个重要概念。
几何建模是指使用几何图形来描述和构建物体的过程，而特征建模则是从物体的形式特征出发，对其进行建模和分析。
1.几何建模几何建模是指使用几何图形来表示物体的形状和结构。
在计算机辅助设计中，几何建模技术被广泛应用于三维物体的建模过程中。
几何建模可以通过两种方式进行，即实体建模和表面建模。
实体建模是指通过定义物体的内外部边界，来表示物体的形状和结构。
常用的实体建模方法包括边界表示法、体素表示法和CSG表示法等。
边界表示法通过定义物体的边界曲面来描述物体的形状。
体素表示法将物体划分为一系列小立方体单元，通过定义每个单元的属性来表示物体的形状和结构。
CSG表示法使用一系列基本几何体的组合和运算来表示复杂物体的形状。
表面建模是指通过定义物体的外表面来描述物体的形状和结构。
常用的表面建模方法包括多边形网格表示法、B样条曲面表示法和NURBS表示法等。
多边形网格表示法通过将物体表面划分为小的多边形面片来表示物体的形状。
B样条曲面表示法和NURBS表示法通过定义一系列曲线或曲面的控制点和权重来表示物体的形状和结构。
几何建模的目标是通过使用几何图形来精确地表示物体的形状和结构，以便进行设计和分析。
几何建模技术广泛应用于工程设计、产品设计、电子游戏开发等领域。
2.特征建模特征建模是指通过对物体的形式特征进行建模和分析，来表示物体的形状和结构。
在计算机辅助设计中，特征建模技术被广泛应用于产品设计和加工过程中。
特征是指物体的形式特征，如孔、凸台、凹槽等。
特征建模通过对物体的形式特征进行建模和分析，来描述物体的形状和结构。
特征建模可以分为两个阶段，即特征提取和特征建模。
特征提取是指通过对物体的形状和结构进行分析，提取物体的形式特征。
特征提取方法包括形状识别、特征匹配和几何拓扑等。
形状识别是指通过对物体的形状进行分析，识别物体的形式特征。
特征匹配是指将提取的形式特征与已知特征进行匹配，以确定物体的形状和结构。

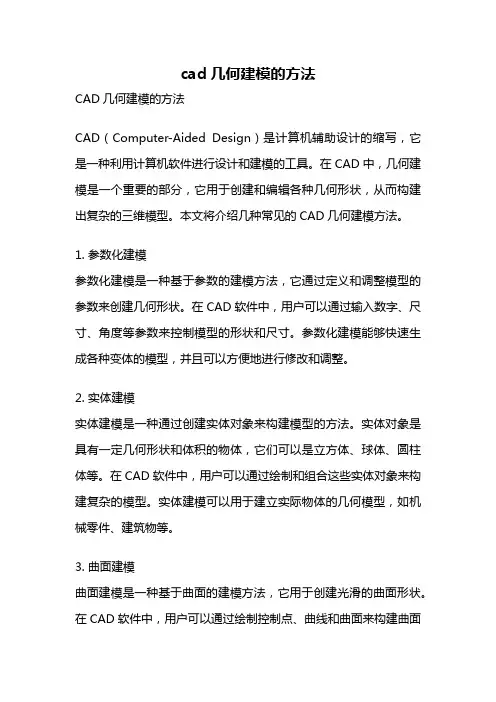

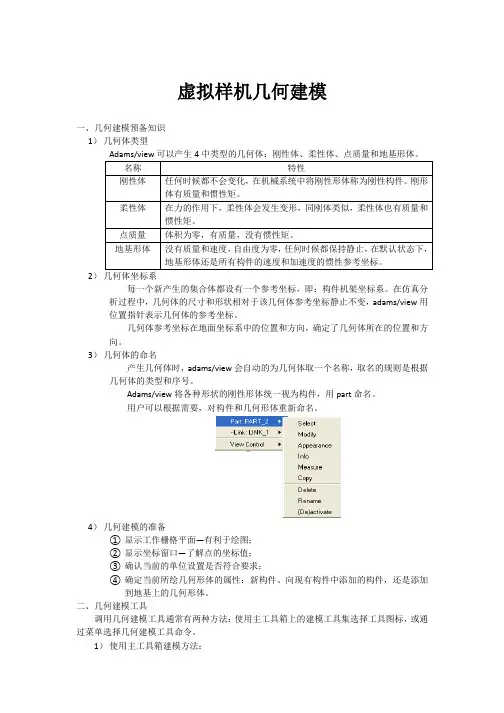

cad几何建模的方法CAD几何建模的方法CAD（Computer-Aided Design）是计算机辅助设计的缩写，它是一种利用计算机软件进行设计和建模的工具。
在CAD中，几何建模是一个重要的部分，它用于创建和编辑各种几何形状，从而构建出复杂的三维模型。
本文将介绍几种常见的CAD几何建模方法。
1. 参数化建模参数化建模是一种基于参数的建模方法，它通过定义和调整模型的参数来创建几何形状。
在CAD软件中，用户可以通过输入数字、尺寸、角度等参数来控制模型的形状和尺寸。
参数化建模能够快速生成各种变体的模型，并且可以方便地进行修改和调整。
2. 实体建模实体建模是一种通过创建实体对象来构建模型的方法。
实体对象是具有一定几何形状和体积的物体，它们可以是立方体、球体、圆柱体等。
在CAD软件中，用户可以通过绘制和组合这些实体对象来构建复杂的模型。
实体建模可以用于建立实际物体的几何模型，如机械零件、建筑物等。
3. 曲面建模曲面建模是一种基于曲面的建模方法，它用于创建光滑的曲面形状。
在CAD软件中，用户可以通过绘制控制点、曲线和曲面来构建曲面模型。
曲面建模常用于汽车、船舶、工业设计等领域，可以创建出富有流线型的外观和曲面。
4. 边线建模边线建模是一种基于边线的建模方法，它通过定义和调整边线的形状和位置来构建模型。
在CAD软件中，用户可以通过绘制和编辑边线来创建复杂的几何形状。
边线建模常用于创建曲线和复杂的曲面形状，如飞机机翼、船体等。
5. 体素建模体素建模是一种基于体素的建模方法，它将物体分解为离散的体素单元，然后通过组合和调整这些体素单元来构建模型。
在CAD软件中，用户可以通过添加、删除和移动体素单元来创建复杂的几何形状。
体素建模常用于医学图像处理、虚拟现实等领域。
6. 布尔运算布尔运算是一种通过组合和操作基本几何形状来创建复杂模型的方法。
在CAD软件中，用户可以使用布尔运算符（如并集、交集、差集）来对几何形状进行组合和操作。

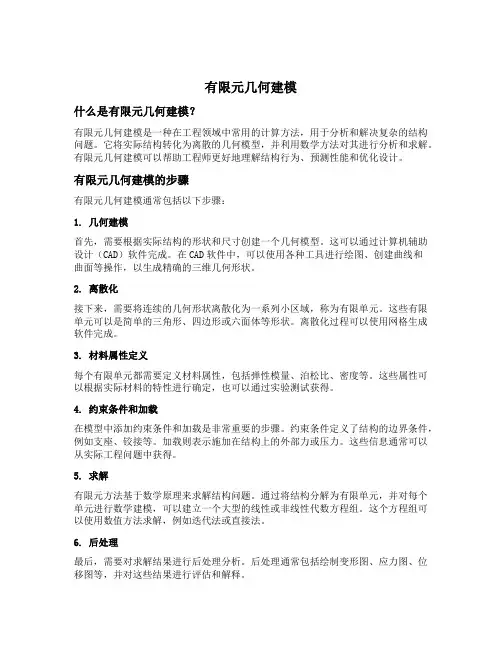

有限元几何建模什么是有限元几何建模？有限元几何建模是一种在工程领域中常用的计算方法，用于分析和解决复杂的结构问题。
它将实际结构转化为离散的几何模型，并利用数学方法对其进行分析和求解。
有限元几何建模可以帮助工程师更好地理解结构行为、预测性能和优化设计。
有限元几何建模的步骤有限元几何建模通常包括以下步骤：1. 几何建模首先，需要根据实际结构的形状和尺寸创建一个几何模型。
这可以通过计算机辅助设计（CAD）软件完成。
在CAD软件中，可以使用各种工具进行绘图、创建曲线和曲面等操作，以生成精确的三维几何形状。
2. 离散化接下来，需要将连续的几何形状离散化为一系列小区域，称为有限单元。
这些有限单元可以是简单的三角形、四边形或六面体等形状。
离散化过程可以使用网格生成软件完成。
3. 材料属性定义每个有限单元都需要定义材料属性，包括弹性模量、泊松比、密度等。
这些属性可以根据实际材料的特性进行确定，也可以通过实验测试获得。
4. 约束条件和加载在模型中添加约束条件和加载是非常重要的步骤。
约束条件定义了结构的边界条件，例如支座、铰接等。
加载则表示施加在结构上的外部力或压力。
这些信息通常可以从实际工程问题中获得。
5. 求解有限元方法基于数学原理来求解结构问题。
通过将结构分解为有限单元，并对每个单元进行数学建模，可以建立一个大型的线性或非线性代数方程组。
这个方程组可以使用数值方法求解，例如迭代法或直接法。
6. 后处理最后，需要对求解结果进行后处理分析。
后处理通常包括绘制变形图、应力图、位移图等，并对这些结果进行评估和解释。
有限元几何建模的应用领域有限元几何建模广泛应用于各个工程领域，包括航空航天、汽车制造、建筑设计等。
它可以用于分析和优化复杂结构的强度、刚度、振动特性等。
以下是一些常见的应用领域：1. 结构分析有限元几何建模可以用于分析各种结构的受力情况，例如桥梁、建筑物、机械零件等。
通过模拟实际工作条件和加载情况，可以评估结构的安全性和可靠性。
几何建模的分类及应用教案几何建模是指通过数学和计算机科学的方法对物体进行建模和描述的过程。
根据不同的分类标准，几何建模可以分为多种类型，如下所述：1.基本几何建模方法：基本几何建模方法是对物体进行最简单的描述和建模，常用的基本几何建模方法包括点、线、面等的描述，以及基本几何体（如球体、立方体）的建模。
这种方法适用于对简单物体进行建模，例如在建筑设计中对房屋进行简单的三维建模。
2.体素建模：体素建模是指通过将物体划分成小的立方体单元，然后对每个立方体单元进行建模和描述的方法。
通过控制每个立方体单元的属性和位置，可以得到物体的几何形状、结构和材料属性等。
体素建模适用于对复杂的物体进行建模，例如在医学图像处理中对人体器官进行建模。
3.曲面建模：曲面建模是指通过曲面来描述物体的几何形状和表面特征的建模方法。
常见的曲面建模方法包括贝塞尔曲线、贝塞尔曲面、B样条曲线、NURBS等。
曲面建模适用于对具有复杂曲面形状的物体进行建模，例如汽车外形设计中对车身进行建模。
4.边界表示法（B-rep）建模：边界表示法是指通过表示物体的边界来描述物体建模的方法。
其中最常用的是使用多边形或三角形网格来表示物体的表面。
通过定义和控制多边形的顶点和边的属性，可以精确地描述物体的几何形状和表面特征。
边界表示法适用于对复杂的物体进行建模，并且可以进行渲染和可视化。
几何建模在多个领域中都有广泛的应用，下面是一些常见的应用：1.计算机辅助设计（CAD）：几何建模是CAD系统的基础，通过几何建模可以对产品进行精确的三维建模和分析。
在工程设计、产品设计和工业设计等领域中广泛应用，可以提高设计效率和准确性。
2.计算机图形学：几何建模在计算机图形学中用于生成和渲染逼真的图形和动画效果。
通过建模和描述物体的几何形状和表面特征，可以实现真实感和交互性的图像效果。
3.虚拟现实（VR）和增强现实（AR）：几何建模在虚拟现实和增强现实技术中用于创建虚拟场景和增强场景。
几何参数化建模方法=============概述--几何参数化建模方法是广泛应用于计算机图形学、计算机视觉和机器学习等领域的一种建模方法。
它通过将几何形状表示为参数化方程的形式，实现对复杂形状的建模、分析和处理。
本文将详细介绍参数化建模和参数化技术的概念、方法和应用。
参数化建模------参数化建模是指将一个几何形状表示为参数的函数形式，其中参数可以是几何变量（如角度、长度等）或其他非几何变量（如时间、频率等）。
通过这种方式，我们可以将一个复杂形状表示为一个简单的参数函数，从而实现对形状的解析和操作。
在参数化建模中，常用的方法包括：1. 欧氏坐标系：将形状表示为欧几里得空间中的点集，通过坐标变换实现对形状的操作。
2. 极坐标系：将形状表示为极坐标系下的点集，通过极径、极角等参数实现对形状的描述。
3. 球坐标系：将形状表示为球坐标系下的点集，通过球心、半径和方位角等参数实现对形状的描述。
4. 参数曲面：通过定义一组控制点，并使用插值方法构建一个曲面，实现对形状的建模。
5. 隐式函数：通过定义一个隐式函数，将形状表示为函数值的等值线或等值面。
参数化技术------参数化技术是指通过参数化方程来描述和操作几何形状的一组技术。
参数化方法可以分为两大类：全局参数化和局部参数化。
全局参数化是指在整个几何形状上进行参数化，常用的方法包括：1. 均匀B样条（Uniform B-splines）：通过定义一组控制点，并使用插值方法构建一个曲面，实现全局参数化。
2. 非均匀B样条（Non-uniform B-splines）：与均匀B样条类似，但控制点的间距可以不相等，实现更加灵活的全局参数化。
3. 三角片映射（Triangle maps）：将几何形状映射到一组三角片上，从而实现全局参数化。
局部参数化是指仅在形状的局部区域进行参数化，常用的方法包括：1. 切线空间（Tangent space）：通过定义切线空间中的一组基向量，实现局部参数化。
几何建模方法完美版文档摘要:几何建模是计算机图形学和计算机辅助设计领域的一项重要技术，它用于描述和表示三维物体的形状和结构。
本文介绍了几何建模的主要方法，包括实体建模、曲面建模和体素建模，并讨论了它们各自的优点和应用领域。
1.引言在计算机图形学和计算机辅助设计领域，几何建模是一个重要的研究方向。
它用于描述和表示三维物体的形状和结构，广泛应用于虚拟现实、游戏开发、工业设计等领域。
几何建模方法可以分为实体建模、曲面建模和体素建模三大类。
本文将介绍这三种方法的基本原理、优点和应用领域。
2.实体建模实体建模是一种基于物体的实际几何体的表示方法。
它通过定义物体的边界和内部结构，来描述物体的形状和结构特征。
实体建模方法包括边界表示和体素表示两种主要技术。
边界表示方法使用曲面、多边形等几何元素来表示物体的边界。
体素表示方法将物体划分成一系列小的体素，然后根据体素的属性来描述物体的形状。
实体建模方法的优点是能够准确地描述物体的形状和结构，适用于需要精确建模的应用场景，如工业设计、模具设计等。
但是实体建模方法的计算复杂度较高，不适合用于大规模三维物体的建模。
3.曲面建模曲面建模是一种基于物体表面的表示方法。
它通过定义物体的曲线和曲面来描述物体的形状和特征。
曲面建模方法包括参数化曲面、贝塞尔曲线和NURBS曲线等技术。
参数化曲面是通过给定一组参数方程来定义曲面的形状。
贝塞尔曲线是一种通过控制点来定义曲线的方法，可以灵活地控制曲线的形状。
NURBS曲线是一种通过控制点权重来定义曲线的方法，可以更精确地描述曲线的形状。
曲面建模方法的优点是能够灵活地控制物体的形状和结构，适用于需要灵活调整模型的应用场景，如艺术设计、角色建模等。
但是曲面建模方法需要较高的技术要求，对建模人员的专业知识要求较高。
4.体素建模体素建模是一种基于离散网格的表示方法。
它通过将物体划分成一系列小立方体网格单元来表示物体的形状和结构。
体素建模方法包括体素化和体素网格化两种技术。
几何建模方法嘿，咱今儿个就来聊聊几何建模方法。
你说啥是几何建模方法呀？简单来说，就好比是用各种形状的积木搭出你想要的东西。
想象一下，你有一堆三角形、四边形、圆形啥的，你得想办法把它们拼在一起，变成一个漂亮的房子、一辆酷炫的汽车或者一个超级可爱的小动物。
那怎么个搞法呢？首先呢，你得对各种几何形状特别熟悉，就像熟悉你的好朋友一样。
知道三角形稳定，四边形容易变形，圆形最光滑。
然后呢，你根据你要建的模型，选好合适的形状。
比如说，你要建个房子，那肯定得有四边形当墙壁，三角形当屋顶呀。
这就好比做饭，你得知道每种食材的特点，才能做出美味的菜肴。
你不能把盐当成糖放，也不能把醋当成酱油用，对吧？几何建模也是这个理儿。
而且啊，几何建模可不是随随便便就能搞好的。
你得细心，不能马马虎虎的。
一个小细节没处理好，可能整个模型就垮了。
就像盖房子，一块砖没放好，说不定房子就倒了呢！这可不是开玩笑的呀。
还有哦，几何建模还得有创意。
不能老是照着别人的模型建，得有自己的想法。
你可以把三角形变成花朵的形状，把圆形变成太阳的笑脸。
哇，那多有意思呀！这就像画画一样，每个人都能画出不一样的精彩。
你再想想，那些厉害的建筑师们，他们不就是用几何建模方法创造出了那么多让人惊叹的建筑吗？那些高楼大厦、漂亮的桥梁，不都是从他们的脑海里，通过几何建模一点点变成现实的吗？这多了不起啊！咱普通人虽然不能建那么大的东西，但也可以在自己的小世界里玩一玩几何建模呀。
比如给你的玩具摆个特别的造型，或者用积木搭个独一无二的城堡。
这多好玩呀，还能锻炼你的脑子呢！总之呢，几何建模方法就是个神奇的东西。
它能让你的想象力飞起来，让那些普通的几何形状变得超级有趣。
你还等什么呢？赶紧去试试吧！让我们一起在几何的世界里尽情玩耍，创造出属于我们自己的精彩！。
几何问题的建模和分析在我们的日常生活和学习中，几何问题无处不在。
从建筑设计中的房屋结构，到机械制造中的零件形状，再到地图绘制中的区域规划，都离不开对几何问题的深入理解和准确分析。
而要有效地解决这些几何问题，建模是一个至关重要的手段。
什么是几何问题的建模呢？简单来说，就是将实际生活中的几何现象或问题，通过简化、抽象和数学化的方式，转化为可以用数学方法进行研究和解决的模型。
这个过程就像是把一个复杂的、具体的现实问题“翻译”成了数学语言，让我们能够运用数学的工具和方法来找到答案。
比如说，我们考虑一个常见的几何问题：如何计算一个不规则多边形的面积。
在现实中，这个多边形可能是一块形状奇特的土地。
为了对其面积进行计算，我们可以将这个多边形分割成多个三角形或四边形，然后利用已知的面积公式来分别计算这些小图形的面积，最后将它们相加。
这个将不规则多边形分割并计算的过程，就是一种建模。
再比如，在设计一个圆柱形的水桶时，我们需要考虑水桶的容量、材料的用量以及稳定性等问题。
我们可以通过建立数学模型来描述水桶的形状（圆柱体），并运用相关的几何公式来计算体积、表面积等参数，从而确定合适的尺寸和材料厚度。
几何建模的方法多种多样，常见的有基于图形的建模、基于方程的建模和基于数值计算的建模等。
基于图形的建模直观易懂，通常是通过绘制几何图形来表示问题中的对象和关系。
比如在研究两个相交圆的位置关系时，我们可以直接画出两个圆的图形，通过观察它们的交点数量和位置来判断关系。
基于方程的建模则更加精确和通用。
我们可以用数学方程来描述几何对象的特征和性质。
例如，对于一个椭圆，我们可以用标准方程来表示其形状和位置，然后通过解方程来研究椭圆的各种属性。
基于数值计算的建模适用于那些难以用精确的数学公式表达的复杂问题。
通过使用计算机进行大量的数值计算和模拟，我们可以近似地得到问题的解。
比如在研究流体在复杂几何管道中的流动时，常常采用数值模拟的方法。
在进行几何建模时，需要注意几个关键的问题。
几何问题的建模与解决在我们的日常生活和学习中，几何问题无处不在。
从建筑设计中的房屋结构，到机械制造中的零件形状，再到游戏中的图形谜题，几何都发挥着重要的作用。
而解决几何问题的关键在于建立有效的模型。
几何建模，简单来说，就是将现实世界中的几何形状和关系转化为数学语言和符号，以便进行分析和计算。
这一过程需要我们具备敏锐的观察力，能够准确地识别问题中的几何元素，并理解它们之间的关系。
比如，在一个三角形中，已知两条边的长度和它们夹角的大小，要求出第三条边的长度。
这时候，我们就可以利用余弦定理来建立模型。
余弦定理表示为：c²＝ a²＋ b² 2abcosC，其中 a、b 是已知的两条边，C 是它们的夹角，c 是要求的第三条边。
通过这个模型，我们只需要代入已知的数值，就能够计算出第三条边的长度。
再比如，在计算一个球体的体积时，我们会用到公式 V ＝（4/3)πr³，其中 r 是球体的半径。
这就是一个简单的几何建模，通过这个公式，我们可以很容易地根据球体的半径求出其体积。
然而，几何建模并非总是如此简单直接。
有些问题可能涉及多个几何图形的组合，或者需要考虑动态的变化，这就需要我们更深入地思考和分析。
以一个常见的实际问题为例：有一个圆锥形的漏斗，上面大下面小，已知上口和下口的直径以及漏斗的高度，要求出这个漏斗能够容纳的液体体积。
这个问题就需要我们将圆锥体进行分解和建模。
首先，我们可以把这个圆锥形漏斗看作是由一个大圆锥体减去一个小圆锥体得到的。
对于大圆锥体，我们可以根据上口直径和高度求出其体积；对于小圆锥体，根据下口直径和高度求出其体积。
然后用大圆锥体的体积减去小圆锥体的体积，就得到了漏斗的容积。
在这个过程中，我们需要准确地画出图形，理解各个部分之间的关系，选择合适的公式和方法进行建模和计算。
除了静态的几何问题，还有很多动态的几何问题需要我们去解决。
比如，一个点在一个平面上按照一定的规律运动，求它在某一时刻的位置或者经过一段时间后所形成的图形的面积。
