气体管道设计安装要求

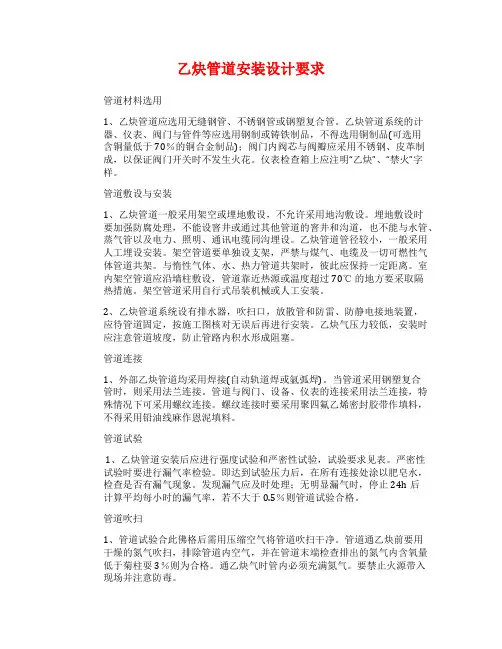

乙炔管道安装设计要求管道材料选用1、乙炔管道应选用无缝钢管、不锈钢管或钢塑复合管。

乙炔管道系统的计器、仪表、阀门与管件等应选用钢制或铸铁制品，不得选用铜制品(可选用含铜量低于70％的铜合金制品)；阀门内阀芯与阀瓣应采用不锈钢、皮革制成，以保证阀门开关时不发生火花。

仪表检查箱上应注明“乙炔”、“禁火”字样。

管道敷设与安装1、乙炔管道一般采用架空或埋地敷设，不允许采用地沟敷设。

埋地敷设时要加强防腐处理，不能设窨井或通过其他管道的窨井和沟道，也不能与水管、蒸气管以及电力、照明、通讯电缆同沟埋设。

乙炔管道管径较小，一般采用人工埋设安装。

架空管道要单独设支架，严禁与煤气、电缆及一切可燃性气体管道共架。

与惰性气体、水、热力管道共架时，彼此应保持一定距离。

室内架空管道应沿墙柱敷设，管道靠近热源或温度超过70℃的地方要采取隔热措施。

架空管道采用自行式吊装机械或人工安装。

2、乙炔管道系统设有排水器，吹扫口，放散管和防雷、防静电接地装置，应待管道固定，按施工图核对无误后再进行安装。

乙炔气压力较低，安装时应注意管道坡度，防止管路内积水形成阻塞。

管道连接1、外部乙炔管道均采用焊接(自动轨道焊或氩弧焊)。

当管道采用钢塑复合管时，则采用法兰连接。

管道与阀门、设备、仪表的连接采用法兰连接，特殊情况下可采用螺纹连接。

螺纹连接时要采用聚四氟乙烯密封胶带作填料，不得采用铅油线麻作恩泥填料。

管道试验1、乙炔管道安装后应进行强度试验和严密性试验，试验要求见表。

严密性试验时要进行漏气率检验。

即达到试验压力后，在所有连接处涂以肥皂水，检查是否有漏气现象。

发现漏气应及时处理；无明显漏气时，停止24h后计算平均每小时的漏气率，若不大于0.5％则管道试验合格。

管道吹扫1、管道试验合此佛格后需用压缩空气将管道吹扫干净。

管道通乙炔前要用干燥的氮气吹扫，排除管道内空气，并在管道末端检查排出的氮气内含氧量低于菊柱耍3％则为合格。

通乙炔气时管内必须充满氮气。

实验室气路安装使用标准实验室气体管道安装标准1、氢气、氧气、煤气管道以及引入实验室的各种气体管道支管宜明敷。

当管道井、管道技术层内敷有氢气、氧气和煤气管道时，应有换气的次数为每小时1~ 3 次的通风措施。

2、标准单元组设计的通用实验室，各种气体管道也应按标准单元组合设计。

3、穿过实验室墙体或楼板的气体管道应敷在预埋套管内，套管内的管道不应有焊缝。

管道与套管之间应采用非燃烧材料严密封堵。

4、氢气、氧气管道的末端和最高的宜设放空管。

放空管应高出层顶2米以上，并应设在防雷保护区内。

氢气管道上还应设取样口和吹扫口。

放空管、取样口和吹扫口的位置应能满足管道内气体吹扫置换的要求。

5、氢气、氧气管道应有导除静电的接地装置。

有接地要求的气体管道其接地和跨接措施应按国家现行有关规定执行。

二、高压气体钢瓶的存放与安全操作(1)气瓶必须存放在阴凉、干燥、远离热源的房间，并且要严禁明火，防曝晒。

除不燃性气体外，一律不得进入实验楼内。

使用中的气瓶要直立固定。

(2 )气瓶的颜色及阀门转向为了保证安全，气瓶用颜色标志，不致使各种气瓶错装、混装。

同时，为了不使配件混乱，各种气瓶据性质不同，阀门转向不同。

通则：气瓶为红色，左转。

有毒气体(气瓶为黄色)、不燃气体右转。

压缩气瓶颜色阀门转向一览表(3)气体钢瓶的存放①气瓶应贮存于通风阴凉处，不能过冷、过热或忽冷忽热，使瓶材变质。

也不能暴于日光及一切热源照射下，因为暴于热力中，瓶壁强度可能减弱，瓶内气体膨胀，压力迅速增长，可能引起爆炸。

②气瓶附近，不能有还原性有机物，如有油污的棉纱、棉布等，不要用塑料布、油毡之类盖，以免爆炸。

③勿放于通道，以免碰跌。

④不用的气瓶不要放在实验室，应有专库保存。

⑤不同气瓶不能混放。

空瓶与装有气体的瓶应分别存放。

⑥在实验室中，不要将气瓶倒放、卧倒，以防止开阀门时喷出压缩液体。

要牢固地直立，固定于墙边或实验桌边，最好用固定架固定。

⑦接收气瓶时，应用肥皂水试验阀门有无漏气，如果漏气，要退回厂家，否则会发生危险。

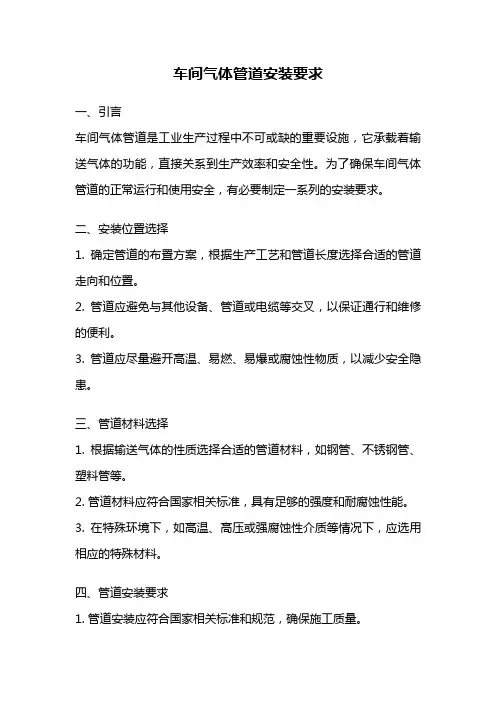

车间气体管道安装要求一、引言车间气体管道是工业生产过程中不可或缺的重要设施，它承载着输送气体的功能，直接关系到生产效率和安全性。

为了确保车间气体管道的正常运行和使用安全，有必要制定一系列的安装要求。

二、安装位置选择1. 确定管道的布置方案，根据生产工艺和管道长度选择合适的管道走向和位置。

2. 管道应避免与其他设备、管道或电缆等交叉，以保证通行和维修的便利。

3. 管道应尽量避开高温、易燃、易爆或腐蚀性物质，以减少安全隐患。

三、管道材料选择1. 根据输送气体的性质选择合适的管道材料，如钢管、不锈钢管、塑料管等。

2. 管道材料应符合国家相关标准，具有足够的强度和耐腐蚀性能。

3. 在特殊环境下，如高温、高压或强腐蚀性介质等情况下，应选用相应的特殊材料。

四、管道安装要求1. 管道安装应符合国家相关标准和规范，确保施工质量。

2. 管道焊接应采用合格的焊工，焊缝应牢固、密封、无缺陷。

3. 管道支架应坚固可靠，支撑点要稳定，避免管道变形和脱落。

4. 管道的连接应采用合适的接头，如法兰、螺纹、承插等，确保连接牢固、密封。

5. 管道的变径、弯曲和分支等部位，应采用合适的接头和管件，确保管道的流通性和通畅性。

五、管道安全措施1. 在气体管道的高压部分应设置安全阀、压力表等安全装置，防止过压和泄漏。

2. 管道上应安装防爆和防火装置，确保车间安全。

3. 管道应设置排气装置，避免管道内积聚气体引发安全事故。

4. 管道上应设置标识牌，标明管道名称、流向、压力等信息，方便操作和维护。

六、管道维护与检修1. 定期对管道进行巡检，检查管道的连接、支架和阀门等是否正常运行。

2. 管道阀门应定期进行维护和润滑，确保灵活可靠。

3. 管道内部应定期清洗和排污，预防堵塞和腐蚀。

4. 管道的维修和更换应由专业人员进行，确保施工质量和安全性。

七、总结车间气体管道的安装要求涉及到管道的选材、布置、安装、安全措施和维护等多个方面。

合理的安装要求能够确保管道的正常运行和使用安全，提高生产效率和车间的安全性。

燃气管道施工与安装要求1.1工程基本规定（1）燃气管道对接安装引起的误差不得大于3°，否则应设置弯管，次高压燃气管道的弯管应考虑盲板力。

（2）管道与建筑物、构筑物、基础或相邻管道之间的水平和垂直净距，不应小于设计规定。

当要求不一致时，应满足要求严格的。

无法满足上述安全距离时，应将管道设于管道沟或钢性套管的保护设施中，套管两端应用柔性密封材料封堵。

保护设施两端应伸出障碍物且与被跨越的障碍物间的距离不应小于0.5m。

对有伸缩要求的管道，保护套管或地沟不得妨碍管道伸缩且不得损坏绝热层外部的保护壳。

（3）管道埋设的最小覆土厚度地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：埋设在车行道下时，不得小于0.9m；埋设在非车行道下时，不得小于0.6m；埋设在庭院时，不得小于0.3m；埋设在水田下时，不得小于0.8m（当采取行之有效的防护措施后，上述规定均可适当降低）。

（4）地下燃气管道不宜与其他管道或电缆同沟敷设。

当需要同沟敷设时，必须采取防护措施。

1.2燃气管道穿越构建筑物（1）不得穿越的规定1．地下燃气管道不得从建筑物和大型构筑物的下面穿越。

2．地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越。

（2）地下燃气管道穿过排水管、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。

套管伸出构筑物外壁不应小于设计说明中燃气管道与构筑物的水平距离。

套管两端的密封材料应采用柔性的防腐、防水材料密封。

（3）燃气管道穿越铁路、高速公路和城镇主要干道时，其外应加套管，并提高绝缘、防腐等措施。

燃气管道穿越城镇主要干道时宜敷设在套管或地沟内；穿越高速公路的燃气管道的套管内径应比燃气管道外径大100mm以上，套管或地沟两端应密封，在重要地段的套管或地沟端部宜安装检漏管。

1.3燃气管道通过河流（1）燃气管道至规划河底的覆土厚度，应根据水流冲刷条件确定，对不通航河流不应小于0.5m；对通航的河流不应小于1.0m，还应考虑疏浚和投锚深度。

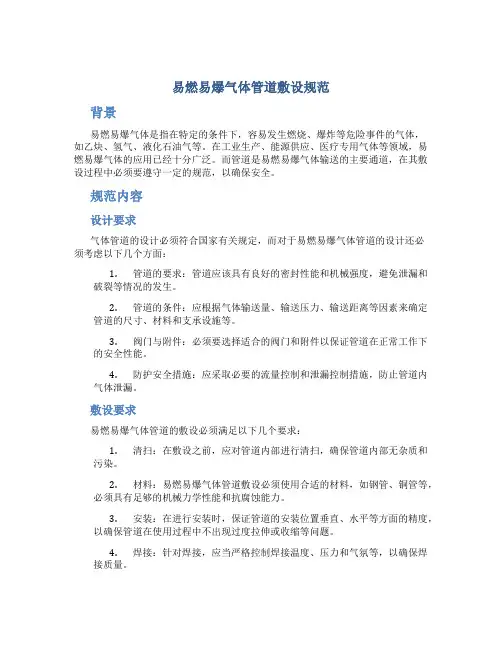

易燃易爆气体管道敷设规范背景易燃易爆气体是指在特定的条件下，容易发生燃烧、爆炸等危险事件的气体，如乙炔、氢气、液化石油气等。

在工业生产、能源供应、医疗专用气体等领域，易燃易爆气体的应用已经十分广泛。

而管道是易燃易爆气体输送的主要通道，在其敷设过程中必须要遵守一定的规范，以确保安全。

规范内容设计要求气体管道的设计必须符合国家有关规定，而对于易燃易爆气体管道的设计还必须考虑以下几个方面：1.管道的要求：管道应该具有良好的密封性能和机械强度，避免泄漏和破裂等情况的发生。

2.管道的条件：应根据气体输送量、输送压力、输送距离等因素来确定管道的尺寸、材料和支承设施等。

3.阀门与附件：必须要选择适合的阀门和附件以保证管道在正常工作下的安全性能。

4.防护安全措施：应采取必要的流量控制和泄漏控制措施，防止管道内气体泄漏。

敷设要求易燃易爆气体管道的敷设必须满足以下几个要求：1.清扫：在敷设之前，应对管道内部进行清扫，确保管道内部无杂质和污染。

2.材料：易燃易爆气体管道敷设必须使用合适的材料，如钢管、铜管等，必须具有足够的机械力学性能和抗腐蚀能力。

3.安装：在进行安装时，保证管道的安装位置垂直、水平等方面的精度，以确保管道在使用过程中不出现过度拉伸或收缩等问题。

4.焊接：针对焊接，应当严格控制焊接温度、压力和气氛等，以确保焊接质量。

5.检测：对于焊接接头和管道的其他缺陷的检测必须以科学、严格的方法进行，确保管道的安全性。

6.附属设备：应当加装止回阀、保压阀、安全阀等附属设备，以提供必要的安全保护。

结论遵循以上规范后，我们可以将易燃易爆气体输送的风险降到最小。

在气体管道的设计、敷设和维护过程中，都应该遵循相关的规范要求，确保安全生产和人身安全。

在今后的生产中，需不断加强大规模、安全、清洁、高效的输气管线建设，完善相应的管理体系，进一步努力将我国成为安全、清洁、便捷的能源大国。

气体管道设计与施工规范一、引言气体管道是现代工业生产和民生生活中必不可少的设施之一。

为了保障气体管道的安全运行和有效供应，必须制定一系列规范、规程和标准来指导其设计与施工工作。

本文将就气体管道设计与施工的相关规范进行探讨，以期提供有益于参与这一领域的从业人员和相关行业的有力参考。

二、气体管道设计规范1.安全设计原则气体管道设计的首要原则是安全。

设计人员应确保管道的材料选择、管道布置、压力设计和安全措施等方面符合相关的安全标准和规定。

2.管道布置规定管道布置要考虑气体的特性、运行需求、周围环境、通风要求等各种因素。

应合理布置管道的走向、高度和支架设置，确保设计的通畅性和经济性。

3.材料选择与检验气体管道的材料选择要符合相关行业的标准和规范，并进行必要的检验和试验，以保证材料的质量和可靠性。

对于特殊场合和特殊材料的使用，应采取相应的措施来确保安全。

4.压力设计和控制气体管道设计的压力应根据气体的性质、压力变化、管道尺寸等参数进行合理确定。

同时，应采取适当的压力控制和保护措施，以防止管道因压力超载而发生事故。

5.安全设备和工艺控制气体管道设计要合理配置安全设备，包括压力表、安全阀、泄漏检测装置等，以及相应的工艺控制手段，如流量控制器等。

设计人员应根据具体的情况配置这些设备，以确保管道的安全运行。

三、气体管道施工规范1.现场准备工作气体管道施工前需要进行详细的现场勘测和准备工作，包括地形地貌的检查、土质分析、管道敷设区域的清理和平整等。

同时，还要考虑管道敷设的环境影响和安全隐患。

2.施工工艺与技术要求气体管道的施工工艺和技术要求包括管道焊接、连接方式、防腐保温、支架设置、验收标准等。

施工人员应按照相应的规范和标准进行操作，确保施工质量和安全。

3.施工安全措施气体管道施工过程中需要采取一系列的安全措施，包括施工现场的防火防爆措施、高处作业的安全措施、施工人员的个人防护等。

这些措施的落实能有效保障施工过程的安全。

燃气管道工程设计、施工技术规定是指在燃气管道工程设计和施工过程中需要遵守的一系列规定和技术要求。

以下是一些常见的燃气管道工程设计、施工技术规定：1. 燃气管道设计：燃气管道设计应根据当地气候条件、燃气供应压力、气体流量等因素确定管道的材料、直径、厚度等参数，并合理布置管道线路，确保安全稳定运行。

2. 管道材料：燃气管道应选择具有耐压、耐腐蚀性能的材料，常用的材料包括钢管、不锈钢管、塑料管等。

管道材料应符合国家相关标准。

3. 管道安装：管道安装应按照设计要求进行施工，包括管道的开挖、敷设、连接等工作。

管道连接应采用焊接、螺纹连接等可靠的方法，并进行必要的防腐处理。

4. 管道支承：燃气管道应设置合理的支承装置，确保管道的稳定性。

支承装置应选择耐腐蚀、耐高温材料，并按照设计要求进行安装。

5. 管道防护：燃气管道应设置防护措施，以防止外力损坏和腐蚀。

常见的防护措施包括管道保温、防腐涂层、地下埋设等。

6. 管道试验：燃气管道施工完成后，应进行严格的试验，包括气密性试验、强度试验和泄漏试验等。

试验结果应符合相关标准要求。

7. 安全设施：燃气管道工程应设置相应的安全设施，包括阀门、调压装置、监测系统等，以保障燃气的安全供应和使用。

上述是一些常见的燃气管道工程设计、施工技术规定，具体要求还需根据当地法规、标准和工程实际需求确定。

同时，在进行燃气管道工程时，还需遵守相关的安全操作规程和施工规范，确保施工过程中的安全和质量。

燃气管道工程设计、施工技术规定（2）燃气管道工程是指从燃气输送站点到用户使用点之间的管道系统。

燃气管道工程设计和施工技术的规定是为了确保燃气的安全运输和有效利用。

本文将对燃气管道工程设计和施工技术进行详细阐述，包括设计原则、设计内容和施工要求等方面。

一、燃气管道工程设计原则燃气管道工程设计应遵循以下原则：1.符合有关法律法规和技术标准的要求；2.考虑到燃气的性质、压力和流量等因素，确定管道的材料、厚度和直径等技术参数；3.合理布置管道路线，减少工程投资和运营成本；4.确保燃气的安全运输和用户的使用安全。

气体管道设计与施工规范1. 引言气体管道是传输气体的重要设施，广泛应用于工业、石化、建筑等领域。

为了确保管道系统的安全、高效运行，需要制定一系列规范和标准，对气体管道的设计和施工进行规范。

本文将就气体管道设计与施工规范展开论述，包括管道设计原则、材料选择、工艺流程、施工安全要求等多个方面。

2. 管道设计原则在气体管道设计过程中，应遵循以下原则：(1) 规划合理布局：根据管道输送的气体特性、流量及压力要求，合理规划管道的布局和排布，确保流体能够高效流动。

(2) 正确计算管道尺寸：根据气体流量、压力和管道长度等参数，进行合理的管道尺寸计算，并考虑管道材料的热膨胀性能，确保管道的稳定和可靠性。

(3) 安全考虑：管道设计中应考虑到安全因素，包括防止气体泄漏、避免压力冲击、预防静电等，并采取相应的措施保障安全运行。

(4) 环境友好：在设计管道系统时，应尽量选择对环境影响小的材料和工艺，减少气体泄漏对环境造成的污染。

3. 材料选择气体管道的材料选择直接关系到管道系统的安全和可靠性。

在选择材料时应考虑以下因素：(1) 气体属性：根据输送的气体性质，选择与气体相容的材料，避免与气体发生化学反应或损害管道材料。

(2) 工作温度和压力：根据工作条件确定管道所需承受的温度和压力范围，选择适合的材料，确保管道的耐压和耐温性能。

(3) 腐蚀性：根据气体输送环境的腐蚀性，选择耐腐蚀的材料，保证管道的长期使用寿命。

(4) 经济性：在考虑以上因素的前提下，选择经济实用的材料，平衡投资和运营费用之间的关系。

4. 工艺流程气体管道的工艺流程包括管道敷设、焊接、测试等环节。

在进行工艺流程时，需要遵守以下规范：(1) 敷设规范：根据管道设计要求，严格按照规范进行管道敷设，包括敷设深度、保护措施、穿越其他工程的处理等。

(2) 焊接工艺：采用合适的焊接工艺，确保焊缝的质量和可靠性，避免焊接缺陷导致泄漏隐患。

(3) 测试要求：在管道施工完成后，进行必要的气密性和压力测试，确保管道系统的稳定性和安全性。

城市燃气管道安装要求一、燃气管道材料选用高压和中压A燃气管道，应采用钢管；中压B和低压燃气管道，宜采用钢管或机械接口铸铁管。

中、低压地下燃气管道采用聚乙烯管材。

三、室外燃气管道安装(一)管道安装基本要求1．地下燃气管道不得从建筑物和大型构筑物的下面穿越。

2．地下燃气管道埋设的最小覆土厚度(路面至管顶)应符合下列要求：埋设在车行道下时，不得小于0.9m；埋设在非车行道下时，不得小于0.6m；埋设在庭院时，不得小于0.3m；埋设在水田下时，不得小于0．8m3．地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越，并不宜与其他管道或电缆同沟敷设。

当需要同沟敷设时，必须采取防护措施。

4．地下燃气管道穿过排水管、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。

5．燃气管道穿越铁路、高速公路、电车轨道和城镇主要干道时应符合下列要求：(1)穿越铁路和高速公路的燃气管道，其外应加套管，并提高绝缘防腐等级。

(2)穿越铁路的燃气管道的套管，应符合下列要求：1)套管埋设的深度：铁路轨道至套管顶不应小于1.20m，并应符合铁路管理部门的要求；2)套管宜采用钢管或钢筋混凝土管；3)套管内径应比燃气管道外径大lOOmm以上；4)套管两端与燃气管的间隙应采用柔性的防腐、防水材料密封，其一端应装设检漏管；5)套管端部距路堤坡角外距离不应小于2.Om。

(3)燃气管道穿越电车轨道和城镇主要干道时宜敷设在套管或地沟内；穿越高速公路的燃气管道的套管、穿越电车和城镇主要干道的燃气管道的套管或地沟，应符合下列要求：1)套管内径应比燃气管道外径大lOOmm以上，套管或地沟两端应密封，在重要地段的套管或地沟端部宜安装检漏管。

2)套管端部距电车道边轨不应小于2.Om；距道路边缘不应小于1.Om。

3)燃气管道宜垂直穿越铁路、高速公路、电车轨道和城镇主要干道。

6．燃气管道通过河流时，可采用穿越河底或采用管桥跨越的形式。

医用气体管道安装(一 )安装准备工作1、工具与施工设备得准备2、施工设备与工具必须保养完好，功能正常。

不允许带病、带伤作业。

3、用电设备与工具得电绝缘性能应良好。

电线、电缆得绝缘层应完好，无老化现象。

4、计量器具如卡尺、卷尺、压力表、真空表等应刻度准确、校验合格。

（二）安装步骤医用气体系统得安装步骤大致如下：（1）成品定位、安装；（2）勘测管路安装路线并确定管路得安装位置；（3）制作、安装管道支架；（4）管路安装（包括管道制作，管子、管件、阀门得连接与固定）；（5）管路系统得清理与吹扫（6）阶段性检验（7）系统调试。

（三）成品得定位与安装医用气体报警装置得安装按QT-3292-1《医用气体报警装置安装作业指导书》得要求进行。

嵌壁终端箱得安装按QT-3292-2《嵌壁终端箱安装作业指导书》得要求进行。

1、确定管路安装位置（1）管道布置及走向见《医用气体管道系统图》与《医用气体管道平面图》。

不过还应根据现场得土建情况与其她系统得布置情况作调整。

（2）气体管道得安装位置（安装高度与离墙得距离）在现场勘察后确定。

确定安装位置时要考虑医用气体管路布置应注意之点。

2、制作、安装管道支架（1）医用气体管道应单独做支、吊架。

支、吊架间距不应大于表6-1得数值：管道支、吊架间距表6-1（2）根据现场情况确定支、吊架得形式。

然后根据管道得数量、重量、间距及支、吊架得间距，设计、制作管道支、吊架。

（3）根据载荷大小，管道支架可以设计成倒L形得或三角形得；管道吊架可以设计成倒T 字形得或倒п字形得。

管道支、吊架各构件采用焊接或螺栓连接得方式组装在一起。

（4）支、吊架得管道支承面上应钻出U形螺栓得安装孔。

孔得大小与间距按U形螺栓得规格与管子中心距确定。

（5）支、吊架得金属表面应喷涂红丹防锈底漆与灰色面漆（磁漆）。

（6）管道支、吊架可用膨胀螺栓与吊紧螺栓固定墙上与顶板上，也可焊接在墙与顶棚得钢骨架上。

用螺栓固定时，支、吊架得安装面应事先钻出螺栓孔。
