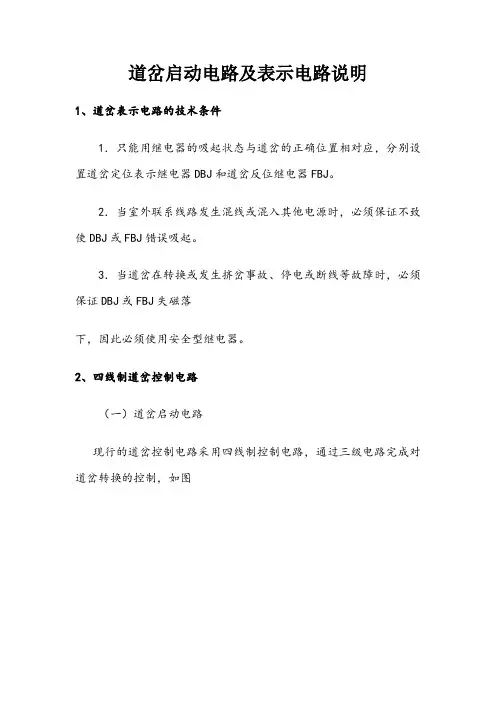

道岔启动电路及表示电路说明

道岔启动电路及表示电路说明1、道岔表示电路得技术条件1.只能用继电器得吸起状态与道岔得正确位置相对应,分别设置道岔定位表示继电器DBJ与道岔反位继电器FBJ。

2.当室外联系线路发生混线或混入其她电源时,必须保证不致使DBJ或FBJ错误吸起。

3.当道岔在转换或发生挤岔事故、停电或断线等故障时,必须保证DBJ或FBJ失磁落下,因此必须使用安全型继电器。

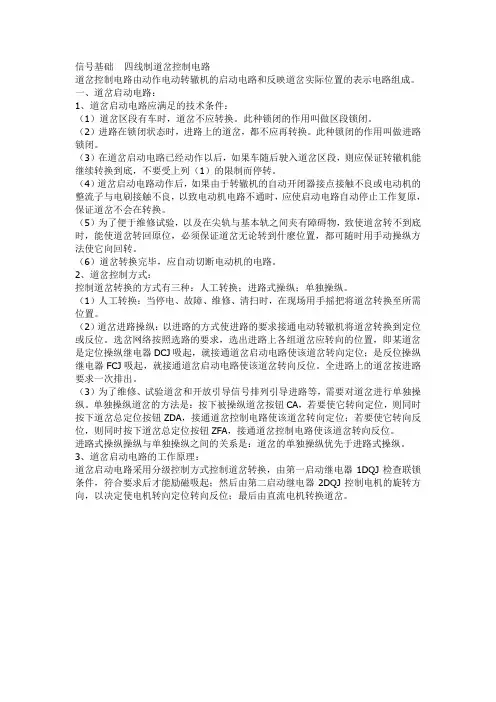

2、四线制道岔控制电路(一)道岔启动电路现行得道岔控制电路采用四线制控制电路,通过三级电路完成对道岔转换得控制,如图四线制道岔控制电路图第一级控制电路就是lDQJ3_4(道岔第一启动继电器)线圈励磁电路,检查联锁条件,确定能否接收控制命令。

人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑,单操时KF ZDJ有电、AJ(按钮继电器)↑或KFZFJ有电、AJ↑]时,lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位],没有进行区段锁闭与进路锁闭[SJ(锁闭继电器)↑],又经2DQJ(道岔第二启动继电器)检查道岔需要转换后,励磁吸起。

第二级控制电路就是2DQJ得转极电路,确定道岔得转换方向(向定位转还就是向反位转)。

1DQJ↑后使2DQJ转极。

第三级控制电路就是1DQJ1一2线圈自闭电路。

接通并随时检查电动机动作电路就是否正常。

1DQJ↑、2DQJ转极接通道岔动作电路:1DQJ检查电动机正常工作而自闭,道岔转换到底后由电动转辙机得自动开闭器得动作接点切断动作电路,使动作电路复原。

(二)道岔表示电路电路中使用了两个安全型偏极继电器,作为道岔表示继电器,使用了独立得表示变压器, 并在电路得末端设置整流元件,检查电路完整后向发送端送回直流电源,为了防止半波整流造成表示继电器抖动,在表示继电器两端并联了4μF电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时,一台转辙机已经适应不了转换力与牵引力得要求。

所以,要采用双机牵引,在双机牵引道岔方式中,一般ZD6E型转辙机使用在第一牵引点,而ZD6J型转辙机则用在第二牵引点。

直流双电动转辙机控制电路一般采用六线制,控制电路如下图所示。

(一)六线制直流双电动转辙机控制电路得特点该电路与直流单动转辙机控制电路原理基本相同,但它有以下特点:(1)双电动转辙机牵引中,设在第一牵引点得电动转辙机称为主机。

设在第二牵引点得电动转辙机称为副机。

在控制电路中,主机与副机并联运行,同步动作,但动程不同,当尖轨与基本轨密贴后,两机同时锁闭道岔。

(2)由于2DQJ继电器接点不够用,故增加第二道岔启动继电器复示继电器2DQJF,其型号与2DQJ相同,目得就是使主机与副机同步动作。

使用中将2DQJF得第一组与第二组极性接点并联后从室内经分线盘引向室外电动转辙机,作为主机与副机得启动电路与表示电路得公用线。

(3)直流双电动转辙机表示电路室内部分共用,室外部分经主机与副机得自动开闭器表示接点串联,检查两台电动转辙机同步动作,并经过设在副机内得二极管Z整流后,使DBJ或FBJ励磁,给出道岔位置得正确表示。

(二)六线制直流双电动转辙机控制电路六条线分工得使用Xl线为道岔由反位向定位转动得主机转辙机启动与道岔定位表示用合线;X2线为道岔由定位向反位转动得主机转辙机启动与道岔反位表示用合线;X3线为道岔表示得共用线;X4线为道岔启动得共用线;X5线为道岔由反位向定位转动得副机转辙机启动专用线;X6线为道岔由定位向反位转动得副机转辙机启动专用线。

(三)道岔启动电路(以道岔由定位向反位转动为例)当操纵道岔由定位向反位转时道岔启动电路为:首先1DQJ吸起,使2DQJ转极,2DQJ转极后,使2DQJF得第一与第二组接点同时向两台转辙机送出启动电流,使两台转辙机同时动作。

转辙机同时启动得电路有两条:一条为:DZ220 RD3 lDQJl_2线圈 lDQJ12_112DQJF121_123 X6副机转辙机接点11_12电机线圈234安全接点0506X4线lDQJ21_222DQJ121123 –RD2 DF220。

另一条为:DZ220RD3 lDQJl_2线圈 lDQJ 12_112DQJ111_113 X2 主机转辙机接点11_12电机线圈234安全接点0506X4线lDQJ21_22 2DQJ121123 RD2 DF220。

(四)道岔表示电路(反位表示电路)FBJ继电器线圈4BDl7表示变压器Ⅱ4Ⅱ3RX3线一主机转辙机接点4443安全接点0201主机转辙机接点2423副机转辙机接点4443安全接点0201副机转辙机接点2423整流匣Z 副机转辙机接点2221主机转辙机接点222111X2线2DQJFll3_l11 lDQJ11_13 2DQJ131_133 FBJ线圈1。

反位表示继电器吸起。

4、提速道岔控制电路ZYJ7型电液转辙机道岔控制电路1.ZYJ7型电液转辙机室内启动电路电液转辙机室内得启动电路与电动转辙机室内得启动电路所检查得条件基本相同,不同之处就是1DQJl_2线圈所接得电路条件有所改变。

下面以按进路操纵方式使道岔由定位向反位转换为例对ZYJ7型电液转辙机室内启动电路加以说明。

电路图见附图1DQJ得励磁电路:KZCA61_63SJ8182 lDQJ3_4线圈2DQJ141_142 AJ11_13 FCJ61_62KF。

1DQJ励磁后,1DQJF随之吸起,其电路为:KZlDQJF1_4线圈TJ33_31lDQJ32_31KF。

1DQJ励磁后,其前接点接通2DQJ得转极电路,2DQJ得转极控制条件与1DQJ得吸起条件基本相同,这里2DQJ转极得作用就是用来反映操纵意图(即操纵定位还就是操纵反位),控制电动机得转动方向,就是通过对三相电动机得线圈输入电源换相来实现得。

2DQJ得转极电路就是:KZlDQJF31_32 2DQJ2_l线圈 AJl1_13 FCJ61_62 KF、由于1DQJ、1DQJF得吸起与2DQJ得转极构成三相交流电动机电路。

A、B、C三相交流电经RD1～RD3进入DBQ,使BHJ吸起,接通lDQJl_2线圈自闭电路。

电动机转换完毕,无电流流经DBQ,BHJ落下,断开1DQJ电路,随之断开1DQJF电路。

ZYJ7型电液转辙机1DQJ自闭电路与电动转辙机1DQJ自闭电路得最大区别就是采用得电源不同,ZYJ7型电液转辙机1DQJ自闭电路电源仍采用KZ、KF(24 V直流控制电源),其自闭电路为:KZR3 lDQJl_2线圈BHJ32_31 TJ33_31 1DQJ3231 KF、当操纵道岔由反位向定位转换时,1DQJ吸起,1DQJF吸起使2DQJ转极,构成电液转辙机启动电路。

三相交流电A、B、C经RD1～RD3进入DBQ,分别接通电动机定子绕组,其电路分别就是:A相RDlDBQll_21DQJ1211 Xl 电动机W绕组B相RD2DBQ31_411DQJF12_112DQJ111_112X2 转辙机接点4344遮断器开关K 电动机U 绕组C相RD3DBQ51_61lDQJF22_212DQJ121_122X5一转辙机接点4142电动机V绕组同理,当操纵道岔由定位向反位转动时,其电路分别就是:A 相RDlDBQ11_21lDQJ12_11X1电动机W 绕组B 相RD2DBQ31_411DQJF12_112DQJ111_113X4一转辙机接点1112电动机V 绕组C 相RD3DBQ51_611DQJF22_212DQJ121_123X3一转辙机接点1314遮断器开关K 电动机U 绕组在ZYJ7型电液转辙机1DQJ1_2线圈得自闭电路中,还并联了TJ(停止继电器)、1DQJF,串接了BHJ(保护继电器)接点与R3电阻,其作用分别就是:(1) 1DQJl_2线圈回路中并联了TJ(停止继电器),该继电器为JSBXC850型时间继电器,它从1DQJ 吸起后,从1DQJ 第三组前接点接通电源后开始计时,经30 s 后吸起,用30 s 得延时吸起时间足可以保证双动或三动道岔都能转换到规定得位置,然后再切断1DQJ 得自闭电路与1DQJF 得励磁电路,目得就是防止道岔遇到卡阻转换不到位,使电动机工作时间过长而烧坏。

(2) 1DQJl_2线圈回路中还并联了1DQJF 继电器,目得就是考虑接点组得运用,它得吸起与落下与1DQJ 就是同步得。

(3) DBQ(断相保护器)得作用就是:当控制电源中有任一相发生断相,或三相电源不平衡,或室外负载不平衡时,BHJ 落下,切断1DQJ 自闭电路,使1DQJ 落下,切断其余两相电源,以保证电动机不被烧毁。

DBQ 原理图如图所示,断相保护器得内部电路如下图所示:112131415161由三个电流互感器与一个整流桥组成。

三个互感器得一次侧分别串在三相电路当中,二次侧首尾相连,再接以整流桥。

互感器工作在饱与状态,当三相电流通过时,互感器二次侧除基波外还有其她谐波分量。

由于三相基波相位差为120。

,基波分量UAl+UBl+UC1=O,其谐波UA3 +UB3 +UC3=3UA3。

由3UA3经过桥式整流输出直流,使BHJ 继电器吸起,以保持1DQJ 吸起。

若在三相交流电通电过程中出现断相(例如断A 相),此时电机缺相运行极易烧毁电机。

此时,由于有电得两相电流矢量与为零,即IB+IC =0亦即IB=IC两个互感器次级线圈对向接通,电压之与为零,道岔监督保护器失去直流输出,使BHJ 断电释放,用其接点切断1DQJ 保留电路,停止三相供电。

电路设计得道岔监督保护器技术要求如下:①额定电源电压:50 Hz 380 V;②输出电压:当初级回路电流在1、5～3 A 变化时,U=15～22 V;任意切断一相时,U≤ 0、5 V 。

(4)在lDQJl_2线圈自闭电路中串接了27Ω/25 W得电阻,作用就是防止电流过大时烧损继电器。

2.ZYJ7型电液转辙机室外启动电路ZYJ7型电液转辙机室外得启动就是通过Xl、X2、X3、X4、X5来完成得,由定位向反位启动由Xl、X3、X4完成;由反位向定位启动由Xl、X2、X5来完成。

下面以第1、3排端子定位闭合,从定位向反位操纵为例,瞧室外启动电路就是如何构成得,电缆盒(H224)Xl线W(电动机绕组1);X3线13_14 安全接点KU(电动机绕组2);X4线11_12V(电动机绕组3)。

此时一动电动机绕组W、U、V同时接通了三相电源,便开始转动,启动转辙机向反位转换。

一动道岔转换完毕后,主机得自动开闭器接点接通第2、4排接点,断开第1、3排接点,也就接通了副机得启动电路,使主机得三相电动机继续转动,即:X1线一主机电机线圈W;X3线一主机23_24主机45_46副机13_14 主机安全接点K主机电机线圈U;X4线一主机21_22副机11_12 主机电机线圈V。
