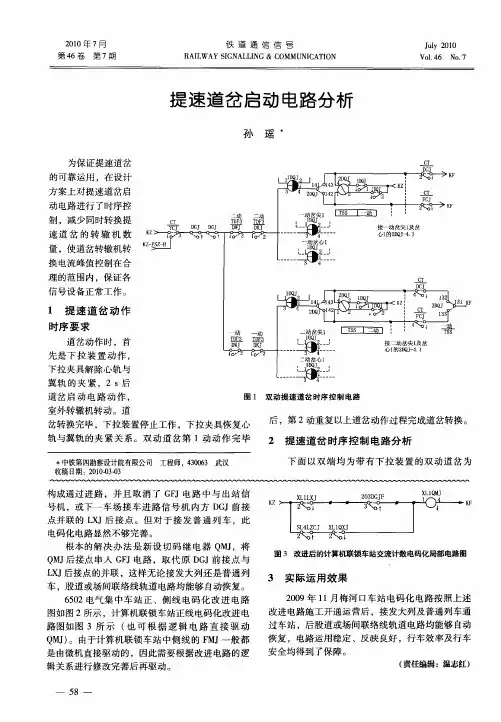

提速道岔启动电路讲解

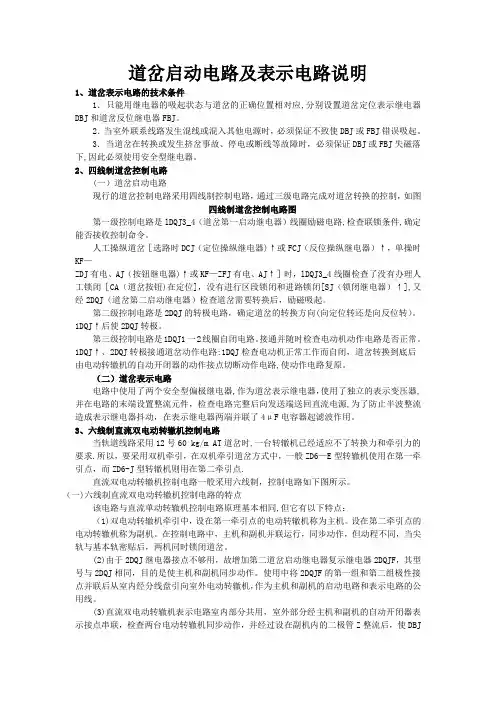

道岔启动电路及表示电路说明1、道岔表示电路的技术条件1．只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器DBJ和道岔反位继电器FBJ。

2．当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。

3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。

2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制道岔控制电路图第一级控制电路是lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。

人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑，单操时KF- ZDJ有电、AJ(按钮继电器)↑或KF-ZFJ有电、AJ↑]时，lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑]，又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。

第二级控制电路是2DQJ的转极电路，确定道岔的转换方向（向定位转还是向反位转）。

1DQJ↑后使2DQJ转极。

第三级控制电路是1DQJ1一2线圈自闭电路。

接通并随时检查电动机动作电路是否正常。

1DQJ↑、2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。

（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了4μF电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。

道岔启动电路及表示电路说明1道岔表示电路的技术条件1 •只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器 DBJ和道岔反位继电器 FBJ。

2 •当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。

3 •当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。

2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图L：.!四线制道岔控制电路图第一级控制电路是IDQJ3_4 （道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。

人工操纵道岔［选路时DCJ（定位操纵继电器）↑或FCJ（反位操纵继电器）↑,单操时KF- ZDJ有电、AJ（按钮继电器）↑或KF-ZFJ有电、AJ ↑ ］时，IDQJ3_4线圈检查了没有办理人工锁闭［CA（道岔按钮）在定位］,没有进行区段锁闭和进路锁闭［SJ （锁闭继电器）↑ ］,又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。

第二级控制电路是 2DQ J的转极电路，确定道岔的转换方向（向定位转还是向反位转）。

1DQJ↑后使2DQJ转极。

第三级控制电路是1DQJ1一 2线圈自闭电路。

接通并随时检查电动机动作电路是否正常。

1DQJ↑> 2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。

（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了 4 μF电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。

道岔启动电路及表示电路说明1、道岔表示电路的技术条件1．只能用继电器的吸起状态与道岔的正确位置相对应,分别设置道岔定位表示继电器DBJ和道岔反位继电器FBJ。

2．当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。

3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下,因此必须使用安全型继电器。

2、四线制道岔控制电路(一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制道岔控制电路图第一级控制电路是lDQJ3_4（道岔第一启动继电器）线圈励磁电路,检查联锁条件,确定能否接收控制命令。

人工操纵道岔［选路时DCJ（定位操纵继电器)↑或FCJ（反位操纵继电器）↑，单操时KF—ZDJ有电、AJ（按钮继电器)↑或KF—ZFJ有电、AJ↑］时，lDQJ3_4线圈检查了没有办理人工锁闭［CA（道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑],又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。

第二级控制电路是2DQJ的转极电路，确定道岔的转换方向(向定位转还是向反位转）。

1DQJ↑后使2DQJ转极。

第三级控制电路是1DQJ1一2线圈自闭电路。

接通并随时检查电动机动作电路是否正常。

1DQJ↑、2DQJ转极接通道岔动作电路:1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路,使动作电路复原。

（二）道岔表示电路电路中使用了两个安全型偏极继电器,作为道岔表示继电器，使用了独立的表示变压器, 并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源,为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了4μF电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时,一台转辙机已经适应不了转换力和牵引力的要求.所以，要采用双机牵引，在双机牵引道岔方式中，一般ZD6—E型转辙机使用在第一牵引点，而ZD6-J型转辙机则用在第二牵引点.直流双电动转辙机控制电路一般采用六线制，控制电路如下图所示。

道岔启动电路及表示电路说明1、道岔表示电路得技术条件1.只能用继电器得吸起状态与道岔得正确位置相对应,分别设置道岔定位表示继电器DBJ与道岔反位继电器FBJ。

2.当室外联系线路发生混线或混入其她电源时,必须保证不致使DBJ或FBJ错误吸起。

3.当道岔在转换或发生挤岔事故、停电或断线等故障时,必须保证DBJ或FBJ失磁落下,因此必须使用安全型继电器。

2、四线制道岔控制电路(一)道岔启动电路现行得道岔控制电路采用四线制控制电路,通过三级电路完成对道岔转换得控制,如图四线制道岔控制电路图第一级控制电路就是lDQJ3_4(道岔第一启动继电器)线圈励磁电路,检查联锁条件,确定能否接收控制命令。

人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑,单操时KF ZDJ有电、AJ(按钮继电器)↑或KFZFJ有电、AJ↑]时,lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位],没有进行区段锁闭与进路锁闭[SJ(锁闭继电器)↑],又经2DQJ(道岔第二启动继电器)检查道岔需要转换后,励磁吸起。

第二级控制电路就是2DQJ得转极电路,确定道岔得转换方向(向定位转还就是向反位转)。

1DQJ↑后使2DQJ转极。

第三级控制电路就是1DQJ1一2线圈自闭电路。

接通并随时检查电动机动作电路就是否正常。

1DQJ↑、2DQJ转极接通道岔动作电路:1DQJ检查电动机正常工作而自闭,道岔转换到底后由电动转辙机得自动开闭器得动作接点切断动作电路,使动作电路复原。

(二)道岔表示电路电路中使用了两个安全型偏极继电器,作为道岔表示继电器,使用了独立得表示变压器, 并在电路得末端设置整流元件,检查电路完整后向发送端送回直流电源,为了防止半波整流造成表示继电器抖动,在表示继电器两端并联了4μF电容器起滤波作用。

3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时,一台转辙机已经适应不了转换力与牵引力得要求。

43科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 工 程 技 术为了使ZDJ9道岔设备能够更加成熟稳定地在高铁线路上安全、可靠使用,该文从分析ZDJ9的启动电路和表示电路的工作原理入手,研究如何利用电路电压、电流的规律,快速地指导故障处理,压缩故障延时,以确保高速铁路的安全、可靠运营。

1 ZDJ9道岔启动电路工作原理ZDJ9道岔电路制式采用五线制,其各线作用如下所示。

X1线:定反位动作、表示公用线，X2线:反位至定位动作及定位表示线，X3线:定位至反位动作及反位表示线，X4线:定位至反位动作及定位表示线，X5线:反位至定位动作及反位表示线。

以定位第一、三排接点闭合,道岔由定位向反位动作为例,启动电路分析如下。

采用分级控制方式控制道岔转换,动作顺序为1DQJ励磁→1DQJF吸起→2DQJ转极→B HJ 吸起(Z B H J 、Q DJ )→1D Q J1-2自闭。

(1)1DQJ励磁吸起电路为：KZ→SJ11-12→D G J 31-32→1D Q J 3-4线圈励磁→2DQJ141-142→FCJ11-12→KF。

(2)1DQJ吸起后,1DQJF随之吸起,电路为:KZ →1D Q JF 1-4线圈→1D Q J 31-32→K F 。

(3)1DQJF吸起后,2DQJ转极,电路为：K Z →1D Q J F 41-42→2D Q J 2-1线圈→FC J11-12→KF 。

(4)1DQJ、1DQJF吸起,2DQJ转极后构成三相交流电动机电路,此时BHJ吸起,接通1DQJ的自闭电路为：KZ→1DQJ1-2线圈→BHJ 31-32→1D QJ31-32→KF 。

(5)A 、B 、C三相动作电源经R D 进入保护器D B Q 及1D Q J 、1D Q J F 、2D Q J 接点,由X1、X3、X4线向室外送电,电机开始转动,转辙机第三排接点断开,接通第四排接点。

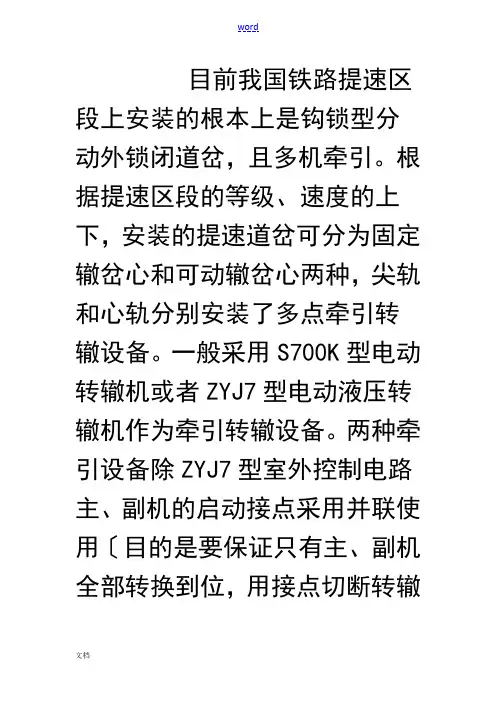

目前我国铁路提速区段上安装的根本上是钩锁型分动外锁闭道岔，且多机牵引。

根据提速区段的等级、速度的上下，安装的提速道岔可分为固定辙岔心和可动辙岔心两种，尖轨和心轨分别安装了多点牵引转辙设备。

一般采用S700K型电动转辙机或者ZYJ7型电动液压转辙机作为牵引转辙设备。

两种牵引设备除ZYJ7型室外控制电路主、副机的启动接点采用并联使用〔目的是要保证只有主、副机全部转换到位，用接点切断转辙机的电机电源〕和转辙机的动力传动方式不同外，其室内控制电路完全一致。

所以无论采用S700K转辙机牵引，还是ZYJ7型转辙机牵引，控制电路的原理，故障的分析判断和处理方式根本上一样。

现取S700K钩锁型分动外锁闭提速道岔来分析举例。

〔一〕道岔启动电路〔动作电路〕1、1DQJ继电器电路〔采用JWJXC—H125/80型继电器〕〔如图一〕⑴、用3-4线圈来检查道岔启动前的联锁条件是否符合要求〔SJ ↑，DGJ↑道岔处在空闲解锁状态〕和道岔需要转换的方向〔定位DCJ 或反位FCJ〕，这一点同电气集中道岔工作原理一样。

⑵、在1DQJ1-2线圈自闭电路中串联了BHJ↑接点，是用来监视检查道岔的转换。

道岔转换到位后，用转辙机内启动接点断开三相电机的控制电路使BHJ↓切断1DQJ的自闭电路。

⑶、在1DQJ1-2线圈自闭电路中还检查了QDJ↑接点，用来检查尖轨〔或心轨〕几个牵引点转辙设备是否动作一致。

如果其中有一台电机不动作，那么QDJ↓将切断其它几台电机的动作电路，保证尖轨〔或心轨〕几个牵引点的转辙设备动作的一致性。

⑷、为保证2DQJ转极以后，1DQJ继电器从励磁电路可靠转到自闭电路上，1DQJ采用了缓放型继电器，即1DQJ励磁吸起↑→1DQJF↑→2DQJ转极〔1DQJ3-4线断电〕→控制电路通过DBQ线圈往外送电→BHJ↑→1DQJ1-2线圈自闭电路构通。

2、1DQJF继电器电路〔采用JWXC-480〕⑴、完全复示1DQJ继电器的动作。

信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。

一、道岔启动电路：1、道岔启动电路应满足的技术条件：（1）道岔区段有车时，道岔不应转换。

此种锁闭的作用叫做区段锁闭。

（2）进路在锁闭状态时，进路上的道岔，都不应再转换。

此种锁闭的作用叫做进路锁闭。

（3）在道岔启动电路已经动作以后，如果车随后驶入道岔区段，则应保证转辙机能继续转换到底，不要受上列（1）的限制而停转。

（4）道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良，以致电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会在转换。

（5）为了便于维修试验，以及在尖轨与基本轨之间夹有障碍物，致使道岔转不到底时，能使道岔转回原位，必须保证道岔无论转到什麽位置，都可随时用手动操纵方法使它向回转。

（6）道岔转换完毕，应自动切断电动机的电路。

2、道岔控制方式：控制道岔转换的方式有三种：人工转换；进路式操纵；单独操纵。

（1）人工转换：当停电、故障、维修、清扫时，在现场用手摇把将道岔转换至所需位置。

（2）道岔进路操纵：以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。

选岔网络按照选路的要求，选出进路上各组道岔应转向的位置，即某道岔是定位操纵继电器DCJ吸起，就接通道岔启动电路使该道岔转向定位；是反位操纵继电器FCJ吸起，就接通道岔启动电路使该道岔转向反位。

全进路上的道岔按进路要求一次排出。

（3）为了维修、试验道岔和开放引导信号排列引导进路等，需要对道岔进行单独操纵。

单独操纵道岔的方法是：按下被操纵道岔按钮CA，若要使它转向定位，则同时按下道岔总定位按钮ZDA，接通道岔控制电路使该道岔转向定位；若要使它转向反位，则同时按下道岔总定位按钮ZFA，接通道岔控制电路使该道岔转向反位。

进路式操纵操纵与单独操纵之间的关系是：道岔的单独操纵优先于进路式操纵。

3、道岔启动电路的工作原理：道岔启动电路采用分级控制方式控制道岔转换，由第一启动继电器1DQJ检查联锁条件，符合要求后才能励磁吸起；然后由第二启动继电器2DQJ控制电机的旋转方向，以决定使电机转向定位转向反位；最后由直流电机转换道岔。

信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机得启动电路与反映道岔实际位置得表示电路组成。

一、道岔启动电路:1、道岔启动电路应满足得技术条件:(1)道岔区段有车时,道岔不应转换。

此种锁闭得作用叫做区段锁闭。

(2)进路在锁闭状态时,进路上得道岔,都不应再转换。

此种锁闭得作用叫做进路锁闭。

(3)在道岔启动电路已经动作以后,如果车随后驶入道岔区段,则应保证转辙机能继续转换到底,不要受上列(1)得限制而停转。

(4)道岔启动电路动作后,如果由于转辙机得自动开闭器接点接触不良或电动机得整流子与电刷接触不良,以致电动机电路不通时,应使启动电路自动停止工作复原,保证道岔不会在转换。

(5)为了便于维修试验,以及在尖轨与基本轨之间夹有障碍物,致使道岔转不到底时,能使道岔转回原位,必须保证道岔无论转到什麽位置,都可随时用手动操纵方法使它向回转。

(6)道岔转换完毕,应自动切断电动机得电路。

2、道岔控制方式:控制道岔转换得方式有三种:人工转换;进路式操纵;单独操纵。

(1)人工转换:当停电、故障、维修、清扫时,在现场用手摇把将道岔转换至所需位置。

(2)道岔进路操纵:以进路得方式使进路得要求接通电动转辙机将道岔转换到定位或反位。

选岔网络按照选路得要求,选出进路上各组道岔应转向得位置,即某道岔就是定位操纵继电器DCJ吸起,就接通道岔启动电路使该道岔转向定位;就是反位操纵继电器FCJ吸起,就接通道岔启动电路使该道岔转向反位。

全进路上得道岔按进路要求一次排出。

(3)为了维修、试验道岔与开放引导信号排列引导进路等,需要对道岔进行单独操纵。

单独操纵道岔得方法就是:按下被操纵道岔按钮CA,若要使它转向定位,则同时按下道岔总定位按钮ZDA,接通道岔控制电路使该道岔转向定位;若要使它转向反位,则同时按下道岔总定位按钮ZFA,接通道岔控制电路使该道岔转向反位。

进路式操纵操纵与单独操纵之间得关系就是:道岔得单独操纵优先于进路式操纵。

3、道岔启动电路得工作原理:道岔启动电路采用分级控制方式控制道岔转换,由第一启动继电器1DQJ检查联锁条件,符合要求后才能励磁吸起;然后由第二启动继电器2DQJ控制电机得旋转方向,以决定使电机转向定位转向反位;最后由直流电机转换道岔。

道岔启动电路及表示电路说明Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】道岔启动电路及表示电路说明1、道岔表示电路的技术条件1．只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器DBJ和道岔反位继电器FBJ。

2．当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。

3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。

2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制道岔控制电路图第一级控制电路是lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。

人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑，单操时KF-ZDJ有电、AJ(按钮继电器)↑或KF-ZFJ有电、AJ↑]时，lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑]，又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。

第二级控制电路是2DQJ的转极电路，确定道岔的转换方向（向定位转还是向反位转）。

1DQJ↑后使2DQJ转极。

第三级控制电路是1DQJ1一2线圈自闭电路。

接通并随时检查电动机动作电路是否正常。

1DQJ↑、2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。

（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了4μF电容器起滤波作用。

道岔（ZYJ7转辙机）的控制电路、启动电路及表⽰电路解读1 ZYJ7电路图2 电路图中名词解释2.1 名词解释名词解释说明1DQJ1道岔启动继电器⽆极加强接点缓放型2DQJ2道岔启动继电器极性保持继电器1DQJF1道岔启动复⽰继电器TJ时间继电器DBJ定位表⽰继电器DBJ吸起，FBJ落下：表⽰定位。

FBJ反位表⽰继电器DBJ落下，FBJ吸起：表⽰反位。

BHJ保护继电器三相电源送电，BHJ吸起，不送电的时候落下。

DCJ定位操作继电器FCJ反位操作继电器DBQ断相保护器DBQ检查流过的三相电流值正常且平衡后，输出DC24V使BHJ吸起。

KZ控制正极KF控制负极2.2 ⾃动开闭器⾃动开闭器如下图所⽰，其中1、2、3、4是静接点；A、B是动接点。

定位时，A/B接点与1/3接点相连；反位时，A/B接点与2/4接点相连。

电路图中的⾃动开闭器如下图所⽰。

2.3 DBQ（断相保护器）与BHJ（保护继电器）DBQ与BHJ的电路原理图如下图所⽰。

当三相电流不平衡或者缺相时，BHJ落下，断开三相电机的供电回路，从⽽保护三相电机不被烧毁。

疑问：为什么三相不平衡或缺相时，BHJ就不能励磁呢？3 控制电路下图为操作台⽰意图。

道岔处于定位时的启动电路如下图所⽰。

其中DGJ为道岔轨道继电器，当轨道区段空闲时，DGJ吸起。

当按下反位操作按钮后，FCJ吸起。

通电回路如下图所⽰。

这时，1DQJ（1道岔启动继电器）通电后吸起。

使得1DQJF（1道岔启动复⽰继电器）也通电吸起，如下图所⽰。

当1DQJF吸起后，2DQJ（2道岔启动继电器）线圈也会通电，启动电路开启，如下图所⽰。

启动电路开启后，三相电源送电，使得BHJ（保护继电器）线圈通电励磁，这时控制电路会形成⼀个⾃闭电路，如下图紫⾊回路所⽰。

当道岔由定位转动到反位后，BHJ失磁，⾃闭电路⽆法构成回路，造成1DQJ失磁。

1DQJ失磁后，⾃闭回路中的1DQJ的接点断开，造成1DQJF失磁。

ZYJ-7提速道岔电路简图及故障判断ZYJ-7提速道岔表示电路简图
常见故障分析与判断方法
ZYJ7提速道岔电路故障：(一般先处理机械故障再查表示电路故障,最后查启动电路故障)（1）在控制台判断出是表示电路故障还是启动电路故障，必须结合动作电流（2A左右）和动作时间（7.5秒）进行判断；
（2）到提速道岔组合架找出故障道岔组合，在侧面端子测试有关电压值；
（3）根据下列故障数据表，进一步查找处理（如判断出是室外故障还必须到分线盘测试确认）。

ZYJ-7表示电路故障参考数据：
ZYJ-7启动电路故障参考数据：。

在右位时：速动开关接点A组和B组为顶起状态，接通下层接点A3—A4和B3—B4 速动开关接点C组和D组为落下状态，接通上层接点C1—C2和D1—D2道岔电路原理图（西门子资料提供）道岔右位表示电路简图二、道岔—从右位转到左位启动初始：WESTE板接收到道岔转换命令后，将从表示电路切换到动作电路。

从WESTE板1、2、3、4端子输出交流380V电源，其中4为N端，1、2、3分别对应L1，L2，L3三相，此时2、3之间为380V，1、4之间为220V，室外电路没有变化，电机开始转动。

转换道岔：（上图）电机转动带动传动装置，使速动开关C 组和D 组接点顶起，速动开关状态为： 速动开关接点A 组和B 组为顶起状态，接通下层接点A3—A4和B3—B4 速动开关接点C 组和D 组为顶起状态，接通下层接点C3—C4和D3—D4此时电机为Y 型连接，1、2、3之间分别为交流380V ，电机转动，道岔动作。

转换结束：道岔动作完毕后，速动开关A 组和B 组接点落下，速动开关状态为： 速动开关接点A 组和B 组为落下状态，接点接通上面接点A1—A2和B1—B2 速动开关接点C 组和D 组为顶起状态，接点接通下面接点C3—C4和D3—D4同时，室内WESTE 板中的切换电路动作，切断交流380V 动作电源，接通直流60V 表示电源， 给出道岔左位表示，道岔转换完毕。

道岔转换图（西门子资料提供）-----从右位到左位三、道岔左位表示电路Reference Current SourcePoint position Ind. 1 A/D converterPoint position Ind. 2 A/D converterReference Current SourcePoint position Ind. 1 A/D converterPoint position Ind. 2 A/D converterReference Current Source Point position Ind. 1 A/D converterPoint position Ind. 2 A/D converter Reference Current SourcePoint position Ind. 1 A/D converterPoint position Ind. 2 A/D converter在左位时：速动开关接点A组和B组为落下状态，接通上层接点A1—A2和B1—B2 速动开关接点C组和D组为顶起状态，接通下层接点C3—C4和D3—D4道岔左位表示电路简图四、转换道岔--------从左位转到右位启动初始：室外部分跟左位表示电路完全相同转换道岔：跟右位转到左位完全相同转换结束：道岔转换完毕后，速动开关动作接通右位表示。

提速道岔的三种状态及其电气参数道岔的三种状态是指道岔的正常状态、道岔的“四开”状态和道岔的室内外不一致的状态。

以三相交流电动转辙机（S700K）牵引的提速道岔为例，该类型道岔的控制电路由5根外线组成，在道岔的不同状态下，各外线间的电压是不一样的，通过测量各线间电压，可在室内判别室外道岔的状态，查找故障时，通过测量各线间电压可为迅速判别故障范围提供有益的帮助。

一、道岔的正常状态道岔在正常状态时，有四根外线是带电的，有一根外线两端（室内外）悬空，不带电。

具体地说，当道岔在定位时，X5两端悬空，不带电，X1、X2、X3、X4均带电；道岔在反位时，X4两端悬空，不带电，X1、X2、X3、X5均带电。

为了较直观地说明这一点，将提速道岔的表示电路进行简化，如下图。

从上图可以看出，当道岔在定位时，X1、X3、X4间只有电机的线圈相隔，它们的电位几乎相等，相互间的电压很小。

实践中，道岔在正常状态下，用万用表交流220V或100V档、直流100V档测量，X1~X2间的电压为交流54V左右、直流22V左右，X2~X4间的电压为交流52V左右，直流22V左右，X1、X3、X4相互间的电压近乎为零。

此时X5在室外被自动开闭器的接点截断，在室内被2DQJ131-133截断，其两端是悬空的，与其它端子间没有电压，如果在实测中有一点小电压的话，那也是感应或接地等引起的虚电压。

道岔在反位时的情况与道岔在定位时类似。

此时，X1、X2、X5的电位几乎相等，相互间的电压很小。

实践中，道岔在正常状态下，用万用表交流220V 或100V档、直流100V档测量，X1~X3间的电压为交流54V左右，直流22V 左右，X3~X5间的电压为交流52V左右，直流22V左右，X1、X2、X5相互间的电压近乎为零。

此时的X4两端是悬空的，与其它端子间没有电压。

二、道岔在“四开”状态道岔在“四开”状态时，自动开闭器的第一、四排接点接通，定、反位的表示电路互相连接，电压出现了异常状态。

提速道岔控制电路介绍一、提速道岔DCJ/FCJ、SFJ的作用TYJL-II和TYJL-ADX铁科研的计算机联锁办理方式为：按压总定或总反按钮→再按要操动的道岔名称，（由计算机驱动DCJ↑或FCJ↑，检查道岔操动需要的必须条件SFJ↑，相应道岔区段DGJ↑）→沟通总的1DQJ的励磁由、2DQJ转极→尖1的1DQJ↑、2DQJ 转极→尖2的1DQJ↑、2DQJ 转极，沟通室外尖1、尖2电机的启动电路。

只要条件具备，DCJ/FCJ、SFJ在铁科研的计算机联锁中是最多驱动30秒，但当道岔到位表示出来后就停止驱动DCJ/FCJ、SFJ。

但DCJ/FCJ 、YCJ在通号公司K5B计算机联锁中励磁时间分别为：普通道岔4秒，九机单动道岔8秒，双动九机道岔为16秒。

二、DBQ和BHJ的作用原来我们的每台提速道岔的1DQJF、1DQJ的自闭电路接入了一个停止继电器TJ（两机牵引用13S和三机及以上用30S两种时间继电器），用于当道岔因故没有到位或表示没有出来后在规定时间内切断电机启动电路，现在是使用断相保护器DBQ（断相和带延时切断功能一体）。

原理是：1）由于道岔平时不动作，所以断相保护器的3个变压器输入线圈无电流通过，桥式整流堆也无直流输出，故BHJ平常处于落下状态。

2）当道岔动作时，如果三相负载工作正常，则3个变压器的输入线圈中有电流通过，在变压器的II次侧得到感应电压后，串联叠加送至桥式整流堆的交流输入端，经桥式整流后，得到直流电源，在1、4输出24V直流使BHJ励磁吸起。

3）当发生断相时，这一相的变压器I次侧相当于开路，其阻抗为无穷大，而另两相电源由于三相中缺少了一相，故负载电流将变小，相位也发生了变化，与其对应的变压器II次侧的感应电压的幅值及相位也发生了变化，使3个变压器II次侧串联叠加输出电压基本趋于零，故桥式整流堆的直流输出电压也为零，使BHJ落下。

电路中各个电容的作用主要是滤去高次谐波。

当电机到位后，反位启动状态时由于11~12、13~14接点断开（定位启动状态时由于41~42、43~44接点断开），没有负载断相保护器DBQ停止输出，BHJ↓；当道岔因其他原因没有到位或卡阻时，在经过13S或30S后，在整流堆中另外加的时间控制电路使直流停止输出，使BHJ↓，断相保护器DBQ停止输出切断三相电源输出。
