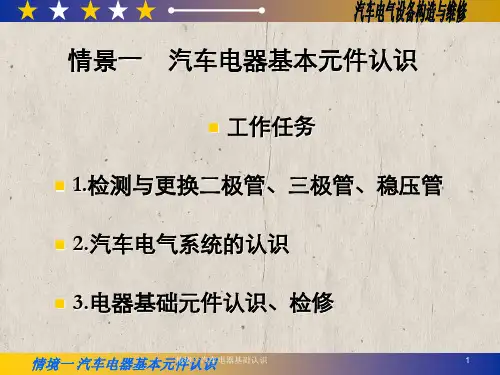

情境一汽车电器基础认识解析

任务一汽车电气基础的认知【任务引入】一辆丰田车，在夜晚行驶过程之中，大灯不亮。

到汽修厂检测后，发现熔断器损坏。

更换熔断器，故障消失。

【任务目标】1、了解汽车电气的组成及其特点2、掌握汽车电气基础元件的作用3、能正确认识汽车上的电器设备4、正确使用检测工具及仪器5、检修汽车电气的基础元件【任务实施】一、任务需求知识（一）汽车电气的组成与特点汽车电气设备是汽车的重要组成部分，其工作性能的优劣直接影响汽车的动力性、经济性、安全性、可靠性、舒适性和排气净化等.1、汽车电气的组成(1）电源系统电源系统包括蓄电池和发电机。

发电机是汽车上的主要电源,蓄电池是辅助电源。

当发电机工作时，由发电机向全车用电设备供电，同时给蓄电池充电。

蓄电池的作用是起动发动机时向起动机供电，当发电机不工作时向用电设备供电。

（2）起动系统起动系统包括起动机、起动继电器、点火开关及起动保护装置等，其作用是带动飞轮旋转使发动机曲轴达到必要的起动转速让发动机着车。

(3）点火系统点火系统（汽油机）包括点火线圈、点火控制器、点火开关、火花塞等，其作用是将低压电转化为高压电，让火花塞点燃气缸内的可燃混合气。

（4）照明和信号系统照明系统包括车内外各种照明灯，有前大灯、雾灯、示宽灯等,其作用是确保车辆内外一定范围内合适的亮度；信号系统包括电喇叭、转向灯、倒车灯、制动灯等,其作用是告示行人、车辆引起注意，提供安全行车所必需的信号.（5）仪表和报警系统仪表包括发动机转速表、车速里程表、燃油表、水温表、电压表、机油压力表等；报警系统包括各种报警指示灯及控制器，其作用是显示汽车运行参数及交通信息，报警运行性机械故障，确保行车、停车的安全、可靠。

（6）辅助电器系统辅助电器系统包括电动刮水器、风窗洗涤器、空调、中控门锁、电动车窗和电动座椅等.其作用是提高车辆安全性、舒适性、经济性。

（7)电子控制装置电子控制装置由电子控制燃油喷射装置、巡航控制系统、自动变速器和防抱死制动装置等组成。

汽车电器系统认知与检修劳动教育汽车电器系统是现代汽车中重要的组成部分，它负责控制和监测车辆的各种电气设备和功能。

对于汽车技术人员来说，了解汽车电器系统的工作原理和检修方法是至关重要的。

本文将介绍汽车电器系统的基本认知和常见故障的检修方法，为读者提供一些有用的指导。

一、汽车电器系统的基本认知1. 汽车电器系统的组成：汽车电器系统包括起动系统、充电系统、点火系统、灯光系统、音响系统、仪表盘系统等多个子系统。

每个子系统都有特定的功能，相互之间紧密配合，保障汽车的正常运行。

2. 汽车电路的基本原理：汽车电器系统是由电路组成的，电流在电路中流动，驱动各种电器设备工作。

汽车电路包括电源、负载和控制器三个基本要素，它们通过导线和连接器相连，形成一个完整的电路。

3. 汽车电器元件的作用：汽车电器元件包括电池、发电机、起动机、点火线圈、开关、继电器等。

它们各自承担着不同的功能，例如电池提供电源，发电机充电，起动机启动发动机，点火线圈提供高压电火花等。

二、汽车电器系统的常见故障及检修方法1. 起动系统故障：起动系统故障是汽车无法启动的主要原因之一。

故障可能出现在起动机、电池或相关的电路连接上。

检修方法包括检查电池电压、清洁和检查起动机电机、检查电路连接是否松动或损坏等。

2. 充电系统故障：充电系统故障会导致电池电量不足，影响汽车的正常使用。

常见的故障原因包括发电机故障、电池腐蚀、电池线路损坏等。

检修方法包括检查充电电压、清洗电池终端、检查电池线路是否正常等。

3. 点火系统故障：点火系统故障会导致发动机无法正常工作，例如无法启动或抖动不稳。

故障原因可能包括点火线圈故障、火花塞磨损、点火线路损坏等。

检修方法包括检查点火线圈电阻、更换火花塞、检查点火线路是否正常等。

4. 灯光系统故障：灯光系统故障会影响行车安全，例如大灯无法亮起或闪烁。

故障原因可能是灯泡烧坏、灯泡座氧化、电路连接松动等。

检修方法包括更换灯泡、清洁灯泡座、检查电路连接是否正常等。

汽车电路电器知识点总结汽车电路电器是指汽车中用于传输电能和控制电器设备的系统。

它是汽车的神经系统，是汽车的动力和驾驶控制的基础，也是汽车舒适性和安全性的保障。

汽车电路电器包括发电机、蓄电池、起动机、点火系统、照明系统、车辆诊断系统、电子控制单元以及各种传感器和执行器等组成。

一、汽车电路电器的基本知识1.1 电路的基本原理电路是指电能在导电材料中传输的路径。

汽车电路主要由电源、负载和导线组成。

电源是提供电能的设备，一般是指蓄电池或发电机。

负载是消耗电能的设备，如车灯、电动机等。

导线是传输电能的通道，一般采用导电性能良好的金属材料。

1.2 电路的分类汽车电路根据功能和电压的不同可以分为多种类型，如动力电路、照明电路、仪表电路、音响电路等。

根据电压的不同，又可以分为12V电路和24V电路。

1.3 电器的基本知识电器是指用来控制电流的设备，如继电器、断路器、开关等。

在汽车电路中，电器起到了开关、保护、控制和转换电能的作用。

1.4 电路图的读取汽车电路图是描述汽车电路连接、元件及工作原理的图表。

汽车电路图的读取对于排除故障、检修和维护工作非常重要。

汽车电路图可以分为整车电路图和单独电路图。

整车电路图包括整车总线电路、整车照明电路、整车仪表电路等。

二、汽车电路电器的检修与维护2.1 电路故障的检修汽车电路可能会出现断路、短路、发热、异常工作等故障。

出现故障时，需要通过仪器测量、电路图分析、元件更换等方法进行排除。

检修汽车电路需要掌握正确的仪器使用方法，熟悉汽车电路图和元件工作原理。

2.2 电路元件的更换汽车电路中的元件包括保险丝、继电器、传感器、电动机、发电机、起动机等。

当元件故障时，需要及时更换。

更换元件需要注意选用合适的规格和型号，严格按照电路图接线。

2.3 电气设备的安装与调试安装电气设备需要严格按照安装说明书进行，合理布线，固定可靠，防水防尘。

安装后需要进行调试，验证设备的工作是否正常。

例如，安装车载视频系统、音响系统、GPS导航系统等。

汽车电器基础知识培训汽车电器是现代汽车中不可或缺的重要组成部分，它们为汽车的正常运行提供必要的电力支持，而对于驾驶员和乘客来说，了解汽车电器的基础知识显得尤为重要。

本文将介绍汽车电器的基本概念、常见问题及其解决方法，以便为广大车主和相关从业人员提供有益的指导。

一、汽车电器的基本概念1.1 汽车电器的分类汽车电器可以分为辅助电器和主要电器两大类。

辅助电器包括空调、音响、导航系统等，它们为驾驶员和乘客提供舒适和便利；而主要电器主要负责汽车的启动、照明、仪表盘显示等核心功能。

1.2 汽车电器的工作原理汽车电器的工作原理主要依赖于汽车电池和发电机。

电池为汽车提供直流电，而发电机则通过转动机械能产生交流电。

电器系统通过电线和继电器将电能传输到各个系统和设备，从而实现汽车的各项功能。

二、常见问题及解决方法2.1 电池问题电池是汽车电器系统的重要组成部分，常见的问题包括电池电量不足、电池漏液等。

当发现电池电量不足时，可以通过充电或更换电池的方式解决；而对于电池漏液的问题，则需要及时清洁电池和更换漏液电池。

2.2 灯具故障汽车灯具的故障是车辆行驶中常见的问题之一。

当发现灯泡短路或熄灭时，可以通过更换新灯泡或检修灯泡接触器来解决。

此外，定期检查和清洁车灯的镜片也能保持良好的照明效果。

2.3 电路故障汽车电路故障可能导致仪表盘显示异常、车辆无法启动等问题。

对于电路故障，我们可以通过检查和更换保险丝，修复电线接触不良的问题，以及及时处理电路短路等情况来解决。

三、相关安全注意事项3.1 电器维修注意事项由于汽车电器系统涉及到较高的电压和电流，为了确保个人安全，对于电器的维修需谨慎操作。

建议车主在没有相关专业知识和经验的情况下不要自行进行复杂的电器维修，可寻求专业技术人员的帮助。

3.2 定期检查和维护为了保持汽车电器系统的良好工作状态，车主应定期检查并清洁电池、灯具以及相关电路。

此外，注意不要在长时间停车后仍然挂载大功率电器设备，以免造成电池电量不足。

汽车电器系统的认识一、引言汽车电器系统是现代汽车不可或缺的组成部分，它涵盖了车辆的各种电子设备和控制系统。

它起着监测、控制和协调车辆各个部分的作用，极大地提高了汽车的安全性、舒适性和性能。

本文将从基本概念、组成部分和功能三个方面对汽车电器系统进行探讨。

二、基本概念汽车电器系统是指由电气设备和电子控制单元组成的一个系统，用于控制和操作汽车的各种功能。

它采用电力作为能源，通过电子控制单元对车辆的各个部件进行监测和控制，从而实现车辆的正常运行和驾驶者的操作需求。

三、组成部分1. 电池：汽车电器系统的能量来源，为其他部件提供电力。

2. 发电机：通过机械能转化为电能，为电池充电并供给车辆使用。

3. 起动机：用于启动发动机的电动机，通过电能转化为机械能，驱动发动机起动。

4. 点火系统：控制发动机的点火时机，确保燃料正常燃烧。

5. 灯光系统：包括前照灯、尾灯、刹车灯等，提供照明和信号功能。

6. 仪表盘：显示车辆的各种状态和信息，如速度、转速、油量等。

7. 启动系统：包括车门锁、防盗系统等，确保车辆的安全性。

8. 通信系统：包括音响、导航系统等，提供娱乐和导航功能。

9. 控制单元：由各种传感器和执行器组成，负责监测车辆状态并控制各个部件的工作。

四、功能1. 启动和熄火：汽车电器系统通过起动机将电能转化为机械能，实现发动机的启动和熄火。

2. 发电和充电：发电机将发动机的机械能转化为电能，为电池充电并供给车辆使用。

3. 点火系统：控制发动机的点火时机，确保燃料正常燃烧，使发动机正常工作。

4. 照明和信号：提供车辆的照明和信号功能，包括前照灯、尾灯、刹车灯等。

5. 仪表盘显示：显示车辆的各种状态和信息，如速度、转速、油量等，帮助驾驶者了解车辆情况。

6. 防盗和安全：通过启动系统和车门锁等功能，确保车辆的安全性。

7. 娱乐和导航：通信系统提供音响和导航功能，提高驾驶者的舒适性和便利性。

8. 监测和控制：控制单元通过传感器监测车辆的各种状态，然后根据需要控制各个部件的工作，确保车辆的正常运行。

随着科技的不断发展，汽车电器已经成为现代汽车中不可或缺的一部分。

为了更好地了解汽车电器的原理和维修方法，我参加了这次汽车电器讲座。

通过这次讲座，我对汽车电器有了更加深入的了解，以下是我的一些心得体会。

一、汽车电器的基本概念在讲座中，我了解到汽车电器是指汽车上所有与电能相关的装置，包括电池、发电机、起动机、点火系统、照明系统、仪表盘、空调系统等。

这些电器共同构成了汽车的动力系统、照明系统、仪表系统、空调系统等，使得汽车能够正常运行。

二、汽车电器的工作原理1. 电池：电池是汽车电器的能量来源，它将化学能转化为电能。

在汽车启动时，电池为起动机提供电能，使发动机运转；在汽车行驶过程中，发电机将发动机的机械能转化为电能，为汽车电器提供动力。

2. 发电机：发电机是将发动机的机械能转化为电能的装置。

它通过电磁感应原理，将发动机的旋转运动转化为电能，为汽车电器提供动力。

3. 起动机：起动机是汽车启动的关键部件，它将电能转化为机械能，驱动发动机旋转。

在发动机启动后，起动机的作用消失。

4. 点火系统：点火系统负责将电池提供的电能转化为火花，点燃混合气，使发动机燃烧。

点火系统主要包括点火线圈、火花塞等部件。

5. 照明系统：照明系统为汽车提供照明，包括前大灯、尾灯、转向灯等。

照明系统通常采用卤素灯泡或LED灯泡。

6. 仪表盘：仪表盘是驾驶员了解汽车运行状态的重要工具，包括车速表、转速表、油表、水温表等。

7. 空调系统：空调系统为汽车提供舒适的驾驶环境，包括压缩机、膨胀阀、冷凝器、蒸发器等部件。

三、汽车电器的维修与保养1. 电池：电池的保养主要包括定期检查电解液、清洗电池连接线、避免长时间停放等。

电池的维修主要包括更换电池、修复电池等。

2. 发电机：发电机的主要维修包括更换发电机皮带、清洗发电机、更换发电机轴承等。

3. 起动机：起动机的维修主要包括更换起动机、修复起动机等。

4. 点火系统：点火系统的维修主要包括更换点火线圈、更换火花塞等。

汽车电器的认识
汽车电器是指安装在汽车中，用于控制和驱动车辆电子设备的部件。

它们包括各种传感器、继电器、开关、线路和电缆，以及汽车中的电子控制装置、仪表盘、娱乐系统、安全系统等。

汽车电器的作用主要有以下几个方面：
1.控制和驱动车辆各种电子设备：例如发动机管理系统、变速
器控制系统、车身稳定性控制系统、自动驻车系统等，这些系统通过各种传感器、开关和线路等部件的配合工作，控制车辆的行驶状态和性能。

2.支持车辆娱乐和通信功能：例如音响系统、导航系统、蓝牙
通话系统等，这些系统依赖于电子控制装置和线路的配合工作，为驾驶者和乘客提供娱乐和通讯的功能。

3.保证驾驶安全：例如制动系统、安全气囊系统、防抱死系统等，这些系统通过与车辆的电气系统相连接，通过传感器和开关来控制安全装置的运作，确保驾驶过程中的安全性。

4.提供车辆诊断功能：现代汽车电子系统中配备有车辆诊断接口，可以连接到诊断工具上，通过诊断工具可以检测和诊断车辆的各种故障，并提供相应的解决方案。

总之，汽车电器是现代汽车不可或缺的一部分，它们在驾驶过程中起着重要的作用，影响着汽车的性能、安全性和便利性。

汽车电器电路基础1. 概述汽车电器电路是指汽车中用于控制和供电的电路系统。

它由许多不同的组件组成，包括电池、发电机、继电器、开关、保险丝和电线等。

合理运用和理解汽车电器电路可以帮助我们更好地理解汽车的工作原理，并能够进行一些简单的故障排查和修理工作。

2. 电流和电压在理解汽车电器电路之前，我们首先需要了解电流和电压的基础概念。

2.1 电流电流是指电子在电路中运动的速度。

它是以安培（A）为单位来表示的。

电流的方向是由正电荷向负电荷的流动方向决定的。

2.2 电压电压是指电子在电路中的压力或电势差。

它是以伏特（V）为单位来表示的。

电压的大小决定了电子在电路中流动的速度。

3. 汽车电路组件3.1 电池电池是汽车电路系统的能量存储设备。

它提供了启动汽车所需的起动能量，并为其他电器设备提供电力。

车辆的电池通常为12伏特。

3.2 发电机汽车发电机是通过发动机的动力转动，生成电流来充电电池的设备。

它主要通过转子和定子之间的磁场相对运动产生感应电压，将机械能转化为电能。

3.3 继电器继电器是一种电控制装置，它通过开关或其他电源的信号来控制电路的开关状态。

在汽车电路中，继电器通常用于控制高功率电器设备，如头灯、空调压缩机等。

3.4 开关开关通过改变电路的连接和断开来控制电器的开启和关闭。

在汽车电路中，开关用于控制车辆的各种功能，如打开车门灯、调节风扇速度等。

3.5 保险丝保险丝是一种电流过载保护装置，它可以在电路中出现故障时切断电流。

汽车电路中经常使用保险丝来保护电器设备和电路免受过载损坏。

3.6 电线电线是汽车电路中传输电流和信号的导线。

汽车电线通常由铜丝制成，具有良好的导电性能和耐高温性能。

4. 汽车电路连接方式4.1 并联连接并联连接是指将多个电器设备连接在同一个电源上，以便它们可以同时工作。

在并联连接中，每个电器设备都以独立的路径从电源获取电流。

4.2 串联连接串联连接是指将多个电器设备连接在一起，以便它们依次工作。

汽车电器知识介绍品管部电器材料组应知应会知识介绍第一部分：汽车线束综述汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。

如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作。

随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂线束的故障率也相应增加。

这就要求提高线束的可靠性和耐久性等性能，以下就汽车线束设计、工艺、生产及检验方面的知识分别作粗略的介绍。

1、电气原理图的设计、计算汽车线束是全车汽车电气原理的物理表现形式，因此应先有电气原理图再有线束图进而根据线束图生产线束，在设计电气原理图前应具备以下条件：1.1掌握《电气设计任务书》的技术要求和全车电气配置情况；1.2根据电气负载功率消耗确定熔断器容量大小、计算导线线径并根据负载工作原理和功能要求进行载荷分配，确定电路的保护方式及确定总保险的容量。

1.2.1如何确定熔断器容量大小熔断器按保护形式分，可分为：过电流保护与过热保护。

用于过电流保护的熔断器就是平常所说的保险丝。

采用熔断器保护电路时，用电设备的最大持续电流应小于熔断器额定电流的80％。

根据每一路的最大工作电流来选定熔断器的额定电流，其关系式为：熔断器的额定电流=每一路的最大工作电流÷0.8。

例如：右前照灯远光灯功率60w，稳态最大工作电流5A，按此关系式得出熔断器的额定容量为6.25A，考虑到安全系数熔断器容量确定为10A。

对于一些感性原件比如点火线圈、怠速步进电机其瞬时自感电动势产生的峰值电流远远超过正常工作时的最大电流，熔断器可以在短时间内通过很大的峰值电流，因此对于带有感性原件的电路一般不考虑自感电动势产生的电流。

1.2.2导线线径的确定在确定导线截面积时要考虑电压降和导线的发热（1）用电设备的电流强度为：I=P/UＮ（P—负载功率; UＮ—额定电压）（2）导线截面积计算公式为：A=IρL/UＶＬ（I--电流，安培；P---功率，瓦；A—导线截面积，平方毫米;ρ—铜导线电阻率，一般取值0.0185Ω.mm2/m；L--导线长度，米；UＶＬ--导线允许的电压降，伏特）（3）为避免导线过渡发热，应该检查电流密度其公式为：S=I/A各种电路允许的电压降UＶＬ及导线的电流密度如表1、表2所示1.2.3进行完上述工作以后，根据电路的性质进行载荷分配同一个负载的不同电路最好共用一路保险，比如：喇叭、喇叭开关、喇叭继电器电源线要用同一路保险；电路性质相似的也可以共用同一路保险，比如：雨刮电机和喷水电机可以共用同一路保险；发动机电子控制器单元、ABS 电子控制器单元的电源不可与其他电路共用同一路保险。
