项目一汽车电气系统基本构造及基础元件的认知

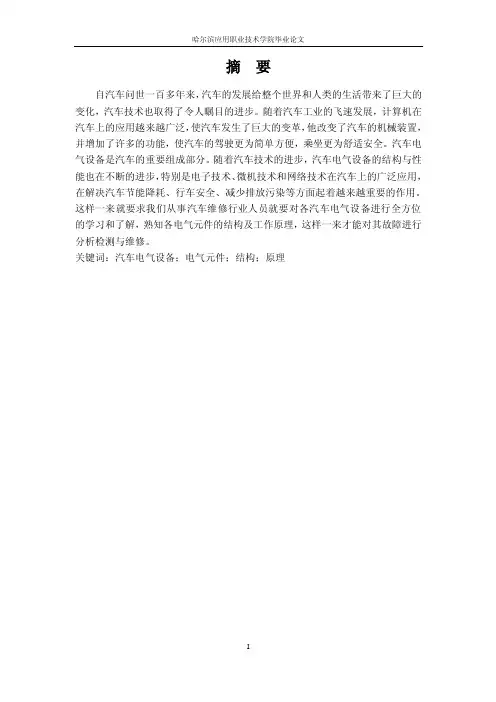

摘要自汽车问世一百多年来，汽车的发展给整个世界和人类的生活带来了巨大的变化，汽车技术也取得了令人瞩目的进步。

随着汽车工业的飞速发展，计算机在汽车上的应用越来越广泛，使汽车发生了巨大的变革，他改变了汽车的机械装置，并增加了许多的功能，使汽车的驾驶更为简单方便，乘坐更为舒适安全。

汽车电气设备是汽车的重要组成部分。

随着汽车技术的进步，汽车电气设备的结构与性能也在不断的进步，特别是电子技术、微机技术和网络技术在汽车上的广泛应用，在解决汽车节能降耗、行车安全、减少排放污染等方面起着越来越重要的作用。

这样一来就要求我们从事汽车维修行业人员就要对各汽车电气设备进行全方位的学习和了解，熟知各电气元件的结构及工作原理，这样一来才能对其故障进行分析检测与维修。

关键词：汽车电气设备；电气元件；结构；原理AbstractEnergy and environmental protection in the world today with the car the two hot spots. The development trend of modern car power good, easy, driving safety, ride comfort, and more importantly, energy saving, environmental protection, automobile manufacturing technology necessary to adapt to this development. Automotive electronic control technology is the core of modern automotive technology is rapidly developing, presenting a computer, intelligence, and diverse state. In recent years, with the electronic technology, computer technology and information technology, automotive electronic control technology is a rapid development, especially in the control accuracy, control, intelligence and networking with many other major breakthrough. Automotive electronic control technology has become a standard measure of the importance of the development of Hyundai Motor signs.Automotive electronic control systems basic by the sensor, the electronic controller (ECU), software drivers and control procedures and other parts, Hyundai Motor has been called the "four wheels of the computer." Auto maintenance industry, as car after market services, and should take the initiative to adapt to the development of automobile technology in order to remain competitive in the fierce vitality.Keywords: Automotive; electronic control system; new目录摘要 (I)Abstract........................................................... I I 绪论.. (1)第1章汽车电气设备总论 (2)1.1 汽车电气设备的组成 (2)1.1.1 电源 (2)1.1.2 用电设备 (2)1.2 汽车电器设备的特点 (3)第2章电源系统 (4)2.1 电源系统概述 (4)2.2 普通蓄电池的结构 (4)2.2.1 蓄电池的作用 (4)2.2.2 普通型蓄电池的结构 (4)2.2.3 铅酸蓄电池的基本工作原理 (5)2.3 汽车交流发电机 (6)2.3.1 交流发电机的基本知识 (6)2.3.2交流发电机的结构 (7)2.3.3交流发电机的工作原理 (7)第3章汽车电动系统 (9)3.1 常规起动机的组成结构和工作原理 (9)3.1.1 直流串励式电动机 (9)3.1.2 直流电动机的结构 (9)3.1.3 直流电动机的工作原理 (9)3.1.4 控制装置 (9)3.2 风窗刮水器 (10)3.2.1 风窗刮水器的组成和工作原理 (10)第4章汽车灯系 (12)4.1 汽车灯系的组成 (12)４.2 前照灯 (12)4.2.1 前照灯的基本要求 (12)4.2.2 前照灯的组成 (13)4.3 各部位灯光的常见故障 (13)4.3.1 灯光不亮 (13)4.3.2 亮度下降 (14)4.3.3 灯泡频繁烧坏 (14)第5章汽车电子控制系统 (15)5.1.1 电子控制燃油喷射系统 (15)5.1.2 电子控制点火系统的组成和工作原理 (17)5.1.3 汽车制动防抱死系统（ABS） (17)结论 (21)参考文献 (22)致谢 (23)绪论现代汽车已不是简单的机械产品,也不是最初的交通工具, 而是由原始汽车进化到一个高科技的结晶体。

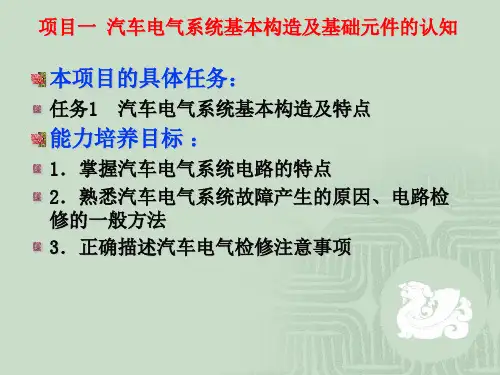

项目一汽车电气系统基本构造及基础元件的认知任务1 汽车电气系统基本构造及特点一、填空题1．现代汽车电气设备大致分为三大部分，即电源系统、用电设备和全车电路及配电装置。

2．汽车电源系统包括蓄电池、发电机及电压调节器。

汽车电源系统包括蓄电池、发电机、电压调节器及工作状况指示装置（电流表、充电指灯等）组成。

3．汽车上用设备包括起动系统、点火系统、照明系统、信号系统、仪表及报警系统、辅助电气系统、汽车电子控制系统。

4．起动系统用来起动发动机，主要包括直流电动机、传动机构、控制装置等。

其作用是带动飞轮旋转使曲轴达到必要的起动转速。

二、判断题1．拆卸蓄电池时，应先拆下正极电缆；装上蓄电池时，总是最后连接负极电缆。

（×）2．更换烧杯的保险时，如没有相同规格的保险，可以用比规定容量大的保险来替代。

（×）3．汽车上有交流发电机发出的是交流电，所以汽车上的用电设备用的是交流电。

（×）4．汽车上的搭铁可以采用负极搭铁，也可以采用正极搭铁。

（×）三、问答题1．电气系统的主要特点有哪些？汽车电气设备组成的系统称为汽车电气系统，和其他电气系统不同，汽车电气系统或称汽车电路具有以下特点：1．双电源2．低电压3．直流4．单线制5．并联连接6．负极搭铁7．设有保护装置8．汽车电路有颜色和编号特征 9．汽车电路由相对独立的分支系统组成2．试述汽车故障诊断的一般程序？3．汽车电气检修注意事项有哪些？维修电气系统的原则之一是不要随意更换电线或电气设备，这种操作有可能使汽车由线路短路、过载而引起火灾。

同时还应注意以下各项：（1）拆卸蓄电池时，总是最先拆下负极(-)电缆；装上蓄电池时，总是最后连接负极(-)电缆。

（2）更换烧坏的保险时，应使用相同规格的保险，使用比规定容量大的保险会导致电气元件损坏或产生火灾。

（3）拆下或装上蓄电池电缆时，应确保点火开关或其他开关都已断开，否则会导致半导体元器件的损坏。

汽车电气知识点总结一、汽车电气系统基础知识1.1 电气系统的作用汽车电气系统是汽车的重要组成部分，它主要负责提供电力以驱动各种电动设备，包括发动机的启动、照明系统、空调系统、音响系统等。

同时，电气系统还负责为车辆的控制系统提供电能，如发动机控制单元、防抱死刹车系统等。

1.2 电气系统的构成汽车电气系统由电源系统、充电系统、起动系统、点火系统、照明系统、保险丝盒和接线端子等部分组成。

1.3 电气系统常见故障电气系统常见故障包括电瓶失灵、充电系统故障、起动系统故障、点火系统故障以及线路短路等问题。

这些故障可能导致发动机无法启动、车辆动力不足、照明系统失效等严重问题。

二、汽车电气系统中的重要部件2.1 电瓶电瓶是汽车电气系统的重要部件，主要负责提供启动电流和为各种电器设备供电。

电瓶的选择和维护对车辆的性能和寿命有着重要的影响。

2.2 发电机发电机是汽车充电系统的核心部件，它主要负责为电瓶充电。

发电机的工作状态对车辆各个系统的正常运行起着关键作用。

2.3 起动电机起动电机是汽车启动系统的关键部件，它主要负责转动发动机以使其启动。

起动电机的性能和可靠性直接影响车辆启动的快速性和稳定性。

2.4 点火系统点火系统是汽车发动机的关键部件，它主要负责引发燃油混合气的爆炸，从而推动活塞运动。

点火系统的性能对发动机的燃烧效率和功率输出有着重要影响。

2.5 灯具系统汽车的照明系统包括前照灯、尾灯、转向灯等，它们对行车安全和舒适性起着重要作用。

照明系统的故障可能导致夜间行车困难和交通事故。

三、汽车电气系统的故障诊断和维修3.1 故障诊断技术汽车电气系统的故障诊断是车辆维修中的重要内容，包括故障检测、故障定位和故障原因分析等。

常用的故障诊断技术包括多用途示波器、电压表、电流表等。

3.2 故障维修技术汽车电气系统的故障维修主要包括维修和更换故障元件、处理电气线路故障、调整和校正电气系统等。

在进行维修工作时，需要遵循相关的操作规程和安全注意事项。

简述汽车电气系统的组成汽车电气系统是现代汽车中至关重要的一个组成部分。

它负责控制和管理汽车的各种电气设备，如发动机控制单元、灯光系统、仪表板、音响系统等。

本文将从以下四个方面来简述汽车电气系统的组成。

一、电源系统：汽车电气系统的基础是电源系统，它主要由蓄电池和发电机组成。

蓄电池是为汽车提供电能的装置，它负责储存并提供电力给汽车的各种电器设备。

发电机则通过发动机的运转产生电能，为蓄电池充电并提供电力给整个电气系统。

二、电气控制单元：电气控制单元是汽车电气系统的核心部件，它负责控制和管理各个电器设备的工作状态。

最常见的电气控制单元是发动机控制单元（ECU），它通过传感器收集发动机的工作参数，并根据预设的程序来控制燃油喷射、点火时机等，以确保发动机的正常运行。

此外，还有包括车身控制单元、制动控制单元等在内的各种控制单元，它们分别负责控制汽车的各个系统，如车身稳定性控制、制动力分配等。

三、电气设备：汽车电气系统中的电气设备包括灯光系统、音响系统、空调系统等。

灯光系统主要包括前照灯、示宽灯、刹车灯等，它们负责为驾驶员提供照明以及向其他车辆传递信息。

音响系统则负责为驾驶员和乘客提供音乐娱乐和通讯功能。

空调系统通过调节车内温度、湿度和空气流通，为驾驶员和乘客创造舒适的驾乘环境。

四、电气线束：汽车电气系统中的各个电器设备通过电气线束相互连接，形成一个完整的电路网络。

电气线束由许多细小的导线组成，它们经过精确的布线和绝缘处理，以确保电能的传输安全可靠。

电气线束的设计和布局需要考虑到各个电器设备的位置和功率需求，以及避免干扰和短路等问题。

总结起来，汽车电气系统的组成主要包括电源系统、电气控制单元、电气设备和电气线束。

这些组成部分相互协作，为汽车提供各种电气功能和服务。

一个良好的电气系统能够保证汽车的安全性、性能和舒适性，因此在汽车设计和制造中起着重要的作用。

随着科技的进步和汽车电气化的发展，汽车电气系统将会越来越复杂和智能化，为驾驶员和乘客提供更加便利和舒适的驾乘体验。

汽车电气架构知识点总结汽车电气架构是指汽车中电气系统的整体架构，包括电动机控制系统、电池管理系统、车身电子系统、娱乐系统等。

汽车电气架构的优化可以提高汽车的性能、安全性和舒适性，因此对汽车电气架构的研究和优化具有重要意义。

下面将从电动机控制系统、电池管理系统、车身电子系统和娱乐系统这四个方面对汽车电气架构进行总结。

一、电动机控制系统电动机控制系统是指控制汽车电动机工作的系统，其主要功能是控制电动机的启动、加速、减速和停止等工作。

电动机控制系统一般包括电机控制器、电机传感器、电机驱动器和电机本体等组成部分。

1. 电机控制器电机控制器是电动机控制系统的核心部件，主要用于控制电动机的转速、扭矩和功率输出。

根据控制方式的不同，电机控制器可以分为直流电机控制器、异步电机控制器和同步电机控制器等。

其中，异步电机控制器的控制精度和响应速度较高，适用于大多数电动汽车。

2. 电机传感器电机传感器用于监测电动机的转速、转矩、温度和位置等参数，并将监测到的信号传输给电机控制器，以便实现对电动机的精准控制。

3. 电机驱动器电机驱动器是将电机控制器输出的控制信号转化为电机实际工作所需的电流和电压信号，并输出给电机本体，实现电动机的运行。

4. 电机本体电机本体是指汽车中安装的电动机，其工作原理是通过电磁感应产生转矩，驱动汽车前进或倒车。

根据工作方式的不同，电动机可以分为永磁同步电机、感应电机和永磁直流电机等种类。

二、电池管理系统电池管理系统是指对汽车中的动力电池进行监测、控制和维护的系统，其主要功能是确保电池的安全、稳定和高效运行。

电池管理系统一般由电池管理单元、电池传感器、电池继电器和电池保护装置等组成部分。

1. 电池管理单元电池管理单元是电池管理系统的核心部件，主要用于监测电池的电压、温度、电流和SOC （State of Charge，荷电状态）等参数，并根据监测到的数据进行电池的充放电控制和均衡管理。

2. 电池传感器电池传感器用于监测电池的各项参数，并将监测到的数据传输给电池管理单元，以便实现对电池的精准控制。

汽车电气线路基础知识培训引言汽车电气线路是汽车电子系统的重要组成部分，掌握汽车电气线路的基础知识对于汽车维修和诊断都十分重要。

本文将介绍汽车电气线路的基本构成、常见的电气元件以及常用的电气线路故障排查方法，旨在帮助读者深入了解和掌握汽车电气线路的基础知识。

汽车电气线路的基本构成汽车电气线路包括多种不同类型的电路，如供电电路、控制电路、信号电路等。

下面将对这些电路进行简要介绍。

供电电路供电电路是汽车电气系统的基础，它将电能从电瓶输送到各个电气设备。

供电电路包括电瓶、发电机、开关、保险丝等组成。

其中，电瓶是储存电能的装置，发电机则负责将汽车引擎产生的机械能转化为电能充电电瓶。

控制电路控制电路用于控制汽车的各种功能和设备，如点火系统、喇叭、灯光等。

控制电路通常由传感器、控制模块和执行器组成。

传感器负责感知车辆的状态，控制模块根据传感器信号进行控制，而执行器则通过控制模块的指令执行相应的操作。

信号电路信号电路用于传输车辆各种状态信息和控制命令。

常见的信号电路包括通信线路、信号线路等。

通信线路用于车辆与外部设备的通信，如OBD接口、GPS系统等；信号线路则用于传输车辆内部各个系统之间的信息和指令。

常见的电气元件汽车电气线路中使用的常见电气元件包括开关、继电器、保险丝、传感器等。

下面将对这些元件进行简要介绍。

开关开关是控制电流的通断的装置，常见的开关包括刀开关、按钮开关等。

开关广泛应用于汽车电气线路的控制功能，如点火开关、车灯开关等。

继电器继电器是一种能根据控制信号来控制大电流的开关装置。

汽车电气系统中的大电流通常无法通过直接控制开关来实现，这时就需要使用继电器。

继电器通常由控制电路、触点电路和电磁铁组成。

保险丝保险丝是一种用于保护电气线路和设备免受过载或短路损坏的装置。

当电流超过保险丝额定值时，保险丝会断开电路，起到保护作用。

汽车电气系统中常使用玻璃管保险丝或塑料外壳保险丝。

传感器传感器用于感知车辆的各种状态信息，如发动机转速、车速、气流等。
