塔机上的安全装置(2020年)

塔式起重机安全装置精品管理制度、管理方案、合同、协议、一起学习进步塔式起重机安全装置简介张继1、塔吊简介1.1、标准规定编号方式按ZBJO4008执行，我国塔机型号组成为：类组代号+形式+特性代号+主参数代号。

类：Q——（起）组：T——（塔）型：上回转自升式Z——（自）固定式G——（固）内爬式P——（爬）下回转自升式S（升）主参数为公称起重力矩。

标记示例如下：公称起重力矩600kNm固定式塔机：QTG600公称起重力矩1000kNm自升式塔机：QTZ1000有些塔机仍以tm为起重机力矩计量单位，则上述三种塔机型号分别表示为QTG60，QTZ100。

1.2、塔吊使用年限下列三类塔吊，超过年限的由有资质评估机构评估合格后，方可继续使用：⒈ 630kN.m以下（不含630kN.m）、出厂年限超过10年（不含10年）的塔机；⒉ 630～1250kN.m（不含1250kN.m）、出厂年限超过15年（不含15年）的塔机；⒊ 1250kN.m以上、出厂年限超过20年（不含20年）的塔机。

2、塔吊平面布置在确定塔吊的安设位置应尽量满足下列要求：1、塔吊安设处在安装和拆卸时，应便于运输塔吊部件的载重汽车和平板拖车进出和布置汽车吊；2、塔吊安设位置应尽量靠近电源；3、一次安装能完成整体工程施工，避免二次移位；4、避免施工平面上出现死角；5、平衡臂在回转过程中有无与建筑物突出部分发生矛盾的可能；6、便于塔吊附臂；标准附臂3.5m7、在多台塔吊同在一个区域作业条件下，应处理好相邻塔吊存在塔臂交叉重叠作业的塔身高度差，以防止相邻塔吊相互干扰作业；8、周密考虑并处理好塔吊的顶升机构朝向（与施工升降机影响）、锚固以及竣工后降塔、拆卸附着装置以及解体转场过程中每一环节的具体矛盾，在多台塔吊处于同一区域作业时，应考虑高度差和顶升顺序；9、注意建筑物悬挑部分以及外脚手架的搭设方式，以免与塔吊突出部分如顶升工作平台等发生矛盾。

塔吊与建筑物外边缘宜在3～5米之间，最小距离不得低于2米；10、两台起重机之间的最小架设距离应保证处于高位起重机的最低位置的部件与低位置起重机中处于最高位置的部件之间的垂直距离不得小于2m；11、便于建材、构件及设备的吊装、堆放；12、避免选在橡皮土等不良土区，松土应夯实；13、避开窨井、暗沟、防空洞及埋地的水、电、气、通讯管线；14、塔吊注意与临近建筑物、高压电网等留有安全距离：1）周围有建筑物的场所，应注意起重机的尾部与建筑物及建筑物外围施工设施之间的距离不小于0.5m。

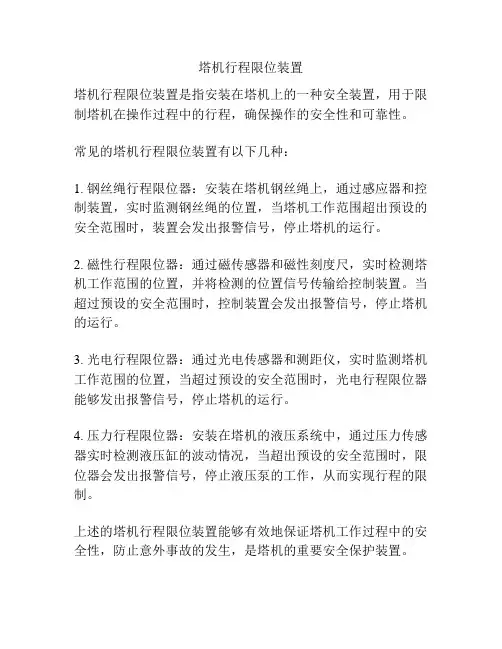

塔机行程限位装置
塔机行程限位装置是指安装在塔机上的一种安全装置，用于限制塔机在操作过程中的行程，确保操作的安全性和可靠性。

常见的塔机行程限位装置有以下几种：
1. 钢丝绳行程限位器：安装在塔机钢丝绳上，通过感应器和控制装置，实时监测钢丝绳的位置，当塔机工作范围超出预设的安全范围时，装置会发出报警信号，停止塔机的运行。

2. 磁性行程限位器：通过磁传感器和磁性刻度尺，实时检测塔机工作范围的位置，并将检测的位置信号传输给控制装置。

当超过预设的安全范围时，控制装置会发出报警信号，停止塔机的运行。

3. 光电行程限位器：通过光电传感器和测距仪，实时监测塔机工作范围的位置，当超过预设的安全范围时，光电行程限位器能够发出报警信号，停止塔机的运行。

4. 压力行程限位器：安装在塔机的液压系统中，通过压力传感器实时检测液压缸的波动情况，当超出预设的安全范围时，限位器会发出报警信号，停止液压泵的工作，从而实现行程的限制。

上述的塔机行程限位装置能够有效地保证塔机工作过程中的安全性，防止意外事故的发生，是塔机的重要安全保护装置。

塔式起重机的安全装置1、起升高度极限位置限制器作用：限制吊钩的起升高度，以防止吊钩上的滑轮碰撞吊臂造成冲顶事故。

在起升高度限制器没有调好的情况下，冲顶往往会铰断钢丝绳，发生吊钩或吊载坠落的危险。

起升高度限位器通过装在起升卷筒轴的一端的开式传动小齿轮以及多功能限位器来实现。

多功能限位器由蜗轮蜗杆减速机构、凸轮、限位开关等组成。

当起升机构运行时，卷筒旋转就会带动凸轮慢慢旋转，当吊钩上升到离小车上的滑轮大约1.5m 时，调整触发凸轮片，使上升回路的限位开关动作，切断常闭触头，停止上升作业。

但吊钩可以下放，如果吊钩放到落地，可以调整多功能限位器的另一个凸轮片，使下降回路停电，防止继续下放而造成松绳乱绳。

起升高度限位器2、起重力矩限制器力矩限制器是塔式起重机最关键的安全装置，应定期保养、调整校核。

当起重力矩达到其额定值的90％时，起重力矩限制器应能发出音响或红色灯光，以示报警。

当起重力矩超过其额定值并达到额定值的108％时，应停止提升方向及向外方向的变幅动作。

如设有起重量和幅度指示器时，数值显示应正确、清晰醒目。

其数位误差均不得大于指示值的5％。

（新型力矩限制器示意图）3、最大起重量限制器也称超载限位器、是一种能使起重机不致超负荷运行的保险装置，当吊重超过额定起重量时，它能自动地切断提升机构的电源停车或发出警报。

当吊重超过最大起重量的6％时，应停止提升方向的运动，但允许机构朝向下降方向运动。

1.起升钢丝绳2.环体3.可调螺钉4.金属弹片5.行程开关6.销轴7.滑轮（起重量限制器示意图）4、幅度限位装置对臂架变幅的起重机，应装设最小幅度限位器和防止臂架反弹后倾的装置。

对小车变幅的起重机，必须装设小车行程开关和终端缓冲装置。

小车变幅限位器4、回转限位装置为防止塔机输电主电缆在起重臂同一方向旋转时造成扭断，用回转限位装置使起重臂和上回转机构只能在540度之内旋转回转限位装置5、风速仪对臂架根部铰点高度超过50m的起重机，必须在顶部装设风速仪。

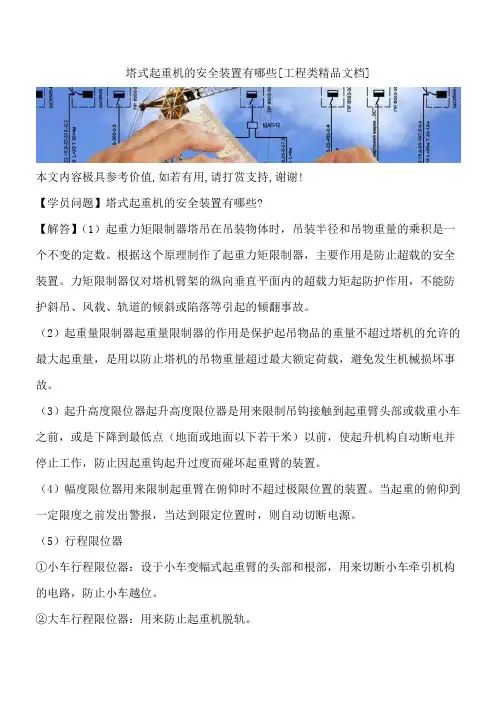

塔式起重机的安全装置有哪些[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】塔式起重机的安全装置有哪些?【解答】（1）起重力矩限制器塔吊在吊装物体时，吊装半径和吊物重量的乘积是一个不变的定数。

根据这个原理制作了起重力矩限制器，主要作用是防止超载的安全装置。

力矩限制器仅对塔机臂架的纵向垂直平面内的超载力矩起防护作用，不能防护斜吊、风载、轨道的倾斜或陷落等引起的倾翻事故。

（2）起重量限制器起重量限制器的作用是保护起吊物品的重量不超过塔机的允许的最大起重量，是用以防止塔机的吊物重量超过最大额定荷载，避免发生机械损坏事故。

（3）起升高度限位器起升高度限位器是用来限制吊钩接触到起重臂头部或载重小车之前，或是下降到最低点（地面或地面以下若干米）以前，使起升机构自动断电并停止工作，防止因起重钩起升过度而碰坏起重臂的装置。

（4）幅度限位器用来限制起重臂在俯仰时不超过极限位置的装置。

当起重的俯仰到一定限度之前发出警报，当达到限定位置时，则自动切断电源。

（5）行程限位器①小车行程限位器：设于小车变幅式起重臂的头部和根部，用来切断小车牵引机构的电路，防止小车越位。

②大车行程限位器：用来防止起重机脱轨。

（6）夹轨钳用来夹紧钢轨，防止起重机在大风情况下被风力吹动而行走造成塔机出轨倾翻事故的装置。

（7）风速仪自动记录风速，当超过六级风速以上时自动报警。

（8）钢丝绳防脱槽装置主要用以防止钢丝绳在传动过程中，脱离滑轮槽而造成钢丝绳（9）吊钩保险防止起吊钢丝绳由于角度过大或挂钩不妥时，造成起吊钢丝绳脱钩，吊物坠落事故的装置。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

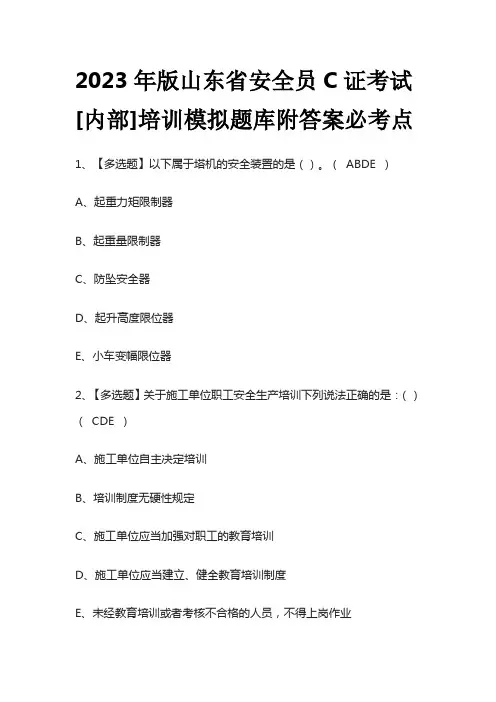

2023年版山东省安全员C证考试[内部]培训模拟题库附答案必考点1、【多选题】以下属于塔机的安全装置的是（）。

（ABDE ）A、起重力矩限制器B、起重量限制器C、防坠安全器D、起升高度限位器E、小车变幅限位器2、【多选题】关于施工单位职工安全生产培训下列说法正确的是：（）（CDE ）A、施工单位自主决定培训B、培训制度无硬性规定C、施工单位应当加强对职工的教育培训D、施工单位应当建立、健全教育培训制度E、未经教育培训或者考核不合格的人员，不得上岗作业3、【多选题】在建筑施工中可能发生苯中毒的工种有（ADE ）。

A、油漆工B、砖工C、塔吊工D、喷漆工E、沥青工4、【多选题】建筑施工企业应当遵守有关环境保护和安全生产的法律、法规的规定，采取控制和处理施工现场的各种（）的措施。

（ABCDE ）A、粉尘B、废气C、固体废物D、废水E、噪声、振动对环境的污染和危害5、【多选题】横向斜撑设置有如下规定（）（ABC ）A、一字形、开口形双排脚手架的两端必须设置横向斜撑B、高度24m以上的封圈形双排架除在拐角处设置外，中间应每隔6跨设置一道C、高度在24m以下的封圈形双排架可不设置D、高度在24m以下的封圈形双排架应在拐角处设置E、高度在24m以上的封圈形双排架仅需要在拐角处设置6、【多选题】生产安全事故等级划分的主要因素有（）。

（CE ）A、政治影响B、心理影响C、人身伤亡D、疾病影响E、经济损失7、【多选题】职工有下列情形之一的，应当认定工伤或视同工伤：（）（ABCD ）A、在工作时间和工作场所内，因工作原因受到事故伤害的B、上班时间突发疾病死亡的C、罚金D、民事赔偿10、【单选题】下列关于安全标志含义的叙述，不正确的是（）。

（D ）A、禁止标志，含义是禁止人们某种不安全行为B、警告标志，含义是提醒人们对周围环境或活动引起注意C、指令标志，含义是要求人们必须做出某种动作或采用防范措施D、提示标志，含义是提示人们不能做出某种行为11、【单选题】下列关于建筑行业用人单位职业健康监护说法不正确的是（）。

2024年起重机的防护装置及要求一、超载限制器超载限制器是一种防止超载导致起重机倾覆和防止起重机的零部件因超载而损坏的安全装置，它的作用是：当载荷达到额定起重量的90%时，能发出揭示性报警信号。

设置超载限制器后，应根据其性能和精度情况进行调整或标定，当超过额定起重量时，能自动切断起升动力源，并发生禁止性报警信号。

依GB6067—85《起重机械安全规程》要求，桥式起重机额定起重量大于20t的应装，3~20t的宜装；塔吊起重能力小于25t.m的宜装。

二、起重力矩限制器起重机矩限制器，是动臂式及小车变幅式起重机很重要的一个安全装置，因为该类起重机，一定的幅度只能允许起吊一定的重量，如果超重，整个起重机就有倾覆的危险，必须设置限制器制动。

在有些塔机上，吊重和幅度的乘积一定，起重力矩限制器就可以同时控制吊重和幅度两个参数，使它们的乘积保持一定的位置，它的作用是当起重机超过额定起重力矩时，首先发出报警信号，然后切断动力源，保证起重机稳定。

按《起重机械安全规程》要求，汽车式起重机起重量小于16t的宜装，等于或大于16t的应装；塔吊起重能力等于或大于25t.m的应装。

力矩限制器反对起重机臂架纵垂直平面内的超载力矩起防护作用，不能防护斜吊、风载、地面或轨道的倾斜或陷落、行走车轮出轮等所引起的起重机倾翻事故，因此有关职责人员决不能因有了力矩限制器而忽视起重机有关安全管理、安全操作规程。

三、上升极限位置限制器这种限制器的作用是使滑轮在提升到离卷扬器极限300mm前时，能自动切断上升的电源，防止滑轮不断上升超过极限拉断钢丝绳的重大事故，在条件允许下，这一距离还可延长；对于液压起升机构宜发生禁止性报警信号，按照《起重机械安全规程》要求，动力驱动的起重机必须装设上升极限位置限位器。

四、运行极限位置限制器这种限制器的作用是根据机构所要求的进程而对电机实行控制。

按用途不同，可分为终点开关和安全开关两种。

终点开关用来限制工作机构在一定范围内运行，安装在工作机构行程的终点。

塔机上的安全装置很多塔机租赁商为了塔机在运行时协助驾驶员，在塔吊上安装了额外的安全装置。

1起重量限制器：塔式起重机应安装起重量限制器，对最大起重量大于6t的起重机如设有起重量显示装置其数值误差不得大于指示值的5%。

当起重量大于相应工况下额定值并小于额定值的110%时，应切断上升和幅度增大方向的电源，但机构可做下降和减小幅度方向的运动。

2行走限位：轨道式起重机运行机构，应在每个运行方向装设行程限位开关。

在行程端部应安装限位开关档铁，档铁的安装位置应充分考虑起重机的制动行程，保证起重机在驶入轨道末端时或与同一轨道上其它起重机相距在不小于0，5m范围内时能自动停车，档铁的安装距离应小于电缆长度。

3起升高度限位：塔式起重机应安装吊钩上极限位置的起升高度限位器。

小车变幅的起重机，起升高度限位器应能保证在吊钩架顶部至小车架下端满足GB9462中的规定距离时，立即切断上升方向电源。

吊钩下极限位置的限制器，可根据用户要求设置。

4回转限制：对回转部分不设集电器的塔式起重机，应安装回转限制器。

起重机回转部分在非工作状态下必须保证可自由旋转；对有自锁作用的回转机构，应安装安全极限力矩联轴器。

5风速仪：臂架根部铰点高度大于50m的塔式起重机，应安装风速仪。

当风速大于工作极限风速时，应能发出停止作业的警报。

风速仪应安装在起重机顶部至吊具最高的位置间的不挡风处。

塔机上的安全装置（二）塔机是一种用于重型建筑工程中的起重装置，主要用于抬升和移动建筑材料和设备。

它们高效、可靠，但由于工作环境复杂且存在许多安全风险，因此必须配备多种安全装置来确保操作人员和周围人员的安全。

以下是塔机上的一些常见安全装置。

1.高度限位器：塔机通常具有一定的扩展高度。

高度限位器可以监测塔机高度，并发送信号到操作控制系统，以确保塔机不会超过其最大扩展高度。

这有助于防止塔机在高空工作时发生意外。

2.载荷限位器：塔机的最大载荷是有限的，超过这个限制，将会对其结构和稳定性产生危险。

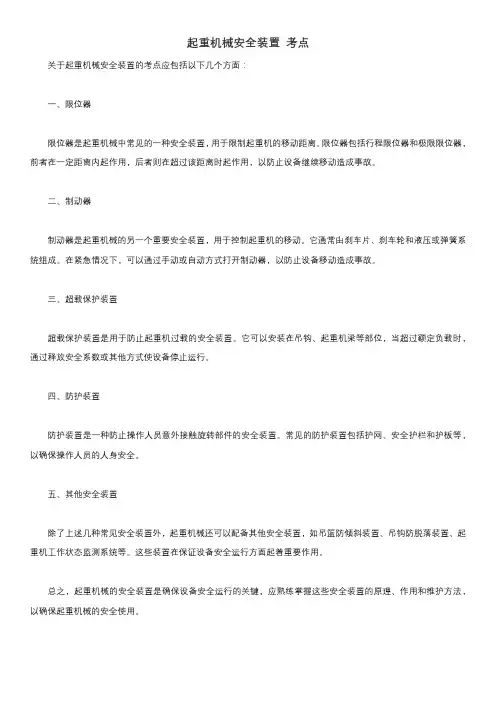

起重机械安全装置考点
关于起重机械安全装置的考点应包括以下几个方面：
一、限位器
限位器是起重机械中常见的一种安全装置，用于限制起重机的移动距离。

限位器包括行程限位器和极限限位器，前者在一定距离内起作用，后者则在超过该距离时起作用，以防止设备继续移动造成事故。

二、制动器
制动器是起重机械的另一个重要安全装置，用于控制起重机的移动。

它通常由刹车片、刹车轮和液压或弹簧系统组成。

在紧急情况下，可以通过手动或自动方式打开制动器，以防止设备移动造成事故。

三、超载保护装置
超载保护装置是用于防止起重机过载的安全装置。

它可以安装在吊钩、起重机梁等部位，当超过额定负载时，通过释放安全系数或其他方式使设备停止运行。

四、防护装置
防护装置是一种防止操作人员意外接触旋转部件的安全装置。

常见的防护装置包括护网、安全护栏和护板等，以确保操作人员的人身安全。

五、其他安全装置
除了上述几种常见安全装置外，起重机械还可以配备其他安全装置，如吊篮防倾斜装置、吊钩防脱落装置、起重机工作状态监测系统等。

这些装置在保证设备安全运行方面起着重要作用。

总之，起重机械的安全装置是确保设备安全运行的关键，应熟练掌握这些安全装置的原理、作用和维护方法，以确保起重机械的安全使用。

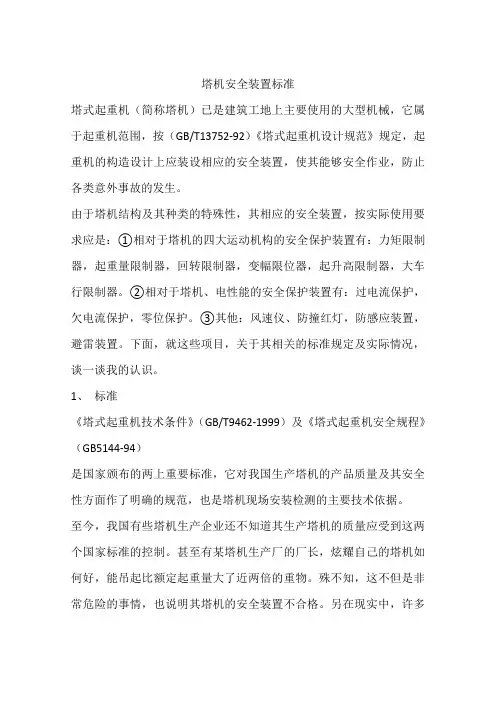

塔机安全装置标准塔式起重机（简称塔机）已是建筑工地上主要使用的大型机械，它属于起重机范围，按（GB/T13752-92）《塔式起重机设计规范》规定，起重机的构造设计上应装设相应的安全装置，使其能够安全作业，防止各类意外事故的发生。

由于塔机结构及其种类的特殊性，其相应的安全装置，按实际使用要求应是：①相对于塔机的四大运动机构的安全保护装置有：力矩限制器，起重量限制器，回转限制器，变幅限位器，起升高限制器，大车行限制器。

②相对于塔机、电性能的安全保护装置有：过电流保护，欠电流保护，零位保护。

③其他：风速仪、防撞红灯，防感应装置，避雷装置。

下面，就这些项目，关于其相关的标准规定及实际情况，谈一谈我的认识。

1、标准《塔式起重机技术条件》（GB/T9462-1999）及《塔式起重机安全规程》（GB5144-94）是国家颁布的两上重要标准，它对我国生产塔机的产品质量及其安全性方面作了明确的规范，也是塔机现场安装检测的主要技术依据。

至今，我国有些塔机生产企业还不知道其生产塔机的质量应受到这两个国家标准的控制。

甚至有某塔机生产厂的厂长，炫耀自己的塔机如何好，能吊起比额定起重量大了近两倍的重物。

殊不知，这不但是非常危险的事情，也说明其塔机的安全装置不合格。

另在现实中，许多使用塔机的机务人员不懂规范，忽视安全装置的作用，这也是近些年来我国塔机事故一直较频繁发生的主要原因之一。

2、标准条文理解2.1 根据GB/T9462中4.7.5.1条规定：“当起重力矩超过其相应幅度的规定值的110%时，应停止提升方向和向外方向变幅的动作。

对小车变幅的塔机，起重力矩限制器应分别由起重量的幅度进行控制。

”GB5144中6.3.2.1条规定：“对小车变幅速度超过40m/min的起重机，小车向外运行时，当起重力矩达到额定值的80%时，应自动转换为低速运行”。

现在我国大部分塔机的力矩限制器上只安装了二个限位开关，一个作报警用开关，一个作幅度调整的限位开关，即不能达到上述条文要求。

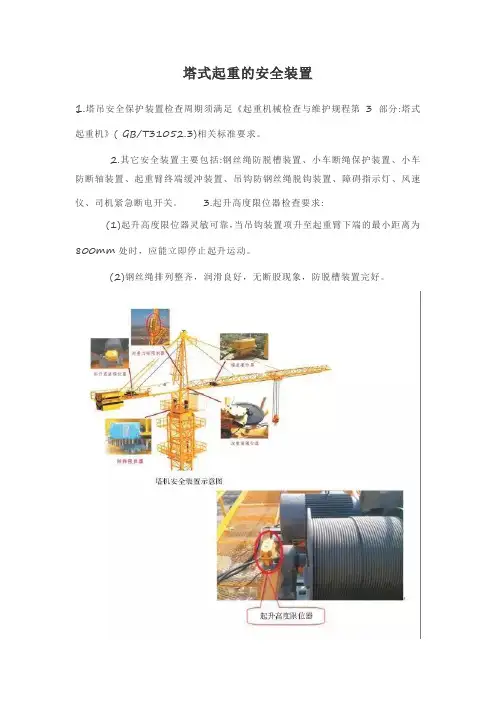

塔式起重的安全装置
1.塔吊安全保护装置检查周期须满足《起重机械检查与维护规程第3部分:塔式起重机》( GB/T3105
2.3)相关标准要求。

2.其它安全装置主要包括:钢丝绳防脱槽装置、小车断绳保护装置、小车防断轴装置、起重臂终端缓冲装置、吊钩防钢丝绳脱钩装置、障碍指示灯、风速仪、司机紧急断电开关。

3.起升高度限位器检查要求:
(1)起升高度限位器灵敏可靠，当吊钩装置项升至起重臂下端的最小距离为800mm处时，应能立即停止起升运动。

(2)钢丝绳排列整齐，润滑良好，无断股现象，防脱槽装置完好。

4.变幅限位器检查要求:
(1)变幅限位器灵敏可靠，变幅限位器开关动作后应保证小车停车时其端部距缓冲装置最小距离为200mm。

(2)钢丝绳排列整齐，无断股现象，断绳保护装置完好。

5.回转限位器检查要求:
(1)回转限位器灵敏可靠，回转限位开关动作时塔吊臂架旋转角度应不大于1080°。

(2)回转黄油充足，运行时无颤抖现象和异常声响。

6.起重量限制器检查要求:
(1)起重量限制器灵敏可靠，综合误差不大于额定值的士5%。

7.起重力矩限制器检查要求:
(1)起重力矩限制器灵敏可靠，综合误差不大于额定值的土5%。

(2)微动开关无锈蚀，手动按下反弹灵活。

(3)防护罩完好。

8.塔机变幅小车应安装断绳保护及断轴保护装置。

塔机安装高度大于30m应安装红色障碍灯，大于50m应安装风速仪。

9.塔机吊钩应安装钢丝绳防脱钩装置，滑轮、卷筒应安装钢丝绳防脱装置。

吊钩、卷筒及钢丝绳的磨损、变形等应在规定允许范围内;卷简上钢丝绳排列整齐。

塔式起重机安全装置应具备的功能范本塔式起重机的安全是至关重要的，因此，安全装置应具备多种功能，以确保起重过程的安全和稳定。

以下是塔式起重机安全装置应具备的功能范本：1. 重负载保护功能：安全装置应能够实时监测塔式起重机的负载情况，并在负载超过额定值时自动停止起重机的运行，以防止塔式起重机超载导致设备破坏或工作事故的发生。

2. 高度监测和限制功能：安全装置应能够监测和记录塔式起重机的高度，并在接近或超过安全高度限制时发出警告信号或自动停止起重机的运行，以防止起重机碰撞建筑物或其他障碍物造成意外事故。

3. 倾斜度监测和限制功能：安全装置应能够监测和记录塔式起重机的倾斜度，并在超过安全倾斜度限制时自动停止起重机的运行，以确保起重机的稳定性，防止起重机倾覆或滑落导致事故的发生。

4. 风力监测和限制功能：安全装置应能够监测和记录风力情况，并在风力超过安全限制值时发出警告信号或自动停止起重机的运行，以防止起重机在强风情况下失稳或被吹倒。

5. 冗余系统和紧急停机功能：安全装置应具备冗余系统，以确保在一个系统出现故障时仍可保持起重机的安全运行。

此外，安全装置应配备紧急停机功能，以便在发生紧急情况时立即停止起重机的运行。

6. 环境监测和报警功能：安全装置应能够监测塔式起重机所处环境的温度、湿度、气压等参数，并在参数超出安全范围时发出警告信号，以保证操作人员的工作环境安全。

7. 线路保护和过载保护功能：安全装置应具备线路保护功能，以防止电气故障引起的火灾和设备损坏。

此外，安全装置还应能够监测和保护起重机电机的电流，以防止过载和电机损坏。

8. 视觉和声音警示功能：安全装置应具备视觉和声音警示功能，以提醒操作人员和周围人员起重机的状态和警告信息，确保所有人员保持警惕，远离危险区域。

以上功能范本仅供参考，实际的塔式起重机安全装置应根据具体情况进行设计和配置，以满足相关法规和标准的要求，并确保起重机的安全操作。

塔式起重机的安全装置有哪些塔式起重机的安全装置有哪些1、液压体系中各溢流阀：可抑制回路中的异常高压，以避免液压油泵及马达的损坏，并避免处于过载状况。

2、吊臂变幅安全设备：当意外事端发作，吊臂变幅油缸回路中的高压软管或油管爆裂或堵截时，液压回路中的平衡阀就起效果，锁闭来自油缸下腔的工作油，使吊臂不致下跌，然后保证工作的安全性。

3、吊臂弹性安全设备：当意外事端发作，吊臂弹性油缸回路中的高压软管或油管爆裂或堵截时，液压回路中的平衡阀就起效果，锁闭来自油缸下腔的工作油，使吊会自个缩回，然后保证工作的安全性。

4、高度限位设备：吊钩起升到规则的高度后，碰触限位重锤，打开行程开关，过绕指标灯即亮，一起堵截吊钩起升、吊臂伸出、吊臂伏到等动作的操作而保证安全。

5、支腿确定设备：当意外事端发作，通往支腿笔直油缸的高压软管或油管决裂或切开时，液压体系中的双向液压锁能封闭支腿封闭油缸两腔的压力油，使支腿不缩或甩出，然后保证起重工作的安全性。

6、起重量指示器：起重量指示器设置在根本臂的合旁边面，操作者坐在操作室内便能清楚地观察到，能准确地指示出吊臂的仰角及对应工况下起重机答应的额定起重量。

7、起伏限位设备;对臂架变幅的起重机，应装设最小起伏限位器和避免臂架反弹后倾的设备。

对小车变幅的越重机，有必要装设小车行程开关和终端缓冲设备。

塔式起重机分类有哪几种1、以有没有行走机构，可以分为移动式塔吊和固定是塔吊。

移动式塔吊可以分为轨道式、轮胎式、汽车式以及履带式着四种。

其中，轨道塔式起重机的塔身安装在行走底架上，可以沿着专用轨道运行，具有效率高、稳定性良好、负载行走的特点，在建筑安装场合中有广泛的应用。

而其他三类移动式塔吊因为不能负载行走、稳定性不高，产量很少。

固定是塔吊分为附着自升式、内爬式两种。

附着自升式塔吊能随着建筑的高度增加为升高，高层建筑中使用较多。

内爬式塔吊在建筑内部借助托架、提升系统来爬升，顶升过程相对复杂，自重和载荷都要建筑承受。

起重设备的安全装置模版起重设备的安全装置在工业生产中起着至关重要的作用，它们能有效地保障起重作业的安全性和生产效率。

因此，合理设计和配置起重设备的安全装置至关重要。

下面将详细介绍起重设备的安全装置模板，以供参考。

1. 限位器限位器是起重设备的重要安全装置之一，用于限制起重机的行程，防止超出规定的运行范围。

在起重机的行程上和下限位处设置限位器，一旦起重机接近或超出限位，限位器会自动停止起重机的运动。

这样可以有效防止起重机的过度行驶，减少起重机和负荷的可能事故风险。

2. 重载保护装置重载保护装置是起重设备的另一个重要安全装置，用于监测和控制起重机的负荷情况，防止超载作业发生。

重载保护装置通常采用传感器或称重装置来实时监测负荷情况，一旦负荷超过额定负荷，装置会发出警报并自动停止起重机的运行。

这样可以有效避免因负荷超载而导致的起重机事故。

3. 平衡装置平衡装置是起重设备的关键安全装置之一，用于保持起重机在运行过程中的平衡状态。

平衡装置通常包括平衡块、平衡气缸等，通过调节平衡装置的重量或力度来平衡起重机的运动。

平衡装置的作用是防止起重机在高空作业时出现倾覆或不稳定的情况，确保起重机的安全运行。

4. 制动器制动器是起重设备的必备安全装置，用于控制起重机的停止和保持位置。

制动器通常包括电动制动器、液压制动器等，通过对起重机的相应部件施加阻力来实现制动的效果。

制动器的作用是防止起重机在运行中因外界原因或其他故障导致的意外停止，确保起重机在停止或保持位置时的稳定性和安全性。

5. 过载继电器过载继电器是起重设备的安全保护装置之一，用于监测起重机的电动机电流，一旦电流超过额定电流，继电器会自动切断电流，并停止起重机的运行。

过载继电器的作用是防止起重机因负载过大而导致的电动机过热或损坏，从而确保起重机的运行安全和电动机的正常工作。

6. 防坠器防坠器是起重设备的重要安全装置之一，用于防止起重机的坠落或下坠。

防坠器通常安装在起重机的卷筒或钢丝绳上，一旦起重机失去控制或钢丝绳断裂，防坠器会迅速启动并通过阻力发挥作用，从而减缓起重机的坠落速度，保护人员和负载的安全。

塔机上的安全装置塔机，作为一种大型的起重机械设备，其安全性尤为重要。

在塔机上安装了一系列的安全装置，以确保操作人员和现场人员的安全。

下面将对塔机上常见的安全装置进行详细介绍。

1. 限位装置：塔机上设置了多个限位装置，用于限制吊臂、平衡臂和变幅臂的运动范围。

例如，吊臂上设置了起升高度限位开关，当吊臂抬升到预设高度时，限位开关将停止吊臂的继续升降，避免吊臂超高操作造成危险。

2. 高度限位装置：塔机的高度通常会设置高度限位装置，用于避免塔机抬升至超过安全范围的高度。

当塔机抬升到预设高度时，高度限位装置将触发停机装置，停止塔机的继续抬升。

3. 重载保护装置：塔机上装有重载保护装置，用于监测和控制吊装货物的重量。

当货物超过塔机的额定载荷时，重载保护装置会触发报警信号，并通过自动控制系统停止吊机的动作，以避免超载导致的意外事故。

4. 防碰撞装置：在塔机的吊臂、平衡臂和变幅臂上安装了防碰撞装置，用于检测周围障碍物的存在。

当塔机接近障碍物时，防碰撞装置会发出警报并停止塔机的运动，避免碰撞事故的发生。

5. 风速检测装置：塔机常常在室外工作，因此安装了风速检测装置，用于监测风速的变化。

当风速超过塔机的安全范围时，风速检测装置会触发报警信号，并停止塔机的运行，以防止塔机被风吹倒。

6. 倾斜角度监测装置：塔机的倾斜角度对其稳定性至关重要。

因此，塔机上装有倾斜角度监测装置，用于监测塔机的倾斜角度。

当倾斜角度超过安全范围时，监测装置会发出警报，并通过自动控制系统停止塔机的工作，以避免塔机倾覆的风险。

7. 紧急停机装置：塔机上配备了紧急停机装置，用于遇到紧急情况下快速停止塔机的运动。

操作人员可以通过按下紧急停机按钮，立即断开塔机的电源，停止所有运动，保护操作人员和周围人员的安全。

8. 驾驶室安全装置：塔机的驾驶室也设置了一系列的安全装置。

例如，驾驶室内配备了应急照明灯，在停电等紧急情况下提供照明。

此外，驾驶室还设置了安全带、防滑地板等装置，以确保操作人员在驾驶过程中的安全。

塔式起重机安全装置一般规定
塔式起重机的安全装置一般规定如下：
1. 高度限位器：用于限制塔式起重机的最大工作高度，防止超过安全限制高度。

2. 倾斜度限位器：用于检测塔式起重机的倾斜度，防止超过安全限制角度。

3. 载重量限制器：用于监测起重机的载重量，防止超过安全限制。

4. 风速监测装置：用于监测风速，当风速超过设定值时，自动停止起重机的工作。

5. 碰撞保护装置：用于监测起重机与周围障碍物的距离，一旦接近或碰撞障碍物，自动停止起重机的运行。

6. 过载保护装置：用于监测起重机的电动机负载情况，一旦超载，自动停止起重机的运行。

7. 急停按钮：设在控制室和塔机各个控制位置上，一旦发生危险情况，可立即切断电源，停止起重机的运行。

8. 限制限制器：用于控制起重机的运行范围，防止超出设定的工作区域。

以上是塔式起重机的一般规定的安全装置，具体的规定可能会因地区和法规的不同而有所差异。

在实际操作中，还需要根据具体情况进行安全评估，并采取必要的措施来保障操作人员和周围环境的安全。
