塔式起重机安全装置精品管理制度、管理方案、合同、协议、一起学习进步塔式起重机安全装置简介张继1、塔吊简介1.1、标准规定编号方式按ZBJO4008执行，我国塔机型号组成为：类组代号+形式+特性代号+主参数代号。

类：Q——（起）组：T——（塔）型：上回转自升式Z——（自）固定式G——（固）内爬式P——（爬）下回转自升式S（升）主参数为公称起重力矩。

标记示例如下：公称起重力矩600kNm固定式塔机：QTG600公称起重力矩1000kNm自升式塔机：QTZ1000有些塔机仍以tm为起重机力矩计量单位，则上述三种塔机型号分别表示为QTG60，QTZ100。

1.2、塔吊使用年限下列三类塔吊，超过年限的由有资质评估机构评估合格后，方可继续使用：⒈ 630kN.m以下（不含630kN.m）、出厂年限超过10年（不含10年）的塔机；⒉ 630～1250kN.m（不含1250kN.m）、出厂年限超过15年（不含15年）的塔机；⒊ 1250kN.m以上、出厂年限超过20年（不含20年）的塔机。

2、塔吊平面布置在确定塔吊的安设位置应尽量满足下列要求：1、塔吊安设处在安装和拆卸时，应便于运输塔吊部件的载重汽车和平板拖车进出和布置汽车吊；2、塔吊安设位置应尽量靠近电源；3、一次安装能完成整体工程施工，避免二次移位；4、避免施工平面上出现死角；5、平衡臂在回转过程中有无与建筑物突出部分发生矛盾的可能；6、便于塔吊附臂；标准附臂3.5m7、在多台塔吊同在一个区域作业条件下，应处理好相邻塔吊存在塔臂交叉重叠作业的塔身高度差，以防止相邻塔吊相互干扰作业；8、周密考虑并处理好塔吊的顶升机构朝向（与施工升降机影响）、锚固以及竣工后降塔、拆卸附着装置以及解体转场过程中每一环节的具体矛盾，在多台塔吊处于同一区域作业时，应考虑高度差和顶升顺序；9、注意建筑物悬挑部分以及外脚手架的搭设方式，以免与塔吊突出部分如顶升工作平台等发生矛盾。

塔吊与建筑物外边缘宜在3～5米之间，最小距离不得低于2米；10、两台起重机之间的最小架设距离应保证处于高位起重机的最低位置的部件与低位置起重机中处于最高位置的部件之间的垂直距离不得小于2m；11、便于建材、构件及设备的吊装、堆放；12、避免选在橡皮土等不良土区，松土应夯实；13、避开窨井、暗沟、防空洞及埋地的水、电、气、通讯管线；14、塔吊注意与临近建筑物、高压电网等留有安全距离：1）周围有建筑物的场所，应注意起重机的尾部与建筑物及建筑物外围施工设施之间的距离不小于0.5m。

起重机械24种安全防护装置为了保证各种起重机都能安全、可靠地工作，《起重机械安全规程》规定应装备各种安全防护装置。

安全防护装置共24种，分述如下：1、超载限制器作用：超载限制器的综合误差，不应大于8%。

当载荷达到额定载荷的90%时，应能发出报警信号。

起重量超过额定起重量时，能自动切断起升动力源，并发出禁止性报警信号。

应装：额定起重量大于20t的桥式起重机、额定起重量大于l0t的门式起重机、铁路起重机、门座起重机。

宜装：额定起重量3-20t的桥式起重机、额定起重量5-10t的门式起重机、起重力矩小于25t·m 的塔式起重机。

2、力矩限制器作用：力矩限制器的综合误差不应大于10%。

当载荷力矩达到额定起重力矩时，能自动切断起升或变幅的动力源，并发出禁止性报警信号。

应装：起重量等于或大于16t的汽车起重机、轮胎起重机和履带起重机、起重能力等于或大于25t·m的塔式起重机。

宜装：起重量小于16t的汽车起重机、轮胎起重机和铁路起重机。

3、上升极限位置限制器作用：必须保证当吊具起升到极限位置时，自动切断起升的动力源。

应装：一切类型起重机。

4、下降极限位置限制器作用：在吊具可能低于下限位置的工作条件下，应保证吊具下降到下限极限位置时，能自动切断下降的动力源，以保证钢丝绳在卷筒上的缠绕不少于设计所规定的圈数。

应装：桥式起重机、塔式起重机，门座起重机根据需要。

5、运行极限位置限制器作用：应保证机构在其运动到极限位置时，自动切断前进的动力源并停止运动。

应装：桥式起重机和门式起重机的大车和小车，门座起重机的吊臂在运行的极限位置。

6、偏斜调整和显示装置作用：当两端支腿因前进速度不同而发生偏斜时，能将偏斜情况向司机指示出来，使偏斜得到调整。

宜装：跨度等于或大于40m的门式起重机。

7、幅度指示器作用：应保证具有变幅机构的起重机能正确指示吊具所在的幅度。

应装：汽车起重机、轮胎起重机、履带起重机、铁路起重机、塔式起重机、门座起重机。

塔式起重机（塔吊）安全技术要点一、塔式起重机安全管理流程1.塔式起重机使用和管理必须符合《塔式起重机安全规程》( GB5144 ) 《危险性较大的分部分项工程安全管理规定》（住房与城乡建设部37号令）等要求。

2. 本流程仅供参考，各地区、各企业可结合自身管理实际，补充塔式起重机全过程安全管理流程。

塔式起重机安全管理流程二、塔式起重机一般规定1. 采用非常规起重设备、方法，且单件起吊重量在10KN及以上的起重吊装工程；采用起重机械进行安装的工程；起重机械安装和拆卸工程；需要编制安全专项施工方案。

采用非常规起重设备、方法，且单件起吊重量在100kN 及以上的起重吊装工程；起重量300kN及以上，或搭设总高度200m及以上，或搭设基础标高在200m及以上的起重机械安装和拆卸工程；应对专项方案进行专家论证。

2. 必须建立设备单机档案，各类起重设备生产厂家必须提供生产（制造）许可证、起重机械设备产品合格证和使用说明书。

3.塔吊安拆、顶升加节、附着等关键工序作业须编制《大型设备关键工序作业规划计划》，安拆人员（持证上岗）必须严格按照安拆规划、方案和使用说明书相关规定程序进行关键工序作业，监理工程师、设备管理工程师、安全工程师必须在场监督。

4. 设备关键工序作业前必须根据国家和地方规定办理安拆告知手续，安装完毕后须经第三方检测合格、四方验收，使用前必须取得准用证书。

塔式起重机一般规定三、塔式起重机基础1. 基础应按国家现行标准和使用说明书所规定的要求进行设计和施工。

施工单位应根据地质勘察报告确认施工现场的地基承载能力。

2. 当施工现场无法满足塔式起重机使用说明书对基础的要求时，可自行设计基础，可采用下列常用的基础形式：( 1 ) 板式基础；( 2 ) 桩基承台式混凝土基础；( 3 ) 组合式基础。

3. 基础应有排水设施，不得积水。

4. 基础中的地脚螺栓等预埋件应符合使用说明书的要求。

5. 桩基或钢格构柱顶部应描入混凝土承台一定长度；钢格构柱下端应铀入混凝土桩基，且铀固长度能满足钢格构柱抗拔要求。

塔机安全装置标准塔式起重机（简称塔机）已是建筑工地上主要使用的大型机械，它属于起重机范围，按（GB/T13752-92）《塔式起重机设计规范》规定，起重机的构造设计上应装设相应的安全装置，使其能够安全作业，防止各类意外事故的发生。

由于塔机结构及其种类的特殊性，其相应的安全装置，按实际使用要求应是：①相对于塔机的四大运动机构的安全保护装置有：力矩限制器，起重量限制器，回转限制器，变幅限位器，起升高限制器，大车行限制器。

②相对于塔机、电性能的安全保护装置有：过电流保护，欠电流保护，零位保护。

③其他：风速仪、防撞红灯，防感应装置，避雷装置。

下面，就这些项目，关于其相关的标准规定及实际情况，谈一谈我的认识。

1、标准《塔式起重机技术条件》（GB/T9462-1999）及《塔式起重机安全规程》（GB5144-94）是国家颁布的两上重要标准，它对我国生产塔机的产品质量及其安全性方面作了明确的规范，也是塔机现场安装检测的主要技术依据。

至今，我国有些塔机生产企业还不知道其生产塔机的质量应受到这两个国家标准的控制。

甚至有某塔机生产厂的厂长，炫耀自己的塔机如何好，能吊起比额定起重量大了近两倍的重物。

殊不知，这不但是非常危险的事情，也说明其塔机的安全装置不合格。

另在现实中，许多使用塔机的机务人员不懂规范，忽视安全装置的作用，这也是近些年来我国塔机事故一直较频繁发生的主要原因之一。

2、标准条文理解2.1 根据GB/T9462中4.7.5.1条规定：“当起重力矩超过其相应幅度的规定值的110%时，应停止提升方向和向外方向变幅的动作。

对小车变幅的塔机，起重力矩限制器应分别由起重量的幅度进行控制。

”GB5144中6.3.2.1条规定：“对小车变幅速度超过40m/min的起重机，小车向外运行时，当起重力矩达到额定值的80%时，应自动转换为低速运行”。

现在我国大部分塔机的力矩限制器上只安装了二个限位开关，一个作报警用开关，一个作幅度调整的限位开关，即不能达到上述条文要求。

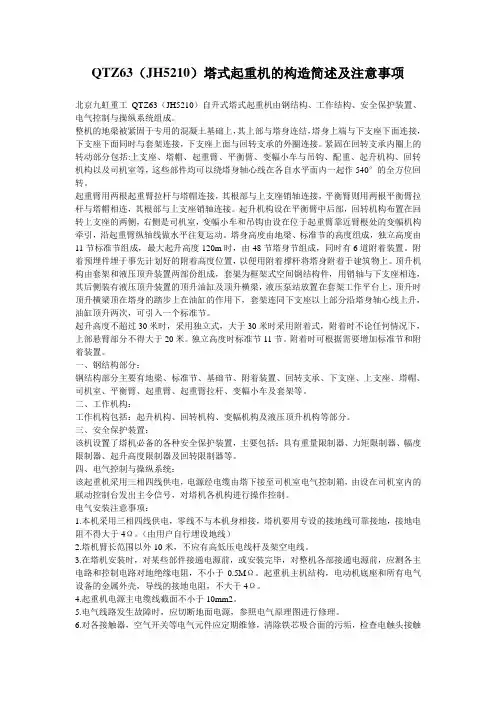

QTZ63（JH5210）塔式起重机的构造简述及注意事项北京九虹重工QTZ63（JH5210）自升式塔式起重机由钢结构、工作结构、安全保护装置、电气控制与操纵系统组成。

整机的地梁被紧固于专用的混凝土基础上，其上部与塔身连结，塔身上端与下支座下面连接，下支座下面同时与套架连接，下支座上面与回转支承的外圈连接。

紧固在回转支承内圈上的转动部分包括:上支座、塔帽、起重臂、平衡臂、变幅小车与吊钩、配重、起升机构、回转机构以及司机室等，这些部件均可以绕塔身轴心线在各自水平面内一起作540°的全方位回转。

起重臂用两根起重臂拉杆与塔帽连接，其根部与上支座销轴连接，平衡臂则用两根平衡臂拉杆与塔帽相连，其根部与上支座销轴连接。

起升机构设在平衡臂中后部，回转机构布置在回转上支座的两侧，右侧是司机室，变幅小车和吊钩由设在位于起重臂靠近臂根处的变幅机构牵引，沿起重臂纵轴线做水平往复运动。

塔身高度由地梁、标准节的高度组成，独立高度由11节标准节组成，最大起升高度120m时，由48节塔身节组成，同时有6道附着装置。

附着预埋件埋于事先计划好的附着高度位置，以便用附着撑杆将塔身附着于建筑物上。

顶升机构由套架和液压顶升装置两部份组成，套架为框架式空间钢结构件，用销轴与下支座相连，其后侧装有液压顶升装置的顶升油缸及顶升横梁，液压泵站放置在套架工作平台上，顶升时顶升横梁顶在塔身的踏步上在油缸的作用下，套架连同下支座以上部分沿塔身轴心线上升，油缸顶升两次，可引入一个标准节。

起升高度不超过30米时，采用独立式，大于30米时采用附着式，附着时不论任何情况下，上部悬臂部分不得大于20米。

独立高度时标准节11节。

附着时可根据需要增加标准节和附着装置。

一、钢结构部分：钢结构部分主要有地梁、标准节、基础节、附着装置、回转支承、下支座、上支座、塔帽、司机室、平衡臂、起重臂、起重臂拉杆、变幅小车及套架等。

二、工作机构：工作机构包括：起升机构、回转机构、变幅机构及液压顶升机构等部分。

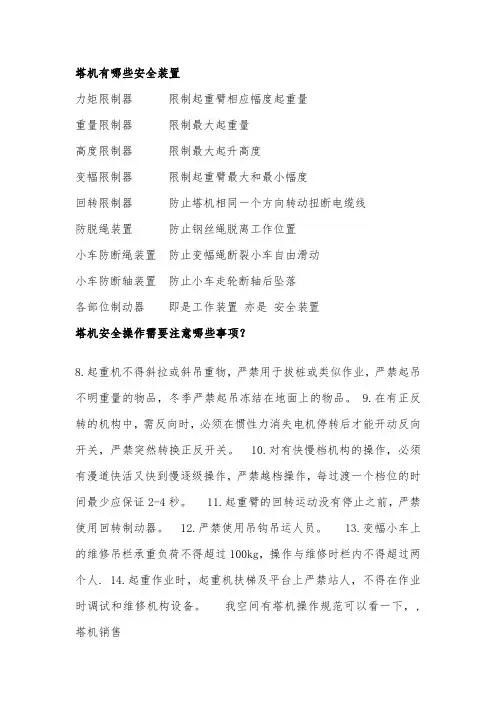

塔机有哪些安全装置力矩限制器限制起重臂相应幅度起重量重量限制器限制最大起重量高度限制器限制最大起升高度变幅限制器限制起重臂最大和最小幅度回转限制器防止塔机相同一个方向转动扭断电缆线防脱绳装置防止钢丝绳脱离工作位置小车防断绳装置防止变幅绳断裂小车自由滑动小车防断轴装置防止小车走轮断轴后坠落各部位制动器即是工作装置亦是安全装置塔机安全操作需要注意哪些事项？8.起重机不得斜拉或斜吊重物，严禁用于拔桩或类似作业，严禁起吊不明重量的物品，冬季严禁起吊冻结在地面上的物品。

9.在有正反转的机构中，需反向时，必须在惯性力消失电机停转后才能开动反向开关，严禁突然转换正反开关。

10.对有快慢档机构的操作，必须有漫道快活又快到慢逐级操作，严禁越档操作，每过渡一个档位的时间最少应保证2-4秒。

11.起重臂的回转运动没有停止之前，严禁使用回转制动器。

12.严禁使用吊钩吊运人员。

13.变幅小车上的维修吊栏承重负荷不得超过100kg，操作与维修时栏内不得超过两个人. 14.起重作业时，起重机扶梯及平台上严禁站人，不得在作业时调试和维修机构设备。

我空间有塔机操作规范可以看一下，,塔机销售进入塔机租赁行业需要哪些手续和注意事项1、注册一个或者挂靠一个租赁公司。

2、要购买合格的塔机。

3、维修工（电工、机修工）要有。

没的的话也可以在外面请。

4、工地。

5、朋友。

6、至于安装和拆卸、可以委托给专业的安装公司（签订合同）合格的塔机都要有哪些手续和证件1.厂家合格证2.生产制造许可证3.安装维修保养改造许可证起重司机在操作过程中应注意哪些安全事项一、对新安装的、经过大修或改变重要性能的起重机械，在使用前必须都应当按照起重机性能试验的有关规定进行吊重试验。

二、起重机每班作业前应先作无负荷的升降、旋转、变幅，前后左右的运行以及制动器、限位装置的安全性能试验，如设备有故障，应排除后才能正式作业。

三、起重机司机与信号员应按各种规定的手势或信号进行联络。

塔式起重机安全装置图片：
力矩限位器
重量限位器
回转限位器回转限位器
高度限位器
钢丝绳端固定
“卷筒保险”钢丝绳防跳槽装置
起升机构排绳装置
幅度限位器
断轴保护装置
断轴保护装置
断绳保护装置断绳保护装置
防脱钩装置
“吊钩保险”
变幅钢丝绳
收紧装置
钢丝绳应排列整齐
内爬动臂变幅塔式起重机：
变幅传感器动臂变幅自升式塔式起重机
变幅限位器
变幅限位器高度限位器
起升机构转速传感器
变幅角度指示器
风速仪
风速仪传感指示
钢丝绳端固定方式之一
“卷筒保险”
力矩限位器
具备声、光报警及断
电功能
力矩、重量限制显示器
风动刹车
回转电机散热装置
变幅机构
起升机构
太阳能警示灯
太阳能警示灯。

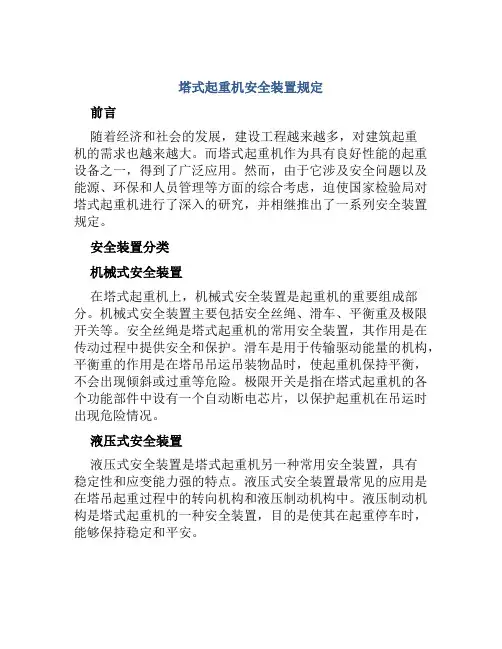

塔式起重机安全装置规定前言随着经济和社会的发展，建设工程越来越多，对建筑起重机的需求也越来越大。

而塔式起重机作为具有良好性能的起重设备之一，得到了广泛应用。

然而，由于它涉及安全问题以及能源、环保和人员管理等方面的综合考虑，迫使国家检验局对塔式起重机进行了深入的研究，并相继推出了一系列安全装置规定。

安全装置分类机械式安全装置在塔式起重机上，机械式安全装置是起重机的重要组成部分。

机械式安全装置主要包括安全丝绳、滑车、平衡重及极限开关等。

安全丝绳是塔式起重机的常用安全装置，其作用是在传动过程中提供安全和保护。

滑车是用于传输驱动能量的机构，平衡重的作用是在塔吊吊运吊装物品时，使起重机保持平衡，不会出现倾斜或过重等危险。

极限开关是指在塔式起重机的各个功能部件中设有一个自动断电芯片，以保护起重机在吊运时出现危险情况。

液压式安全装置液压式安全装置是塔式起重机另一种常用安全装置，具有稳定性和应变能力强的特点。

液压式安全装置最常见的应用是在塔吊起重过程中的转向机构和液压制动机构中。

液压制动机构是塔式起重机的一种安全装置，目的是使其在起重停车时，能够保持稳定和平安。

电气式安全装置电气式安全装置是指在塔式起重机上设置电气设备，如起升过程中的均衡绳长度控制装置、驾驶员/机长的限位预警装置、自动识别钩绳控制装置等。

这些电气装置主要是采用控制电路、电磁继电器、二极管和光电传感器等装置构成的。

借助于这些装置，可以保证起重机在待机状态下保持平稳，同时也可以保证起重机在工作状态中的安全性和效率。

安全装置规定我国对塔式起重机的检测和安全装置制定的相关规定主要分为以下几方面：安全工程及技术标准国家安全标准是我国塔式起重机建筑行业的基本保障。

根据国家标准制定的相关规定，塔式起重机在建设和使用过程中必须符合以下几个方面：1.塔式起重机安全运行的时间不能超过规定的时间；2.塔式起重机主机、配件及钢丝绳等必须按规定尺寸制造；3.塔式起重机管理人员必须参加安全培训，并取得相应的证书；4.在施工现场，必须配备专人进行指挥，以确保操作的准确性和安全性；5.塔式起重机安全运行期间应进行定期检测和维护，确保设备安全可靠。
