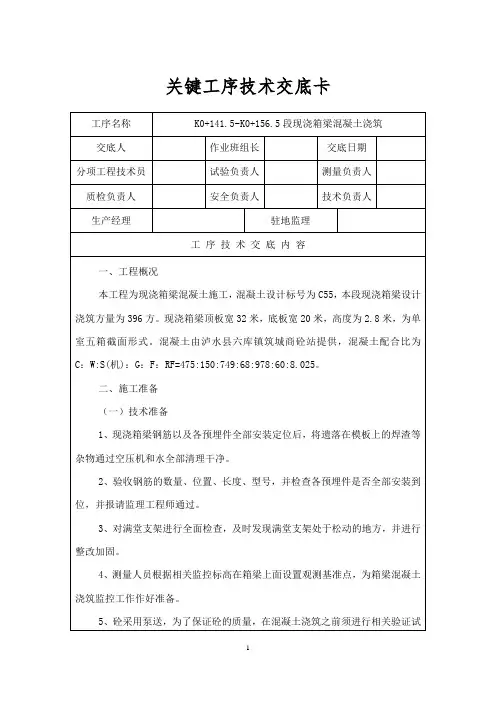

关键工序技术交底卡(现浇箱梁)
- 格式:doc
- 大小:55.00 KB
- 文档页数:7
现浇箱梁施工技术交底及施工方案一、施工技术交底1. 工程概况现浇箱梁是桥梁工程中常见的构件,主要用于横跨道路、河流等地方。
本次施工的箱梁长度为30米,宽度为2米,采用现浇施工方式。
2. 施工准备•材料准备:混凝土、钢筋、模板等•设备准备:搅拌机、起重机、模板支撑架等•人员组织:现场施工人员、安全保障人员等3. 施工工艺•钢筋加工:按照设计要求,对钢筋进行加工和组装•模板安装:将预制好的模板安装到指定位置•混凝土搅拌:在搅拌站进行混凝土的搅拌•现浇施工:将混凝土预制体运至箱梁模板内进行现浇施工•养护处理:完成浇筑后对箱梁进行养护处理,保证强度和质量二、施工方案1. 施工步骤步骤一:预备工作1.确定施工方案和技术要求2.对施工现场进行清理和平整3.检查施工材料和设备是否齐全步骤二:钢筋加工和模板安装1.按照设计要求对钢筋进行加工和组装2.将模板安装到箱梁位置并进行调整步骤三:混凝土搅拌和运输1.在搅拌站进行混凝土的搅拌2.将混凝土运至施工现场步骤四:现浇施工和养护处理1.将混凝土预制体运至箱梁模板内进行现浇施工2.完成浇筑后对箱梁进行养护处理2. 施工注意事项•施工过程中要加强安全管理,严格按照施工方案进行操作•注意施工现场的通风和照明,保证施工人员的安全•对施工材料和设备进行定期检查,确保施工质量3. 施工质量控制•钢筋的加工和组装要符合设计要求•混凝土的搅拌比例和质量要符合标准•现浇施工过程要保证混凝土均匀性和密实性以上是现浇箱梁施工技术交底及施工方案的相关内容,希望施工过程顺利进行,质量符合要求。
现浇箱梁施工技术交底现浇箱梁施工中,钢筋制作安装施工是非常重要的一环。
钢筋制作应符合设计要求和国家相关标准,钢筋的加工、焊接、连接等应严格按照规范执行。
钢筋的安装应按照设计图纸要求进行,钢筋之间的间距、长度、弯曲度等均应符合要求。
同时,钢筋的安装位置和偏差也应符合设计要求。
在安装过程中,应注意钢筋的防锈处理和防止钢筋移位。
四、混凝土浇筑混凝土浇筑是现浇箱梁施工的重要工序之一。
在浇筑前,应对模板表面进行清洁处理,确保混凝土表面光滑平整。
同时,应对混凝土的配合比、坍落度等进行检查,确保混凝土的质量符合要求。
在浇筑过程中,应注意混凝土的均匀浇注,避免出现空鼓、夹渣等现象。
浇筑后,应进行适当的养护,保证混凝土的强度和耐久性。
五、拆模与验收拆模是现浇箱梁施工的最后一步,也是非常关键的一步。
拆模前,应对混凝土的强度进行检测,确保混凝土已经达到拆模强度。
拆模过程中,应注意不要损坏混凝土表面,避免影响箱梁的外观。
拆模后,应进行验收,检查箱梁的尺寸、标高、轴线等是否符合设计要求,同时也要检查箱梁表面的平整度和外观质量。
如有不符合要求的地方,应及时进行修复和整改,确保现浇箱梁的质量和安全。
1.网的长宽、网眼的尺寸、骨架的宽高和长、箍盘间距以及中心线位置都需要符合要求。
允许偏差为±5mm到±20mm,具体视项目而定。
2.钢筋应平直,无局部弯折,点焊偏差不超过±10mm,绑扎偏差不超过±20mm。
钢筋接头的检查需要包括搭接长度、接头位置、焊接和绑扎质量,同时还需要检查钢筋的位置和成形。
3.预应力管道的位置需要按照图纸要求进行检查,同时需要留好灌浆排气孔、放好铺头垫板支座垫板等。
预应力管道如有破损,需要要求承包人进行修补。
4.砼浇筑需要进行旁站监理,监理工程师需要检查砼拌和前的配料称量,砼配合比需要在施工前报监理工程批准。
承包人需要按规定频率抽检砼拌和物的坍落度,发现不合要求的需要退回重拌。
施工技术交底现浇箱梁一、引言现浇箱梁作为一种常见的搭建结构,在建筑施工中起到了重要的作用。
本文将对施工技术交底现浇箱梁进行讨论和分析,旨在加深对现浇箱梁施工技术的理解和应用。
二、现浇箱梁的定义现浇箱梁,又称为模板箱梁,是指在工地现场搭建模板,并进行混凝土浇筑,形成一种承载力强、结构稳定的横梁结构。
它通常用于桥梁、超高层建筑、隧道等工程中。
三、现浇箱梁施工技术交底1. 设计参数和荷载要求:在进行现浇箱梁施工之前,需要明确设计参数和荷载要求。
设计参数包括梁的几何形状、尺寸和截面形式等;荷载要求包括荷载类型、作用位置和作用方向等。
这些参数和要求将决定施工过程中的各项措施和技术。
2. 模板搭设:模板的搭设是现浇箱梁施工中的核心环节。
首先要对箱梁进行测量和标记,确定梁的几何尺寸和位置。
然后按照设计要求,搭建箱梁的模板结构,包括梁底模板、侧模板和顶模板。
模板要牢固、稳定,并能承受混凝土浇筑时的压力和振动。
3. 钢筋布置:钢筋的布置是保证现浇箱梁强度和承载力的重要环节。
按照设计要求,在模板内部设置纵向和横向的钢筋,并严格控制钢筋的间距和纵横交叉点的连接。
钢筋的长度和直径要根据设计要求进行计算和选择。
4. 混凝土浇筑:混凝土是现浇箱梁的主要材料,浇筑过程需严格控制。
首先要对混凝土进行配制,使其符合设计要求;然后在模板内逐层浇筑混凝土,使用振动器进行振捣,以排除空隙和保证混凝土的密实性。
浇筑完成后,要进行养护,确保混凝土的强度和耐久性。
5. 模板拆除:在混凝土达到设计强度后,可以进行模板拆除工作。
拆除时要小心谨慎,避免损坏梁体和周围结构。
需要注意的是,拆除后的现浇箱梁仍需进行养护,以确保其稳定性和耐久性。
四、现浇箱梁施工中的常见问题及解决方法在现浇箱梁的施工过程中,常常会遇到一些问题,例如模板的破损、混凝土的质量问题等。
针对这些问题,需要及时发现并采取相应的解决措施,以避免影响施工质量和工程安全。
1. 模板破损:模板在施工过程中可能出现破损的情况,可能是由于施工人员操作不当、混凝土压力过大等原因导致。
现浇箱梁施工技术质量、安全交底一、工程概况C匝道桥位于缓和曲线和直线上,为整幅桥,桥梁起点桩号为CK0+099.090,终点桩号为CK0+361.610,桥梁总长262.52m,共分三联。
桥梁孔径布置为第一联2×20m、第二联20+2×28+20m、第三联6×20m。
上部结构第一、三联采用普通钢筋混凝土现浇连续箱梁,第二联采用预应力混凝土现浇连续箱梁。
主线跨越340省道而设,交叉桩号为MK35+074.230,净空标准≥5.0m。
平面位于R=6500m圆曲线上,桥梁起点桩号为MK34+896.010,终点桩号为MK35+152.450,桥梁总长256.44m,共分两联。
桥梁孔径布置为第一联4×25m,第二联6×25m。
上部结构第一联采用预应力现浇连续箱梁,第二联采用节段法施工的预应力混凝土连续箱梁。
C匝道桥现浇混凝土箱梁顶面宽15.5m,底宽10.5m,均采用梁高1.5m单箱三室混凝土箱梁。
桥面铺装为6cm混凝土+防水层+10cm 厚的沥青混凝土。
主线桥现浇混凝土箱梁位于等宽区段内,箱梁标准宽度段顶宽20.75m,底宽15.75m,梁高1.4m,为单箱四室预应力混凝土连续箱梁。
桥面铺装为6cm混凝土+防水层+10cm厚的沥青混凝土。
考虑到预应力张拉的施工,C匝道桥现浇箱梁施工时计划先施工第二联预应力混凝土现浇连续箱梁,然后再施工第一、三联普通钢筋混凝土现浇连续箱梁。
结合施工现场的实际情况及施工张拉槽的设计需要,主线桥现浇箱梁施工时计划先施工第一联预应力现浇连续箱梁,然后再施工第二联节段法施工的预应力混凝土连续箱梁。
二、施工方案的具体措施及施工方法1、地基处理掺灰处理40cm分两层压实,压实度达90%以上。
必须先测量地面标高计算好立杆节数,确保地基承载力200KN/m2以上。
其上浇筑8~10cm厚砼。
2、支架搭设每个碗扣仔细检查是否脱落。
每个碗扣必须打紧,顶柱上1.2*15方木对接长度小于1/3时,必须下托短方木避免悬出过长。
现浇箱梁技术交底
注:本表一式四份,建设单位、监理单位、施工单位、城建档案馆各一份。
情感语录
1.爱情合适就好,不要委屈将就,只要随意,彼此之间不要太大压力
2.时间会把最正确的人带到你身边,在此之前,你要做的,是好好的照顾自己
3.女人的眼泪是最无用的液体,但你让女人流泪说明你很无用
4.总有一天,你会遇上那个人,陪你看日出,直到你的人生落幕
5.最美的感动是我以为人去楼空的时候你依然在
6.我莫名其妙的地笑了,原来只因为想到了你
7.会离开的都是废品,能抢走的都是垃圾
8.其实你不知道,如果可以,我愿意把整颗心都刻满你的名字
9.女人谁不愿意青春永驻,但我愿意用来换一个疼我的你
10.我们和好吧,我想和你拌嘴吵架,想闹小脾气,想为了你哭鼻子,我想你了
11.如此情深,却难以启齿。
其实你若真爱一个人,内心酸涩,反而会说不出话来
12.生命中有一些人与我们擦肩了,却来不及遇见;遇见了,却来不及相识;相识了,却来不及熟悉,却还要是再见
13.对自己好点,因为一辈子不长;对身边的人好点,因为下辈子不一定能遇见
14.世上总有一颗心在期待、呼唤着另一颗心
15.离开之后,我想你不要忘记一件事:不要忘记想念我。
想念我的时候,不要忘记我也在想念你
16.有一种缘分叫钟情,有一种感觉叫曾经拥有,有一种结局叫命中注定,有一种心痛叫绵绵无期
17.冷战也好,委屈也罢,不管什么时候,只要你一句软话,一个微笑或者一个拥抱,我都能笑着原谅
18.不要等到秋天,才说春风曾经吹过;不要等到分别,才说彼此曾经爱过
19.从没想过,自己可以爱的这么卑微,卑微的只因为你的一句话就欣喜不已
20.当我为你掉眼泪时,你有没有心疼过。
现浇箱梁施工技术交底在建筑工程领域,现浇箱梁施工可是一项相当重要的工作。
就像搭积木一样,得一步一步来,而且每一步都得稳稳当当的,不然整个“积木塔”可就容易出问题啦!咱们先来说说现浇箱梁施工前的准备工作。
这就好比你要出门旅行,得先收拾好行李不是?首先,得把场地给整得平平整整的,不能有坑坑洼洼,不然施工的时候就像在“跳跳床”上干活,那多危险!我记得有一次,在一个施工现场,就是因为前期场地没有处理好,结果施工设备进场的时候,一个轮子陷进去了,费了好大的劲才弄出来,这可耽误了不少时间。
然后呢,就是支架的搭建。
这支架就像是箱梁的“骨架”,必须得结实可靠。
选用的材料得质量过关,搭建的时候要严格按照设计要求,间距、角度都不能有偏差。
曾经在一个项目中,有个工人为了图省事,没有按照规定的间距搭建支架,结果在浇筑混凝土的时候,支架承受不住重量,发生了局部坍塌,幸好没有人员伤亡,但这也给我们敲响了警钟。
模板的安装也是个细致活。
模板要光滑平整,不能有裂缝或者凹凸不平的地方,不然浇筑出来的箱梁表面就会像“麻子脸”一样,影响美观和质量。
有一次,我们在检查模板的时候,发现有一块模板上有个小锈斑,虽然看起来不起眼,但是为了保证质量,还是及时更换了新的模板。
钢筋的绑扎就像是给箱梁穿上“钢筋铁甲”,增强它的强度。
钢筋的规格、数量、间距都必须严格符合设计要求,而且绑扎要牢固,不能有松动的地方。
我曾经看到过一个绑扎不牢固的钢筋,在混凝土浇筑的时候,被冲得移位了,这可给后续的施工带来了不小的麻烦。
接下来就是混凝土的浇筑了。
这可是整个施工过程中的重头戏。
混凝土的配合比要准确无误,搅拌要均匀,浇筑的时候要分层进行,不能一股脑地全倒进去。
记得有一次,因为混凝土搅拌不均匀,浇筑出来的部分箱梁出现了蜂窝麻面的现象,不得不进行返工处理,这不仅浪费了时间和材料,还影响了工程进度。
在浇筑过程中,振捣也是个关键环节。
振捣要密实,不能有漏振或者过振的情况。
