习题三:18.在一蓄电池的两端先接一电阻220R =Ω,得其输出电流10.5I =A,再换接一电阻220R =Ω,其输出电流变为10.3I =A,试求此蓄电池的开路电压及内阻.解:设开路电压为U S ,内阻R 0, 则:110220()0()0S S U I R R U I R R -++=-++=代入数据000.5(10)00.3(20)0S S U R U R -+⨯+=-+⨯+=解得7.5S U =V, 05R =Ω19.试求图1-46所示电路的等效电压源,若在端口处接一个5k Ω的电阻R ，求电阻R 上的电流。

解：a.求等效电阻，将电压源短路，电流源开路得：R0=2+3=5Ωb.求等效电压，U S =4+2×103 ×2×10-3 =8vc. 33080.8510510S R U I R R ===+⨯+⨯mA 22.试用叠加原理分析计算，在只有一个电压源U S 激励的线性网络中，当U S =50V 时，某支路的电压为20V 。

若当U S =25V 时，该支路的电压为多少？解：设支路电阻为R,等效内阻R S50S U =V, 120U =V, 125S S S R R U U R R R R =∴=++ 25S U '=V, 1225105S S R U U R R ''==⨯=+V 23.试求图1-48所示电路的等效电压源。

a. 除源，将电流源开路，电压源短路得R 0=5Ω 电流源单独作用时，151050S U =⨯=V,电压源单独作用时，240S U =V 12504090S S S U U U ∴=+=+=vb. 除源，将电流源开路，电压源短路得R 0=5Ω电流源单独作用时，15315S U =⨯= V,电压源单独作用时，25S U =- V 1215510S S S U U U ∴=+=-=vc. 除源，将电流源开路，电压源短路得R 0=5Ω左侧电压源单独作用时，110S U = V ，右侧电流源和电压源单独作用时，25630S U =⨯= V12301040S S S U U U ∴=+=+= V26.试用戴维南定理求如图1-51所示电路中的I.解：除源，将电流源开路，电压源短路，得如图（1），则011 1.841123R =++=Ω+电流源单独作用时，如图（2），得1313S U =⨯=V电压源单独作用时，如图（3），得2 2.51139.523S U =-⨯=+V 129.5312.5S S S U U U ∴=+=+=V012.5 1.562544S U I R R ===++ A27.如图1-52所示电路中R 为何值时，获得的功率最大？并求这个最大功率。

习题11-1 在题图1-1中，已知2I A =-,5R =Ω。

求各图中的电压U 。

U+U+U+U (a)(b)(c)(d)解：（a ）U 、I 关联，(2)510U IR V ==-⨯=- （b ）U 、I 非关联，(2)510U IR V =-=--⨯= （c ）U 、I 非关联，(2)510U IR V =-=--⨯= （d ）U 、I 关联，(2)510U IR V ==-⨯=-1-2 在题图1-2中，已知2I A =-，15U V =。

计算各图元件中的功率，并说明它们是电源还是负载。

(a)(b)(c)(d)解：（a ）U 、I 关联，(2)1530P UI W ==-⨯=-,0P <,元件A 是电源性。

（b ）U 、I 非关联，(2)1530P UI W =-=--⨯=,0P >,元件B 是负载性。

（c ）U 、I 非关联，(2)1530P UI W =-=--⨯=,0P >,元件C 是负载性。

（d ）U 、I 关联，(2)1530P UI W ==-⨯=-,0P <,元件D 是电源性。

1-3某电路中需要接入一个限流电阻，已知接入的电阻两端电压10R U V =，流过电阻的电流20R I mA =。

试选择这个电阻的参数。

解：3105002010U R I -===Ω⨯ 31020100.2R P UI W -==⨯⨯=规格化以后，0.5R P W =1-4一只15V 、5W 的白炽灯接在36V 的电源上，试选择需要串联的电阻。

解：51153P I A U === 361521R U V =-=216313R U R I===Ω 12173R R P U I W ==⨯=1-5 在题图1-5中，已知112U V =,14S U V =,26S U V =,1232R R R ===Ω.试求2U 。

2解：1211()S I R R U U ++=111212424S U U I A R R --===+221222462S S U IR U U V =+-=⨯+-=1-6在题图1-6中，已知电位器6W R K =Ω。

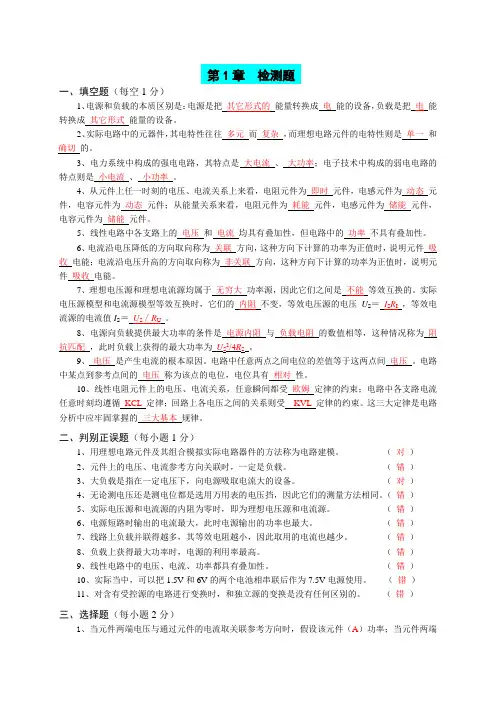

第1章检测题一、填空题（每空1分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

3、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。

4、从元件上任一时刻的电压、电流关系上来看，电阻元件为即时元件，电感元件为动态元件，电容元件为动态元件；从能量关系来看，电阻元件为耗能元件，电感元件为储能元件，电容元件为储能元件。

5、线性电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

6、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件吸收电能。

7、理想电压源和理想电流源均属于无穷大功率源，因此它们之间是不能等效互换的。

实际电压源模型和电流源模型等效互换时，它们的内阻不变，等效电压源的电压U S＝I S R I，等效电流源的电流值I S＝U S∕R U。

8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为阻抗匹配，此时负载上获得的最大功率为U S2/4R S。

9、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三大定律是电路分析中应牢固掌握的三大基本规律。

二、判别正误题（每小题1分）1、用理想电路元件及其组合模拟实际电路器件的方法称为电路建模。

（对）2、元件上的电压、电流参考方向关联时，一定是负载。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

第1章电路的基本定律与分析方法【思1.1.1】(a) 图U ab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。

(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。

【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。

(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。

【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。

【思1.1.4】(a) 图U AB＝U1＋U2＝－2V，各点的电位高低为V C＞V B＞V A。

(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。

(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。

【思1.1.5】电路的电源及电位参考点如图1-1所示。

当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。

【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。

当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。

(b) 当S闭合时，I＝－63＝－2A，V B＝－321+×2＝－2V。

当S断开时，I＝0，V B＝6－321+×2＝4V。

【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。

建筑电工学第一章习题答案建筑电工学第一章习题答案建筑电工学是一门研究建筑物电气系统设计、安装和维护的学科。

在学习建筑电工学的过程中，习题是非常重要的一部分，通过解答习题可以帮助我们巩固知识，提高应用能力。

本文将为大家提供建筑电工学第一章习题的答案，希望对大家的学习有所帮助。

1. 什么是电流？电流的单位是什么？答：电流是电荷在导体中的流动，是电子的移动。

电流的单位是安培（A）。

2. 什么是电压？电压的单位是什么？答：电压是电场的强度，是电荷在电路中移动的驱动力。

电压的单位是伏特（V）。

3. 什么是电阻？电阻的单位是什么？答：电阻是电流通过导体时遇到的阻碍，是导体对电流的阻碍程度。

电阻的单位是欧姆（Ω）。

4. 什么是电功率？电功率的单位是什么？答：电功率是电流通过电路时产生的能量转化速率，是描述电路消耗或输出能量的指标。

电功率的单位是瓦特（W）。

5. 什么是电能？电能的单位是什么？答：电能是电流通过电路时所转化的能量，是电路中储存的能量。

电能的单位是瓦特时（Wh）。

6. 什么是直流电路？什么是交流电路？答：直流电路是电流方向恒定的电路，电流只在一个方向上流动。

交流电路是电流方向周期性变化的电路，电流在正负两个方向上交替流动。

7. 什么是串联电路？什么是并联电路？答：串联电路是将电器依次连接在一起，电流依次通过各个电器的电路。

并联电路是将电器并排连接在一起，电流在各个电器之间分流。

8. 什么是电路图？如何阅读电路图？答：电路图是用符号和线路表示电路的图示。

阅读电路图时，需要了解电路图中的符号含义，理解电路图中的线路连接关系，以及根据电路图推导电路的工作原理。

9. 什么是保险丝？保险丝的作用是什么？答：保险丝是一种用于保护电路的安全装置，当电路中的电流超过保险丝的额定电流时，保险丝会熔断，切断电路，防止电路过载和短路。

10. 什么是接地？为什么要进行接地？答：接地是将电气设备的金属外壳或导体与地面连接，使其与地电势保持一致。

1.已知一理想电压源15s U =V ,求其在下列情况下输出的电流和功率：1) 将电源开路。

2) 将电源短路。

3) 接30Ω的负载电阻。

1) 解：开路又叫断路，开路时，电路中的电流为零，相当于负载电阻无穷大，电源的端电压o s U U =，负载的端电压0U '=V ，电源输出的功率为零。

因此，0I =A ,0P =W 。

2) 解：短路时电源端电压为零，负载电阻上的电流也为零，而电源的输出电流d s o I U R =，叫做短路电流。

通常电源内阻很小，故短路电流很大。

因为是理想电压源,0o R =Ω，因此,d I =∞，0P =W 3) 解：150.530Us I R ===A , 150.57.5s P U I ==⨯=W3.把图1-36中的电压源变换为电流源，把电流源变换为电压源。

图1-36解：变换原则：00R R =,0ss U I R =,0S S U I R =4.已知电路如图1-37所示,求a,b 两点的电位及电压。

若在两点间接入一个电阻R ，问R 中有无电流。

图1-37解：201,U =U-IR=20-112=8128a U I R ===A ⨯+总V ，8a V =V16=2,U 1624844b U I U IR R ==A =-=-⨯=+总V ，8b V =V 880ab a b U V V =-=-=V ，若接入一个电阻R ，R 中无电流。

5.已知节日彩灯的电阻为20Ω，额定电流为0.1A ,问应有多少只这样的灯泡串联,才能把它们接到220V 的电源上? 解: 220.1200.2,=2200.122P I R W P UI W ==⨯==⨯=总221100.2P n P ===总（只） 6.一直流负载,额定电压5V,,问应串联多大电阻才能把它接到9ν的电源上使用,并求串联电阻的功率。

解：5950.025*******.025U U I R R I '-===A ===Ω， 40.0250.1R P U I '==⨯=W7.某电阻负载接到220V 的电源上时，电流为2.2A ，问应串联多大电阻才能使电流为1A ，这个串联电阻至少应有多大功率？ 解；1220220100===2202.21U U R R I I ===ΩΩ'总，2221-2201001201120120R R R P I R ==-=Ω==⨯=总，W8.将两只额定电压都为110V ，额定功率分别为60W 及25W 的灯泡串联接到220V 的电源上，灯泡能否正常发光？为什么？若将两只相同的灯泡串接到220V 电源上又如何？解：不能。
