物探方法技术与应用(EH4)

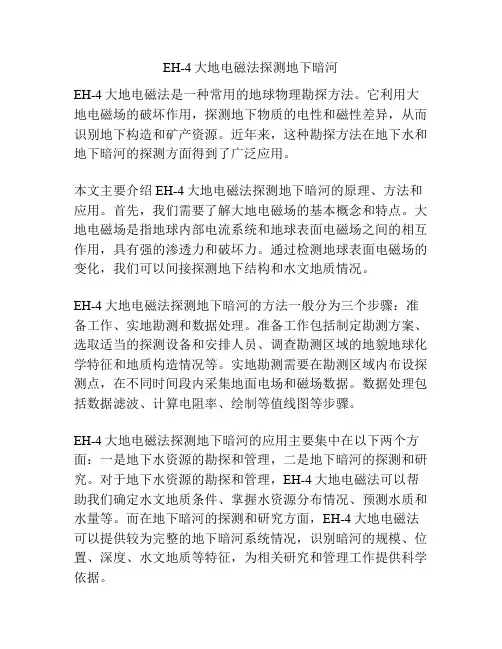

EH-4大地电磁法探测地下暗河EH-4大地电磁法是一种常用的地球物理勘探方法。

它利用大地电磁场的破坏作用，探测地下物质的电性和磁性差异，从而识别地下构造和矿产资源。

近年来，这种勘探方法在地下水和地下暗河的探测方面得到了广泛应用。

本文主要介绍EH-4大地电磁法探测地下暗河的原理、方法和应用。

首先，我们需要了解大地电磁场的基本概念和特点。

大地电磁场是指地球内部电流系统和地球表面电磁场之间的相互作用，具有强的渗透力和破坏力。

通过检测地球表面电磁场的变化，我们可以间接探测地下结构和水文地质情况。

EH-4大地电磁法探测地下暗河的方法一般分为三个步骤：准备工作、实地勘测和数据处理。

准备工作包括制定勘测方案、选取适当的探测设备和安排人员、调查勘测区域的地貌地球化学特征和地质构造情况等。

实地勘测需要在勘测区域内布设探测点，在不同时间段内采集地面电场和磁场数据。

数据处理包括数据滤波、计算电阻率、绘制等值线图等步骤。

EH-4大地电磁法探测地下暗河的应用主要集中在以下两个方面：一是地下水资源的勘探和管理，二是地下暗河的探测和研究。

对于地下水资源的勘探和管理，EH-4大地电磁法可以帮助我们确定水文地质条件、掌握水资源分布情况、预测水质和水量等。

而在地下暗河的探测和研究方面，EH-4大地电磁法可以提供较为完整的地下暗河系统情况，识别暗河的规模、位置、深度、水文地质等特征，为相关研究和管理工作提供科学依据。

总之，EH-4大地电磁法是一种有效的地球物理勘探方法，可用于探测地下水文地质条件和暗河的分布情况等。

在野外勘测中需要严格按照规范操作，对现场数据采集结果进行科学分析和评估，进一步优化勘测方案和方法，提高勘测数据的可靠性和准确性。

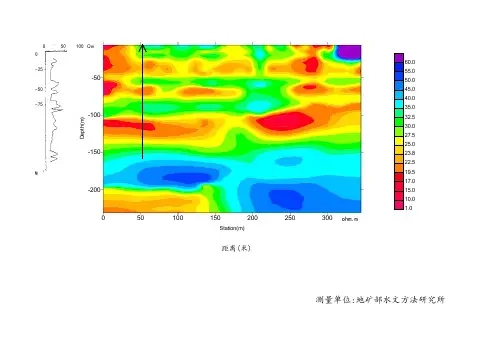

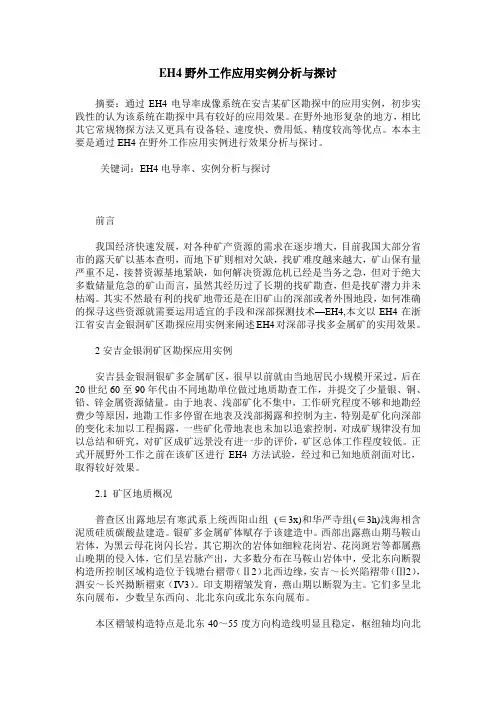

EH4野外工作应用实例分析与探讨摘要：通过EH4电导率成像系统在安吉某矿区勘探中的应用实例，初步实践性的认为该系统在勘探中具有较好的应用效果。

在野外地形复杂的地方，相比其它常规物探方法又更具有设备轻、速度快、费用低、精度较高等优点。

本本主要是通过EH4在野外工作应用实例进行效果分析与探讨。

关键词：EH4电导率、实例分析与探讨前言我国经济快速发展，对各种矿产资源的需求在逐步增大，目前我国大部分省市的露天矿以基本查明，而地下矿则相对欠缺，找矿难度越来越大，矿山保有量严重不足，接替资源基地紧缺，如何解决资源危机已经是当务之急，但对于绝大多数储量危急的矿山而言，虽然其经历过了长期的找矿勘查，但是找矿潜力并未枯竭。

其实不然最有利的找矿地带还是在旧矿山的深部或者外围地段，如何准确的探寻这些资源就需要运用适宜的手段和深部探测技术—EH4,本文以EH4在浙江省安吉金银洞矿区勘探应用实例来阐述EH4对深部寻找多金属矿的实用效果。

2安吉金银洞矿区勘探应用实例安吉县金银洞银矿多金属矿区，很早以前就由当地居民小规模开采过，后在20世纪60至90年代由不同地勘单位做过地质勘查工作，并提交了少量银、铜、铅、锌金属资源储量。

由于地表、浅部矿化不集中，工作研究程度不够和地勘经费少等原因，地勘工作多停留在地表及浅部揭露和控制为主，特别是矿化向深部的变化未加以工程揭露，一些矿化带地表也未加以追索控制，对成矿规律没有加以总结和研究，对矿区成矿远景没有进一步的评价，矿区总体工作程度较低。

正式开展野外工作之前在该矿区进行EH4方法试验，经过和已知地质剖面对比，取得较好效果。

2.1 矿区地质概况普查区出露地层有寒武系上统西阳山组(∈3x)和华严寺组(∈3h)浅海相含泥质硅质碳酸盐建造。

银矿多金属矿体赋存于该建造中。

西部出露燕山期马鞍山岩体，为黑云母花岗闪长岩。

其它期次的岩体如细粒花岗岩、花岗斑岩等都属燕山晚期的侵入体，它们呈岩脉产出，大多数分布在马鞍山岩体中，受北东向断裂构造所控制区域构造位于钱塘台褶带（Ⅱ2）北西边缘，安吉～长兴陷褶带（Ⅲ2），泗安～长兴拗断褶束（IV3）。

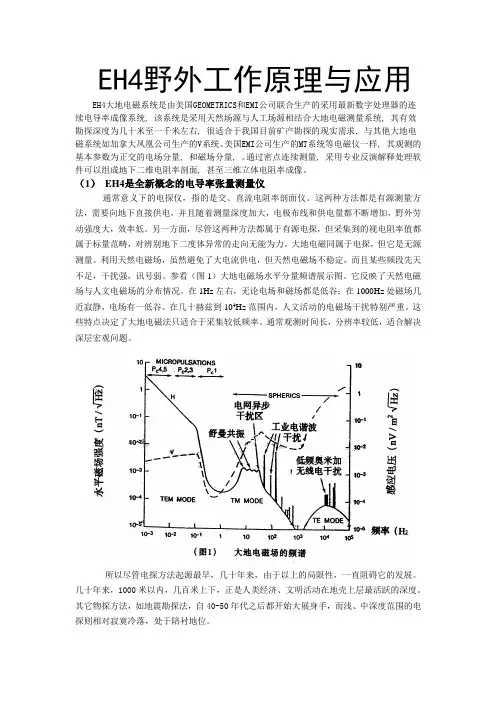

EH4野外工作原理与应用EH4大地电磁系统是由美国GEOMETRICS和EMI公司联合生产的采用最新数字处理器的连续电导率成像系统, 该系统是采用天然场源与人工场源相结合大地电磁测量系统, 其有效勘探深度为几十米至一千米左右, 很适合于我国目前矿产勘探的现实需求, 与其他大地电磁系统如加拿大凤凰公司生产的V系统、美国EMI公司生产的MT系统等电磁仪一样, 其观测的基本参数为正交的电场分量, 和磁场分量, 。

通过密点连续测量, 采用专业反演解释处理软件可以组成地下二维电阻率剖面, 甚至三维立体电阻率成像。

（1）EH4是全新概念的电导率张量测量仪通常意义下的电探仪，指的是交、直流电阻率剖面仪。

这两种方法都是有源测量方法，需要向地下直接供电，并且随着测量深度加大，电极布线和供电量都不断增加，野外劳动强度大，效率低。

另一方面，尽管这两种方法都属于有源电探，但采集到的视电阻率值都属于标量范畴，对辨别地下二度体异常的走向无能为力。

大地电磁同属于电探，但它是无源测量。

利用天然电磁场，虽然避免了大电流供电，但天然电磁场不稳定，而且某些频段先天不足，干扰强，讯号弱。

参看（图1）大地电磁场水平分量频谱展示图。

它反映了天然电磁场与人文电磁场的分布情况。

在1Hz左右，无论电场和磁场都是低谷；在1000Hz处磁场几近寂静，电场有一低谷。

在几十赫兹到104Hz范围内，人文活动的电磁场干扰特别严重。

这些特点决定了大地电磁法只适合于采集较低频率。

通常观测时间长，分辨率较低，适合解决深层宏观问题。

所以尽管电探方法起源最早，几十年来，由于以上的局限性，一直阻碍它的发展。

几十年来，1000米以内，几百米上下，正是人类经济、文明活动在地壳上层最活跃的深度。

其它物探方法，如地震勘探法，自40-50年代之后都开始大展身手，而浅、中深度范围的电探则相对寂寞冷落，处于陪衬地位。

EH4是全新概念的电导率张量测量仪。

它利用大地电磁的测量原理，但配置了特殊的人工电磁波发射源。

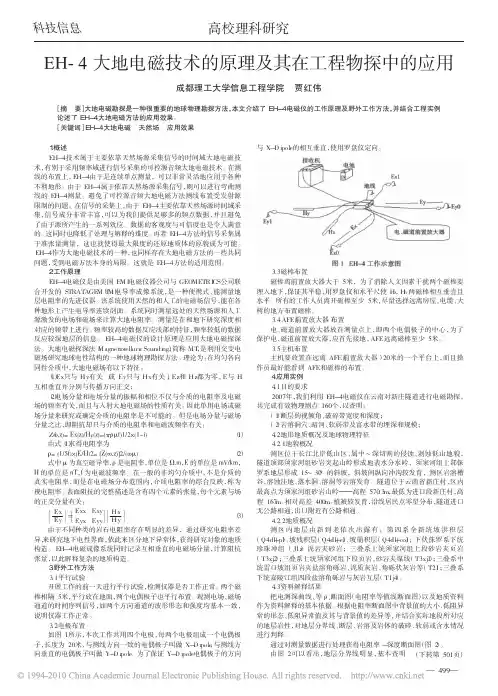

EH-4 电磁测深在某地区隧道物探中的应用摘要：随着科学技术的发展，EH-4 大地电磁测深法勘探技术，得到了快速的发展。

本文简单介绍了EH-4 大地电磁测深的基本理论，并通过实际的野外施工工作，资料分析和异常解释，了解了该地区的地质情况，为后面隧道施工提供地质依据。

Abstract院With the development of science and technology, EH-4 magnetotelluric sounding prospecting technology has got rapiddevelopment. This article simply introduces the basic theory of EH-4 magnetotelluric sounding, and learns about the geology of the regionthrough the actual field construction work, data analysis and anomaly interpretation, which provides geological basis for the tunnelconstruction.关键词：EH-4；大地电磁测深；电阻率异常；隧道Key words院EH-4；magnetotelluric sounding；resistivity anomaly；tunnel 中图分类号院P631；U45 文献标识码院A 文章编号院1006-4311（2014）29-0118-020 引言EH-4 大地电磁测深法伴随着仪器采集的提升，以及分析和反演解释技术的进步的产生的。

EH-4 可有效的运用于地下水调查、隧道勘探、矿产与地热勘探及工程研究。

本次勘查通过采用EH4 高频大地电磁测深法，取得了较为显著的效果，对后期的隧道开挖工作有较大的指导作用。

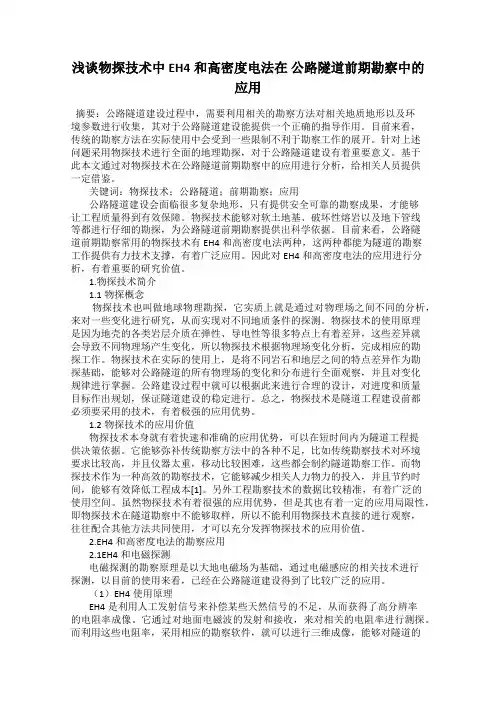

浅谈物探技术中EH4和高密度电法在公路隧道前期勘察中的应用摘要：公路隧道建设过程中，需要利用相关的勘察方法对相关地质地形以及环境参数进行收集，其对于公路隧道建设能提供一个正确的指导作用。

目前来看，传统的勘察方法在实际使用中会受到一些限制不利于勘察工作的展开。

针对上述问题采用物探技术进行全面的地理勘探，对于公路隧道建设有着重要意义。

基于此本文通过对物探技术在公路隧道前期勘察中的应用进行分析，给相关人员提供一定借鉴。

关键词：物探技术；公路隧道；前期勘察；应用公路隧道建设会面临很多复杂地形，只有提供安全可靠的勘察成果，才能够让工程质量得到有效保障。

物探技术能够对软土地基、破坏性熔岩以及地下管线等都进行仔细的勘探，为公路隧道前期勘察提供出科学依据。

目前来看，公路隧道前期勘察常用的物探技术有EH4和高密度电法两种，这两种都能为隧道的勘察工作提供有力技术支撑，有着广泛应用。

因此对EH4和高密度电法的应用进行分析，有着重要的研究价值。

1.物探技术简介1.1物探概念物探技术也叫做地球物理勘探，它实质上就是通过对物理场之间不同的分析，来对一些变化进行研究，从而实现对不同地质条件的探测。

物探技术的使用原理是因为地壳的各类岩层介质在弹性、导电性等很多特点上有着差异，这些差异就会导致不同物理场产生变化，所以物探技术根据物理场变化分析，完成相应的勘探工作。

物探技术在实际的使用上，是将不同岩石和地层之间的特点差异作为勘探基础，能够对公路隧道的所有物理场的变化和分布进行全面观察，并且对变化规律进行掌握。

公路建设过程中就可以根据此来进行合理的设计，对进度和质量目标作出规划，保证隧道建设的稳定进行。

总之，物探技术是隧道工程建设前都必须要采用的技术，有着极强的应用优势。

1.2物探技术的应用价值物探技术本身就有着快速和准确的应用优势，可以在短时间内为隧道工程提供决策依据。

它能够弥补传统勘察方法中的各种不足，比如传统勘察技术对环境要求比较高，并且仪器太重，移动比较困难，这些都会制约隧道勘察工作。

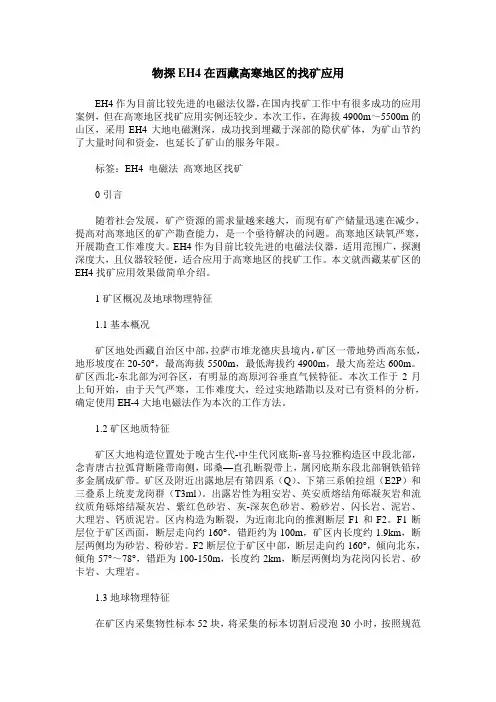

物探EH4在西藏高寒地区的找矿应用EH4作为目前比较先进的电磁法仪器，在国内找矿工作中有很多成功的应用案例，但在高寒地区找矿应用实例还较少。

本次工作，在海拔4900m～5500m的山区，采用EH4大地电磁测深，成功找到埋藏于深部的隐伏矿体，为矿山节约了大量时间和资金，也延长了矿山的服务年限。

标签：EH4 电磁法高寒地区找矿0引言随着社会发展，矿产资源的需求量越来越大，而现有矿产储量迅速在减少，提高对高寒地区的矿产勘查能力，是一个亟待解决的问题。

高寒地区缺氧严寒，开展勘查工作难度大。

EH4作为目前比较先进的电磁法仪器，适用范围广，探测深度大，且仪器较轻便，适合应用于高寒地区的找矿工作。

本文就西藏某矿区的EH4找矿应用效果做简单介绍。

1矿区概况及地球物理特征1.1基本概况矿区地处西藏自治区中部，拉萨市堆龙德庆县境内，矿区一带地势西高东低，地形坡度在20-50°，最高海拔5500m，最低海拔约4900m，最大高差达600m。

矿区西北-东北部为河谷区，有明显的高原河谷垂直气候特征。

本次工作于2月上旬开始，由于天气严寒，工作难度大，经过实地踏勘以及对已有资料的分析，确定使用EH-4大地电磁法作为本次的工作方法。

1.2矿区地质特征矿区大地构造位置处于晚古生代-中生代冈底斯-喜马拉雅构造区中段北部，念青唐古拉弧背断隆带南侧，邱桑—直孔断裂带上，属冈底斯东段北部铜铁铅锌多金属成矿带。

矿区及附近出露地层有第四系（Q）、下第三系帕拉组（E2P）和三叠系上统麦龙岗群（T3ml）。

出露岩性为粗安岩、英安质熔结角砾凝灰岩和流纹质角砾熔结凝灰岩、紫红色砂岩、灰-深灰色砂岩、粉砂岩、闪长岩、泥岩、大理岩、钙质泥岩。

区内构造为断裂，为近南北向的推测断层F1和F2。

F1断层位于矿区西面，断层走向约160°，错距约为100m，矿区内长度约1.9km，断层两侧均为砂岩、粉砂岩。

F2断层位于矿区中部，断层走向约160°，倾向北东，倾角57°～78°，错距为100-150m，长度约2km，断层两侧均为花岗闪长岩、矽卡岩、大理岩。

EH4全新概念电导率张量测量仪通常意义下的电探仪，指的是交、直流电阻率剖面仪。

这两种方法都是有源测量方法，需要向地下直接供电，并且随着测量深度加大，电极布线和供电量都不断增加，野外劳动强度大，效率低。

另一方面，尽管这两种方法都属于有源电探，但采集到的视电阻率值都属于标量范畴，对辨别地下二度体异常的走向无能为力。

大地电磁同属于电探，但它是无源测量。

利用天然电磁场，虽然避免了大电流供电，但天然电磁场不稳定，而且某些频段先天不足，干扰强，讯号弱。

参看（图1）大地电磁场水平分量频谱展示图。

它反映了天然电磁场与人文电磁场的分布情况。

在1Hz左右，无论电场和磁场都是低谷；在1000Hz处磁场几近寂静，电场有一低谷。

在几十赫兹到104Hz范围内，人文活动的电磁场干扰特别严重。

这些特点决定了大地电磁法只适合于采集较低频率。

通常观测时间长，分辨率较低，适合解决深层宏观问题。

所以尽管电探方法起源最早，几十年来，由于以上的局限性，一直阻碍它的发展。

几十年来，1000米以内，几百米上下，正是人类经济、文明活动在地壳上层最活跃的深度。

其它物探方法，如地震勘探法，自40~50年代之后都开始大展身手，而浅、中深度范围的电探则相对寂寞冷落，处于陪衬地位。

也正是这种现状激发了国内外众多的科学家和仪器制造商不断研制开发新的电探仪器，寻找新的电探方法。

96年中下旬，由美国以研制大地电磁仪器而闻名的EMI公司和以制造高分辨率地震仪著名的Geometrics 公司联合研制出EH4。

这是全新概念的电导率张量测量仪。

它利用大地电磁的测量原理，但配置了特殊的人工电磁波发射源。

这种发射源的天线是一对十字交叉的天线，组成X、Y两个方向的磁偶极子，轻便而且只用于普通汽车电瓶供电，发射率从500Hz到100KHz，专门用来弥补大地电磁场的寂静区和几百赫兹附近的人文电磁干扰谐波（见图1）。

仪器用反馈式高灵敏度低噪音磁棒和特制的电极，分别接收X、Y两个方向的磁场和电场。

EH4大地电磁技术的适用及应用效果董　晨　张吉振(铁道第三勘察设计院集团有限公司物探所　天津　300251)摘　要　首先对EH4大地电磁方法的特点及相关的适用情况进行了理论及实践层面的探讨,通过工程应用实例,论述EH4大地电磁方法在不同目标条件下的应用效果。

关键词　EH4　大地电磁　天然场　应用效果1　概述EH4技术属于主要依靠天然场源采集信号的时间域大地电磁技术,有别于采用频率域进行信号采集的可控源音频大地电磁技术。

在测线的布置上,EH4由于是连续单点测量,可以非常灵活地应用于各种不利地形。

由于EH4属于依靠天然场源采集信号,则可以进行弯曲测线的EH4测量。

避免了可控源音频大地电磁方法测线布置受发射源限制的的问题。

在信号的采集上,由于EH4主要依靠天然场源时间域采集,信号成分非常丰富,可以为我们提供足够多的频点数据,并且避免了由于源所产生的一系列效应。

数据的客观度与可信度也是令人满意的。

这同时也降低了处理与解释的难度。

再者EH4方法的信号采集属于准张量测量,这也就使得最大限度的还原地质体的原貌成为可能。

EH4作为大地电磁技术的一种,也同样存在大地电磁方法的一些共同问题,受到电磁方法本身的局限。

这就是EH4方法的适用范围。

在总结了所完成的超过100k m测线及6000余测点工作经验的基础上,笔者力图结合实践工作,从理论上对其适用范围进行详细分析,并将该方法的实际应用效果进行例举。

2　EH4大地电磁技术的适用范围及理论依据 EH4大地电磁的适用范围包括两个方面,即观测方式的适用范围与观测对象的适用范围。

实际上观测方式的适用是根据不同的对象而决定的,所以这两类其实都属于观测对象的适用范围。

2.1　观测方式的适用范围EH4观测方式是连续剖面观测方式,即测点间电极首尾相连,依次连续观测,这种观测方式当然可以毫无遗漏地反映测线以下的地电特点,但其最大技术优势是可以最大限度的压制静态效应。

静态效应,简单说,其产生原因实质上是由于浅层地表电性的不均匀所引起的。

EH—4在抗旱救灾物探找水方面的应用【摘要】本文主要介绍了EH-4连续电导率剖面仪的一些使用情况，以及使用EH-4在贵州省部分地区进行物探找水的几个实例，通过对物探EH-4资料和水文地质资料以及钻孔情况的对比分析说明EH-4在抗旱救灾找水方面的一些优缺点，以及使用EH-4在找水过程中的一些注意事项。

【关键词】EH-4；视电阻率；裂隙；断裂；岩溶；地下水；构造[Abstract] The authors mainly introduce the use of the EH-4 continuous conductivity profliler and some instance of using EH-4 to find water in some areas of Guizhou province. Through the comparison analysis of geophysical EH-4 data，hydrogeological data and drilling data，showing some advantages and disadvantages of the EH-4 to find water for drought relief，and some considerations in the process of using EH-4 to find water.[Key Words] EH-4；apparent resistivity；cracks；fracture；karst；groundwater；structure0.引言从2009年秋天起，贵州省大部分地区出现少雨至无雨的天气，至2010年3月，贵州省有84个县市受灾，影响人口达1700万人，有500多万人、200多万头牲畜发生饮水困难，城市工业用水几乎处于停顿状态。

2011年贵州大部地区也发生了同样的干旱，旱情给贵州的工农业生产造成了巨大影响，给人民的生活打来了极大的不便。

科学中国人2016年11月EH-4在地热资源勘查中的应用杨殿宝河北省地球物理勘查院地热资源是一种十分宝贵的综合性矿产资源，其功能多，用途广，不仅是一种洁净的能源资源，可供发电、采暖、医疗等利用，而且还是一种可供提取溴、碘、硼砂、钾盐、等工业原料的热卤水资源和天然肥水资源。

在地热资源勘查中因埋藏深度的不同，所选择勘测的仪器方法也不同，本文主要介绍EH4（连续电导率剖面仪）在浅、中深部地热资源勘查中的应用。

EH-4（连续电导率剖面仪）由Geometrics公司研制。

是一种电导率张量测量仪。

利用大地电磁的测量原理，测量TE\TM两个模式的电阻率。

配置了磁偶极子发射源，发射频率从1KHZ～70KHZ，以弥补大地电磁场1KHZ～5KHZ寂静区信号不足。

EH-4遵循大地电磁测深（MT）的基本原理，支持音频大地电磁测深（AMT）和可控源音频大地电磁测深（CSAMT）,属于部分可控源与天然场源相结合的一种大地电磁测深系统。

经历了十几年的使用与发展，已成为一种稳定成熟的电磁测深仪器。

EH-4又称StratagemMT，既可控源变频大地电磁测量，所不同的是其磁偶极子发射天线为X，Y方向的垂直线圈。

垂直磁偶极子发射的场以TE型波为主，分辨率高，分层定厚能力强。

EH4可以使用人工电磁场和天然电磁场两种场源。

因此其相较同类型仪器的独特之处包括：①人工场源用在信号较弱或没有信号的地区，保证全频段观测到可靠信号；②它支持张量人工场源的测量，反演X-Y电导率张量成像剖面，对判断二维构造特别有利，而一般人工场源电磁测深仅能进行标量测量，不能正确判断二维构造；③整套仪器设备轻便，观测时间短，完成一个800米深度的电磁测深，大约只需15分钟左右，具有较高的工作效率，为进行EMAP连续观测提供技术保证；④实时数据处理与成像，资料解释简捷，图像更直观。

EH-4通过发射和接收地面电磁波来达到电阻率或电导率的测深。

连续的测深点阵组成地下二维电阻率剖面、甚至三维立体电阻率成像。

第一章工作技术要求第一节方法技术要求一、执行技术标准DZ/T0173—1997 大地电磁测深法技术规程DZ/T 0153—95 物化探工程测量规范GB/T 9649.28—1998地球物理勘查术语分类代码DD2006-3 岩矿石物性调查技术规程CH 2001-92 全球定位系统(GPS)测量规范DZ/T0069-93 地球物理勘查图图式图例及用色标准二、测网布设测网布设，若条件许可，可由专业测量人员布设，也可由物探探人员采用GPS 定位测量布设。

2、测网精度要求依据《物化探工程测量规范》（DZ/T0153-95），测点的点位、相邻点距及其高程精度要求见下表：表1 测网精度主要技术指标上表中各项精度均以中误差衡量,并以二倍中误差为限，本次进EH4测量,其平面定位误差极限分别2.0米;相邻点距(本次工作相邻点距为20米)相对中误差极限为1.0米。

3、物探测深点定位测量的仪器设备及方法技术（1）仪器设备本次物探测点定位测量，可选用合众思状生产的G738CM接收机进行，其仪器主要性能及精度参数如下：实时差分精度①：亚米级（CEP）（外部源修正或SBAS）后差分处理①：亚米级（CEP）静态精度①（外接天线）：平面 5mm+1ppm高程 10mm+1ppm工作温度：-20℃～+50℃存储温度：-40℃～+60℃防震能力：抗1.2米高度水泥地面自由跌落防尘防水能力：IP65，完全保护从各个方向的冲水及扬尘G738CM接收机 G738CM接收机实现实时差分图示（2）物探测点定位测量1）观测方式选择——进入资源管理器后，在工作模式中选SBAS方式，即选用实时差分观测方式。

2、新区单点求三参数求取——在求三参数测量的过程中，新建工程时输入相应参数时，放样限差应选0.5米，当求取三参数后，应自少还要在矿区内检测1-3个已知点，观精度并确证无误后，这个三参数才能用于本矿区生产。

3、定点测量——连接主机后，就可打开工程管理文件进行测量，注意每次测量结束应保存。

测试中心物探新方法—EH4（测试中心刘洪）今年测试中心购置了多套物探设备。

我将介绍的是EH4物探新方法，通过万州和巫山的测试，此方法得到钻探验证。

EH4 电磁成像系统是美国EMI公司和Geo2met rics 公司联合研制出的电导率张量测量仪。

EH4 利用大地电磁的测量原理,并配置了人工电磁波发射源,用来弥补大地电磁场的寂静区和几百赫兹附近的人文电磁干扰谐波,由18 位高分辨率多通道全功能数据采集、处理一体机完成所有的数据采集,再用专业软件进行反演成图。

EH4 电磁成像系统属于部分可控源与天然源相结合的一种大地电磁测深系统。

深部构造通过天然背景场源成像(MT) ,其讯息源为10 Hz～ 100kHz。

浅部构造则通过一个新型的便携式低功率发射器发射1～100 kHz 人工电磁讯号,补偿天然讯号的不足,从而获得高分辨率的成像。

基本假设是将大地看作水平介质,大地电磁场是垂直投射到地下的平面电磁波,则在地面上可观测到相互正交的电磁场分量为Ex ,Hy ; Hx , Ey。

通过计算可确定介质的电阻率值。

EH4 电磁成像系统与其它物探方法相比,具有以下一些特点:(1) 采用人工场源与天然场源双场源的工作方式,人工场源弥补天然场源的在某些频段的不足,可获得连续的有效信号;(2) EH4 仪器设备轻,观测时间短,完成一个近1000 m 深度的测深点,大约只需15～20 min ,这使它可以轻而易举实现密点连续测量(首尾相接) ,进行连续数据采集。

(3) 该系统具有较高的分辨率,为探测某些小的地质构造和区分电阻率差异不大的地层提供了可能性;(4) 该系统不受高阻覆盖层的影响,在玄武岩覆盖地区、基岩大面积出露地区,甚至在某些沙漠覆盖区,均能有效地探测地下深部地质信息。

(5)有效测量深度在50m-1000m范围内，在找矿和工程方面都很实用。

在购回仪器后，先后在万州和巫山做了近100个点的测试。

除了在万州少部分点受交流电线干扰大，效果不好外，其他点均能很好的反应地下地质体的情况。

1 工程概况略2 物探勘探主要目的查明公路隧道地下450m 内岩溶发育情况以及地下水位。

3勘探方法根据勘探目的，采用连续电阻率剖面成像法（简称EH-4）对勘查区进行勘探。

4 方案编制依据（1）、《公路工程地质勘察规范》JTJ064-98； （2）、《岩土工程勘察规范》（GB 50021-2001）； （3）、《水电水利工程物探规程》（DL /T5010-2005）；（4）、中国水电顾问集团贵阳勘测设计研究院《质量、职业健康安全和环境管理体系文件程序文件汇编》和《质量、职业健康安全和环境管理体系文件管理手册》。

及质量管理体系相关文件。

5 连续电阻率剖面成像法（EH-4）方法原理5.1 基本原理根据电磁学理论可知：地层中的视电阻率由下式求取：251H Ef =ρ……………………………………………………………（5.1） 而勘探趋肤深度可由下列公式给出：fρωμσδ5002≈=……………………………………………………（5.2）式中，ρ为地层的视电阻率，f 为可控电磁频率，Ex 为电场分量，Hy 为磁场分量，δ为勘探趋肤深度。

EH-4连续电导率成像系统勘探基本原理就是基于以上基本理论的基础上，通过人工建立可控电磁场系统，改变电磁频率，在一定距离的远场区观测Ex 、Hy 或Ey 、Hx 的变化，绘制测区内视电阻率等值线图，根据测区内视电阻率的变化情况，以达到探测地下目的体的一种勘探方法。

本次工作所用仪器为美国Gemotric公司和EMI公司联合生产的EH-4双源电磁系统。

5.2 野外工作方法EH-4连续电导率成像系统勘探野外装置包括场源和测站。

在外业工作中，首先在远离测线300～500m左右（测线中心的垂直方向上）布设场源，发射人工电磁场，然后通过采集布设在地面上相隔一定距离、两个正交的电磁场信息，即在测线上以一定的点距测量Ex、Hy或Ey、Hx两参数。

本次工作点距为20m（局部重点部位为10m），发射电磁场频率在800～64000Hz之间，采用接收人工电磁场和天然电磁场相结合，控制测深深度在500m 范围内。
