11G101-1抗震框架梁钢筋计算一般方法

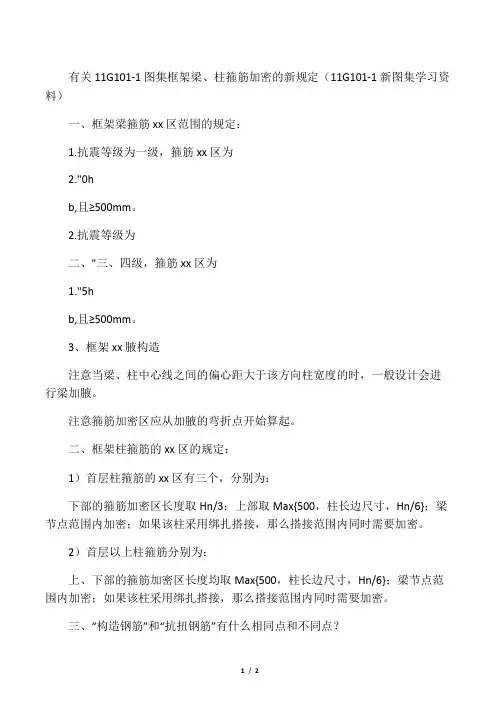

有关11G101-1图集框架梁、柱箍筋加密的新规定（11G101-1新图集学习资料）一、框架梁箍筋xx区范围的规定：1.抗震等级为一级，箍筋xx区为2."0hb,且≥500mm。

2.抗震等级为二、"三、四级，箍筋xx区为1."5hb,且≥500mm。

3、框架xx腋构造注意当梁、柱中心线之间的偏心距大于该方向柱宽度的时，一般设计会进行梁加腋。

注意箍筋加密区应从加腋的弯折点开始算起。

二、框架柱箍筋的xx区的规定：1）首层柱箍筋的xx区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

三、“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、"“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。

所以，就其在梁上的位置来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

2、“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋”的规格和间距的规定，也是相同的。

即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。

拉筋间距为非加密区箍筋间距的两倍。

当设有多排拉筋时，上下两排拉筋竖向错开设置。

3、“构造钢筋”纯粹是按构造设置，即不必进行力学计算。

“抗扭钢筋”是需要设计人员进行抗扭计算才能确定其钢筋规格和根数的。

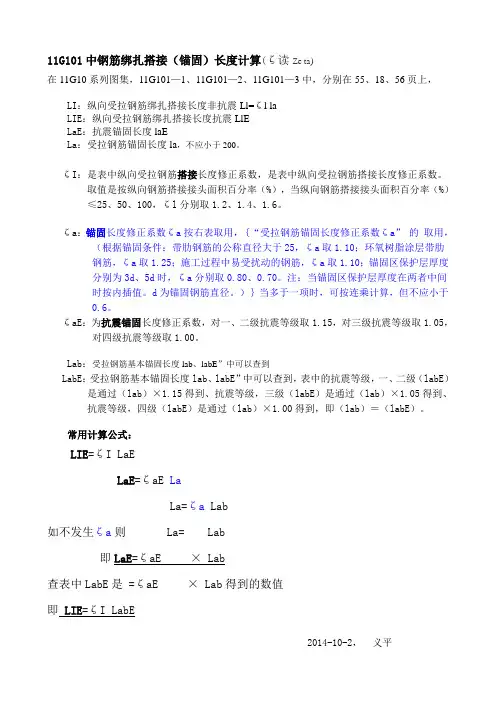

11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

ζa：锚固长度修正系数ζa按右表取用，｛“受拉钢筋锚固长度修正系数ζa”的取用，（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

Lab：受拉钢筋基本锚固长度lab、labE”中可以查到LabE：受拉钢筋基本锚固长度lab、labE”中可以查到，表中的抗震等级，一、二级（labE）是通过（lab）×1.15得到、抗震等级，三级（labE）是通过（lab）×1.05得到、抗震等级，四级（labE）是通过（lab）×1.00得到，即（lab）＝（labE）。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是 =ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

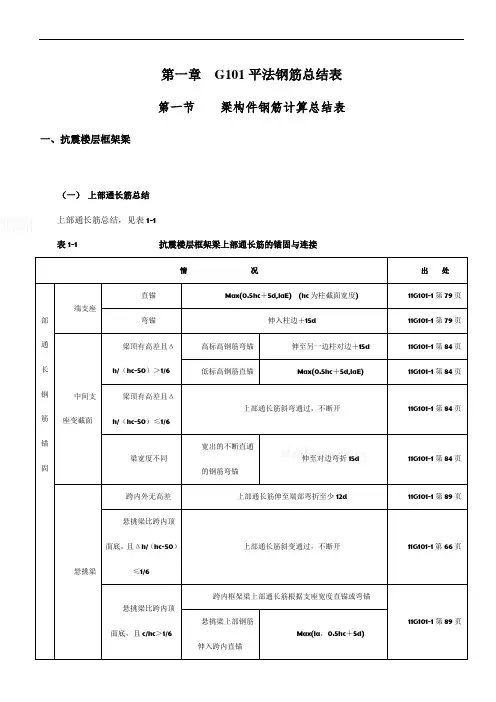

第一章G101平法钢筋总结表第一节梁构件钢筋计算总结表一、抗震楼层框架梁（一）上部通长筋总结上部通长筋总结，见表1-1表1-1 抗震楼层框架梁上部通长筋的锚固与连接情况出处上部通长钢筋锚固端支座直锚Max(0.5hc＋5d,laE) (hc为柱截面宽度)11G101-1第79页弯锚伸入柱边＋15d11G101-1第79页中间支座变截面梁顶有高差且Δh/（hc-50）＞1/6高标高钢筋弯锚伸至另一边柱对边＋15d11G101-1第84页低标高钢筋直锚Max(0.5hc＋5d,laE)11G101-1第84页梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开11G101-1第84页梁宽度不同宽出的不断直通的钢筋弯锚伸至对边弯折15d11G101-1第84页悬挑梁跨内外无高差上部通长筋伸至端部弯折至少12d11G101-1第89页悬挑梁比跨内顶面底，且Δh/（hc-50）≤1/6上部通长筋斜变通过，不断开11G101-1第66页悬挑梁比跨内顶面底，且c/hc＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚11G101-1第89页悬挑梁上部钢筋伸入跨内直锚Max(la，0.5hc＋5d)悬挑梁比跨内顶面高，且Δh/（hc-50）≤1/6上部通长筋斜弯通进，不断开悬挑梁比跨内顶面高，且Δh/（hc-50）＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内弯锚伸入对边＋15d上部通长筋连接直径相同跨中1/3范围连接11G101-1第79页直径不同两端与支座钢筋搭接搭接长度lle=1.6lae,即接100%接头11G101-1第79页（二）侧钢筋总结侧钢筋总结表1-2 侧部钢筋总结情况出处侧部构造钢筋锚固15d（注采用HPB300时为180°弯钩）11G101-1第87页搭接150d11G101-1第87页侧部受扭钢锚固（同梁下部钢筋）端支座弯锚伸至对边＋15d11G101-1第87页直Max(laE,0.5hc＋5d)11G101-1第87页（三）下部钢筋总结下部钢筋总结，见表1-3表1-3 抗震楼层框架梁下部通长筋总结连接跨端1/3范围11G101-1第81页下部不伸入支座钢筋净长-2×0.1×ln（ln为本跨的净跨值）11G101-1第87页(四) 支座负筋总结支座负筋总结，见表1-4表1-4 抗震楼层框架梁支座负筋总结情况出处支座负筋延伸长度第一排Ln/3若第一排全是通长筋，没有支座负筋11G101-1第79页第二排Ln/4Ln/3第三排Ln/5Ln/4超过三排，由设计者注明贯通小跨小跨是指其净长小于左右两大跨净长之和的1/3端支座配筋多出的钢筋可直锚Max(laE,0.5hc＋5d)11G101-1第79页多出的钢筋可弯锚伸至对边＋15d（五）箍筋总结箍筋总结，见表1-5表1-5 箍筋总结箍筋根数计算考虑的因素出处加密区长度一级抗震：2hb（hb为梁高）11G101-1第85页（六）吊筋总结吊筋总结，见表1-6表1-6 吊筋总结二、非抗震和楼层框架梁（一）抗震和非抗震楼层框架梁的区别抗震于非抗震楼层框架梁的区别，见表1-7表1-7 抗震KL与非抗震KL的区别（二）非抗震楼层框架梁总结非抗震楼层框架梁总结，见表1-8表1-8 非抗震楼层框架梁总结中间支座变截面梁顶有高差且Δh/（hc-50）>1/6高标高钢筋弯锚伸至对边+15d11G101-1第84页低标高钢筋弯锚La梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开梁宽度不同弯出的不能直通的钢筋弯锚伸至对边+15d11G101-1第84页三、抗震屋面框架梁（一）楼层框架梁和屋面框架梁的区别楼层框架梁和屋面框架梁的区别见表1-9、表1-10。

第一章梁第一节抗震楼层框架梁纵筋计算（11G101-1 P79）1、上部贯通筋（可采用直锚或弯锚）上部贯通筋（上通长筋）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋（可采用直锚或弯锚）端支座负筋长度：第一排为Ln1/3＋端支座锚固值；第二排为Ln1/4＋端支座锚固值中间支座负筋长度：第一排为max{Ln（i），Ln（i+1）}/3×2+支座（柱）宽；第二排为max{Ln（i），Ln（i+1）}/4×2+支座（柱）宽注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，该跨为“小跨”，支座负筋全跨通过3、下部钢筋（可采用直锚或弯锚）下部钢筋长度＝净跨长＋左右支座锚固值支座锚固：直锚和弯锚①支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

②支座宽≤Lae或≤0.5Hc＋5d，为弯锚：梁上部端支座弯锚：取max{0.4Labe，0.5Hc＋5d}+15d 或端柱宽b-柱混凝土保护层c-柱外侧纵筋d+15d（伸至柱外侧纵筋的内侧）。

梁下部端支座弯锚：取max{0.4Labe，0.5Hc＋5d}+15d 或端柱宽b-柱混凝土保护层c-柱外侧纵筋d-梁上部纵筋d+15d（伸至梁上部纵筋弯钩段的内侧）或端柱宽b-柱混凝土保护层c-柱外侧纵筋d+15d（伸至柱外侧纵筋的内侧）。

③钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：抗扭钢筋长度＝净跨长＋2×Lae（锚固方式同下部纵筋）5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）拉筋根数：一排拉筋的根数＝布筋长度/布筋间距，排数=腰筋的根数/26、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d箍筋根数＝加密区根数+非加密区根数加密区根数=（加密区长度-50）/加密区间距+1非加密区根数=（非加密区长度）/非加密区间距-1注意：①加密区在梁的两端均有；②钢筋混凝土保护层厚度为构件边缘至最外层钢筋的距离。

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。

框架梁下部钢筋锚入(支座)量的讨论勝蛇的梦请大家完善一、《11G101-1》页28:1、4.2.4-2（3）条：当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内【通常用来解决锚入柱内梁筋太多对浇筑质量的影响或者省钢筋】。

截图见下：【例】梁下部纵筋注写为625 2(-2)/4,则表示上排纵筋为225,且不伸入支座;下一排纵筋为425，全部伸入支座。

梁下部纵筋注写为225+322（-3）/5325，表示上排纵筋为225 和322。

其中322不伸入支座;下一排纵筋为525，全部伸入支座。

2、不锚入框架柱内的钢筋一般是梁下部有2层或者多层，内层截断，这样受压钢筋合力点外移，梁计算高度变大，也不至于支座劈裂。

对钢筋的截断点按照《11G101-1》页87：离柱边1/10净跨处。

截图见下：二、从规范对框架梁下部钢筋的规定看锚入的受压钢筋需要一个限值，并不是计算不需要就可以截断不锚入：（一）、《高层建筑混凝土结构技术规程》6.3.2：【强条】框架梁设计应符合下列要求：1 、抗震设计时，计入受压钢筋作用的梁端截面混凝土受压区高度与有效高度之比值，一级不应大于0.25，二、三级不应大于0.35。

【由x/h0=(fy*As-fy’*As’)/(A1*fc*b*h0)知道：支座下部钢筋锚入量减少可能导致一二级抗震框架梁不满足此条】2 、纵向受拉钢筋的最小配筋百分率ρmin(％)，非抗震设计时，不应小于0.2和45f t／f y二者的较大值；抗震设计时，不应小于表6．3．2—1规定的数值。

【在地震力作用下，框架梁支座处下部钢筋可能承受拉力，那么下部钢筋需要满足下表的最小配筋要求，未锚入的钢筋不能计入，所以下筋锚入太少并非好事】3 、抗震设计时，梁端截面的底面和顶面纵向钢筋截面面积的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。

【支座上筋配筋量一般很大，也就限制了下筋不能很小，对一二级抗震框架梁下筋不适合大量截断】4 抗震设计时，梁端箍筋的加密区长度、箍筋最大间距和最小直径应符合表6．3．2—2的要求；当梁端纵向钢筋配筋率大于2％时，表中箍筋最小直径应增大2mm。

..梁钢筋工程量计算1：梁钢筋类型:在工程中有地梁、框架梁、连系梁、悬挑梁、圈梁、过梁等等。

KL平面注写表示方式实例集中标注：KL2(2A) 300×650A8@100/200(2) 2B25G4A10 (—0.100)解释：KL2(2A)表示2号框架梁，2跨，且有一端悬挑。
