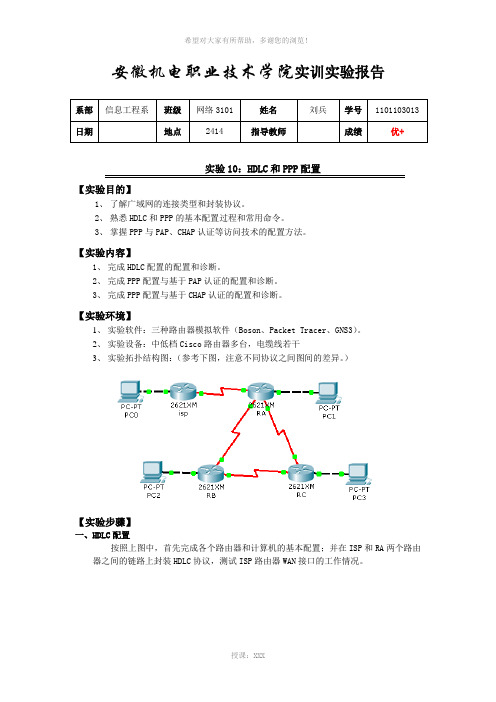

安徽机电职业技术学院实训实验报告系部信息工程系班级网络3101姓名刘兵学号1101103013日期地点2414指导教师成绩优+实验10：HDLC和PPP配置【实验目的】1、了解广域网的连接类型和封装协议。
2、熟悉HDLC和PPP的基本配置过程和常用命令。
3、掌握PPP与PAP、CHAP认证等访问技术的配置方法。
【实验内容】1、完成HDLC配置的配置和诊断。
2、完成PPP配置与基于PAP认证的配置和诊断。
3、完成PPP配置与基于CHAP认证的配置和诊断。
【实验环境】1、实验软件：三种路由器模拟软件（Boson、Packet Tracer、GNS3）。
2、实验设备：中低档Cisco路由器多台，电缆线若干3、实验拓扑结构图：（参考下图，注意不同协议之间图间的差异。
）【实验步骤】一、HDLC配置按照上图中，首先完成各个路由器和计算机的基本配置；并在ISP和RA两个路由器之间的链路上封装HDLC协议，测试ISP路由器WAN接口的工作情况。
Isp配置ra配置测试二、PPP配置及PAP、CHAP认证的配置在上一题的基础上，继续完成以下工作：1、RA和RB路由器之间的链路采用不带认证的PPP协议。
2、RA和RC路由器之间的链路采用基于PAP认证的PPP协议。
3、RB和RC路由器之间的链路采用基于CHAP认证的PPP协议。
4、完成图中的路由配置，最终实现计算机之间的相互访问。
1、（端口地址上面已配置过）（1）ra配置（2）rb配置2、（1）ra配置（2）rc配置3、（1）rb配置（2）rc配置4、路由配置Isp路由Ra路由Rb路由Rc路由测试PC0 ping PC1（通）PC0与PC1、PC2、PC3互通【思考与练习】1、自己设计一个广域网互联的网络拓扑，并实现你的配置要求。
（可参考P263，图13.11）2、谈谈学习网络技术的感受？随着时间的推移，以后都是网络化时代，随着课程的进行，了解的网络的重要性和发展前途，然而其内容弄懂之后，其实很简单，当你沉浸其中时会感到网络带给你的快乐。

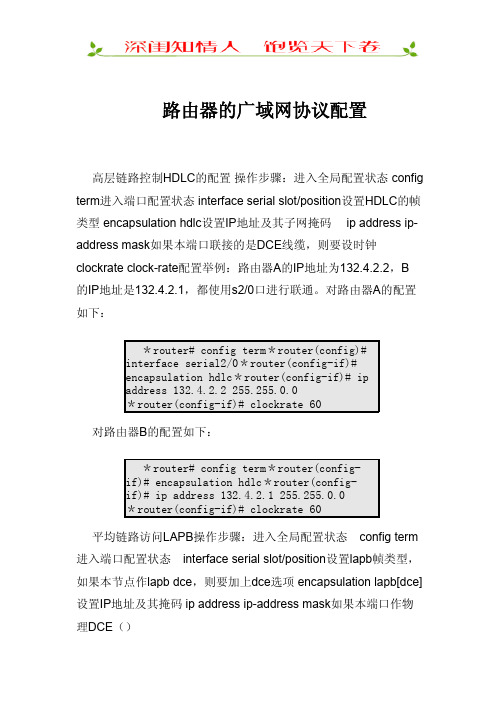

路由器的广域网协议配置高层链路控制HDLC的配置操作步骤：进入全局配置状态 config term进入端口配置状态 interface serial slot/position设置HDLC的帧类型 encapsulation hdlc设置IP地址及其子网掩码 ip address ip-address mask如果本端口联接的是DCE线缆，则要设时钟 clockrate clock-rate配置举例：路由器A的IP地址为132.4.2.2，B的IP地址是132.4.2.1，都使用s2/0口进行联通。
对路由器A的配置如下：＊router# config term＊router(config)#interface serial2/0＊router(config-if)#encapsulation hdlc＊router(config-if)# ipaddress 132.4.2.2 255.255.0.0＊router(config-if)# clockrate 60对路由器B的配置如下：＊router# config term＊router(config-if)# encapsulation hdlc＊router(config-if)# ip address 132.4.2.1 255.255.0.0＊router(config-if)# clockrate 60平均链路访问LAPB操作步骤：进入全局配置状态 config term 进入端口配置状态 interface serial slot/position设置lapb帧类型，如果本节点作lapb dce，则要加上dce选项 encapsulation lapb[dce]设置IP地址及其掩码 ip address ip-address mask如果本端口作物理DCE（）。

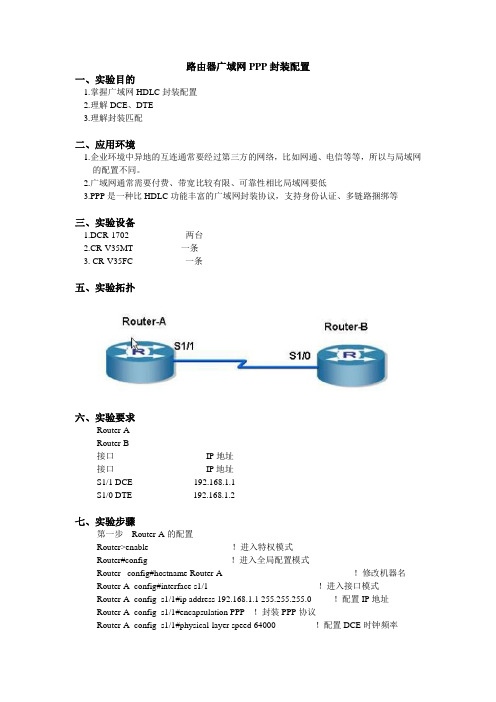

路由器广域网PPP封装配置一、实验目的1.掌握广域网HDLC封装配置2.理解DCE、DTE3.理解封装匹配二、应用环境1.企业环境中异地的互连通常要经过第三方的网络，比如网通、电信等等，所以与局域网的配置不同。
2.广域网通常需要付费、带宽比较有限、可靠性相比局域网要低3.PPP是一种比HDLC功能丰富的广域网封装协议，支持身份认证、多链路捆绑等三、实验设备1.DCR-1702 两台2.CR-V35MT 一条3. CR-V35FC 一条五、实验拓扑六、实验要求Router-ARouter-B接口IP地址接口IP地址S1/1 DCE 192.168.1.1S1/0 DTE 192.168.1.2七、实验步骤第一步Router-A的配置Router>enable ！进入特权模式Router#config ！进入全局配置模式Router _config#hostname Router-A ！修改机器名Router-A_config#interface s1/1 ！进入接口模式Router-A_config_s1/1#ip address 192.168.1.1 255.255.255.0 ！配置IP地址Router-A_config_s1/1#encapsulation PPP ！封装PPP协议Router-A_config_s1/1#physical-layer speed 64000 ！配置DCE时钟频率Router-A_config_s1/1#no shutdownRouter-A_config_s1/1#^Z ！按ctrl + z进入特权模式第二步：查看配置Router-A#show interface s1/1 ！查看接口状态Serial1/1 is up, line protocol is down ！对端没有配置，所以协议是DOWNMode=Sync DCE Speed=64000 ！查看DCEDTR=UP,DSR=UP,RTS=UP,CTS=DOWN,DCD=UPInterface address is 192.168.1.1/24 ！查看IP地址MTU 1500 bytes, BW 64 kbit, DL Y 2000 usecEncapsulation prototol PPP, link check interval is 10 sec ！查看封装协议Octets Received0, Octets Sent 0Frames Received 0, Frames Sent 0, Link-check Frames Received0Link-check Frames Sent 89, LoopBack times 0Frames Discarded 0, Unknown Protocols Frames Received 0, Sent failuile 0Link-check Timeout 0, Queue Error 0, Link Error 0,60 second input rate 0 bits/sec, 0 packets/sec!60 second output rate 0 bits/sec, 0 packets/sec!0 packets input, 0 bytes, 8 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort 8 packets output,192 bytes, 0unused_tx, 0 underrunserror:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_full第三步：Router-B的配置Router>enable ！进入特权模式Router #config ！进入全局配置模式Router _config#hostname Router-B ！修改机器名Router-B_config#interface s1/0 ！进入接口模式Router-B_config_s1/0#ip address 192.168.1.2 255.255.255.0！配置IP地址Router-B_config_s1/0#encapsulation PPP ！封装PPP协议Router-B_config_s1/0#no shutdownRouter-B_config_s1/0#^Z ！按ctrl + z进入特权模式第四步：查看配置Router-A#show interface s1/0 ！查看接口状态Serial1/0 is up, line protocol is up ！接口和协议都是upMode=Sync DTE ！查看DTEDTR=UP,DSR=UP,RTS=UP,CTS=DOWN,DCD=UPInterface address is 192.168.1.2/24 ！查看IP地址MTU 1500 bytes, BW 64 kbit, DL Y 2000 usecEncapsulation prototol PPP, link check interval is 10 sec ！查看封装协议Octets Received0, Octets Sent 0Frames Received 0, Frames Sent 0, Link-check Frames Received0Link-check Frames Sent 89, LoopBack times 0Frames Discarded 0, Unknown Protocols Frames Received 0, Sent failuile 0Link-check Timeout 0, Queue Error 0, Link Error 0,60 second input rate 0 bits/sec, 0 packets/sec!60 second output rate 0 bits/sec, 0 packets/sec!0 packets input, 0 bytes, 8 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort8 packets output, 192 bytes, 0 unused_tx, 0 underrunserror:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_full第五步：测试连通性Router-A#ping 192.168.1.2PING 192.168.1.2 (192.168.1.2): 56 data bytes!!!!!--- 192.168.1.2 ping statistics ---5 packets transmitted, 5 packets received, 0% packet lossround-trip min/avg/max = 20/22/30 ms八、注意事项和排错1.注意查看接口状态，接口和协议都必须是UP2.CR-V35FC所连的接口为DCE，CR-V35MT所连的接口为DTE3.协议是DOWN，通常是封装不匹配、DCE时钟没有配置4.接口是DOWN，通常是线缆故障5.在实际工作中，DCE设备通常由服务提供商配置，本实验是模拟环境九、配置序列路由器A的序列Router-A#show running-configBuilding configuration...Current configuration:!!version 1.3.2Eservice timestamps log dateservice timestamps debug dateno service password-encryption!Hostname Router-A 看机器名!!interface FastEthernet0/0ip address 192.168.2.1 255.255.255.0 ！查看IP地址no ip directed-broadcast!< 省略….>interface Serial1/1ip address 192.168.1.1 255.255.255.0 ！查看IP地址no ip directed-broadcastphysical-layer speed 64000!interface Async0/0no ip addressno ip directed-broadcast十、共同思考1.PPP与HDLC的区别是什么？⑴PPP是面向字节的，HDLC是面向位的。

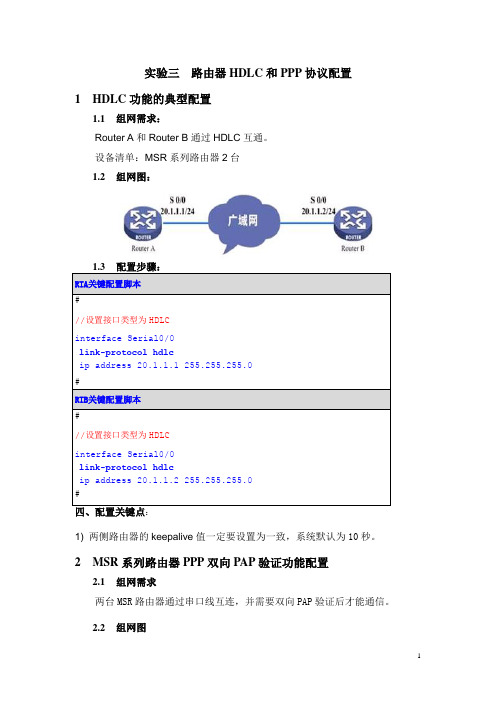

实验三路由器HDLC和PPP协议配置1HDLC功能的典型配置1.1组网需求：Router A和Router B通过HDLC互通。
设备清单：MSR系列路由器2台1.2组网图：：1)两侧路由器的keepalive值一定要设置为一致，系统默认为10秒。
2MSR系列路由器PPP双向PAP验证功能配置2.1组网需求两台MSR路由器通过串口线互连，并需要双向PAP验证后才能通信。
2.2组网图设备清单：MSR路由器2台MSR1配置#sysname MSR1#domain system//采用本地认证方式authentication ppp local#local-user rt2//配置本端用户名和密码password simple rt2service-type ppp#interface Serial2/0link-protocol pppppp authentication-mode pap //配置验证方式为PAP验证ppp pap local-user rt1 password simple rt1//配置对端用户名和密码 ip address 1.1.1.1 255.255.255.0#MSR2配置#sysname RT2#domain system //采用本地认证方式authentication ppp local#local-user rt1 //配置本端用户名和密码password simple rt1service-type ppp#interface Serial1/0link-protocol pppppp authentication-mode pap //默认对system域认证ppp pap local-user rt2 password simple rt2 //配置对方用户名和密码 ip address 1.1.1.2 255.255.255.0#2.4配置关键点1、本端用户名和密码一定要和对端PAP验证配置的用户名和密码一致；2、默认对system域进行认证。
实验八 路由器广域网HDLC封装的配置 一、实验目的1．进一步理解串行接口的功能2．认识串行接口常用的接线种类及其对配置的影响3．熟练掌握串行接口配置的要素4．理解串行接口链路封装协议 PPP的层次5．掌握HDLC封装配置二、应用环境1．企业环境中异地的互连通常要经过第三方的网络，比如网通、电信等等，所以与局域网的配置不同。
2．广域网通常需要付费、带宽比较有限、可靠性相比局域网要低。
三、实验设备及材料1．DCR-1750路由器1台2．DCR-1702路由器1台3．PC机一台4．Console线揽一条5．网线一根6．CR-V35MT一条7．CR-V35FC一条四、实验拓扑图五、实验内容与要求1．先用带外配置对路由器进行初始化，并配置IP地址为：192.168.10.101/24 2．PC机的IP地址为：192.168.10.102/243．在 Router-A中使用 show running-config 命令察看设备串行接口的配置标识并记录4．在 Router-B中使用 show running-config 命令察看设备串行接口的配置标识并记录5．封装 HDLC 协议①．在 Router-A中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。
②．在 Router-B中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。
③．在 Router-A串行接口的配置模式下，配置时钟频率。
在 Router-A串行接口的配置模式下，配置时钟频率。
在 Router-A串行接口的配置模式下，配置时钟频率。
④．再次查看串行接口状态，直到端口状态稳定为 UP 状态六、实验步骤第一步：路由器恢复出厂默认值图8-1 路由器默认默认值第二步：设置Router-A接口地址及封装HDLC协议并设置时钟频率图8-2 Router-A的接口地址及封装HDLC协议第三步：查看Router-A的接口配置结果图8-3 查看Router-A的接口配置 第四步：设置Router-B接口地址及封装HDLC协议图8-4 Router-B的接口地址及封装HDLC协议 第五步：查看Router-B的接口配置结果图8-5 查看Router-B的接口配置第六步：测试两台路由器串口之间的连通性图8-6 测试连通性七、注意事项和排错1．注意查看接口状态，接口和协议都必须是UP2．CR-V35FC所连接的接口为DCE，CR-V35MT所连接的接口为DTE 3．协议是DOWN,通常是封装不匹配、DCE时钟没有配置4．接口是DOWN，通常是线缆故障5．在实际工作中，DCE设备通常由服务提供商配置，本实验是模拟环境八、共同思考1．如果没有指明封装协议，默认的是什么协议？2．为什么要配置DCE的时钟频率？九、本次实验总结1设置HDLC协议封装的配置(Router-A)Router-A_config#interface serial 1/1Router-A_config_s1/1#encapsulation hdlcRouter-A_config_s1/1#physical-layer speed 640002设置PPP协议封装CHAP验证的配置(Router-B)Router-B_config#interface serial 0/2Router-B_config_s1/1#encapsulation hdlc3. 查看路由器接口状态①、查看快速以太网口Router-A #show interface fastethernet 0/0②、查看串口Router-A # show interface serial 1/14．在路由器上测试串口连通性Router-A #ping 192.168.10.1025．路由器恢复出厂默认值Router#delete 删除所有配置文件Router#reboot重新启动路由器************************************************************注：每次做完实验之后要把路由器恢复出厂默认值。
6.1 HDLC配置6.1.1 HDLC协议配置HDLC协议的配置l在接口上封装HDLC协议?link-protocol hdlcl设置存活时间以探寻链路及对端路由器的工作状况?keepalive timeVRP支持HDLC协议封装，可与市场上流行设备的HDLC协议互通。
请在同步接口配置模式下进行下列配置。
操作命令配置接口封装HDLC link-protocol hdlc缺省情况下，接口封装的链路层协议为PPP。
需要注意的是：(1) 只有当接口工作在同步方式下时，才能封装HDLC。
(2) 当接口封装了SLIP时，接口的物理属性不能被修改为同步模式。
此时，必须先将接口的链路层封装改为PPP后，才能将接口属性改为同步模式。
HDLC协议中的keepalive时延，用于设定状态轮询定时器的轮询时间间隔。
请在同步接口配置模式下进行下列配置。
缺省情况下，keepalive时延为10秒，取值范围为0~32767秒。
需要注意的是：链路两端设备设置的keepalive时延值必须相同。
6.2 PPP、MP协议配置6.2.1 PPP协议配置命令PPP配置命令l封装PPP?link-protocol pppl设置验证类型?ppp authentication-mode {pap|chap}l设置用户名、口令?local-user username password {simple|cipher}passwordlink-protocol ppp 命令是接口配置命令，它指定一个广域网口的封装类型为PPP。
缺省情况下，封装的链路层协议即为PPP。
ppp authentication-mode 命令是接口配置命令，它指定验证方式，可选的验证方式为 PAP 和 CHAP。
需要注意的是：验证是单向的，配置这条命令的一方作为验证方来验证对方。
如果通讯的双方都要验证对方，则双方都应配置pppauthentication-mode 命令。
实验4 HDLC协议（一）原理介绍：1、HDLC简介HDLC（High-level Data Link Control，高级数据链路控制）是一种面向比特的链路层协议，其最大的特点是对任何一种比特流，均可以实现透明的传输。
●HDLC协议只支持点到点链路，不支持点到多点。
●HDLC不支持IP地址协商，不支持认证。
协议内部通过Keepalive报文来检测链路状态。
●HDLC协议只能封装在同步链路上，如果是同异步串口的话，只有当同异步串口工作在同步模式下才可以应用HDLC协议。
目前应用的接口为：工作在同步模式下的Serial 接口和POS接口。
2、HDLC的帧类型和帧格式HDLC有信息帧（I帧）、监控帧（S帧）和无编号帧（U帧）三种不同类型的帧。
●信息帧用于传送有效信息或数据，通常简称为I帧。
●监控帧用于差错控制和流量控制，通常称为S帧。
●无编号帧用于提供对链路的建立、拆除以及多种控制功能，简称U帧。
HDLC帧由标志、地址、控制、信息和帧校验序列等字段组成。
●标志字段为0111110，标志一个HDLC帧的开始和结束，所有的帧必须以F开头，并以F结束；●地址字段是8比特，用于表示接受或发送HDLC帧的地址；●控制字段是8比特，用来实现HDLC协议的各种控制信息，并标识是否是数据；●信息字段可以是任意的二进制比特串，长度未作限定，其上限由FCS字段或通讯节点的缓冲容量来决定，目前国际上用得较多的是1000~2000比特，而下限可以是0，即无信息字段。
但是监控帧中不可由信息字段。
●帧检验序列字段可以使用16位CRC（循环校验码），对两个标志字段之间的整个帧的内容进行校验。
（二）实验背景：某公司有两个局域网，每个局域网有一台出口路由器，现在需要将两个局域网通过各自的出口路由器通过串口连接起来。
（三）实验目的：掌握HDLC协议的基本原理掌握HDLC协议的基本配置（四）实验拓扑图：（五）实验设备：2台MSR20-40路由器1台pc（六）实验命令：（七）实验具体操作：（1）配置路由器A（2）配置路由器B（3）在RouterA上ping 10.0.0.2（4）修改RouterB的接口协议为ppp，并再次在RouterA上ping 10.0.0.2（七）实验结果验证：（1）当两个接口都被封装成HDLC协议时A可以ping通B吗？证明了什么？（2）将B修改为PPP协议后，A能ping通B吗？说明了什么？。
HDLC协议协议名称：高级数据链路控制协议（HDLC）一、引言高级数据链路控制协议（HDLC）是一种数据链路层协议，用于在物理链路上进行可靠的数据传输。
本协议旨在确保数据的完整性、可靠性和有序性，并提供流量控制和错误检测机制。
本文档旨在详细描述HDLC协议的标准格式和相关内容。
二、协议结构HDLC协议采用帧结构进行数据传输，每个帧由特定的字段组成，包括起始标志（Flag）、地址字段、控制字段、信息字段、校验序列字段和结束标志（Flag）。
1. 起始标志（Flag）：起始标志是一个特殊的字节，用于标识帧的开始和结束。
起始标志的值为01111110，表示一个字节的连续1后跟一个字节的0。
2. 地址字段：地址字段用于标识接收方的地址。
在单点通信中，地址字段通常为一个字节。
在多点通信中，地址字段可以是一个字节或多个字节。
3. 控制字段：控制字段用于指示帧类型和操作。
控制字段的长度可以是1个字节或2个字节，取决于具体的协议实现。
4. 信息字段：信息字段用于携带实际的数据。
信息字段的长度可以根据需求进行变化。
5. 校验序列字段：校验序列字段用于检测传输过程中的错误。
常用的校验序列算法包括循环冗余校验（CRC）和帧检验序列（FCS）。
6. 结束标志（Flag）：结束标志与起始标志相同，用于标识帧的结束。
三、帧传输过程HDLC协议的帧传输过程包括帧的发送和接收两个阶段。
1. 帧的发送过程：（1）发送方检测到数据需要传输，并准备好发送帧。
（2）发送方在数据帧前插入起始标志。
（3）发送方添加地址字段，指示接收方的地址。
（4）发送方添加控制字段，指示帧类型和操作。
（5）发送方添加信息字段，携带实际的数据。
（6）发送方计算校验序列，并添加到帧中。
（7）发送方插入结束标志。
（8）发送方将帧发送到物理链路上。
2. 帧的接收过程：（1）接收方监听物理链路，等待帧的到达。
（2）接收方检测到起始标志，开始接收帧。
（3）接收方解析地址字段，判断是否为自己的地址。
1.1 HDLC简介HDLC（High-level Data Link Control，高级数据链路控制）是一种面向比特的链路层协议，其最大特点是对任何一种比特流，均可以实现透明的传输。
∙ HDLC协议只支持点到点链路，不支持点到多点。
∙ HDLC不支持IP地址协商，不支持认证。
协议内部通过keepalive报文来检测链路状态。
∙ HDLC协议只能封装在同步链路上，如果是同/异步串口的话，只有当同/异步串口工作在同步模式下才可以应用HDLC协议。
支持HDLC协议的接口有：工作在同步模式下的Serial接口和POS接口。
1.5 HDLC典型配置举例1. 组网需求路由器Router A和Router B通过POS接口相连，要求运行HDLC协议。
2. 组网图图1-1 配置HDLC组网图3. 配置步骤(1) 配置Router A<RouterA> system-view[RouterA] interface pos 2/2/0[RouterA-Pos2/2/0] clock master[RouterA-Pos2/2/0] link-protocol hdlc[RouterA-Pos2/2/0] ip address 12.1.1.1 24[RouterA-Pos2/2/0] quit(2) 配置Router B<RouterB> system-view[RouterB] interface pos 2/2/0[RouterB-Pos2/2/0] link-protocol hdlc[RouterB-Pos2/2/0] ip address 12.1.1.2 244. 验证配置配置完成后Router A和Router B可以互相ping通。
以Router A的显示为例。
[RouterA] ping 12.1.1.22.5 HDLC链路捆绑典型配置举例1. 组网需求为了增加Router A和Router B之间的链路带宽，并提高连接可靠性，在设备之间建立HDLC 捆绑逻辑链路。
实验18路由器接口HDLC协议封装配置
【背景知识】
教材4.4.3内容。
理解掌握如下知识点：
（1）理解在广域网环境下采用串行方式进行通信，因此需要相应的串行通信协议，如HDLC、PPP、Frame-Relay等；
（2）掌握串行通信时的DTE和DCE概念，理解主要区别在于DCE提供时钟信号而DTE只是接受时钟信号；
（3）cisco路由器的串行端口上，HDLC是缺省配置，而且采用的是cisco的私有协议HDLC，而不是通用的HDLC标准。
（4）在实验室环境中，将两台路由器直接相连（称为背靠背连接）。
虽然路由器本质上属于DTE，但在此环境下可以将其中一台路由器模拟为DCE。
究竟哪台路由器是DCE，取决于具体的连线。
确定为DCE的路由器串行端口，必须配置时钟信号。
【实验拓扑】
实验线路连接图8-21所示，实验时使用Cisco Packet Tracer5.2完成拓扑结构搭建。
图8-21 实验18线路连接图
【实验内容】
(1) 选择两台C2811 路由器，分别关闭电源后添加WIC-2T 模块，添加位置为插槽0/接口适配器0，如下图8.22 所示。
开启电源之后使用Serial 电缆将两台路由器的Serial0/0/0接口进行连接，连接时使得C2811B 为DCE 端、C2811A 为DTE 端。
图8.22 WIC-2T 模块安装位置
【提示1】图8.22所示界面，可以单击某台路由器的图标，然后在弹出的框中选择“Physical”选项卡，接着在左侧一栏中选择WIC-2T，最后按住鼠标左键不变拖动到对应的适配器即可。
【提示2】在选择线缆时，用串行线旁边带时钟符号的线先连接C2811B，那么C2811B即为DCE 端，线另外一头所连接的路由器C2811A就是DTE；反之，亦成立。
(2) 参阅教材4.4.3 中内容，配置C2811A 接口Serial0/0/0 的IP 地址192.168.1.1/24 和二层协议封装为HDLC，配置C2811B 接口Serial0/0/0 的IP 地址192.168.1.2/24 和二层协
议封装为HDLC，同时在C2811B上配置接口时钟频率，即DCE端需要配置接口时钟频率，DTE 端不需要配置。
下面以C2811B为例，配置如下：
Router#conf t
Router(config)#hostname Wang-C2811B //各人在C2811B前面加上自己的学号或拼音名字Wang-C2811B(config)#int s0/0/0 //interface serial 0/0/0的缩写
Wang-C2811B(config-if)#enc hdlc //为encapsulation hdlc的缩写，配置封装协议HDLC Wang-C2811B(config-if)#ip addr 192.168.1.2 255.255.255.0 //配置IP地址
Wang-C2811B(config-if)#clock rate 64000 //设置时钟信号，对应的频率为64000 Wang-C2811B(config-if)#no shut //no shutdown的缩写，此命令必须配置，端口才能激活
【提示1】由于刚才的连线决定了C2811B的s0/0/0为DCE端口，因此需要配置时钟信号。
时钟信号的频率可以有多种，用“clock rate ？”可以查看哪些时钟频率可以用；
【提示2】如果不清楚某个端口为DCE还是DTE，可以在一般用户配置模式下用命令“show controllers s0/0/0”（简写show con s/0/0）查看，在输出信息的第三行，可以看到是DTE 还是DCE。
还有一种取巧的办法，就是不管是DTE还是DCE接口，都直接设置时钟信号。
如果该串行接口是属于DCE接口，则设置的时钟信号生效；否则，就不生效，也没有负面影响。
【提示3】对于C2811A的配置，与C2811B类似，但IP地址要改成C2811A的S0/0/0接口的IP地址，且无需设置时钟信号。
因此，各人自己完成。
(3) 完成以上配置之后，分别在两台路由器上使用show interface Serial 0/0/0 查看接口信息，注意接口状态和接口封装协议，并且两台路由器之间相互ping 通。
【提示1】接口状态和接口封装协议的查看，详见教材P155；
【提示2】路由器上的ping命令，直接在特权用户配置模式下使用，如：Wang-C2811B#ping 192.168.1.1
【实验问题】
1. DCE和DTE有什么区别？如何知道路由器的串行接口是DTE还是DCE？究竟是DTE还是DCE，由什么决定？
2. 如果DCE端不配置时钟信号，两台路由器能否相互ping通？用show int s0/0/0时，端口状态如何？。
