OSPF路由重分布及路由汇总分析实验《协议分析》实验报告模板

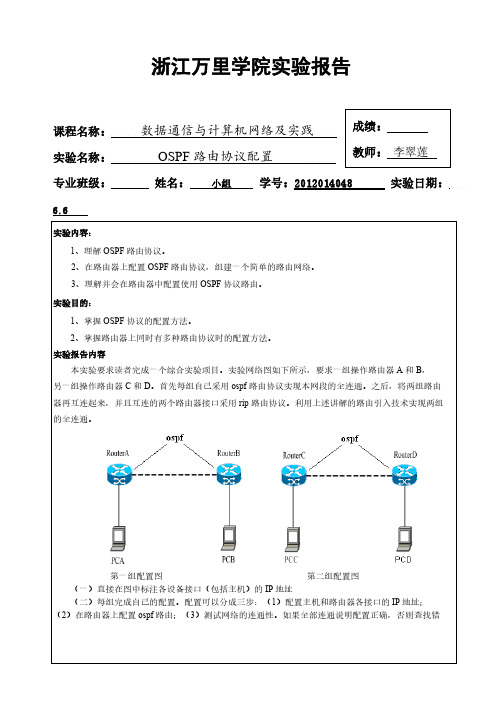

浙江万里学院实验报告实验名称：OSPF路由协议配置专业班级：姓名：小组学号：2012014048实验日期：6.6误并纠正后再测试。

要求写出两台路由器上的ospf路由配置命令。

[RTC-rip-1]import ospf [RTC-rip-1]quit [RTC]ospf[RTC-ospf-1]import rip [RTC-ospf-1]quitPCD通通通---结合第五步得到的路由表分析出现表中结果的原因：RouteB 通过RIP学习到C和D 的路由情况，通过OSPF学习到A 的路由信息实验个人总结班级通信123班本人学号后三位__048__ 本人姓名_ 徐波_ 日期2014.6.06本次实验是我们的最后一次实验，再次之前我们已经做了很多的有关于华为的实验，从一开始的一头雾水到现在的有一些思路，不管碰到什么问题，都能够利用自己所学的知识去解决或者有一些办法。

这些华为实验都让我受益匪浅。

实验个人总结班级通信123班本人学号后三位__046__ 本人姓名_ 金振宁_ 日期2014.6.06这两次实验都可以利用软件在寝室或者去其他的地方去做，并不拘泥于实验室，好好的利用华为的模拟机软件对我们来说都是非常有用的。

实验个人总结班级通信123班本人学号后三位__044_ 本人姓名_ 陈哲日期2014.6.06理解OSPF路由协议，OSPF协议具有如下特点：适应范围：OSPF 支持各种规模的网络，最多可支持几百台路由器。

快速收敛：如果网络的拓扑结构发生变化，OSPF 立即发送更新报文，使这一变化在自治系统中同步。

无自环：由于OSPF 通过收集到的链路状态用最短路径树算法计算路由，故从算法本身保证了不会生成自环路由。

实验个人总结班级通信123班本人学号后三位__050 本人姓名_ 赵权日期2014.6.06通过本次实验学会了基本的在路由器上配置OSPF路由协议，组建一个简单的路由网络。

想必以后的生活中有可能会用到。

实验报告课程名称网络工程综合实践实验日期实验项目名称配置RIP与OSPF路由重分发实验地点实验类型√验证型□设计型□综合型学时 2一、实验目的及要求（本实验所涉及并要求掌握的知识点）配置RIP与OSPF路由重分发，通过路由重分发实验，实现在不同路由协议之间发布路由的要点。

二、实验环境（本实验所使用的硬件设备和相关软件）硬件：微型计算机、网络工程实验机柜软件：RCMS管理平台三、实验内容及步骤拓扑图1、在路由器上配置IP路由选择和IP地址2、配置RIP和OSPF路由协议3、配置重分发4、验证测试四、实验结果（本实验源程序清单及运行结果或实验结论、实验设计图）1、在路由器上配置IP路由选择和IP地址1-RSR20-1>en 14Password:1-RSR20-1#configure terminalEnter configuration commands, one per line. End with CNTL/Z.1-RSR20-1(config)#hostname RouterARouterA(config)#interface fastethernet0/0RouterA(config-if-FastEthernet 0/0)#ip address 172.16.1.5 255.255.255.252 RouterA(config-if-FastEthernet 0/0)#no shutdownRouterA(config-if-FastEthernet 0/0)#exitRouterA(config)#interface loopback 10RouterA(config-if-Loopback 10)#ip address 192.168.2.1 255.255.255.0 RouterA(config-if-Loopback 10)#no shutdownRouterA(config-if-Loopback 10)#exitRouterA(config)#interface fastethernet0/1RouterA(config-if-FastEthernet 0/1)#ip address 192.168.1.1 255.255.255.252 RouterA(config-if-FastEthernet 0/1)#no shutdownRouterA(config-if-FastEthernet 0/1)#exitRouterA(config)#1-RSR20-2>en 14Password:1-RSR20-2#configure terminalEnter configuration commands, one per line. End with CNTL/Z.1-RSR20-2(config)#hostname RouterBRouterB(config)#interface fastethernet0/0RouterB(config-if-FastEthernet 0/0)#ip address 172.16.1.6 255.255.255.252 RouterB(config-if-FastEthernet 0/0)#no shutdownRouterB(config-if-FastEthernet 0/0)#exitRouterB(config)#interface fastethernet0/1RouterB(config-if-FastEthernet 0/1)#ip address 172.16.1.1 255.255.255.252 RouterB(config-if-FastEthernet 0/1)#no shutdownRouterB(config-if-FastEthernet 0/1)#exitRouterB(config)#1-RSR20-3>en 14Password:1-RSR20-3#configure terminalEnter configuration commands, one per line. End with CNTL/Z.1-RSR20-3(config)#hostname RouterCRouterC(config)#interface fastethernet0/0RouterC(config-if-FastEthernet 0/0)#ip address 172.16.1.2 255.255.255.252 RouterC(config-if-FastEthernet 0/0)#no shutdownRouterC(config-if-FastEthernet 0/0)#exitRouterC(config)#interface loopback 30RouterC(config-if-Loopback 30)#ip address 172.16.3.1 255.255.255.0 RouterC(config-if-Loopback 30)#no shutdownRouterC(config-if-Loopback 30)#exitRouterC(config)#interface fastethernet0/1RouterC(config-if-FastEthernet 0/1)#ip address 172.16.1.9 255.255.255.252 RouterC(config-if-FastEthernet 0/1)#no shutdownRouterC(config-if-FastEthernet 0/1)#exitRouterC(config)#1-RSR20-4>en 14Password:1-RSR20-4#configure terminalEnter configuration commands, one per line. End with CNTL/Z.1-RSR20-4(config)#hostname RouterDRouterD(config)#interface fastethernet0/0RouterD(config-if-FastEthernet 0/0)#ip address 172.16.1.10 255.255.255.252 RouterD(config-if-FastEthernet 0/0)#no shutdownRouterD(config-if-FastEthernet 0/0)#exitRouterD(config)#interface loopback 40RouterD(config-if-Loopback 40)#ip address 10.1.1.1 255.255.255.0RouterD(config-if-Loopback 40)#no shutdownRouterD(config-if-Loopback 40)#exitRouterD(config)#interface loopback 50RouterD(config-if-Loopback 50)#ip address 10.1.2.1 255.255.255.0RouterD(config-if-Loopback 50)#no shutdownRouterD(config-if-Loopback 50)#exitRouterD(config)#interface loopback 60RouterD(config-if-Loopback 60)#ip address 20.1.1.1 255.255.255.0RouterD(config-if-Loopback 60)#no shutdownRouterD(config-if-Loopback 60)#exitRouterD(config)#2、配置RIP和OSPF路由协议RouterA(config)#router ripRouterA(config-router)#version 2RouterA(config-router)#network 172.16.1.4 0.0.0.3RouterA(config-router)#network 192.168.1.0 0.0.0.3 RouterA(config-router)#network 192.168.2.0 0.0.0.255 RouterA(config-router)#no auto-summaryRouterA(config-router)#RouterB(config)#router ripRouterB(config-router)#version 2RouterB(config-router)#network 172.16.1.4 0.0.0.3RouterB(config-router)#exitRouterB(config)#router ospf 10RouterB(config-router)#network 172.16.1.0 0.0.0.3 area 0 RouterB(config-router)#RouterC(config)#router ospf 10RouterC(config-router)#network 172.16.1.0 0.0.0.3 area 0 RouterC(config-router)#network 172.16.3.0 0.0.0.255 area 0 RouterC(config-router)#network 172.16.1.8 0.0.0.3 area 1 RouterC(config-router)#RouterD(config)#router ospf 10RouterD(config-router)#network 172.16.1.8 0.0.0.3 area 1 RouterD(config-router)#network 10.1.1.0 0.0.0.255 area 1 RouterD(config-router)#network 10.1.2.0 0.0.0.255 area 1 RouterD(config-router)#network 20.1.1.0 0.0.0.255 area 1 RouterD(config-router)#exitRouterD(config)#3、配置重分发RouterA(config)#router ripRouterA(config-router)#default-information originate RouterA(config-router)#RouterB(config)#router ospf 10RouterB(config-router)#redistribute rip metric 50 subnetsRouterB(config-router)#default-information originateRouterB(config-router)#exitRouterB(config)#router ripRouterB(config-router)#redistribute ospf 10 metric 1RouterB(config-router)#RouterD(config)#router ospf 10RouterD(config-router)#redistribute static subnetsRouterD(config-router)#4、验证测试查看RouterA的路由信息查看RouterB的路由信息查看RouterC的路由信息查看RouterD的路由信息测试RouterA测试RouterD五、实验总结（对本实验结果进行分析，实验心得体会及改进意见）本次试验的内容是配置RIP与OSPF路由重分发，通过路由重分发实验，实现在不同路由协议之间发布路由的要点。

0分计。

4.实验报告文件以PDF格式提交。

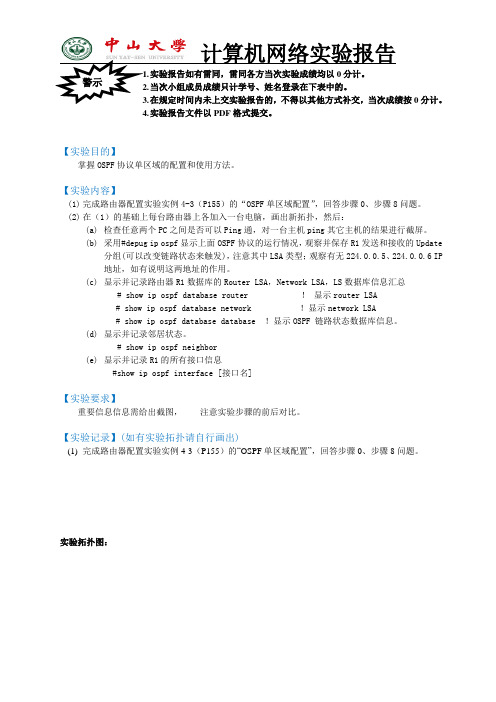

【实验目的】掌握OSPF协议单区域的配置和使用方法。

【实验内容】(1)完成路由器配置实验实例4-3（P155）的“OSPF单区域配置”，回答步骤0、步骤8问题。

(2)在（1）的基础上每台路由器上各加入一台电脑，画出新拓扑，然后：(a)检查任意两个PC之间是否可以Ping通，对一台主机ping其它主机的结果进行截屏。

(b)采用#depug ip ospf显示上面OSPF协议的运行情况，观察并保存R1发送和接收的Update分组(可以改变链路状态来触发)，注意其中LSA类型；观察有无224.0.0.5、224.0.0.6 IP地址，如有说明这两地址的作用。

(c)显示并记录路由器R1数据库的Router LSA，Network LSA，LS数据库信息汇总# show ip ospf database router ！显示router LSA# show ip ospf database network ！显示network LSA# show ip ospf database database ！显示OSPF 链路状态数据库信息。

(d)显示并记录邻居状态。

# show ip ospf neighbor(e)显示并记录R1的所有接口信息#show ip ospf interface [接口名]【实验要求】重要信息信息需给出截图，注意实验步骤的前后对比。

【实验记录】(如有实验拓扑请自行画出)(1)完成路由器配置实验实例4-3（P155）的“OSPF单区域配置”，回答步骤0、步骤8问题。

实验拓扑图：步骤0：（1）按拓扑图，配置PC1和PC2的IP、掩码、网关，测试它们的连通性。

（2）在Router1（或Router2）上执行命令show ip route，记录路由表信息。

（3）在PC上的命令窗口执行命令route print，记录路由表信息。

步骤1：三层交换机基本配置。

ospf协议,实验报告篇一:实验7 OSPF路由协议配置实验报告浙江万里学院实验报告课程名称:数据通信与计算机网络及实践实验名称: OSPF路由协议配置专业班级:姓名:小组学号:20XX014048 实验日期:再测试。

要求写出两台路由器上的ospf路由配置命令。

第页共页[RTC-rip-1]import ospf [RTC-rip-1]quit [RTC]ospf [RTC-ospf-1]import rip [RTC-ospf-1]quit结合第五步得到的路由表分析出现表中结果的原因:RouteB 通过RIP学习到C和D 的路由情况,通过OSPF 学习到A 的路由信息实验个人总结班级通信123班本人学号后三位__048__ 本人姓名_徐波_ 日期本次实验是我们的最后一次实验,再次之前我们已经做了很多的有关于华为的实验,从一开始的一头雾水到现在的有一些思路,不管碰到什么问题,都能够利用自己所学的知识去解决或者有一些办法。

这些华为实验都让我受益匪浅。

实验个人总结班级通信123班本人学号后三位__046__ 本人姓名_金振宁_ 日期这两次实验都可以利用软件在寝室或者去其他的地方去做,并不拘泥于实验室,好好的利用华为的模拟机软件对我们来说都是非常有用的。

实验个人总结班级通信123班本人学号后三位本人姓名_陈哲日期第页共页篇二:单区域的OSPF协议配置实验报告学生实验报告*********学院篇三:OSPF实验报告计算机学院实验报告( 20XX 年春季学期)课程名称:局域网设计与管理主讲教师:李辉指导教师:学生姓名:学年郑思楠号: 20XX012019 级: 20XX级20XX 年 5月 26 日实验报告。

实验2 OSPF协议实验1．查看R2的OSPF的邻接信息，写出其命令和显示的结果：答：2．将R1的router id 更改为3.3.3.3，写出其命令。

显示OSPF的概要信息，查看此更改是否生效。

如果没有生效，如何使其生效？答：没有生效，需要重启OSPF协议：让reset ospf processdis ospf brief3.6.1 OSPF协议报文格式3．分析截获的报文，可以看到OSPF的五种协议报文，请写出这五种协议报文的名称。

并选择一条Hello报文，写出整个报文的结构（OSPF首部及Hello报文体）。

答：OSPF头部：Byte1：版本号 2Byte2：报文类型1(Hello)Byte3-4：报文长度48Byte5-8：发送者RouterID 2.2.2.2Byte9-12：区域信息0.0.0.0Byte13-16：校验和0xf290Byte17-18：Auth Type NullByte19-24：Auth Data noneHello报文体：Byte1-4：子网掩码255.255.255.0Byte5-6：报文周期10Byte7：报文选项 EByte8：优先级 1Byte9-12：Dead Interval 40Byte13-16：DR地址0.0.0.0Byte17-20：BDR地址0.0.0.0Byte21-24：ActiveNeighbor 3.3.3.34．分析OSPF协议的头部，OSPF协议中Router ID的作用是什么？它是如何产生的?用来唯一确定自治区域内的一台路由器。

答：可以手动设定，若没有指定，会自动选择路由器回环接口中最大IP地址为Router ID 5．分析截获的一条LSUpdate报文，写出该报文的首部，并写出该报文中有几条LSA？以及相应LSA的种类。

答：OSPF头部：Byte1：版本号 2Byte2：报文类型4(LS Update)Byte3-4：报文长度64Byte5-8：发送者RouterID 2.2.2.2Byte9-12：区域信息0.0.0.0Byte13-16：校验和0x0868Byte17-18：Auth Type NullByte19-24：Auth Data none该报文中有1条LSA，种类为Router-LSA3.6.2 链路状态信息交互过程6．结合截获的报文和DD报文中的字段（MS，I，M），写出DD主从关系的协商过程和协商结果。

实验7—-OSPF路由协议配置—实验报告实验简介在计算机网络中，路由协议是实现路由器之间通信的重要协议。

OSPF（Open Shortest Path First）是一种较为常见的路由协议之一，既可以在单一的路由器上运行，也可以在多个连接的路由器之间运行。

本实验将介绍如何在Cisco路由器上配置OSPF路由协议。

实验环境•使用Cisco Packet Tracer 7.4.0软件模拟实验环境，其中包含3台路由器和3个子网。

•操作系统：Windows 10。

实验步骤1. 设置路由器IP地址在Packet Tracer中，打开3个路由器的CLI（Command-line interface）窗口，输入以下命令设置各个路由器的IP地址：Router> enableRouter# configure terminalRouter(config)# interface fa0/0Router(config-if)# ip address 192.168.1.1 255.255.255.0Router(config-if)# no shutdownRouter(config-if)# exitRouter(config)# interface fa1/0Router(config-if)# ip address 192.168.2.1 255.255.255.0Router(config-if)# no shutdownRouter(config-if)# exit其中，fa0/0和fa1/0分别是路由器的两个端口，192.168.1.1和192.168.2.1是两个不同的子网IP地址，子网掩码均为255.255.255.0。

2. 配置OSPF协议在每个路由器上，输入以下命令启用OSPF协议：Router(config)# router ospf 1Router(config-router)# network 192.168.1.0 0.0.0.255 area 0Router(config-router)# network 192.168.2.0 0.0.0.255 area 0Router(config-router)# exit其中，1是OSPF协议的进程号，network命令指定了每个子网的IP地址和它们所在的区域。

2.当次小组成员成绩只计学号、姓名登录在下表中的。

3.在规定时间内未上交实验报告的，不得以其他方式补交，当次成绩按0分计。

4.实验报告文件以PDF格式提交。

【实验目的】掌握OSPF协议单区域的配置和使用方法。

【实验内容】(1)完成路由器配置实验实例4-3（P155）的“OSPF单区域配置”，回答步骤0、步骤8问题。

(2)在（1）的基础上每台路由器上各加入一台电脑，画出新拓扑，然后：(a)检查任意两个PC之间是否可以Ping通，对一台主机ping其它主机的结果进行截屏。

(b)采用#depug ip ospf显示上面OSPF协议的运行情况，观察并保存R1发送和接收的Update分组(可以改变链路状态来触发)，注意其中LSA类型；观察有无224.0.0.5、224.0.0.6 IP地址，如有说明这两地址的作用。

(c)显示并记录路由器R1数据库的Router LSA，Network LSA，LS数据库信息汇总# show ip ospf database router ！显示router LSA# show ip ospf database network ！显示network LSA# show ip ospf database database ！显示OSPF 链路状态数据库信息。

(d)显示并记录邻居状态。

# show ip ospf neighbor(e)显示并记录R1的所有接口信息#show ip ospf interface [接口名]【实验要求】重要信息信息需给出截图，注意实验步骤的前后对比。

【实验记录】(如有实验拓扑请自行画出)(1)完成路由器配置实验实例4-3（P155）的“OSPF单区域配置”，回答步骤0、步骤8问题。

实验拓扑图：步骤0：（1）按拓扑图，配置PC1和PC2的IP、掩码、网关，测试它们的连通性。

（2）在Router1（或Router2）上执行命令show ip route，记录路由表信息。

ospf协议实验报告OSPF协议实验报告引言在计算机网络领域，路由协议是实现网络通信的重要组成部分。

其中，OSPF （Open Shortest Path First）协议是一种内部网关协议（IGP），被广泛应用于大型企业网络和互联网中。

本实验旨在深入了解OSPF协议的工作原理、特点和应用场景，并通过实际操作和观察验证其性能和可靠性。

一、OSPF协议概述OSPF协议是一种链路状态路由协议，通过计算最短路径来实现数据包的转发。

它基于Dijkstra算法，具有高度可靠性和快速收敛的特点。

OSPF协议支持IPv4和IPv6，并提供了多种类型的路由器之间交换信息的方式，如Hello报文、LSA （链路状态广告）等。

二、实验环境搭建为了进行OSPF协议的实验，我们搭建了一个小型网络拓扑，包括四台路由器和若干台主机。

路由器之间通过以太网连接，主机通过交换机与路由器相连。

在每台路由器上配置OSPF协议，并设置相应的参数，如区域ID、路由器ID、接口地址等。

三、OSPF协议的工作原理OSPF协议的工作原理可以简要概括为以下几个步骤：1. 邻居发现：路由器通过发送Hello报文来寻找相邻的路由器，并建立邻居关系。

Hello报文包含了路由器的ID、接口IP地址等信息，用于判断是否属于同一区域。

2. LSA交换：邻居路由器之间通过发送LSA报文来交换链路状态信息。

LSA报文包含了路由器所知道的网络拓扑信息，如链路状态、度量值等。

3. SPF计算：每台路由器根据收到的LSA报文，计算出最短路径树。

SPF计算使用Dijkstra算法，通过比较路径的度量值来选择最优路径。

4. 路由表更新：根据最短路径树，每台路由器更新自己的路由表。

路由表包含了目的网络的下一跳路由器和度量值等信息。

四、实验结果与分析通过实验观察和数据分析，我们得出以下结论：1. OSPF协议具有快速收敛的特点，当网络拓扑发生变化时，路由器能够迅速更新路由表，确保数据包能够按最优路径传输。

OSPF协议实验报告OSPF协议实验报告引言在计算机网络中，协议是实现网络通信的基础。

OSPF（Open Shortest Path First）协议是一种动态路由协议，用于在自治系统内部进行路由选择。

本实验旨在通过搭建一个简单的网络拓扑，探索OSPF协议的工作原理和性能。

实验环境本实验使用了三台虚拟机，分别命名为Router1、Router2和Router3。

它们分别连接在一个交换机上，形成一个三角形的网络拓扑。

每台虚拟机上都运行着Ubuntu操作系统，并且已经安装了Quagga软件包，用于模拟路由器。

实验步骤1. 配置网络拓扑首先，我们需要通过命令行配置每台虚拟机的网络接口。

在Router1上执行以下命令：```sudo ifconfig eth0 192.168.1.1/24sudo ifconfig eth1 192.168.2.1/24```在Router2上执行以下命令：```sudo ifconfig eth0 192.168.1.2/24sudo ifconfig eth1 192.168.3.1/24```在Router3上执行以下命令：```sudo ifconfig eth0 192.168.2.2/24sudo ifconfig eth1 192.168.3.2/24```2. 配置OSPF协议接下来，我们需要在每台虚拟机上配置OSPF协议。

在Router1上执行以下命令：```sudo vtyshrouter ospfnetwork 192.168.1.0/24 area 0network 192.168.2.0/24 area 0exitexit```在Router2上执行以下命令：```sudo vtyshrouter ospfnetwork 192.168.1.0/24 area 0network 192.168.3.0/24 area 0exitexit```在Router3上执行以下命令：```sudo vtyshrouter ospfnetwork 192.168.2.0/24 area 0network 192.168.3.0/24 area 0exitexit```3. 测试网络连通性完成配置后，我们可以通过ping命令测试网络的连通性。

综合课程设计：OSPF路由协议实验作者：通信学院专业方向：指导老师：通信学院网络工程系杨宁摘要主要内容：课题设计意义、完成的主要工作、重要结论。

2～3句话。

关键词：2～3个能表达主要内容的词语。

Abstract主要内容：同中文摘要。

Keywords：同中文摘要。

第一章OSPF路由协议实验1.1 实验目的1.2 实验内容主要内容：整体项目的设计内容，个人要完成其中的哪些部分1、实验的总体内容2、个人分工部分1.3 实验原理主要内容：个人分工部分中包括的每个协议或技术的原理。

●该协议或技术是什么？有什么作用？●该协议或技术的工作原理：应密切结合本实验的设计内容要求●该协议或技术的特点：应密切结合本实验的设计内容要求●有关的配置方法或命令：应解释每个命令的含义和作用1.4 实验网络设计主要内容：●实验网络的拓扑结构●实验网络的IP地址分配方案●实验器材：设备和线缆的类型与数量1.5 实验步骤主要内容：整个小组的步骤，以及详细的个人操作步骤（每一步的操作内容和相关配置命令）。

1.6 实验数据及其分析主要内容：●记录并分析能验证个人分工部分及与之相关的小组部分实现正确的实验数据。

●记录实验过程中遇到的难点和问题，分析其原因以及解决方案。

1.7 结论主要内容：●个人和小组的实验结论：是否达到或实现实验要求。

●个人对实验的内容、过程、方法、手段的改进建议。

●感受、收获及体会。

参考文献……致谢……附录主要内容：个人操作的路由器的配置文件以及最终的路由表。

说明：以上是报告的内容要求，具体格式请遵照“电子科技大学毕业设计（论文）管理手册”中的规定。
