锂离子超级电容器的研究

首先呢我也知道也有不少的组呢选择了锂离子电池，所以我要先强调无论是锂离子电池还是超级电容器它们都是无数科学家的汗水和智慧的结晶，所以它们在不同的领域各自发挥着它们不同的作用，所以此次报告我也只是从客观因素上对二者在一些性能上做一些阐述，并非因我们组选择超级电容器就否定锂离子电池对人类和社会的贡献。

超级电容器与锂离子电池的区别两种电子器件的基础知识。

1.超级电容器（supercapacitor,ultracapacitor），又叫双电层电容器(ElectricalDouble-Layer Capacitor)、电化学电容器(Electrochemcial Capacitor, EC), 黄金电容、法拉电容，通过极化电解质来储能。

它是一种电化学元件，但在其储能的过程并不发生化学反应，这种储能过程是可逆的，也正因为此超级电容器可以反复充放电数十万次。

超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板，在极板上加电，正极板吸引电解质中的负离子，负极板吸引正离子，实际上形成两个容性存储层，被分离开的正离子在负极板附近，负离子在正极板附近。

2.锂离子电池:是一种二次电池(充电电池)，它主要依靠锂离子在正极和负极之间移动来工作。

在充放电过程中，Li+ 在两个电极之间往返嵌入和脱嵌:充电时，Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态;放电时则相反。

电池一般采用含有锂元素的材料作为电极，是现代高性能电池的代表。

两种电子器件的工作原理。

1.超级电容器是利用双电层原理的电容器。

当外加电压加到超级电容器的两个极板上时，与普通电容器一样，极板的正电极存储正电荷，负极板存储负电荷，在超级电容器的两极板上电荷产生的电场作用下，在电解液与电极间的界面上形成相反的电荷，以平衡电解液的内电场，这种正电荷与负电荷在两个不同相之间的接触面上，以正负电荷之间极短间隙排列在相反的位置上，这个电荷分布层叫做双电层，因此电容量非常大。

超级电容器的性能研究超级电容器的性能研究李宝华"周鹏伟康飞宇曾毓群StudiesofSuperCapacitorLiBaohua'ZhouPengwei'KangFeiyu'ZengYuqun摘要:本工作对超级电容器性能进行了研究.电化学测试发现有机体系超级电容器拥有良好的电化学性能.其能量密度可达6.8Wh/Kg,最高功率密度超过1000W/Kg,2.5万次充放电循环后容量保持率在70%以上,循环性能良好,充放电效率高,且内阻小.关键词:活性炭超级电容器比电容充放电特性一.前言超级电容器是一种新型的电化学能量储存和转换装置,与传统意义上的电容器相比有着更高的法拉第比电容量和能量密度;与蓄电池相比则具有功率密度,充放电时间短,循环性好,使用寿命长,便于维护等特点1-6J.从某种意义上可以说超级电容器有着传统电容器和电池的双重功能,其功率密度远高于普通电池,能量密度远高于传统电容,因而填补了这两个传统技术问的空白.超级电容器同时也可在极低温等极端恶劣的环境中使用,并且无环境污染.本工作使用成本较低的粉状活性炭作为电极原料,采用层叠制造技术制备了工作电压为2.8V有机体系超级电容器,并考察了电容器的实用性能,为电容器的实用化提供参考.二.实验1电极膜片的制备按照质量比80:10:10的比例称取活性炭粉,乙炔黑和粘结剂,干混后加入适量的溶剂,调节溶剂用量使得浆料达到合适的粘度要求,然后用磁力搅拌器搅拌一定时间,之后把浆料均匀涂覆于金属集电流体上,涂好后即放入70℃左右的烘箱中干燥,然后在对辊轧机上轧制,将所得到的电极体在裁切机上裁成所需形状与大小的电极膜片备用.2.超级电容器的结构及制造超级电容器的基本单元为:活性炭正,负电极膜片中间加隔离膜,注入1MEt4NBF4/PC(四乙基四氟化硼酸铵盐/碳酸丙稀酯)电解液,并紧紧挤压在一起.将多只基本单元的正极与正极,负极与负极相互连接组成大容量的片式并联结构超级电容器.3.超级电容器测试仪器超级电容器的电化学测量采用直流恒流循环法测定,测定工作使用美国Maccor公司的4通道MC-4型电化学工作站和Arbin公司生产的16通道超级电容器测试仪上完成.三.结果与讨论1.超级电容器1亘电流充放电性能图1,表1是2.8V/IOOF超级电容器在不同电流密度下的充放电性能,图1中在恒定电流充放电情况下,电压和时间呈良好的线性关系,这进一步说明对于多孔炭电极而言其在有机电解液体系以形成双电层电容为主,几乎不存在假电容的现象.在表1中当充放电电流为0.1A时,超级电容器的能量密度可达6.8Wh/Kg和11.7Wh/L;电流增至4.5A时能量密度仍可达4.6Wh/Kg和8.0Wh/L.作者简介:作者单位:i.清华大学深圳研究生院新材料研究所,广东省,深圳,518055;2东莞新能源电子科技有限公司,广东省,东莞市,523080电话:0755-********E—mail:libh自.CFI第一作者简介:李宝华,男,博士,清华大学深圳研究生院讲师,研究方向为能源与环境材料,主要包括新型炭材料,锂离子电池,超级电容器和燃料电池及其关键技术和部件.8m嬖Chargetime(S)图12.8v/100F超级电容器不同电流下充放电曲线表12.8V/100F超级电容器不同电流下放电性能2.超级电容器恒功率密度充放电性能早在1994年美国能源部就对商业化超级电容器性能指标提出了具体要求:能量密度和功率密度分别大于5Wh/Kg和1000W/Kg.国家"十五"863计划电动汽车重大专项也对电动车用超级电容器提出了功率密度大于1000W/kg和充放电寿命大于5万次的要求.直到目前为止研究者无法从国际市场上购买到能量密度和功率密度分别大于5Wh/Kg和1000W/Kg的超级电容器.3.交流阻抗谱(EIS)测试超级电容器的内阻,主要包括电解液本身电阻,活性炭电极固有电阻,集流体与活性炭的接触电阻三部分.图2所示为电容器的EIS图谱,频率范围10mHz～100kHz.从EIS图谱可以看到电容器R(Ohm)图2超级电容器的EIS图谱(频率范围为10mHz～100kHz)u_O-0500010000150002000025000Cyclenumbers图3超级电容器循环性能9在低频区具有双电层电容"弥散效应"的明显特征,内阻值仅为46mQ,符合电源的低内阻要求.在超级电容器的阻抗谱表征中,经常研究"拐点"频率的大小,因为这个频率点是两个电极过程的分界点.以拐点频率为界,高频区阻抗的实部代表了电解液离子渗入电极微孔的难易;低频区则是双电层的电容效应.拐点频率的高低受离子在电解液中迁移率的影响,即离子迁移速率越快,拐点频率越高;而迁移速率又受离子大小,电解液黏度以及隔膜厚度与离子通透性等各个因素的限制.4.超级电容器循环性能图3给出了超级电容器在高电流密度(20mA/cm)下的2.5万次循环性能.在测试过程中循环一段时间后,电容器由于自身发热温度升高,并且可逆放电容量下降;经略微休息,电容器温度降至室温后,继续进行充放电测试,电容器可逆容量略有反弹,但仍比最初容量低.在1万次循环,容量下降约20%之后,交叉进行充放电循环和休息,超级电容器容量衰减已经非常缓慢.容量的衰减一方面是由于电解液本身所含杂质和多孔炭所吸附的水份发生分解产生少量气体,电容器出现气胀,内阻增加,容量减少;另一方面在长期的充放电循环过程中电解液必然要发生老化,同样造成内阻增加,容量减少.其中第一个因素可以通过电解液的进一步纯化和对多孔炭电极高温真空干燥予以解决.由电容器充放电容量可以计算出电容器的充放电效率.图4中电容器首次循环的效率为77%,随着循环次数的增加,充放电效率逐渐增高并稳定,5次循环后达到97%以上,远高于电池的充放电效率,说明电容器是一种高效率电子装置.与蓄电池电池相比,双电层电容器的充放电容量较小,但充放电时间短,功率密度大,充放电效率高.O/clen1.J~b1....』t1II]一'.0500O1∞∞15000200∞250D0Cyclenumbers图4超级电容器循环效率变化四,结论1.有机电解液体系超级电容器的法拉第容量随电流密度的增大而略有降低,在小电流充电条件下,能量储存密度可达6.8Wh/Kg,充电电流增大45倍后,电容量保持率为81%.2.超级电容器最高功率密度超过1000W/Kg,2.5万次充放电循环后容量保持率在70%以上,循环性能良好,充放电效率高,且内阻小.参考文献【1】戴贵平,刘敏,王茂章,等.电化学电容器中炭电极的研究与开发I.电化学电容器【J】.新型炭材料,2002,17(1):71-79【2】刘辰光,刘敏,王茂章,等.电化学电容器中炭电极的研究与开发II.炭电极【J】_新型炭材料,2002,17(2):64.72【3】孟庆函.李开喜.宋燕.等.石油焦基活性炭电极电容特性研究【J】_新型炭材料,2001,16(4):18-21【4】何月德,刘洪波,张红波.活化剂用量对无烟煤基高比表面积活性炭电容特性的影响【J】_新型炭材料,2002,17(4):18-2210∞∞∞0—口/o一∞石亡石一.一l.[5】文越华,曹高萍,程杰,等.纳米孔玻态炭一超级电容器的新型电极材料I.固化温度对其结构和电容性能的影响[J].新型炭材料,2003,18(3):219-224[6】周鹏伟,李宝华,康飞宇.椰壳活性炭基超级电容器的研制与开发.新型炭材料,待发表.。

锂离子超容和钛酸锂锂离子超级电容器（LIC）和钛酸锂电池（LTO）都是目前最受关注的新兴能源存储技术。

它们在能量存储、电动汽车、可再生能源等领域有着广泛的应用前景。

本文将从材料特性、性能表现、应用领域以及发展前景等方面对锂离子超级电容器和钛酸锂电池进行生动、全面、有指导意义的介绍。

首先，让我们来了解锂离子超级电容器的材料特性。

锂离子超级电容器的正极和负极材料分别为活性碳和锂金属，同时使用盐溶液作为电解介质，这种设计使得锂离子超级电容器在循环寿命、倍率性能、能量密度等方面表现出色。

而钛酸锂电池则采用Li4Ti5O12作为负极材料，具有优异的安全性和循环寿命。

在性能表现方面，锂离子超级电容器和钛酸锂电池都有其独特之处。

锂离子超级电容器具有高比电容和高功率密度，可以实现快速充放电和高效能量转换。

而钛酸锂电池则具有高功率特性和优异的低温性能，能够在极端环境下稳定工作。

因此，锂离子超级电容器和钛酸锂电池在不同应用场景中都能发挥其特有优势。

接下来，让我们来探讨锂离子超级电容器和钛酸锂电池的应用领域。

锂离子超级电容器可以应用于电动汽车、智能电网、储能系统等领域。

它们可以实现快速充电和高能量密度，为电动汽车提供更长的续航里程和更短的充电时间。

钛酸锂电池则适用于高功率需求较大的电子产品、电动工具等场景。

其卓越的循环寿命和低温性能使得钛酸锂电池成为许多特殊环境下的理想选择。

最后，让我们展望锂离子超级电容器和钛酸锂电池的发展前景。

随着清洁能源的需求不断增长，人们对于高效能量存储技术的需求也在不断提升。

锂离子超级电容器和钛酸锂电池作为新兴技术，具有突出的特点和潜力。

随着科学研究和工程应用的不断深入，这两种技术有望进一步提升性能，降低成本，推动其在能源存储领域的广泛应用。

综上所述，锂离子超级电容器和钛酸锂电池作为能源存储技术的代表，各自具有独特的材料特性、性能表现、应用领域和发展前景。

理解和掌握这些关键信息对于我们在能源领域做出明智的决策具有重要意义。

锂离子超级法拉电容应用锂离子超级法拉电容，又称为超级电容器，是一种储能装置，具有大容量、高功率密度和长循环寿命等特点，被广泛应用于电子产品、电动车、储能系统等领域。

在本文中，将详细介绍锂离子超级法拉电容的工作原理、优点、应用场景以及发展前景。

锂离子超级法拉电容的工作原理是基于电的吸附和解吸现象，其结构由两个电极、电解质和隔离层组成。

两个电极分别是正极和负极，而电解质则是一个具有高容量的钠离子液体。

当外加电压施加到电容器上时，正极会吸附负离子，负极则吸附正离子，这样就形成了一个电位差。

当外加电压去除后，电解质中的离子又会返回到正负极板上，使电容器失去电位差。

锂离子超级法拉电容的优点主要有以下几个方面。

首先，它具有高能量密度和较低的内阻，可以快速充电和放电，大大缩短了充电时间。

其次，锂离子超级法拉电容的循环寿命较长，可以进行大约100,000次的充放电循环，相较于传统的锂离子电池有更好的耐久性。

此外，由于其体积小、重量轻，可以与其他储能装置相结合，提供更多的功率支持。

最后，锂离子超级法拉电容无污染、安全稳定，无需像锂离子电池一样担心发生热失控和爆炸的问题。

针对锂离子超级法拉电容的应用场景，目前已经有很多实际应用。

首先是电子产品领域，如智能手机、平板电脑、耳机等。

由于超级电容器可以在短时间内存储和释放大量能量，因此可以为电子设备提供更稳定、更持久的电源支持。

其次是电动车和混合动力车领域。

由于锂离子超级法拉电容的高能量密度和长循环寿命，适合作为储能系统的一部分，提供更高的功率输出和更长的续航里程。

另外，在可再生能源领域，锂离子超级法拉电容也有广泛的应用。

太阳能和风能等可再生能源不稳定性较高，需要稳定和平衡的电网能量储备。

超级电容器可以快速充放电，作为短时储能装置，提供电网稳定性。

此外，在工业领域中，锂离子超级法拉电容可以用于调峰填谷和紧急备份电源等应用。

虽然锂离子超级法拉电容在上述领域中已经取得了一定的应用，但其发展潜力仍然巨大。

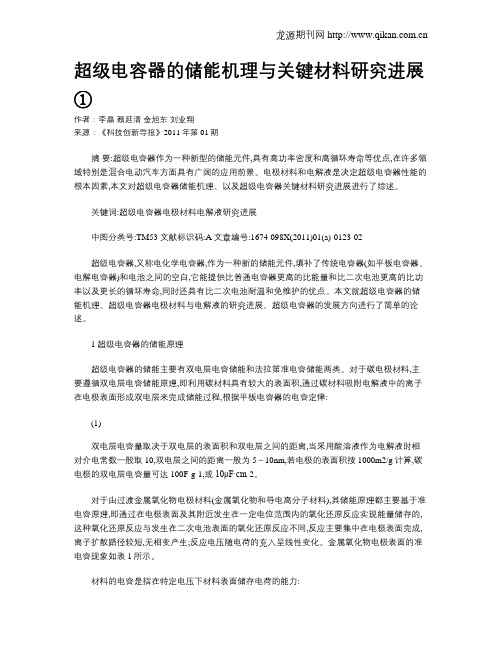

超级电容器的储能机理与关键材料研究进展①作者：李晶赖延清金旭东刘业翔来源：《科技创新导报》2011年第01期摘要:超级电容器作为一种新型的储能元件,具有高功率密度和高循环寿命等优点,在许多领域特别是混合电动汽车方面具有广阔的应用前景。

电极材料和电解液是决定超级电容器性能的根本因素,本文对超级电容器储能机理、以及超级电容器关键材料研究进展进行了综述。

关键词:超级电容器电极材料电解液研究进展中图分类号:TM53 文献标识码:A 文章编号:1674-098X(2011)01(a)-0123-02超级电容器,又称电化学电容器,作为一种新的储能元件,填补了传统电容器(如平板电容器、电解电容器)和电池之间的空白,它能提供比普通电容器更高的比能量和比二次电池更高的比功率以及更长的循环寿命,同时还具有比二次电池耐温和免维护的优点。

本文就超级电容器的储能机理、超级电容器电极材料与电解液的研究进展、超级电容器的发展方向进行了简单的论述。

1 超级电容器的储能原理超级电容器的储能主要有双电层电容储能和法拉第准电容储能两类。

对于碳电极材料,主要遵循双电层电容储能原理,即利用碳材料具有较大的表面积,通过碳材料吸附电解液中的离子在电极表面形成双电层来完成储能过程,根据平板电容器的电容定律:(1)双电层电容量取决于双电层的表面积和双电层之间的距离,当采用酸溶液作为电解液时相对介电常数一般取10,双电层之间的距离一般为5～10nm,若电极的表面积按1000m2/g计算,碳电极的双电层电容量可达100F·g-1,或10μF·cm-2。

对于由过渡金属氧化物电极材料(金属氧化物和导电高分子材料),其储能原理都主要基于准电容原理,即通过在电极表面及其附近发生在一定电位范围内的氧化还原反应实现能量储存的,这种氧化还原反应与发生在二次电池表面的氧化还原反应不同,反应主要集中在电极表面完成,离子扩散路径较短,无相变产生;反应电压随电荷的充入呈线性变化。

锂离子电容和超级电容
锂离子电容和超级电容是当前较为热门的能量存储技术之一。

锂离子
电容由锂离子电池和超级电容两种技术的优点结合而来，具有高能量
密度和高功率密度、长寿命、可靠性好等特点。

超级电容则是一种电
化学能量存储器件，具有高功率密度、长寿命、温度适应性好等优点。

锂离子电容和超级电容的应用范围广泛，例如电动汽车、储能设备、
航空航天等领域。

锂离子电容在电动汽车中作为辅助储能系统，可提
高汽车的动力性能和续航能力，同时也可用于电网调峰、微电网、太
阳能和风能等分布式储能系统。

超级电容则应用于需要快速放电和充
电的场合，例如电车制动能量回收、电子消费品等。

虽然锂离子电容和超级电容都有自身的优点，但也存在不足之处。

锂
离子电容的成本较高，且在高功率密度下容易发生过热等问题，需要
加强安全措施；超级电容虽然具有高功率密度，但能量密度和电压等
方面还有待提高。

因此，在不同的应用场合中需要综合考虑各自的特
点和限制，并选择适当的能量存储技术。

未来，随着能源转型和新能源技术的发展，锂离子电容和超级电容的
应用将得到进一步拓展和深化。

同时，也需要在材料、工艺等方面不
断开发创新，提高其能量密度、功率密度、可靠性等方面的性能，为
推动可持续发展做出更大的贡献。

总之，锂离子电容和超级电容是当前较为热门的能量存储技术之一，具有广泛的应用前景和发展潜力。

它们的优点和不足之处需要综合考虑，并不断创新和完善，为推动可持续发展和节能减排做出更大的贡献。

锂离子超级电容器的能量密度提高锂离子超级电容器是一种能够同时具备电池和电容器优点的储能装置。

相比传统的电池，超级电容器具有更高的充放电速度、更长的循环寿命和更好的安全性能。

然而，与电池相比，超级电容器的能量密度较低，这限制了它在某些领域的应用。

因此，提高锂离子超级电容器的能量密度已成为当前研究的热点之一。

为了提高锂离子超级电容器的能量密度，研究人员采取了多种措施。

其中一种方法是优化电极材料。

电极材料是决定超级电容器性能的关键因素之一，通过合理设计电极材料的结构和组成，可以提高电极的比表面积和电容量，从而提高超级电容器的能量密度。

目前，石墨烯、碳纳米管等材料被广泛应用于锂离子超级电容器的电极材料中，这些材料具有优良的导电性和比表面积，可以显著提高超级电容器的能量密度。

另一种提高锂离子超级电容器能量密度的方法是优化电解质。

电解质是超级电容器的另一个核心部件，它不仅影响超级电容器的电导率和循环寿命，还直接影响能量密度。

目前，有机电解质和无机电解质是超级电容器常用的电解质类型。

有机电解质具有较高的电导率和较低的电化学稳定性，而无机电解质则具有较高的电化学稳定性和较低的电导率。

因此，研究人员可以根据具体应用需求选择合适的电解质，从而提高超级电容器的能量密度。

除了优化电极材料和电解质，提高锂离子超级电容器能量密度的另一个关键因素是优化电容器结构。

电容器的结构不仅决定了电荷传输的速度和充放电效率，还直接影响了电容器的能量密度。

目前，超级电容器的结构主要包括双电层结构和赝电容结构。

双电层结构具有较高的比表面积和较低的内阻，能够提高电容器的能量密度和功率密度。

而赝电容结构则利用氧化还原反应存储能量，具有较高的能量密度，但其循环寿命较短。

因此，研究人员可以根据具体应用需求选择合适的电容器结构，从而提高超级电容器的能量密度。

总的来说，提高锂离子超级电容器的能量密度是一个综合性的问题，需要在电极材料、电解质和电容器结构等多个方面进行优化。

锂离子电容和超级电容一、介绍在电子设备和能源存储领域，电容器是一种常见的储能元件。

锂离子电容和超级电容是近年来发展起来的两种新型电容器，具有高能量密度、长寿命和高充放电效率等特点。

本文将从原理、结构、性能以及应用等方面对锂离子电容和超级电容进行全面、详细、完整且深入地探讨。

二、原理1. 锂离子电容原理锂离子电容是一种通过锂离子在正负极之间的插层化学反应来实现能量储存的电容器。

它的正极材料通常采用锂离子能插入/脱插的高容量材料，如锂铁磷酸盐(LFP)、锰酸锂(LiMn2O4)和钴酸锂(LiCoO2)等。

负极材料采用碳材料，如石墨、活性炭和碳纳米管等。

在充电过程中，锂离子从正极脱离，经过电解质在正负极之间移动，在负极插层化学反应，释放出电子和锂离子，同时正极释放出锂离子和电子。

在放电过程中，反应方向相反，锂离子从负极进行插层化学反应，形成锂金属和负极材料之间的锂离子插层化学反应。

2. 超级电容原理超级电容是一种通过电解质电离和电荷积累实现能量储存的电容器。

它的正负极之间没有化学反应，而是通过电双层和电荷分离来存储电能。

正负极都是碳材料，如活性炭、碳纳米管和氧化石墨等。

超级电容中的电解质通常是有机溶液或离子液体，主要起到传递离子和电荷的作用。

正极和负极之间形成了一个电荷分离层，其中正极吸附了电解质中的阴离子，负极吸附了电解质中的阳离子。

当施加电压时，离子在电解质中移动，电荷在正负极之间积累，实现能量储存。

1. 锂离子电容结构典型的锂离子电容由正极、负极和电解质组成。

正极是一种锂离子插层化学反应材料，负极是一种碳材料。

电解质通常是有机溶液或离子液体，具有高离子传导性和化学稳定性。

正极和负极之间通过电解质隔离，常见的隔膜材料有聚乙烯膜、聚丙烯膜和聚氟乙烯膜等。

隔膜具有良好的电解质离子选择性和电荷阻挡性，阻止正负极直接接触，同时允许离子传输。

2. 超级电容结构超级电容由两个电极和电解质组成。

电极通常采用碳材料，如活性炭或碳纳米管。

锂离子电容器静置条件对电池性能的影响研究2特种化学电源国家重点实验室，贵州遵义 563000摘要：本文通过研究锂离子电容器软包电池注液后不同静置时间和不同静置温度对其电化学性能的影响，对比了不同静置时间和不同静置温度的内阻和电化学测试。

结果表明，45℃静置24h，锂离子电容器软包电池的电化学性能最好。

1、引言锂离子电容器（LIC）是一种混合的电容器，它结合了锂离子电池阳极的嵌入机制和双电层电容器(EDLC)阴极的双层机制。

其较高的能量密度、无污染、无记忆效应、循环寿命长以及出色耐用性等优点，一直是风力发电系统、不间断电源系统、光伏发电、工业机械、混合动力汽车、航天航空、军用供电设备以及交通运输能量回收系统等领域系统。

因此，锂离子电容器的一系列研究已成为近年来电池界研究的热点[[1]]。

为了使锂离子电容器性能更好，除了制备材料的重要性之外，锂离子电容器注液后静置条件也非常的重要，静置的好坏直接影响锂离子电容器性能[2]。

例如，原蓓蓓[3]等人通过振动方式加速电解液分子在电芯内部的扩散过程，能有效缩短聚合物锂离子电池的陈化时间，消耗时间为常温静置的1/8 ~1/4；孙晓宾[4]等人在干燥惰性气体保护下，在温度为45-50℃的手套箱内，将电解液分三次注入锂离子电池软包中，每次注液后对软包锂离子电池依次进行挤压和负压循环静置，然后将封口后的软包锂离子电池在70-80℃下静置4-5h，并且上下翻转，从而加速软包锂离子电池电解液的吸收等等。

尽管目前有很多锂离子电池静置条件研究，但是关于锂离子电容器静置时间和静置温度研究鲜有报道。

因此，本文主要通过研究超级电容器软包电池注液后不同静置时间和不同静置温度对其电化学性能的影响，以得出软包电池静置的最优条件，从而可以合理的优化超级电容器电池的电化学性能，缩短制备工序时间。

2、实验2.1电池的制备所用正极材料为商品化钴酸锂（LCO，湖南长远锂科股份有限公司）、负极为硬碳（HC，上海科比斯实业有限公司）、碳纳米管（CNTS，天奈科技有限公司），导电炭黑（SP，天津艾维信化工科技），N-甲基吡咯烷酮（NMP，滨州裕能化工有限公司）、聚偏氟乙烯（PVDF、湖南航天天麓公司）、电解液（HR-9025B，山东海容电源材料有限公司）、隔膜（乐凯隔膜）、铜箔（博罗鹏晖达电子材料有限公司）、铝箔（上海伽星有限公司）。
