球墨铸铁管给水管道施工技术

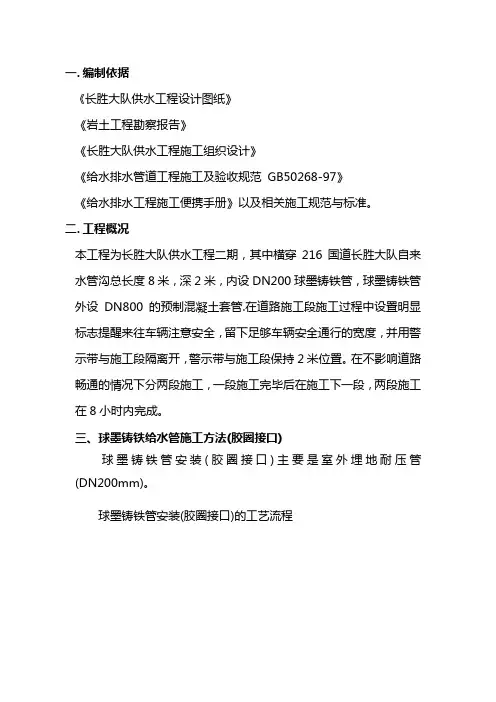

一. 编制依据

《长胜大队供水工程设计图纸》

《岩土工程勘察报告》

《长胜大队供水工程施工组织设计》

《给水排水管道工程施工及验收规范 GB50268-97》

《给水排水工程施工便携手册》以及相关施工规范与标准。

二. 工程概况

本工程为长胜大队供水工程二期，其中横穿216国道长胜大队自来水管沟总长度8米，深2米，内设DN200球墨铸铁管，球墨铸铁管外设DN800的预制混凝土套管.在道路施工段施工过程中设置明显标志提醒来往车辆注意安全，留下足够车辆安全通行的宽度，并用警示带与施工段隔离开，警示带与施工段保持2米位置。在不影响道路畅通的情况下分两段施工，一段施工完毕后在施工下一段，两段施工在8小时内完成。

三、球墨铸铁给水管施工方法(胶圈接口)

球墨铸铁管安装(胶圈接口)主要是室外埋地耐压管(DN200mm)。

球墨铸铁管安装(胶圈接口)的工艺流程

3.1沟槽开挖

（1）沟槽开挖前工作

开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。 （2）沟槽开挖形式

根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。

a. 槽帮坡度的确定：

槽深h<3.0米时，槽帮坡度i为1：0.33；

b. 槽底工作面的确定：

管道一侧工作面宽度情况详见下表：

管道结构外径D1 管道一侧的工作面b1

金属管道

D1≤500 300

c.沟槽断面形式（见下图）

沟槽开挖断面

（3）开挖方法 a.土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。

b.沟槽开挖尽量按先深后浅顺序进行，以利排水。

c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。

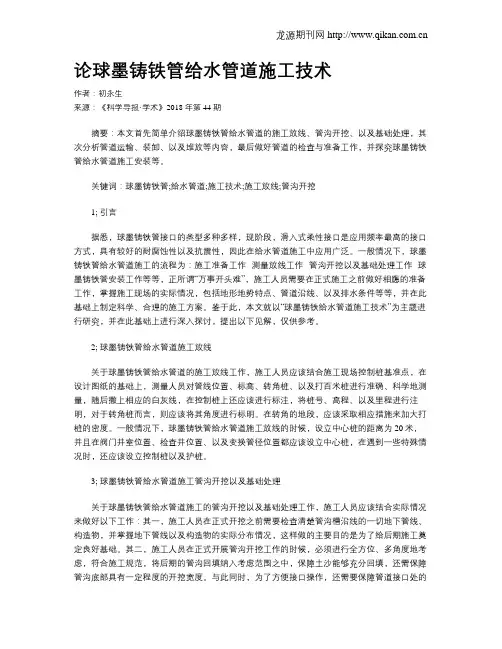

龙源期刊网

论球墨铸铁管给水管道施工技术

作者：初永生

来源：《科学导报·学术》2018年第44期

摘要：本文首先简单介绍球墨铸铁管给水管道的施工放线、管沟开挖、以及基础处理，其次分析管道运输、装卸、以及堆放等内容，最后做好管道的检查与准备工作，并探究球墨铸铁管给水管道施工安装等。

关键词：球墨铸铁管;给水管道;施工技术;施工放线;管沟开挖

1; 引言

据悉，球墨铸铁管接口的类型多种多样，现阶段，滑入式柔性接口是应用频率最高的接口方式，具有较好的耐腐蚀性以及抗震性，因此在给水管道施工中应用广泛。一般情况下，球墨铸铁管给水管道施工的流程为：施工准备工作--测量放线工作--管沟开挖以及基础处理工作--球墨铸铁管安装工作等等，正所谓“万事开头难”，施工人员需要在正式施工之前做好相應的准备工作，掌握施工现场的实际情况，包括地形地势特点、管道沿线、以及排水条件等等，并在此基础上制定科学、合理的施工方案。鉴于此，本文就以“球墨铸铁给水管道施工技术”为主题进行研究，并在此基础上进行深入探讨，提出以下见解，仅供参考。

2; 球墨铸铁管给水管道施工放线

关于球墨铸铁管给水管道的施工放线工作，施工人员应该结合施工现场控制桩基准点，在设计图纸的基础上，测量人员对管线位置、标高、转角桩、以及打百米桩进行准确、科学地测量，随后撒上相应的白灰线，在控制桩上还应该进行标注，将桩号、高程、以及里程进行注明，对于转角桩而言，则应该将其角度进行标明。在转角的地段，应该采取相应措施来加大打桩的密度。一般情况下，球墨铸铁管给水管道施工放线的时候，设立中心桩的距离为20米，并且在阀门井室位置、检查井位置、以及变换管径位置都应该设立中心桩，在遇到一些特殊情况时，还应该设立控制桩以及护桩。

3; 球墨铸铁管给水管道施工管沟开挖以及基础处理

给水工程

2.1 球墨铸铁给水管施工方案及技术措施

球墨管连接的工艺流程

4.2.1.1沟槽开挖

（1）沟槽开挖前工作

开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。

（2）沟槽开挖形式

根据设计图中设计管道的规格及埋置深度以及规范要求来确

定沟槽开挖的形式。

a. 槽帮坡度的确定：

槽深h<3.0米时，槽帮坡度i为1：0.50；

b. 槽底工作面的确定：

管道一侧工作面宽度情况详见下表：

管道结构外径D1 管道一侧的工作面b1

D1≤500 300

c.沟槽断面形式（见下图）

沟槽开挖断面

（3）开挖方法

a.土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。

b.沟槽开挖尽量按先深后浅顺序进行，以利排水。

c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。

d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。

4.2.1.2下管

在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。

4.2.1.3 清理承口

清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。

4.2.1.4清理胶圈，上胶圈

将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。

球墨铸铁给水管施工方案及技术措施

一、给水管施工工艺要求

1、施工条件：

（1）水管施工地面应平整，浆润，无杂物；

（2）给水管材料为球墨铸铁管，管路应按设计图纸进行施工。

2、给水管施工步骤：

（1）拉线：根据设计图纸定位，拉出水管施工线路；

（2）埋设管道：管道埋设需按照设计图纸进行，每段管道长度不应超过6m，埋设深度不应低于2m；

（3）熔点焊接：熔点焊接时，焊接部位应应清除污物，焊接牢固，熔接处应圆滑，清洁平整；

（4）管件安装：管件安装应按照设计图纸安装，管件间距应满足制定的配管标准，并应设有排水检查口；

（5）水管保护：水管应设置防止锈蚀、支撑支架，垫片应套在管件下方或侧面；

（6）水管外饰：水管外饰色彩应美观，不异味，无腐蚀性；

（7）检查检验：完成施工后，应对给水管进行检查检验，对给水管施工进行检查测试，确保施工工艺符合设计要求；

二、球墨铸铁给水管施工技术措施 1、工艺要求：球墨铸铁给水管施工应符合国家标准，工艺要求规定的钢管的壁厚和外径。
