气相色谱仪作业指导书

一、引言

气相色谱仪（Gas Chromatography, GC）是一种广泛应用于化学分析领域的仪器，其原理基于对物质在气相中的分离和测量。气相色谱仪可用于各种化学样品的分离、定性和定量分析，因此在实验室中被广泛使用。本指导书将介绍气相色谱仪的基本原理、操作步骤和安全注意事项，旨在帮助操作人员正确高效地使用气相色谱仪进行实验。

二、仪器和仪器备件

1. 气相色谱仪主机：包括色谱柱、进样口、检测器等组成部分。

2. 色谱柱：选择合适的色谱柱对于实验的成功至关重要。根据需要选择适合的柱型、长度和内径。

3. 进样口：用于注入样品进入色谱柱，常用的有手动进样口和自动进样口。

4. 检测器：气相色谱仪常用的检测器有火焰离子化检测器（FID）、热导检测器（TCD）和质谱检测器等。 三、实验操作步骤

1. 准备工作

1.1 检查仪器和备件，确保一切正常运作。

1.2 根据样品性质和分析要求选择合适的色谱柱。

1.3 准备样品溶液，保证其浓度适当。

2. 仪器开机和预热

2.1 打开气源，确保气源正常供应。

2.2 打开气相色谱仪主机电源，开启仪器电源。

2.3 打开色谱柱炉电源，将色谱柱炉温度设定为预定温度，预热至稳定。

3. 样品进样

3.1 准备进样针，涂抹样品溶液，并将进样针插入进样口。

3.2 将进样针插入进样口后迅速注射样品，并保持一定时间，使样品蒸发均匀。

4. 开始分析 4.1 打开色谱软件，设置合适的进样体积、分析时间等参数。

4.2 启动进样，开始分析。

4.3 监控色谱仪运行状态和数据输出。

5. 数据处理和分析

5.1 根据色谱仪输出的柱图进行峰面积计算或定性分析。

5.2 利用标准曲线进行定量分析，计算样品中分析物的含量。

四、安全注意事项

1. 在操作气相色谱仪时应戴上适当的防护眼镜和实验手套，避免直接接触有毒或腐蚀性样品。

2. 在操作过程中注意维持实验室的通风良好，以防止样品挥发物对操作人员的危害。

3. 操作人员应严格按照实验室规章制度进行操作，杜绝随意浪费试剂和设备。

4. 注意电气设备操作安全，避免因电源问题导致设备故障或安全事故发生。 五、结论

本指导书详细介绍了气相色谱仪的基本原理、操作步骤和安全注意事项。使用气相色谱仪进行实验需要操作人员熟悉仪器的各个组成部分和操作步骤，并遵守实验室安全规定。正确操作气相色谱仪，可以提高实验的准确性和可重复性，保证实验结果的可靠性。希望本指导书能对初次接触气相色谱仪的操作人员有所帮助。

合集下载

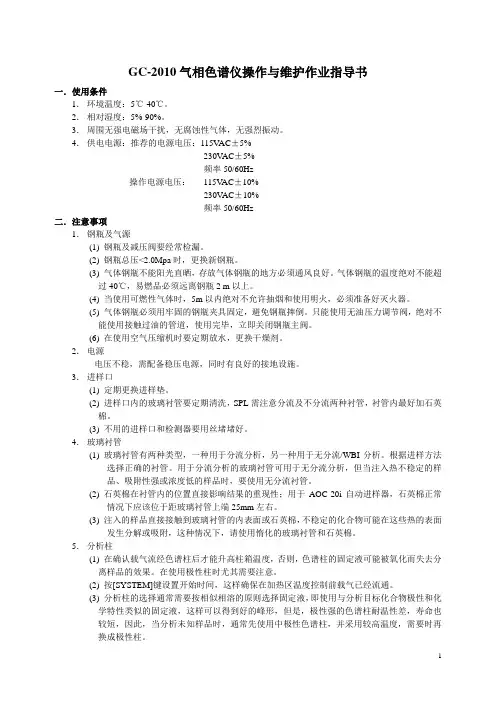

GC-2010 气相色谱仪操作与维护作业指导书
