当前位置：文档之家 › 桩基旁站方案

桩基旁站方案

  • 格式：docx
  • 大小：12.56 KB
  • 文档页数：6

旁站监理方案

1. 旁站监理目的：

为加强房屋工程施工质量的有效控制，确保建筑工程质量对工程中施 工难度大.技术要求高.难以检查.出现问题后难以处理或影响后续工序 质量的关键部位或关键工序，实施旁站监理。

2. 工程项目概况：

斯泰必鲁斯IND综合厂房项目位于武进高新开发区内，风栖路以西， 龙瑞路以北，本工程厂房土0.000相当于黄海标高5.45m，门卫、泵房

±0.000相当于黄海标高5.6m；施工场地已平整。工程桩采用PHC-500

(125)AB预应力高强混凝土管桩单节桩，单桩承载力特征值为1000KN, 桩长13m。黄海标高3.5m的桩321根，黄海标高3.2m的桩9根，黄海标 高3.0m的桩2根，黄海标高2.1m的桩15根，黄海标高0.0m的桩14 根；管桩总桩数361根，桩底持力层在©3号粉土层。压桩机械及配重 不小于3000KN。沉桩方法采用静压沉桩法、以标高控制为主、压桩力控 制为辅；当桩顶标高未到设计标高，压桩力达到4000KN即可停止压桩， 最小压桩力不得小于2000KN。设计试桩4根，采用静载法检测单桩承载力 特征值。

3. 工程施工旁站监理的范围.内容.程序：

3.1本工程旁站监理的范围、内容：

范围：桩基工程；

内容：桩基工程施工过程中的质量控制和参与异常情况的处理 3.2工程旁站监理的程序：

施工企业根据监理企业制定的旁站监理方案，在需要实施旁监理的关 键部位、关键工序进行施工前24小时，应当书面通知监理企业派驻工地 的项目监理机构。项目监理机构应当安排旁站监理人员按照旁站监理方案 实施旁站监理。旁站监理在总监理工程师的指导下，由现场监理人员负责 具体实施。

4. 旁站监理人员的主要职责：

4.1检查施工企业现场质检人员到岗.特殊工种人员持证上岗以及机 械.建筑材料准备情况；

4.2在现场跟班监督关键部位.关键工序的施工执行施工方案以及工 程建设强制性标准情况；

4.3核查进场建筑材料，建筑构配件，设备和商品混凝土的质量检验 报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进 行复验；

4.4做好旁站监理记录和监理日记，保存旁站监理原始资料。

旁站监理人员应当认真履行职责，对需要实施旁站监理的关键部位.关

键工序在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量 问题，如实准确地做好旁站监理记录。凡旁站监理人员和施工企业现场质 检人员未在旁站监理记录上签字的，不得进行下一道工序施工。

旁站监理人员实施旁站监理时，发现施工企业有违反工程建设强制性 标准行为的，有权责令施工企业立即整改；发现其施工活动已经或者可能 危及工程质量的，应当及时向监理工程师或者总监理工程师报告，由总监 理工程师下达局部暂停施工指令或者采取其他应急措施。 旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的 重要依据。对于需要旁站监理的关键部位.关键工序施工，凡没有实施旁 站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相 应文件上签字。在工程竣工验收后，监理企业应当将旁站监理记录存档备 查。

5. 旁站记录的要求：

旁站记录应真实.及时.准确.完整、全面反映关键部位或关键工序 的有关情况。文字书写应工整.清晰，语言表达应简明扼要，措辞严谨。 旁站记录应尽量采用专业术语，不用过多的修饰词语，更不要夸大其词。 涉及到数量的地方，应采用准确的数字。

6. 旁站记录的主要内容：

6.1基本情况包括天气情况.现场人员情况.施工起止时间.施工部 位.完成的工程量等。

6.1.1天气情况包括阴.晴.雨.雪和温度变化（最高气温.最低气 温）.风力。

6.1.2现场人员情况应真实记录现场与旁站有关的建设单位人员，施 工单位的技术.管理人员。

6.1.3施工起止时间应记录施工开始时间和结束时间。

6.1.4施工部位应写清所在部位的轴线.标高。

6.1.5完成的工程量应写清准确的数值，以便为造价控制提供依据。

6.2施工情况： 包括关键部位或关键工序的施工过程情况.试验与检查情况.设备.材 料的使用情况.质量保证体系运行情况等。

6.2.1关键部位或关键工序的施工过程情况主要记述关键部位或关键 工序的施工方法.施工工艺及施工前施工单位制定的质量保证措施的执行 情况。

6.2.2试验与检查情况主要记述旁站过程中所做的与旁站有关的试验 与检验情况。

6.2.3机械设备使用情况主要记述施工时使用的主要设备名称.规 格.数量，与施工单位报验并经监理工程师审批的设备是否一致，施工机 械设备运转是否正常。

6.2.4材料使用情况主要记述关键部位或关键工序使用的主要材料的 名称。型号。

6.2.5质量保证体系运行情况主要记述旁站过程中施工单位质量保证 体系的管理人员是否到位，是否按事先的要求对关键部位或关键工序进行 检查，是否对不符合操作要求的施工人员进行督促，是否对出现的问题进 行纠正。

6.2.6若工程因意外情况发生停工，应写清停工原因及施工单位所做的 处理。

6.3监理工作情况：

包括旁站过程中监理员发出的指令，施工单位提出的问题及监理人员 回复，各方指示，包括建设单位.总监理工程师或专业监理工程师对旁站

监理人员的指示都要记录在旁站记录中。 监理旁站计划表

旁站部位根据工程具体情况制定旁站计划表，通常为

序号 旁站部位 旁站人员

1 桩基工程 土建监理人员： 姚永富

旁站监理记录表主要内容

1、桩基施工：

a） 桩进场，桩身质量的检验。

b） 桩顶的标高是否在允许偏差范围内。

^接桩焊接是否符合要求。

d） 对压桩的顺序和桩机行走路线进行控制。

e） 当发现桩身有异常情况时，应暂停打桩，分析原因，采取相应措施。（必 要时补勘、补桩）需补桩的应注明相应编号，并做好记录。常州大学机械石油楼、变电所/储运泵房桩基工程

旁站监理方案

项目监理部（章）： __________________________

专业监理工程师： ____________________________

总监理工程师： ______________________________

日 期： _____________________________________

合集下载

桩基旁站记录

桩基旁站记录

守法 诚信 公正 科学 旁站监理记录表

工程名称： 编号：

日期及气候： 工程地点：

旁站监理的部位或工序：

旁站监理开始时间： 旁站监理结束时间：

施工情况：

水泥强度等级： 机械型号： 桩号：

桩径： 桩长： 承包单位指挥人员：

监理情况：

施工机具：□满足施工要求 □不满足施工要求 □运转正常 □运转不正常

材料：生产许可证 □有 □无 出厂合格证 □有 □无

进场后砼强度回弹检验报告（预制砼桩）□ 有 □无

抗弯强度检验报告（预应力管桩）□有 □无

□ 有 □ 无进场验收 □有 □无电焊条（焊剂或焊丝）合格证

桩位□有 □无测量放线及复核签证 按设计要求 □有 □无桩底标高预控数据

□有 □无压桩施工记录 □有 □无试桩记录

□有 □无设计要求最大压桩力控制 □有 □无设计要求桩深控制值

接桩焊接后冷却时间 □有 □无8 分钟（预应力砼管桩）

接桩焊接隐蔽验收 □有 □无记录

地基基础设计等级为甲级的 □有 □无焊缝探伤检测

桩节数超过3节时 □有 □无焊缝探伤检测 设计 □有□无提出焊缝探伤检测

桩身外观情况 □ 符合要求 □ 不符合要求

发现问题：

焊缝接桩质量，探伤检测、压桩垂直度等情况

处理意见：

备注：

复查结果

桩基施工旁站细则

桩基施工旁站细则

桩基施工旁站细则

2.监理目标

监理目标应从质量、进度、安全三个方面进行监控。在确保桩基施工质量的前提下，尽可能采取有效施工方案缩减工期，满足进度计划的要求，同时加强施工期间的安全防护和保障的监督检查。

2.1 质量目标：确保预应力砼方桩按照设计图纸要求顺利施工，满足现行有关基础施工及验收规范、地方标准对施工允许偏差（垂直度、桩芯偏移量）的限值。

2.2 进度目标：提高工作效率，改进工作方法，确保合同工期的实现。

2.3 安全目标：安全文明施工，杜绝安全事故。同时达到总体的安全控制目标“六无”。按照优质工程项目的要求做好安全教育、安全设施

4.4.试打桩

4.4.1.控制标准：试打桩位置应在典型钻孔附近，复杂地质条件应多点试打。确定桩长、最终压力、稳定时间及沉降差。

4.4.2.控制方法：审查试打方案，组织、参加、监督试打桩。

4.5.垂直度

4.5.1.控制标准：机座水平，垂直度偏差小于0.5%。

4.5.2.控制方法：吊线检查。

4.6.桩长

4.6.1.控制标准：实际桩长在设计桩长范围内，终孔压桩力达到设计要求压桩力。

4.6.2.控制方法：沉管时巡视，终孔时旁站，检查沉桩施工记录应准确详细。

4.7.接桩

4.7.1.控制标准：

4.7.1.1.符合《建筑钢结构焊接规程》JGJ81-2002有关规定。

4.7.1.2.入土部分桩段的桩头宜高出地面0.5-1.0米。

4.7.1.3.下节桩的桩头处宜设导向箍以方便上节桩就位，接桩时上下节桩段应保持顺直，错位偏差不宜大于2mm。

4.7.1.4.方桩对接前，上下端表面应用铁刷子清刷干净，坡口处应刷至露出金属光泽。

4.7.1.5.焊接时应采用措施减小焊接变形，应先将四角点焊固定，然后对称同时施焊，焊缝应连续饱满，焊缝厚度必须满足设计要求。

4.7.1.6.焊好后的桩接头应自然冷却后才能继续打桩，自然冷却时间不宜少于10min；严禁

桩基注浆A6旁站记录

桩基注浆A6旁站记录

A6

旁站记录

工程名称：宜昌国际广场 编号：

旁站的关键部位、

关键工序 桩基后注浆 施工单位 湖北中南勘察基础工程有限公司

旁站开始时间 年 月 日 时 分 旁站结束时间 年 月 日 时 分

旁站的关键部位、关键工序施工情况：

1、 桩 注浆管①安设深度 m，浆液水灰比 ，终止压力 MPa，注浆量 t；注浆管②安设深度 m，浆液水灰比 ，终止压力 MPa，注浆量 t。

2、 桩 注浆管①安设深度 m，浆液水灰比 ，终止压力 MPa，注浆量 t；注浆管②安设深度 m，浆液水灰比 ，终止压力 MPa，注浆量 t。

3、 桩 注浆管①安设深度 m，浆液水灰比 ，终止压力 MPa，注浆量 t；注浆管②安设深度 m，浆液水灰比 ，终止压力 MPa，注浆量 t。

发现的问题及处理情况：

旁站监理人员（签字）

年 月 日

注：本表一式一份，项目监理机构留存。

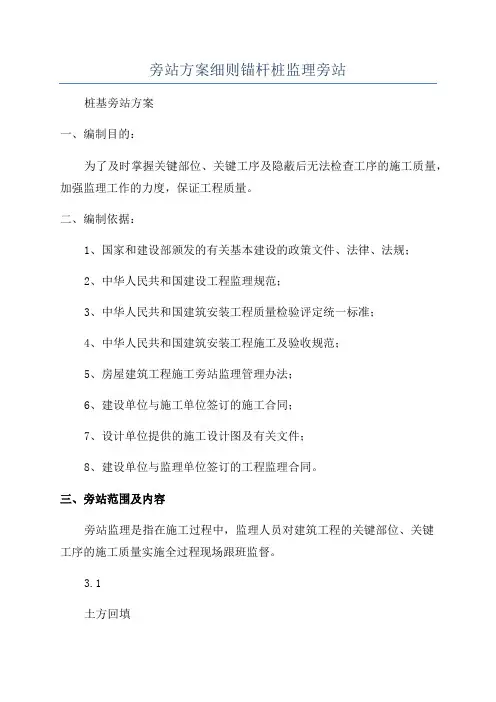

旁站方案细则锚杆桩监理旁站

旁站方案细则锚杆桩监理旁站

旁站方案细则锚杆桩监理旁站

桩基旁站方案

一、编制目的：

为了及时掌握关键部位、关键工序及隐蔽后无法检查工序的施工质量，加强监理工作的力度，保证工程质量。

二、编制依据：

1、国家和建设部颁发的有关基本建设的政策文件、法律、法规；

2、中华人民共和国建设工程监理规范；

3、中华人民共和国建筑安装工程质量检验评定统一标准；

4、中华人民共和国建筑安装工程施工及验收规范；

5、房屋建筑工程施工旁站监理管理办法；

6、建设单位与施工单位签订的施工合同；

7、设计单位提供的施工设计图及有关文件；

8、建设单位与监理单位签订的工程监理合同。

三、旁站范围及内容

旁站监理是指在施工过程中，监理人员对建筑工程的关键部位、关键工序的施工质量实施全过程现场跟班监督。

3.1

土方回填 ⑴旁站部位：

①基坑基槽回填

②场内道路范围内的管沟、坑池回填

⑵旁站工序：

上述范围内每步回填及碾压后的密实度检测全过程。密实度实验必须由有资质的实验室独立完成。在实验前24小时，承包商必须书面通知监理。

3.2

灌注桩砼浇注

旁站部位及工序：每根桩浇注砼的全过程。旁站人员应做好如下工作：

⑴记录砼搅拌车进场时间和离场时间。

⑵记录每根桩的灌注开始时间和完成时间。

⑶检查并记录砼的坍落度数据。试块留设情况。

⑷检查导管是否接头是否漏气、漏水。接头处的橡胶密封圈是否老化。导管是否撞瘪，变形，管内是否有异物。不符合要求的导管不得使用。

⑸检查料斗容积是否满足初灌量的要求。

⑹检查球塞是否满足要求。

⑺检查搅拌车和其他工具、人员是否能满足连续施工的要求。

⑻随时监测砼灌注和导管提升情况。保证导管在砼中合适的埋深，作到勤提勤拆。 ⑼观察有无异常，如出现异常，马上报告。

3.3

土钉墙

⑴旁站部位及工序：

①土钉安装及注浆全过程。包括：插钢筋、注浆、设垫板。

②土钉基本抗拔力实验和验收抗拔力实验全过程。

3.4

基础结构及防水砼

⑴旁站部位：全部基础结构砼和防水砼。
