消音器计算说明书位号：HX-6465计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器41371170.1以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。

根据相关环保卫士标准，我们需要将消声器后A声级降到85dB（A)以下。

所需消音量如下：△LA=90-85=5dB(A)；及消声器最低消音量不得小于5dB（A)。

消声片长度我们设计为L=1.0m；根据△LAo=ψ×a o×（P/S）×L△LAo=1.2×0.8×（1.33/0.085）×1=18.4dB(A)＞5dB(A)。

消声后：△Lo=90-18.4=71.6dB(A)故消音量满足设计要求。

2、消声器外筒钢板采用5mm厚的钢板；根据质量定理可以计算出隔音量为28dB（A)；28dB（A)＞5dB(A)满足消声器设计要求。

3、消声器上限频率：消声器通道宽度我们设计为0.15m,经计算消声器上限截止频率为3594H Z。

倍频带为4000~8000的声功率为80dB（A)＜85dB（A)；故消声器宽度符合设计要求。

4、消声器下限频率：吸声片宽度我们设计为0.1m,经计算消声器下限截止频率为78H Z。

计算发现消声器对频率低于78H Z倍频带消音效果稍差；但是我们可以通过提高消声器的整体消音量（18.4dB(A)）来满足低频消音量的要求。

5、气体流速对消声量影响：消声器总流通面积为0.17m2,计算流速为10.8m/s。

△Lo"=△Lo(1+M)-2△Lo"=71.6(1+0..032)-2=72.8dB(A)。

△Lo"＜85dB(A)故消声器满足设计要求。

位号：HX-6402计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器63406229.60.5以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。

第一章薄钢板通风管道及附件说明及工程量计算规则一、说明（一）本章包括：薄钢板通风管道、静压箱、薄钢板通风管道附件的制作与安装、通风管道检测及运输和软管接头制作与安装等7节共144个子目。

（二）风管咬口制作，定额中综合考虑了各种咬口形式，不分单、双咬口及按扣式咬口等，均执行相应定额子目。

对于弧形风管制作、安装，执行相应风管子目，其人工工日和材料用量乘以系数1.12。

（三）整个通风系统设计采用渐缩管均匀送风时，按平均直径（或大边长）执行相应定额子目，其人工工日乘以系数2.5。

（四）风管安装子目中所列的法兰垫料，是按橡胶板编制的，若与设计要求不同时可以换算，其他不变。

使用泡沫塑料时，每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵时，每千克橡胶板换算为闭孔乳胶海绵0.5kg；使用8501密封胶条时，每千克橡胶板换算为8501密封胶条5.13m。

（五）弯头导流叶片制作安装，定额是按单叶片编辑的，如采用香蕉形双叶片，其人工工日和材料用量乘以系数2.5。

（六）普通钢板风管安装（焊接），定额中不包括探伤费用。

（七）净化风管项目中，不包括型钢镀锌费时，如设计要求镀锌时，其费用另计。

（八）静压箱若使用在净化通风系统中，其人工工日乘以系数1.10，材料费乘以系数1.2。

二、工程量计算规则（一）通风管道分直径（或大边长），按展开面积以平方米计算。

检查孔、测定孔、送回风口等所占的开孔面积不扣除。

（二）风管长度一律以图示管的中心线长度为准，不扣除弯头、三通、变径管等异性管件的长度，但应扣除阀门及部件所占长度。

中心线的起止点均以管的中心线交点为准。

（三）检查孔分规格以个计算。

（四）测定孔分类型以个计算。

（五）弯头导流叶片按周长以组计算。

（六）软管接头按其展开面积以平方米计算；柔性连接管分规格以节计算。

（七）静压箱分大边长，按其展开面积以平方米计算，所接风管的开口面积不扣除。

（八）风管运输，按薄钢板通风管道、静压箱、罩类及泛水的展开面积以平方米计算。

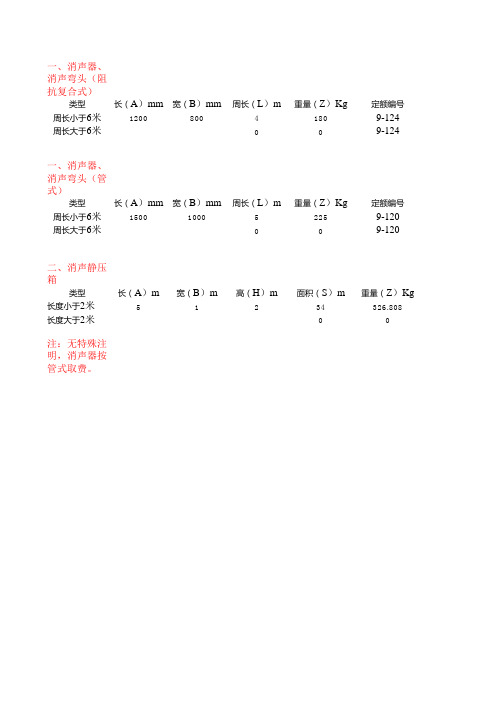

一、消声器、消声弯头（阻抗复合式）
类型长（A）mm宽（B）mm周长（L）m重量（Z）Kg定额编号周长小于6米120080041809-124
周长大于6米009-124
一、消声器、消声弯头（管式）
类型长（A）mm宽（B）mm周长（L）m重量（Z）Kg定额编号周长小于6米1500100052259-120
周长大于6米009-120
二、消声静压箱
类型长（A）m宽（B）m高（H）m面积（S）m重量（Z）Kg 长度小于2米51234326.808
长度大于2米00
注：无特殊注明，消声器按管式取费。

定额人工费定额材料费定额机械费实际人工费实际材料费实际机械费
0.1676880.0652160.00215830.1838411.738880.38844
0.1676880.0652160.002158000
定额人工费定额材料费定额机械费实际人工费实际材料费实际机械费
0.1199880.0403280.01205326.99739.0738 2.711925
0.1199880.0403280.012053000
定额编号定额人工费定额材料费定额机械费实际人工费实际材料费9-170、13-372144.33、29.1131.94、16.4516.41248.03679598.2365713 9-170、13-372144.33、29.1131.94、16.4516.4100
实际机械费2.68145964。
