第八章消声器

第八章消声器
阻性消声器消声量的计算
一、 声波在阻性管道中的声衰减量计算 A.N别洛夫由一维理论推导出阻性直管消声器的声衰减量为
(0 )与0的关系
可见， 阻性直管消声器的消声量与吸声材料的声学性能、 气流通道周长、 气流通道截面面积以及管道长度等因素有关。 增加 L/S 可提高消声量， 对同样大小截面的管道，L/S比值以 长方形为最大， 方形次之， 圆形最小。
管内风量：Q=1200m3/h
解:
(1) 求需要降低的声压级 ⅰ.空压机频谱列入下表第一行; ⅱ.选定消声器的类型： 暂时选直管式消声器(因为D＜300mm)，其直径为d：
d 1.85
c 344 1.85 0.159m f上 4000
因为空压机排风管d=150mm,而算出来的d为159mm,(选用直径越小，对 应的上限频率越大)，所以消声器的直径可取d=150mm。
(2)片式消声器
流量大需要Ф 大，即断面大时，可选用片式消声器 片间距一般≤250mm，片的宽度可任取。
片间距愈小，声波与吸声材料接触的机会愈多，愈大
间距不变，增加片数，可增大过风断面，增加过风量
(3)折板式消声器，如下图所示
Lp 大， 阻力也大， 为了降低阻力，使1、2、3、4、5、6、7点在一直线上即可。
(4)正弦波消声器
Lp 大， 阻力相对小。
5.室式消声器，
声波进入室内多次反射，断面多次变化
Lp大， 阻力大。
适于低速进排风系统消声，通风动力大的条件下。
6. 蜂窝状消声器
每个蜂窝尺寸以小于等于300×300mm为宜。
阻性消声器的设计方法及步骤
1.确定各频带的 Lp ； 2.确定 f 上 、f 下；
消声器的分类
主要是利用吸声材料增大声阻消声器， 阻性消声器

放空消声器计算书

放空消声器计算书

一、已知参数:0.101MPa 3Mpa 339K 0.584m 3/kg 质量流量1618
Nm3/h 2087.22kg/h
450mm 气体密度ρ：
1.29kg/m3二、放空口噪声声压级
162.072783429.7029703
三、消声器参数和消声量计算0.5284.61306076851.584
0.8363520.4415940.2331620.123109P2
P3
P4P5P6633.846971200.4677452273.6134306.0868155.465S1
S2S3S4S5最后一级节流孔板的消声量
24.93191dB(A)
节流板的孔心距取5～1O倍孔径以上，以避免蒸汽扩散后再汇合成大的喷注而产生混合喷注噪声。

最后一层孔板的节流孔直径不宜大于4mm。

2、放空阀前压力接近大气压时，宜选用阻性消声结构；
压降比
所需的节流降压级数N
取整数每一级节流孔板后的压力(Mpa)每一级节流孔板的流通面积(cm2)1、放空阀前压力较高时，宜选用小孔喷注抗性消声和阻性消声复合结构， 消声器的出口压力须在0.185MPa以下；
排气就成为阻塞排空，这时排放口流速达到声速，放空噪声的声功率级符合著名的八次方定律，可得在喷射口90。

方向，离喷口l米处的声压级为：R=P 1/P B
放空阀后气体比容V:
气体流量Q:
放空管直径D:
当放气阀的背压，即消声器的人口压力高于临界压力(P L ／P B ≥ 1.893)时，放空消声器计算书
大气压力P B :
消声器入口压力P 1:
气体温度T:。

【精品】消声器设计

【精品】消声器设计

噪声污染控制工程设计说明1．0原始资料1．1环境噪声的基本情况某厂一大型离心风机位于工业厂场附近、距风机出口左侧100m处有一座办公楼，右侧及前方为菜地。

由于出气口噪声很高，影响工程技术人员及人们的工作效率；另外，风机房内噪声也很高，但操作者经常呆在隔声间内，故机壳和电机的噪声危害不大，可以不予考虑。

鉴于上述情况，可对排气噪声采取控制措施。

风机、办公楼的平面布置图如图1-0。

图1-0：风机、办公楼的平面布置图在办公楼窗前1m处测得的环境噪声如下表所示：1．2离心风机的基本情况大型离心风机K2－73－02No32F风机的性能参数：功率为2500kw，风量为9500 m3/h，风机叶片数＝12，转数n为600r/min。

出风口为直角扩散弯头，出口呈3 m×3 m的正方形。

在风机排风口左侧45°方向1m处，测得A声级为109dB，其倍频带声压级如下表所示。

1．3有关标准和设计规范说明本设计重所参考的标准同设计规范均以《工业企业噪声设计规范》GBJ87-85、《城市区域环境噪声标准》GB3069-2008为基准。

1．4设计任务1)设计一消声器使得风机排风口左侧45°方向1m 处的A 声级降为75dB 。

2)根据环境标准的要求，检验在办公楼窗前1m 处，根据所采用的消声器能否满足该功能区的声环境要求。

2．0消声器的设计计算2．1消声器的选择阻性消声器是利用气流管道内的不同结构形式的多孔吸声材料吸收声能来降低噪声的消声器。

片式消声器适用风量大，结构简单，中高频消声性能优良，气流阻力也小。

从本设计的风量Q=9500m 3/h 、频率来看，可选定片式的阻性消声器。

2． 2消声量的计算根据ISO 提出的用A 声级作为噪声评价标准，当A 声级Lp 大于75dB （A ）时：5575570Lp NR NR Lp dB=+=-=-=因为 所以根据NR ＝70查NR 曲线，找各倍频处的声压级，将结果写于噪声设计表的第二行 2．3消声器的面积与通道结构的确定根据设计数据气流速度宜小于8m/s,所以本设计选取V=6m/s 消声器的总面积：m V Q S 44.0636009500=⨯==设计选用3个通道，则单个气流通道面积S 1：m 147.0344.0n S S 1===2 根据经验片式消声器的片距宜取100～200mm ，片厚宜取100～150mm,在本设计中设片距b 1＝110mm 、片厚b 2＝150mm 。

声环境学院：阻性消声器的设计

声环境学院：阻性消声器的设计

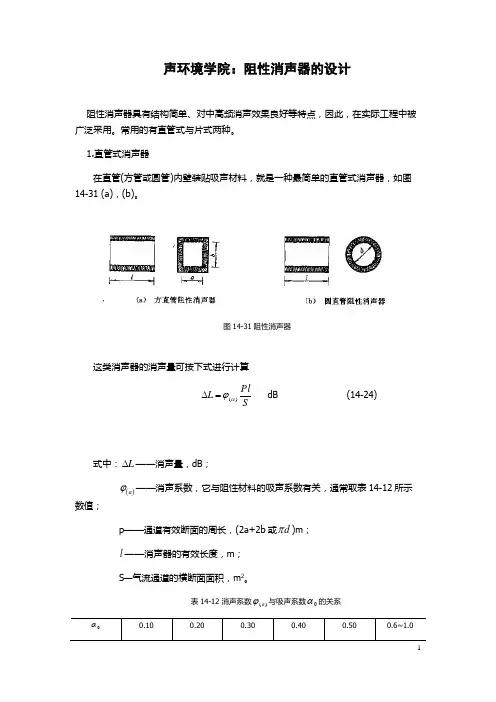

声环境学院：阻性消声器的设计阻性消声器具有结构简单、对中高频消声效果良好等特点，因此，在实际工程中被广泛采用。

常用的有直管式与片式两种。

1.直管式消声器在直管(方管或圆管)内壁装贴吸声材料，就是一种最简单的直管式消声器，如图14-31 (a)，(b)。

图14-31阻性消声器这类消声器的消声量可按下式进行计算SPlL )(αϕ=∆ dB (14-24)式中：L ∆——消声量，dB ；()a ϕ——消声系数，它与阻性材料的吸声系数有关，通常取表14-12所示数值；p ——通道有效断面的周长，(2a+2b 或d π)m ；l ——消声器的有效长度，m ；S —气流通道的横断面面积，m 2。

表14-12 消声系数)(a ϕ与吸声系数0α的关系上式反映了如下规律：吸声材料表面积和材料吸声系数越大，气流通道的有效面积越小，消声量就越大。

【例题14-4】 设在断面尺寸为400mm×600mm 管道内壁，装厚度为50mm 的吸声材料，该材料对250Hz 的0α＝0.5。

如该频率所需的消声量为8dB ，求所需消声管道的长度。

[解] 参看图14-30，根据条件有： a ＝0.4—2×0.05＝0.3m 。

b ＝0.6—2×0.05＝0.5m P ＝2a+2b ＝1.6mS ＝0.3×0.5＝0.15m 2 查表得 ()a ϕ＝0.75，根据式14-24计算得0.16.175.015.08=⨯⨯=l m实际上，消声系数不仅与材料的吸声系数有关，它还与材料(结构)的声阻抗率、吸收频率以及通道断面积等因素有关。

当吸声系数较大、频率较高、通道断面较大时，理论计算的误差较大，一般较实测值高。

持别是通道断面较大时，高频声波以窄声束形式沿通道传播，致使消声量急剧下降。

如将消声系数明显下降时的频率定义为上限失效频率f c ，则Dcf c 8.1= Hz (14-25) 式中：c ——空气中的声速，m/s ；D ——通道断面边长平均值，m;如断面为矩形，则为(a+b)/2；如为圆形即为直径。

小孔消音器设计计算

小孔消音器设计计算

1 6.46
2 7.96
3 8.9

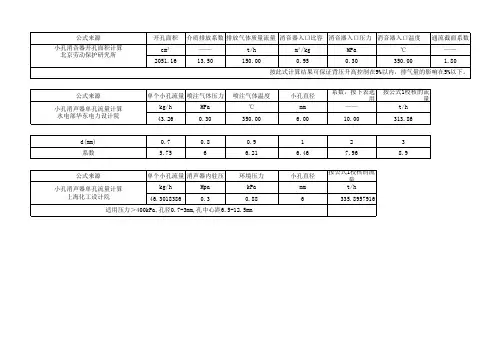

公式来源 小孔消声器单孔流计算 上海化工设计院
单个小孔流量 消声器内驻压 kg/h 46.3018386 Mpa 0.3
环境压力 kPa 0.88
小孔直径 mm 6
按公式1校核的流量 t/h 335.8957916
适用压力＞400kPa,孔径0.7-3mm,孔中心距6.5-12.5mm
公式来源 小孔消音器开孔面积计算 北京劳动保护研究所
开孔面积 cm² 2051.16
介质排放系数 排放气体质量流量 消音器入口比容 消音器入口压力 消音器入口温度 —— 13.50 t/h 150.00 m³/kg 0.95 MPa 0.30 ℃ 350.00
通流截面系数 —— 1.80
按此式计算结果可保证背压升高控制在9%以内，排气量的影响在5%以下。
公式来源 小孔消声器单孔流量计算 水电部华东电力设计院
单个小孔流量 喷注气体压力 kg/h 43.26 MPa 0.30
喷注气体温度 ℃ 350.00
小孔直径 mm 6.00
系数，按下表选用 按公式1校核的流量 —— 10.00 t/h 313.86
d(mm) 系数
0.7 5.75
0.8 6
0.9 6.21

消音器计算说明书

消音器计算说明书

消音器计算说明书位号：HX-6465计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器41371170.1以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。

根据相关环保卫士标准，我们需要将消声器后A声级降到85dB（A)以下。

所需消音量如下：△LA=90-85=5dB(A)；及消声器最低消音量不得小于5dB（A)。

消声片长度我们设计为L=1.0m；根据△LAo=ψ×a o×（P/S）×L△LAo=1.2×0.8×（1.33/0.085）×1=18.4dB(A)＞5dB(A)。

消声后：△Lo=90-18.4=71.6dB(A)故消音量满足设计要求。

2、消声器外筒钢板采用5mm厚的钢板；根据质量定理可以计算出隔音量为28dB（A)；28dB（A)＞5dB(A)满足消声器设计要求。

3、消声器上限频率：消声器通道宽度我们设计为0.15m,经计算消声器上限截止频率为3594H Z。

倍频带为4000~8000的声功率为80dB（A)＜85dB（A)；故消声器宽度符合设计要求。

4、消声器下限频率：吸声片宽度我们设计为0.1m,经计算消声器下限截止频率为78H Z。

计算发现消声器对频率低于78H Z倍频带消音效果稍差；但是我们可以通过提高消声器的整体消音量（18.4dB(A)）来满足低频消音量的要求。

5、气体流速对消声量影响：消声器总流通面积为0.17m2,计算流速为10.8m/s。

△Lo"=△Lo(1+M)-2△Lo"=71.6(1+0..032)-2=72.8dB(A)。

△Lo"＜85dB(A)故消声器满足设计要求。

位号：HX-6402计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器63406229.60.5以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。

小孔消音器设计计算

小孔消音器设计计算

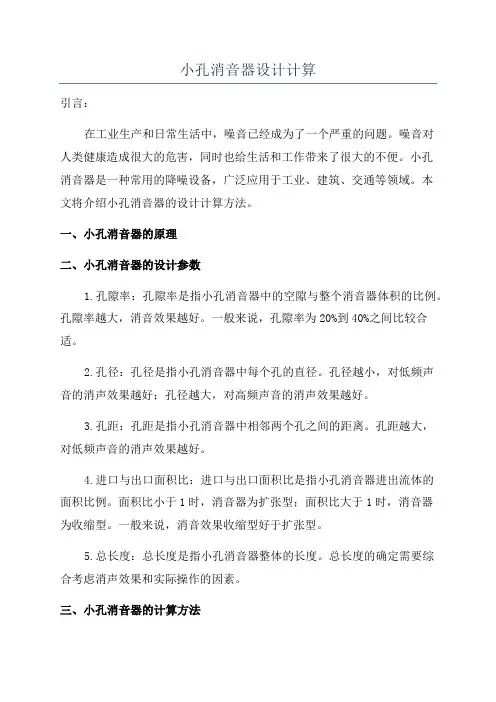

小孔消音器设计计算引言：在工业生产和日常生活中，噪音已经成为了一个严重的问题。

噪音对人类健康造成很大的危害，同时也给生活和工作带来了很大的不便。

小孔消音器是一种常用的降噪设备，广泛应用于工业、建筑、交通等领域。

本文将介绍小孔消音器的设计计算方法。

一、小孔消音器的原理二、小孔消音器的设计参数1.孔隙率：孔隙率是指小孔消音器中的空隙与整个消音器体积的比例。

孔隙率越大，消音效果越好。

一般来说，孔隙率为20%到40%之间比较合适。

2.孔径：孔径是指小孔消音器中每个孔的直径。

孔径越小，对低频声音的消声效果越好；孔径越大，对高频声音的消声效果越好。

3.孔距：孔距是指小孔消音器中相邻两个孔之间的距离。

孔距越大，对低频声音的消声效果越好。

4.进口与出口面积比：进口与出口面积比是指小孔消音器进出流体的面积比例。

面积比小于1时，消音器为扩张型；面积比大于1时，消音器为收缩型。

一般来说，消音效果收缩型好于扩张型。

5.总长度：总长度是指小孔消音器整体的长度。

总长度的确定需要综合考虑消声效果和实际操作的因素。

三、小孔消音器的计算方法1.孔隙率的计算：孔隙率可以通过以下公式来计算：孔隙率=(孔径*孔数)/(小孔消音器截面积)2.孔径和孔距的确定：孔径和孔距的确定需要根据具体的噪音频率和预期的消声效果来选择。

一般来说，当噪音频率较低时，选择较小的孔径和较大的孔距，可以取得较好的消声效果。

3.进口与出口面积比的选择：进口与出口面积比的选择需要结合实际工况和消声要求来确定。

一般来说，进口与出口面积比小于1时，消音器为扩张型；面积比大于1时，消音器为收缩型。

4.总长度的计算：总长度的计算需要综合考虑消声效果和实际操作的因素。

一般来说，当总长度增加时，消声效果会更好。

结论：。

消声器声学计算书

消声器声学计算书

81 -23 25 -7 27 22 3 48.6 118 14 25 -15 24 0.1 0 49 68
163 -28 28 -7 27 20 3 43.2 235 -3 28 -15 10 0.1 0 43 65
326 -32 32 -7 27 20 3 41.2 471 -15 32 -15 2 0.1 0 41 63
6.1 Nstr=fmde/v 气流噪声 Lw=Lwc+10lg⊿ f+30lgde+50lgv 6.2 Lwc 6.3 10lg⊿f 6.4 30lgde 6.5 50lgv 6.6 Lw=6.2+6.3+6.4+6 .5 无内衬长方形 6.7 弯头 6.8 噪声总和 7.1 Nstr=fmde/v 送 风 口 散 流 器 的 噪 声 7.2 Lwc 气流噪声 Lw=Lwc+10lg⊿ f+30lgde 7.3 10lg⊿f 7.4 30lgde 7.5 Lw=7.2+7.3+7.4 7.6 S=0.1 7.7 ⊿L按风口在 7.8 气流噪声总和
弯 头 的 噪 声
噪声自然衰减 气流噪声总和
2.1 Lwc 10 2.2 50lgv 28 气流噪声 2.3 10lgS 2 过直 Lw=Lwc+50lgv+10 -5 2.4 修正值 管风 lgS+修正值 2.5 道的 34 Lw=2.1+2.2+2.3+2 噪声 .4 查表每m衰减 0.03 2.6 噪声自然衰减 量 2.7 总衰减量 1.3 53.7 2.8 噪声总和 噪声总和 3.1 Nstr=fmde/v 3.2 Lwc 3.3 10lg⊿f 3.4 30lgde 3.5 50lgv 3.6 Lw=3.2+3.3+3.4+3 .5 3.7 S1/S2 3.8 气流噪声总和 4.1 根据经验 4.2 气流噪声总和 18 -3 16 0 28 41 3 51 8 43

消声器计算表

消声器计算表
105 4.2E+10 101.9 1.9E+10 91.3 1.5E+09 81.6 1.4E+08 77.3 4.2E+07 72.6 1E+07 68.1 2398833 62.4 380189
85.6 93
112.1 128.3 110.3 99.6 110.8 94.3 98.5 89.7
共振LIL
吸声 LTL
四分一 LTL
f
共振
LTL
1/3倍频程
30
10
50
12.5
75
0.0
0.0
0.0
0.0 16
100
0.0
0.0
0.0
0.0 20
110
-0.1
0.0
0.0
0.2 25
125
-0.1
0.0
0.0
0.3 31.5
150
-0.2
0.0
0.0
0.5 40
175
-0.3
0.2
0.0
8.1
-0.4 7.2
8.2
-0.4 8.7
5.3
A声级转换
计算 LIL总
换成LA (A声级)
变A声级 换算值
插入20* LOG(Z3Yf 扩插LIL
9.12E-08
-70.4
4.57E-07
2.14E-06 8.91E-06 115.3 11502423
113.3 24808071
-63.4
-56.7 -50.5 -44.7
0.0
4.9 100
100
0.0
5.7 125
150
0.0
7.7 160

第三章消声器的设计与计算17

第三章消声器的设计与计算17

第三章消声器的设计与计算17本章将详细介绍消声器的设计与计算方法。

消声器是用于降低噪音和减少振动的装置，广泛应用于各种场合。

正确设计与计算消声器是保证其有效性和可靠性的关键。

本章旨在通过介绍相关的理论知识和计算方法，帮助读者更好地理解和应用消声器。

消声器是一种能够减少或消除噪音的装置。

它通过一系列工艺和设计原理来降低噪音的传播或抑制噪音源的产生。

消声器被广泛应用于各个领域，包括工业设备、交通工具、建筑物等。

消声器可以根据其使用方式和结构特点进行分类。

下面介绍几种常见的消声器类型：隔声型消声器：隔声型消声器通过设置隔音屏障来隔离噪音源和环境，阻断噪音的传播路径。

常见的隔声型消声器有噪声围挡、隔音墙等。

吸声型消声器：吸声型消声器利用吸声材料吸收噪音的能量，将其转化为热能或其他形式的能量。

常见的吸声型消声器有吸音板、吸音棉等。

反射型消声器：反射型消声器通过改变噪音的传播方向和路径来减少噪音的传播。

常见的反射型消声器有声屏障、反射板等。

惰性型消声器：惰性型消声器利用惰性材料的高密度和刚性来阻止声波的传播。

常见的惰性型消声器有消声罩、消声罩壳体等。

这些消声器类型有着不同的适用场景和设计原则。

在实际应用中，根据具体的噪音问题和需求，选择合适的消声器类型可以达到最佳的噪音控制效果。

3.2 消声器的设计原理本节将详细介绍消声器的设计原理和关键要素。

消声器是一种能够降低噪音级别的装置。

其设计原理基于声学和工程学的理论，旨在减少噪音的传播和反射。

下面将介绍消声器设计的关键要素：噪音特性分析：在设计消声器之前，需要先了解噪音源的特性，例如频谱成分、声压级等。

通过分析噪音的特点，可以选择合适的消声器类型和参数。

声学吸声材料：消声器中常使用吸声材料来减少噪音的反射。

吸声材料的选择应考虑其吸声性能、耐久性和成本等因素。

腔体设计：消声器通常包含一个或多个腔体。

腔体的设计要考虑空间限制、噪音源位置和消声效果等因素。

合理的腔体设计可以使消声器更有效地消除噪音。

消音器设计计算书

消音器设计计算书

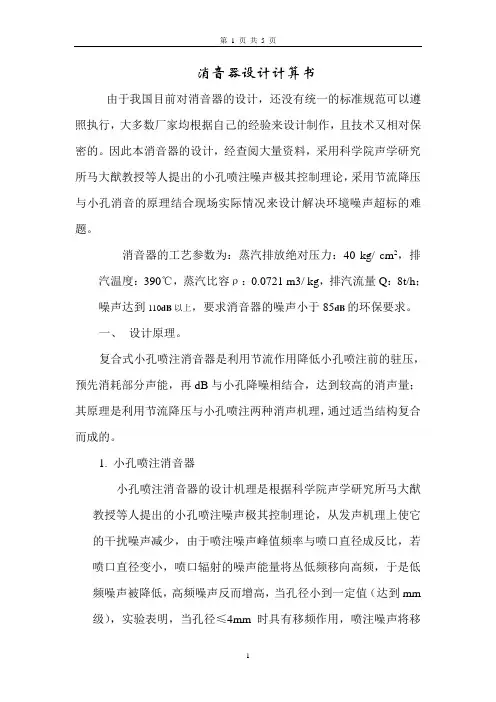

消音器设计计算书由于我国目前对消音器的设计，还没有统一的标准规范可以遵照执行，大多数厂家均根据自己的经验来设计制作，且技术又相对保密的。

因此本消音器的设计，经查阅大量资料，采用科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论，采用节流降压与小孔消音的原理结合现场实际情况来设计解决环境噪声超标的难题。

消音器的工艺参数为：蒸汽排放绝对压力：40 kg/ cm2，排汽温度：390℃，蒸汽比容ρ：0.0721 m3/ kg，排汽流量Q：8t/h；噪声达到110dB以上，要求消音器的噪声小于85dB的环保要求。

一、设计原理。

复合式小孔喷注消音器是利用节流作用降低小孔喷注前的驻压，预先消耗部分声能，再dB与小孔降噪相结合，达到较高的消声量；其原理是利用节流降压与小孔喷注两种消声机理，通过适当结构复合而成的。

1. 小孔喷注消音器小孔喷注消音器的设计机理是根据科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论，从发声机理上使它的干扰噪声减少，由于喷注噪声峰值频率与喷口直径成反比，若喷口直径变小，喷口辐射的噪声能量将丛低频移向高频，于是低频噪声被降低，高频噪声反而增高，当孔径小到一定值（达到mm 级），实验表明，当孔径≤4mm时具有移频作用，喷注噪声将移到人耳不敏感的频率范围（听觉最敏感的区域250~5000赫兹）；根据这一机理将一个大的喷口改为许多小孔来代替，便能达到降低可听声的目的。

从实用角度考虑，孔径不能选得过小，因为过小的孔径不仅难于加工，同时易于堵塞，影响排汽。

一般选用直径1~3mm的小孔为宜。

2.节流降压消音器节流降压消音器是利用节流降压原理而制成的。

根据排汽流量的大小，适当设计通流截面，使高压气体通过节流孔板时，压力都能最大限度地降低到临界值。

这样通过多级节流孔板串联，就能把排空的一次压降分散到若干个小的压降。

由于排汽噪声功率与压力降的高次方成正比例，所以把压力突变排空改为压力在消音器内就逐渐降下来再排空，这样能使消音器内流速控制在临界流速下，不致产生激波噪声，压力在最大限度地降到临界值，使消音器获得较好的消声效果。
