河南省电力行业技能等级评价实操考核题库

本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。

题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.对电机轴承润滑的检查,( )电动机转轴,看是否转动灵活,听有无异声。

A.通电转动B.用手转动C.用其他设备带动答案:B2. 变压器变换分接位置以进行调压所采用的开关称为( )。

A.空气开关B.隔离开关C.分接开关答案:C3. 测量直流电压时必须( )。

A.红表笔接高电位B.黑表笔接正极C.可随意接D.将表串在电路中答案:A4. ( )操作机构必须应用直流电源。

A.手力B.手动弹簧储能C.电动弹簧储能D.电磁答案:D5. 三个阻值相等的电阻串联时的总电阻是并联时总电阻的( )倍。

A. 6B.9C. 3答案:B6. 高压电气设备的故障应该采用的方法是( )A.立即处理B.暂时处理C.延迟处理D.不处理答案:A7. 开启式干式变压器小容量的采用( )冷却方式。

A.空气自冷式B.风冷式C.空气自冷式冷式答案:A8. 正弦波振荡器的振荡频率f取决于( )。

A.反馈强度B.反馈元件的参数C.放大器的放大倍数D.选频网络的参数答案:D9. 测量电动机线圈对地的绝缘电阻时，摇表的“L”“E”.两个接线柱应( )。

A.“E”接在电动机出线的端子，“L”接电动机的外壳B.“L”接在电动机出线的端子，“E”接电动机的外壳C.随便接，没有规定答案:B10. 作为电力线路短路保护用的高压熔断器型号为( )。

A.RNZB.RN2C.RN3D.RN4答案:C11. 三相桥式半控整流电路中最大导通角是( )。

A.120°B.180°C.210°D.360°答案:A12. 当接地电阻测量仪刻度盘调至最小刻度时，指针仍不能拉回中心线，应将倍率标度( )A.调小一档B.调大一档C.重新校正零位D.检查指针位置答案:A13. 由误差测量装置的最小分度值所引起的测量误差，不得大于被检电流互感器允许误差的( )。

本套试卷为电工精选题库，总共200道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题100道，判断题100道）一、单选题(共计100题,每题1分)1.同步电动机不能自行启动，其原因是( ).A.本身无启动转矩B.励磁绕组开路C.励磁绕组串电阻D.励磁绕组短路答案:A2. 当变压器比例小于1时，变压器是( )变压器。

A.升压B.降压C.隔离D.双圈答案:A3. 确定电动机补偿电容的无功容量，常用( )。

A.Qc=√3U线*I线*sinfiB.Qc=3U相*I空*sinfiC.Q=√(S^2-p^2)D.Qc=√3U线*I空(电动机空载电流)答案:D4. 电动势的单位是( )。

A.伏特B.瓦特C.焦耳D.库仑答案:A5. 接地线用圆钢连接，圆钢搭焊长度不得小于圆钢直径的( )倍，并应两边施焊。

A.2；B.4；C.6；D.8；答案:C6. 胸外按压法要以均勾速度进行，每分钟至少( )次，按压和放松时间相等。

A.60B.80c.90D.100答案:D7. 变压器的储油柜位于变压器油箱的( )，通过气体继电器与油箱相通。

A.上方B.下方C.内部答案:A8. ( )纠正常情况下没有断开的备用电源或备用设备,而是作业在分段母线状况,靠分段断路器获得彼此备用。

A.明备用B.冷备用C.暗备用答案:C9. 《供电营业规则》规定，用户连续( )不用电，也不办理暂停用电手续者，供电局即予以消户，再用电时按新装办理。

A.3个月B.6个月C.9个月D.12个月答案:B10. 金属导体的电阻值随温度的升高而( )。

A.增大B.减小C.不变答案:A11. 电弧温度可高达( )℃A.10008.2000C.4000D.8000答案:D12. 漏电保护器后方的线路只允许连接( )线。

A.该用电设备的工作零线B.PEC.PEND.地答案:A13. 线路或设备的绝缘电阻的测量是用( )测量。

A.万用表的电阻档B.兆欧表C.接地摇表D.电桥答案:B14. 避雷线一般为35～70mm2的( )，是悬挂在高空的接地导线。

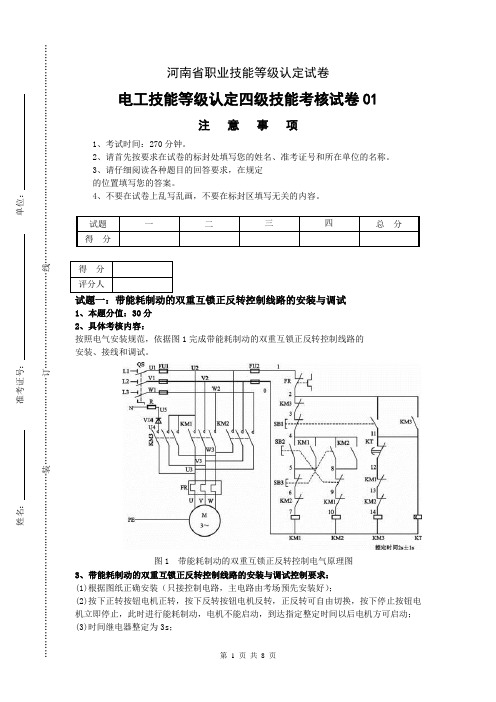

河南省职业技能等级认定试卷电工技能等级认定四级技能考核试卷01注 意 事 项1、考试时间：270分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定 的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

试题 一 二 三 四 总 分 得 分得 分 评分人试题一：带能耗制动的双重互锁正反转控制线路的安装与调试1、本题分值：30分2、具体考核内容：按照电气安装规范，依据图1完成带能耗制动的双重互锁正反转控制线路的 安装、接线和调试。

图1 带能耗制动的双重互锁正反转控制电气原理图3、带能耗制动的双重互锁正反转控制线路的安装与调试控制要求： (1)根据图纸正确安装（只接控制电路，主电路由考场预先安装好）；(2)按下正转按钮电机正转，按下反转按钮电机反转，正反转可自由切换，按下停止按钮电机立即停止，此时进行能耗制动，电机不能启动，到达指定整定时间以后电机方可启动； (3)时间继电器整定为3s ；姓名： 准考证号： 单位：……………………………………………………装…………………………订……………………………线…………………………………………………………………4、考核要求：(1)请考生考试前15分钟内根据图1选择元件并对其进行检测，有损坏元件向考评员申请更换；(2)按照电气安装规范，正确完成带能耗制动的双重互锁正反转控制线路的安装和接线，导线连接需紧固、布局合理，导线要进线槽；(3)热继电器和三相电机连接部分要求有线号管、压接线针或线叉工艺；(4)连接电源、电动机及按钮的外接引出线必须经接线端子连接；(5)通电调试，达到控制要求；(6)所有操作符合行业安全文明生产规范。

5、回答问题：设备安装环境为一般环境（由考评员任选二题）：(1)负载为7.5KW的三相异步电机，主电路应该选择（）mm2的铜导线。

(2)负载为11KW的三相异步电机，应选额定电流为（）的交流接触器。

河南省职业技能等级认定试卷电工技能等级认定三级技能考核试卷样卷注 意 事 项1、考试时间：260分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

试题1：T68镗床（或同等难度设备）电气控制线路故障检查、分析及排除 一、本题分值：20分 二、考试时间：60分钟 三、具体考核内容：电气控制线路（见工位无故障点图纸）故障检查、分析及排除。

四、考核要求：1、本试题重在考核学生的识图能力及排除故障的方法及分析故障排除的逻辑思维；2、排除电气控制线路中的2个故障，主电路1个故障，控制电路1个故障（每次排除1个）；3、对设备进行操作，观察运行状况，并对故障现象进行描述（指机床故障现象，不是交流接触器动作情况）；4、根据故障现象对设备故障进行分析，并写出2个故障点的排除过程；5、根据故障点并对照设备电气原理图，正确、规范画出故障点局部电路图，并标明故障点位置；6、所有操作符合行业安全文明生产规范。

五、请写出电气控制线路故障现象 1、第1个故障现象描述：姓名： 准考证号： 单位：…………………………………………………装…………………………订……………………………线…………………………………………………………………2、第2个故障现象描述：六、请写出电气控制线路故障排除过程：1、第1个故障点的排除过程描述2、第2个故障点的排除过程描述七、请画出故障点局部电路图：1、画出第1个故障点的局部电路图2、画出第2个故障点的局部电路图试题2：多种液体混合PLC控制系统设计、安装与调试一、本题分值：30分二、考试时间：80分钟三、具体考核内容：用PLC进行多种液体混合控制系统的设计、安装与调试。

四、多种液体混合控制系统设计要求：1、多种液体混合控制系统示意图如图1所示：(1)电磁阀YV1、YV2控制流入液体A、B，电磁阀YV3控制流出液体C；(2)H、M、L为高、中、低3个液位感应器；(3)M为搅拌电机。

本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。

题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.防爆场所电气线路的敷设,固定敷设的电力电缆应采用( )。

A.铠装电缆B.非燃性胶护套电缆C.非铠装电缆D.护套电缆答案:A2. 在变配电所内工作时，工作许可人应会同( )到现场检查所做的安全措施是否完备，可靠，并检验，证明，检修设备确无电压。

A.工作负责人B.运行值班人员C.工作票签发人答案:A3. 在采用多级熔断器保护中,后级的熔体额定电流比前级大,目的是防止熔断器越级熔断而( )。

A.减小停电范围B.查障困难C.扩大停电范围答案:C4. 击穿现象是指绝缘物在强电场的作用下被破坏，丧失了绝缘性能，这就叫( )击穿现象。

A.电；B.化学；C.热；D.机械；答案:A5. 静电防护的措施比较多,下面常用又行之有效的可消除设备外壳静电的方法是( )。

A.接地B.接零C.串接答案:A6. 不属于线路金具的是( )。

A.悬垂线夹B.耐张线夹C.避雷线D.避雷线支架答案:C7. 变压器的绕阻一般用绝缘纸包的~线或( )绕制而成。

A.铝线B.绝缘C.硅钢片8. 弹簧储能操动机构是在合闸时，( )释放已储存的能量将断路器合闸。

A.合闸线圈B.合闸电源C.合闸弹簧答案:C9. 一般钳形电流表是由一个电流互感器和一个交流( )的组合体。

A.电压表B.电流表C.频率表D.万用表答案:B10. 电机在正常运行时的声音,是平稳.轻快.( )和有节奏的。

A.尖叫B.均匀C.摩擦答案:B11. 负荷开关与熔断器配合运用时,由熔断器起( )效果。

A.堵截正常负荷电流B.短路维护C.倒闸操作答案:B12. 电压继电器使用时其吸引线圈直接或通过电压互感器( )在被控电路中。

A.并联B.串联C.串联或并联答案:A13. 对于有分路电阻的阀型避雷器，当分路电阻断裂时，其电导电流怎样变化( )。

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.开关箱中设置刀型开关DK.断路器KK.漏电保护器RCD,则从电源进线端开始其联系次序应依次是( )A.DK-KK-RCDB.DK-RCD-KKC.KK-RCD-DKD.RCD-KK-DK答案:A2. 人体在电磁场作用下，由于( )将使人体受到不同程度的伤害A.电流B.电压C.电磁波辐射答案:C3. ( )线的主干线上不允许装设断路器或熔断器。

A.0.5mA;B.2mA;C.5mA;D.10mA.答案:D4. BFN1系列负荷开关一般使用( )操动机构。

A.手动操动B.弹簧储能C.液压D.电磁答案:B5. 民用照明电路电压是以下哪种?( )A.先施行停电安全办法，再在高压电动机及其隶属设备的回路上进行检修作业。

B.检修作业完结，需通电试验高压电动机及其启动设备时，先让全部作业人员撤离现场，再送电试运转。

C.在运转的高压电动机的接地线上进行检修作业。

答案:C6. 由电引起的火灾是由于电流的( )效应造成的。

A.物理B.化学C.热D.涡流答案:C7. 为保证信号继电器能可靠动作，应保证检测信号电流不小于继电器额定电流的( )倍。

A. 1.25B. 1.5C. 2.5答案:B8. 线路验电应逐相进行。

同杆架起的多层电力线路验电时,先( ),先验基层后验上层。

A.验低压B.验高压或低压C.验低压后验高压答案:C9. 保护接地用于中性点( )供电运行方式。

A.直接接地B.不接地C.经电阻接地D.电感线圈接地答案:B10. 安全绳的试验静拉力为( )。

A.980NB.1470NC.1765ND.2205N答案:D11. 正弦交流电流的波形图描绘的是电流的大小和方向随( )变化的曲线。

A.电压B.电动势C.频率D.时间答案:D12. 同材料同长度的电阻与截面积的关系是( )。

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.( )适用于各种不接地配电网。

A.工作接地B.保护接地C.保护接零D.工作接零答案:B2. 磁导率μ的单位为( )。

A.H/mB.H·mC.T/mD.Wb·m答案:A3. 现行电价制度是由电价种类.计价方式.电压等级等内容组成，并且对不同( )的用电规定不同的价格。

A.规模B.业务C.性质D.制度答案:C4. 并联型开关稳压电路中，储能电感与负载( )。

A.并联B.串联C.混联D.开路答案:A5. 特种作业操作证有效期为( )年。

A.12B.8C. 6答案:C6. 异步电动机工作在发电状态时，其转差率的范围是( )A.s＝1B.s＞0C.s＜0D.s＝0答案:C7. 当设备发生碰壳漏电时,人体接触设备金属外壳所造成的电击称作( )电击。

A.静电B.直接接触C.间接接触8. 兆欧表的E端接( )。

A.地8.线路C.相线D.正极答案:A9. 在配电线路中，熔断器作过载保护时，熔体的额定电流为不大于导线允许载流量( )A. 1.25B. 1.1C.0.8答案:C10. 高压隔离开关在进行交流耐压试验时，试验合格后，应在5秒钟内均匀地将电压下降到试验值的( )％以下，电压至零后拉开刀闸，将被试品接地放电。

A.10B.40C.50D.25答案:D11. 某变电站电压互感器的开口三角形侧B相接反，则正常运行时，如一次侧运行电压为110kV，开口三角形的输出为( )。

A.OVB.10OVC.200VD.220V答案:C12. 熔断器的额定电流是指( )电流。

A.熔体额定B.熔管额定C.其本身的载流部分和接触部分发热所允许通过的D.被保护电器设备的额定答案:C13. 变压器一.二次侧电压有效值之比可以近似地认为等于( )之比。

本套试卷为电工精选题库，总共200道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题100道，判断题100道）一、单选题(共计100题,每题1分)1.在与非门F=两端输入端A.B中，当A=0时，则输出端F为( )。

A.0B. BD.1答案:D2. 电流互感器的外皮最高答应温度为( )A.60℃B.75℃C.80℃答案:B3. 手持行灯电压不准超过( )V。

在特别潮湿或周围均属金属导体的地方工作时，如在汽包.凝汽器.加热器.蒸发器.除氧器以及其他金属容器或水箱等内部，行灯的电压不准超过()V。

A.12，24B.24，24C.36，24D.36，12答案:D4. 接地装置的焊接，扁钢与扁钢搭接长度为扁钢宽度的( )倍。

A. 1.5B. 2C. 2.5答案:B5. 间接触电是由电气设备故障条件下的接触电压或( )形成的。

A.跨步电压B.跨步电流C.接触电流答案:A6. 电动机过负荷保护装置，当采用热继电器，其电流整定值为电动机额定电流的( )A.100%B.125%C.150%D.200%答案:A7. 高压器保护属于按( )分类。

A.被保护的对象B.保护原理C.保护所起作用答案:A8. 电力电缆停电超过一个星期但不满一个月时，重新投入运行前应摇测其绝缘电阻值，与上次试验记录比较不得降低( )，否则须做直流耐压试验。

A.10％B.20％C.30％D.40％答案:C9. 下列电缆编号归于35kVI段电压互感器间隔的是( )。

A.2UYHB.1UYHC.2YYH答案:B10. 《建筑施工企业安全生产许可证管理规定》指出，国家对建筑施工企业实行( )制度。

A.安全生产许可B.封闭管理C.群防群治D.安全生产教育答案:A11. 在锅炉.金属容器.管道内等工作地点狭窄场所.应使用Ⅲ类工具或装设额定漏电动作电流不大于()，额定漏电动作时间不大于0.1S漏电保护器的Ⅱ类工具。

A.30mA；B.15mA；C.10mA；D.6mA；答案:B12. 二极管两端加上正向电压时( )。

电力系统河南省电力企业职业技能大赛题库（单选题）二试卷(练习题库)1、依据2023版国际心肺复苏指南，除溺水外，胸外心脏按压、畅通气道、人工呼吸的操作顺序是( )2、热机械引起的变形、损伤是由( )原因引起的。

3、交联聚乙烯绝缘电缆在冬季天气过冷时敷发生器、T-902电力电缆故障测距仪、兆欧表、( )、听音器等。

13、低压配电网中所有为JKLGYJ的导线，表示( )导线。

56、在成盘包装的电缆上进行导体直流电阻测量时，被试品应置于室内至少( )h后再测试。

57、运输时，不允许将电缆( )运输。

58、抢救触电者，采取的正确方法是( )59、制作10kV电力电缆中间接头，冬季施工气温低于( )摄氏度时，应预先加热电缆。

60、配电工作，需要将__线路、。

66、 1kV电力电缆终端剥除绝缘层，压接接线端子时将电缆端部接线端子孔深加( )mm长的绝缘剥除，擦67、 __试验过程中，变更接线或试验结束，应断开试验电源，并将升压设备的__部分( )68、水下电缆敷设时，若敷设路径很短，水深较浅、电缆自重大，应选用( )敷缆。

69、使用机械牵引杆件上山时，应将杆身绑牢，钢丝绳不得触磨岩石或坚硬地面，牵引路线两侧( )70、同一通道的地下电缆数量众多，电缆沟不足以容纳时，应采用( )。

71、依据2023版国际心肺复苏指南，以下关于成人心肺复苏描述错误的是( )72、为了减小热机械力在电缆末端的推力影响，电缆在接近终端头处敷设成( )。

73、 1kV及以下热缩式电力电缆终端制作剥除内护套时用刀子横向切一环形痕，深度不超过内护套厚度的(74、配电室设备送电前，继电保护或自动跳闸机构必须( )。

75、 SF6气体具有优良的( )性能，故非常适用于__断路器中。

76、 1kV及以下热缩式电力电缆终端制作，外护套剥除应分( )次进行。

77、发现金属套腐蚀变色，应采取有效措施确保将水分除去，或将含有水分的那部分电缆( )。

78、电缆的抽样试验时对导体直流电阻可在整盘电缆上或( )试样上进行测量。

本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。

题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.低压电缆的结构主要包括导体.绝缘层和( )三部分。

A.外包层；B.内包层；C.金属层；D.保护层；答案:D2. 钳形电流表是利用( )的原理制造的。

A.电压互感器B.电流互感器C.变压器答案:B3. 35kV线路两回或多回线路的不同回路不同相导线间的距离不应小于( )。

A.2mB.3mC.4mD.5m答案:B4. 低压电器按其动作方式又可分为自动切换电器和( )电器。

A.非自动切换B.非电动C.非机械D.自动切换答案:A5. 一般电力变压器的电压高，其容量一定( )。

A.小B.大C.不确定答案:B6. 在灰砂较多的场所应选用( )电动机。

A.防护式B.封闭式C.开启式D.绕线式答案:B7. rgC型高压开关柜最多由( )个标准单元组成，超过时应分成两部分。

A.3;B.4;C. 5.答案:C8. 硅稳压管稳压电路中，若稳压管稳定电压为10V，则负载电压为( )A.等于10VB.小于10VC.大于10VD.无法确定答案:A9. AN代表变压器的冷却方式是( )。

A.干式自冷B.干式风冷C.油侵自冷答案:A10. 在电路中,既有电阻的并联,又有电阻的串联,这样的电路称为( )电路。

A.串联B.并联C.混联答案:C11. 为了避免静电火花造成爆炸事故,凡在加工运输,储存等各种易燃液体.气体时,设备都要( )。

A.分别隔离B.妥善接地C.各设备外壳电气连接答案:A12. 配电设备停电检修时，应使用( )。

A.电力线路第二种工作票B.电力线路第一种工作票C.低压工作票答案:B13. 跌落式熔断器在短路电流通过后，装在管子内的熔体快速( )断开一次系统。

A.切断B.熔断C.跳闸答案:B14. 人体触电时，随着通电时间增长，能量累加，一般认为通电时间与电流的乘积大于( )mA.1s时就会有生命危险。
