【CN209736907U】一种焊接装夹工作台【专利】

专利名称：一种焊接夹具
专利类型：实用新型专利
发明人：高锋柱,丁晓雅
申请号：CN201120241431.9申请日：20110711
公开号：CN202240164U
公开日：
20120530
专利内容由知识产权出版社提供
摘要：本实用新型提供一种可以减少焊接保护气损失，避免焊接孔洞、虚焊现象的焊接夹具，该焊接夹具包括工作台以及工作台下方的支架，工作台上面为工作面，工作面为相对水平面倾斜的斜面。

通过将夹具的工作面的角度调至相对水平面倾斜，利用斜坡优势，这样焊接保护气流可以直接作用与焊接缝的边缘，避免保护气直接进入到焊接缝的间隙里，从而减少焊接保护气损失，并且避免焊接孔洞、虚焊现象。

申请人：奇瑞汽车股份有限公司
地址：241009 安徽省芜湖市经济技术开发区长春路8号
国籍：CN
代理机构：广州中瀚专利商标事务所
更多信息请下载全文后查看。

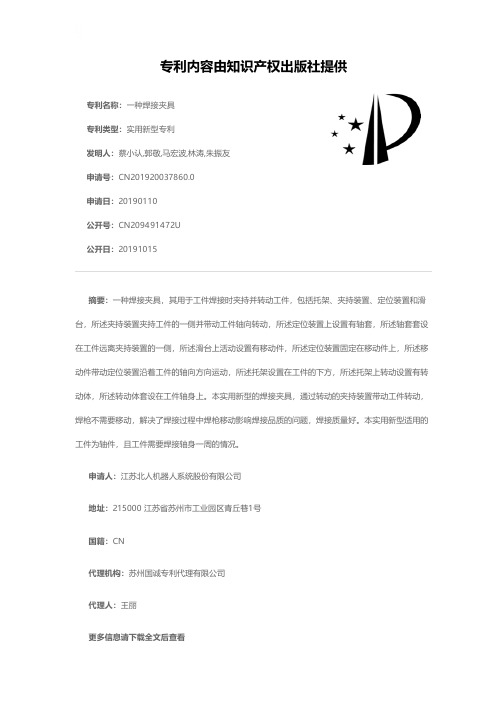

专利名称：一种焊接夹具
专利类型：实用新型专利
发明人：蔡小认,郭敬,马宏波,林涛,朱振友申请号：CN201920037860.0
申请日：20190110
公开号：CN209491472U
公开日：
20191015
专利内容由知识产权出版社提供
摘要：一种焊接夹具，其用于工件焊接时夹持并转动工件，包括托架、夹持装置、定位装置和滑台，所述夹持装置夹持工件的一侧并带动工件轴向转动，所述定位装置上设置有轴套，所述轴套套设在工件远离夹持装置的一侧，所述滑台上活动设置有移动件，所述定位装置固定在移动件上，所述移动件带动定位装置沿着工件的轴向方向运动，所述托架设置在工件的下方，所述托架上转动设置有转动体，所述转动体套设在工件轴身上。

本实用新型的焊接夹具，通过转动的夹持装置带动工件转动，焊枪不需要移动，解决了焊接过程中焊枪移动影响焊接品质的问题，焊接质量好。

本实用新型适用的工件为轴件，且工件需要焊接轴身一周的情况。

申请人：江苏北人机器人系统股份有限公司
地址：215000 江苏省苏州市工业园区青丘巷1号
国籍：CN
代理机构：苏州国诚专利代理有限公司
代理人：王丽
更多信息请下载全文后查看。

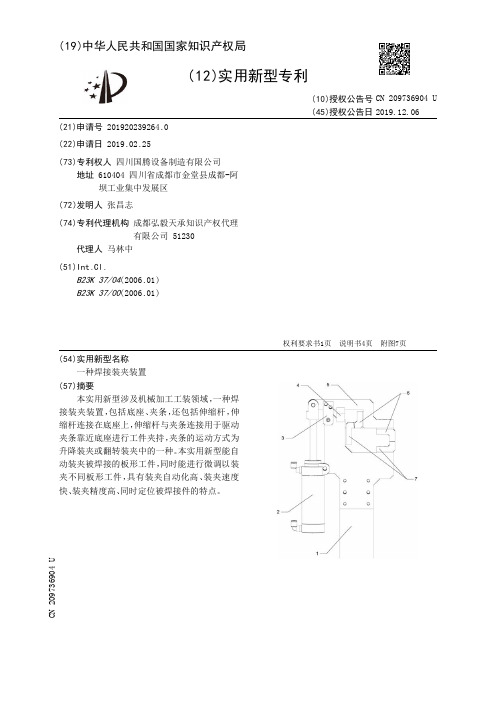

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920239264.0(22)申请日 2019.02.25(73)专利权人 四川国腾设备制造有限公司地址 610404 四川省成都市金堂县成都-阿坝工业集中发展区(72)发明人 张昌志　(74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 马林中(51)Int.Cl.B23K 37/04(2006.01)B23K 37/00(2006.01)(54)实用新型名称一种焊接装夹装置(57)摘要本实用新型涉及机械加工工装领域，一种焊接装夹装置，包括底座、夹条，还包括伸缩杆，伸缩杆连接在底座上，伸缩杆与夹条连接用于驱动夹条靠近底座进行工件夹持，夹条的运动方式为升降装夹或翻转装夹中的一种。

本实用新型能自动装夹被焊接的板形工件，同时能进行微调以装夹不同板形工件，具有装夹自动化高、装夹速度快、装夹精度高、同时定位被焊接件的特点。

权利要求书1页 说明书4页 附图7页CN 209736904 U 2019.12.06C N 209736904U权　利　要　求　书1/1页CN 209736904 U1.一种焊接装夹装置，包括底座(1)、夹条(5)，其特征在于：还包括伸缩杆(2)，所述伸缩杆(2)连接在底座(1)上，所述伸缩杆(2)与夹条(5)连接用于驱动夹条(5)靠近底座(1)进行工件夹持，夹条(5)的运动方式为升降装夹或翻转装夹中的一种。

2.根据权利要求1所述的一种焊接装夹装置，其特征在于：所述伸缩杆(2)为液压杆、气压杆、电动伸缩杆、螺杆升降机构中的一种。

3.根据权利要求2所述的一种焊接装夹装置，其特征在于：所述夹条(5)的运动方式为翻转装夹。

4.根据权利要求3所述的一种焊接装夹装置，其特征在于：所述底座(1)上铰接有一翻转铰接座(3)，所述夹条(5)与翻转铰接座(3)连接，所述伸缩杆(2)与夹条(5)的连接方式为铰接，所述伸缩杆(2)中部铰接在底座(1)上。

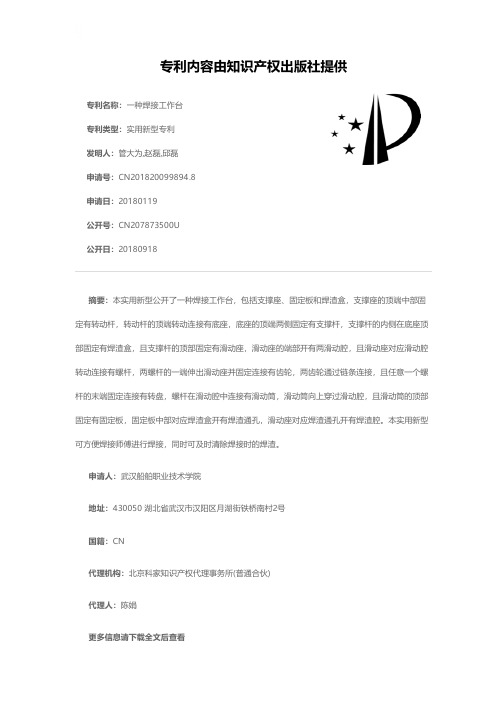

专利名称：一种焊接工作台
专利类型：实用新型专利
发明人：管大为,赵磊,邱磊
申请号：CN201820099894.8申请日：20180119
公开号：CN207873500U
公开日：
20180918
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种焊接工作台，包括支撑座、固定板和焊渣盒，支撑座的顶端中部固定有转动杆，转动杆的顶端转动连接有底座，底座的顶端两侧固定有支撑杆，支撑杆的内侧在底座顶部固定有焊渣盒，且支撑杆的顶部固定有滑动座，滑动座的端部开有两滑动腔，且滑动座对应滑动腔转动连接有螺杆，两螺杆的一端伸出滑动座并固定连接有齿轮，两齿轮通过链条连接，且任意一个螺杆的末端固定连接有转盘，螺杆在滑动腔中连接有滑动筒，滑动筒向上穿过滑动腔，且滑动筒的顶部固定有固定板，固定板中部对应焊渣盒开有焊渣通孔，滑动座对应焊渣通孔开有焊渣腔。

本实用新型可方便焊接师傅进行焊接，同时可及时清除焊接时的焊渣。

申请人：武汉船舶职业技术学院
地址：430050 湖北省武汉市汉阳区月湖街铁桥南村2号
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

专利名称：一种焊接工作台
专利类型：实用新型专利
发明人：刘志国
申请号：CN201621088534.5申请日：20160928
公开号：CN206047478U
公开日：
20170329
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种焊接工作台，属于焊接辅助设备技术领域。

本实用新型包括底座、转动平台和支撑柱，支撑柱的上端通过轴承座与转动平台连接，转动平台表面设置有卡槽和凹槽，卡槽上卡设放置有焊条收纳盒，凹槽的一侧通过转轴连接有透明罩，转动平台的下部一侧设置有可抽拉的抽屉。

本实用新型不仅可以在焊接作业时，旋转工作台更好的完成焊接作业，不需要焊工移动，提高焊接作业的工作效率，还能存放收纳焊条，便于焊条取放方便，同时还可以将图纸放置在凹槽内，使用方便，避免图纸破损或无处可放，适用于不同的施工项目，该工作台结构简单，使用方便，经济实用，功能性强，提高工作效率，制作材料来源广，易制作，便于推广。

申请人：中国化学工程第三建设有限公司
地址：232038 安徽省淮南市田家庵区洞山西路98号
国籍：CN
代理机构：南京知识律师事务所
代理人：高桂珍
更多信息请下载全文后查看。

专利名称：焊接工作站用夹具专利类型：实用新型专利
发明人：刘伟,吴川河,李中云申请号：CN201920575016.3申请日：20190425
公开号：CN209792994U
公开日：
20191217
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种焊接工作站用夹具，包括底板、固定于底板上的限位板Ⅰ、限位板Ⅱ、侧向夹持装置Ⅰ、侧向夹持装置Ⅱ以及竖向夹持装置，所述限位板Ⅰ与侧向夹持装置Ⅰ分设于左右两侧其中侧向夹持装置Ⅰ用于对产品施加左右向的侧向压紧力使得产品另一侧抵在限位板Ⅰ上，所述限位板Ⅱ与侧向夹持装置Ⅱ分设于前后两侧其中侧向夹持装置Ⅱ用于对产品施加前后向的侧向压紧力使得产品另一侧抵在限位板Ⅱ上；本实用新型的夹具可实现对产品左右向、前后向以及上下方向的定位，该夹具对产品的定位精度高，夹持可靠，夹持稳定性好，夹具可对产品在各个方向形成可靠支撑，可防止焊接时由于内应力导致的产品形变。

申请人：重庆凯宝机器人股份有限公司
地址：402160 重庆市永川区星光大道999号1幢
国籍：CN
代理机构：北京海虹嘉诚知识产权代理有限公司
代理人：吕小琴
更多信息请下载全文后查看。
