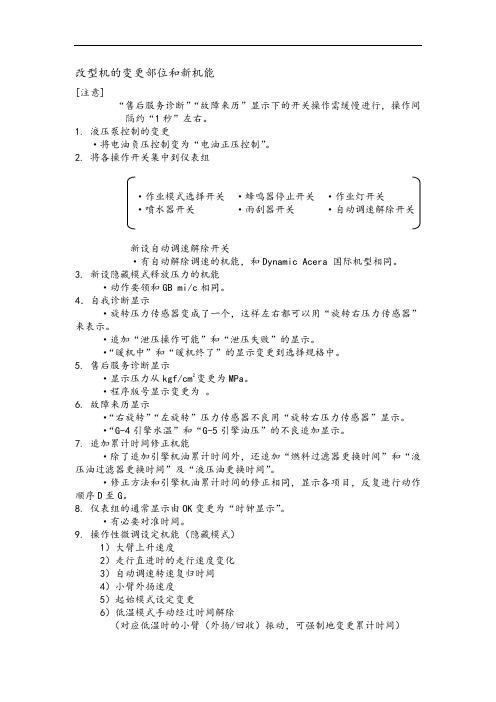

改型机的变更部位和新机能[注意]“售后服务诊断”“故障来历”显示下的开关操作需缓慢进行，操作间隔约“1秒”左右。
1.液压泵控制的变更·将电油负压控制变为“电油正压控制”。
2.将各操作开关集中到仪表组·作业模式选择开关·蜂鸣器停止开关·作业灯开关·喷水器开关·雨刮器开关·自动调速解除开关新设自动调速解除开关·有自动解除调速的机能，和Dynamic Acera 国际机型相同。
3. 新设隐藏模式释放压力的机能·动作要领和GB mi/c相同。
4．自我诊断显示·旋转压力传感器变成了一个，这样左右都可以用“旋转右压力传感器”来表示。
·追加“泄压操作可能”和“泄压失败”的显示。
·“暖机中”和“暖机终了”的显示变更到选择规格中。
5. 售后服务诊断显示·显示压力从kgf/cm2变更为MPa。
·程序版号显示变更为。
6. 故障来历显示·“右旋转”“左旋转”压力传感器不良用“旋转右压力传感器”显示。
·“G-4引擎水温”和“G-5引擎油压”的不良追加显示。
7. 追加累计时间修正机能·除了追加引擎机油累计时间外，还追加“燃料过滤器更换时间”和“液压油过滤器更换时间”及“液压油更换时间”。
·修正方法和引擎机油累计时间的修正相同，显示各项目，反复进行动作顺序D至G。
8. 仪表组的通常显示由OK变更为“时钟显示”。
·有必要对准时间。
9. 操作性微调设定机能（隐藏模式）1）大臂上升速度2）走行直进时的走行速度变化3）自动调速转速复归时间4）小臂外扬速度5）起始模式设定变更6）低温模式手动经过时间解除（对应低温时的小臂（外扬/回收）振动，可强制地变更累计时间）7）小臂再生旋转优先速度（小臂回收旋转同时操作时，改变旋转流量的分配率）8）变更减马力量的手动设定（在特殊装置以及防止高地作业过载时用手动可以进行降低马力设定）9）起吊荷重设定变更（可进行过荷警报临界点的调整）※ 7、9通常不使用10.起吊用控制器的废止 (与标准规格通用)1)实荷重·额定荷重·作业半径的转换用“画面切换开关进行”。
挖机油门电机调整方法日立EX调整‘调整方法：1、旋转钥匙开关至“关”。
2、断开Dr.EX,等待5秒。
3、旋转发动机学习开关至“开”。
4、旋转钥匙开关至“开”，等待5秒。
5、旋转钥匙开关至“关”，等待5秒。
6、旋转发动机学习开关至“关”。
7、检查发动机转速。
3.13.1.13-13.1.2 A-B-C 3.1.2.1机电控制器调整有下述3种，均是为了保证机械的功能而配备的重要调整功能。
（1）发动机调整（A调整）为了设定从机电控制器向发动机控制器输出的油门指令电压和发动机转速的关系而进行的调整。
（2）泵调整（B调整）整合对应发动机的额定输出的液压输出，修正输出的误差。
（3）卸载阀调整（C调整）为了修正卸载阀的开口误差，进一步增加可操作性而进行的调整。
3.1.2.2更换、修理以下部件时必须实施调整作业。
（1）机电控制器（2）发动机或者发动机控制器（3）液压泵或者液压泵比例阀（4）卸载比例阀、卸载阀的阀芯3-3 853 3.1.2.3（1）事先将油温提升到50?附近，进行发动机预热。
（2）将空调开关设定为OFF。
（3）将起动开关设定为OFF，关闭发动机。
更换机电控制器时，因为没有输入调整数据，所以显示以下的故障代码。
A215、A225、A015、A025、A035除此之外的故障代码考虑为机械的故障，请遵循故障代码表修理机械直至正常状态。
OFF 3.1.2.43-2（1）发动机调整（A调整）顺序1）在按下液晶显示面板的作业模式选择开关的同时将起动开关设定为ON，按住5～10秒然后放开。
（驱动发动机则不会切换为下述显示，所以请勿起动发动机。
） 2）按住液晶显示面板的蜂鸣器停止开关约5秒，手指离开后切换为调整选择画面。
当机电控制器中没有记忆调整数据时，显示“READY”，当进行过至少1次调整后，显示为“FIN”。
另外，安全锁定电磁阀自动解除，所有的操作均不能进行。
3）按下显示组的选择开关，显示出“发动机可以起动”。
神钢6E系列机电调整
神钢Ⅲ型机遇到换电脑板或油门马达,加油不到位,没法熄火等问题时.均需进行A调整.步骤如下:
1. 将电脑板维修开关从RUN扳到TEST. 将电脑板外的单线插头.座拔开.两接头连上一个常闭按钮开关. 以上操作均需在锁匙开关在OFF时进行.
2. 工作模式置H. 自动油门置ON. 油门推杆置最低位.
3. 锁匙开关打开在ON. 不起动发动机. 连续按按钮开关3—5秒,然后松开.显示屏将出现 CPU字样. 进入调整状态.此时油门马达转到熄火位,此时可以调整油门马达拉杆使熄火位置正确.
4. 按下按钮开关, 油门马达将可以自由活动,此时用手将拉杆扳到最大油门位置,然后松开按钮开关,油门将固定在最大油门位置, 此时的位置将被电脑记录. 如果间隙过大(标准0.2mm).则将自动油门置ON, 按下蜂鸣停止开关使之变小,每按一次变化0.04mm. 如果间隙过小, 则将自动油门置OFF, 按下蜂鸣停止开关使之变大.
5. 完成后,显示屏由CPU字样变为正常显示.关机,拆除按钮开关.恢复原状.
神钢6E系列机电调整
机电调整：
(1)按住工作模式开关的同时打开电锁至ON并保持五秒！接着按蜂鸣器开关保持五秒！松手后显示STEP1稍后变成STEP2
(2)STEP2出现后，按一次蜂鸣器开关，出现STEP3然后即可启动E/G
(3)再按一次蜂鸣器开关
切换为STEP4(至此操作完成，剩下的由电脑自动完成)。
神钢6E系列机电调整
神钢Ⅲ型机遇到换电脑板或油门马达,加油不到位,没法熄火等问题时.均需进行A调整.步骤如下:
1. 将电脑板维修开关从RUN扳到TEST. 将电脑板外的单线插头.座拔开.两接头连上一个常闭按钮开关. 以上操作均需在锁匙开关在OFF时进行.
2. 工作模式置H. 自动油门置ON. 油门推杆置最低位.
3. 锁匙开关打开在ON. 不起动发动机. 连续按按钮开关3—5秒,然后松开.显示屏将出现 CPU字样. 进入调整状态.此时油门马达转到熄火位,此时可以调整油门马达拉杆使熄火位置正确.
4. 按下按钮开关, 油门马达将可以自由活动,此时用手将拉杆扳到最大油门位置,然后松开按钮开关,油门将固定在最大油门位置, 此时的位置将被电脑记录. 如果间隙过大(标准0.2mm).则将自动油门置ON, 按下蜂鸣停止开关使之变小,每按一次变化0.04mm. 如果间隙过小, 则将自动油门置OFF, 按下蜂鸣停止开关使之变大.
5. 完成后,显示屏由CPU字样变为正常显示.关机,拆除按钮开关.恢复原状.
神钢6E系列机电调整
机电调整：
(1)按住工作模式开关的同时打开电锁至ON并保持五秒！接着按蜂鸣器开关保持五秒！松手后显示STEP1稍后变成STEP2
(2)STEP2出现后，按一次蜂鸣器开关，出现STEP3然后即可启动E/G
(3)再按一次蜂鸣器开关
切换为STEP4(至此操作完成，剩下的由电脑自动完成)。
