4.2.10 电压互感器操作4.2.10.1 母线充电前一般应将电压互感器投入。

母线的投停有发生谐振过电压的可能时，母线停电时，先停电压互感器后停母线，送电时与此相反；或者经调度同意，在母线充电前投入一条线路或站变。

4.2.10.2 电压互感器操作注意事项：（1）两段母线电压互感器的二次需要并列时，母线必须在并列状态（应检查母联或分段开关及其两侧刀闸在合位后），再将电压互感器一次侧并列，然后进行二次并列，防止反充电。

（2）凡倒换电压互感器时，必须先合上电压互感器的二次联络开关，检查电压指示及相应的信号正确；倒换后再次检查电压指示应正确。

（3）操作电压互感器隔离开关时，应注意检查隔离开关的辅助接点是否接通或断开，避免造成失去二次电压。

（4）倒换或停运电压互感器时，应充分考虑所带保护和自动装置的电压源，必要时作相应的调整操作。

4.2.10.3 设有母差保护的双母线接线方式，当一组母线电压互感器停运时，应采用单母线运行或隔离开关跨接两排母线的运行方式，二次回路也应做相应切换。

5.6 电压、电流互感器5.6.1 互感器运行规定5.6.1.1 互感器应有标明基本技术参数的铭牌标志，互感器技术参数必须满足装设地点运行工况的要求。

5.6.1.2 互感器应满足仪表、保护装置要求的容量和准确等级。

5.6.1.3 不同电压等级的电压互感器二次禁止并列。

5.6.1.4 同一电压等级的电压互感器，只有在一次并列后二次才允许并列。

但电压互感器二次不宜长期并列运行。

5.6.1.5 新装、大修的互感器，两组具有并列可能的，应进行二次核相。

5.6.1.6 互感器应有明显的接地符号标志，接地端子应与设备底座可靠连接，并从底座接地螺栓用两根接地引下线与地网不同点可靠连接。

5.6.1.7 停运半年及以上的互感器应按有关规定试验检查合格后方可投运。

5.6.1.8 电压互感器二次侧严禁短路。

5.6.1.9 电压互感器允许在1.2倍额定电压下连续运行,中性点有效接地系统中的互感器,允许在1.5倍额定电压下运行30s,中性点非有效接地系统中的电压互感器,在系统无自动切除对地故障保护时,允许在1.9倍额定电压下运行8h。

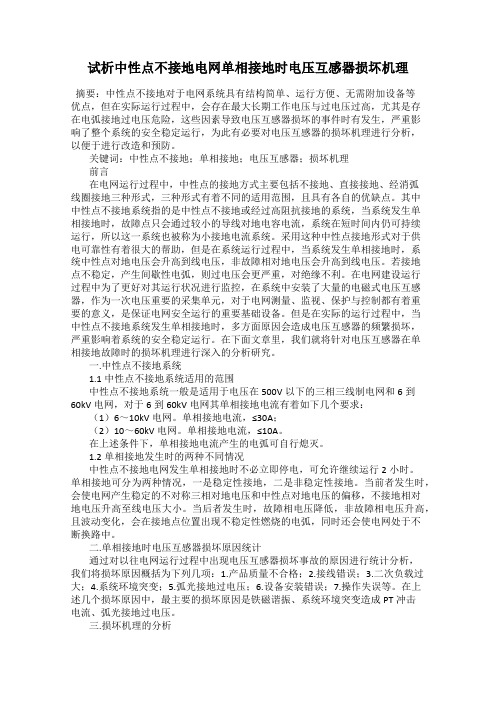

试析中性点不接地电网单相接地时电压互感器损坏机理摘要：中性点不接地对于电网系统具有结构简单、运行方便、无需附加设备等优点，但在实际运行过程中，会存在最大长期工作电压与过电压过高，尤其是存在电弧接地过电压危险，这些因素导致电压互感器损坏的事件时有发生，严重影响了整个系统的安全稳定运行，为此有必要对电压互感器的损坏机理进行分析，以便于进行改造和预防。

关键词：中性点不接地；单相接地；电压互感器；损坏机理前言在电网运行过程中，中性点的接地方式主要包括不接地、直接接地、经消弧线圈接地三种形式，三种形式有着不同的适用范围，且具有各自的优缺点。

其中中性点不接地系统指的是中性点不接地或经过高阻抗接地的系统，当系统发生单相接地时，故障点只会通过较小的导线对地电容电流，系统在短时间内仍可持续运行，所以这一系统也被称为小接地电流系统。

采用这种中性点接地形式对于供电可靠性有着很大的帮助，但是在系统运行过程中，当系统发生单相接地时，系统中性点对地电压会升高到线电压，非故障相对地电压会升高到线电压。

若接地点不稳定，产生间歇性电弧，则过电压会更严重，对绝缘不利。

在电网建设运行过程中为了更好对其运行状况进行监控，在系统中安装了大量的电磁式电压互感器，作为一次电压重要的采集单元，对于电网测量、监视、保护与控制都有着重要的意义，是保证电网安全运行的重要基础设备。

但是在实际的运行过程中，当中性点不接地系统发生单相接地时，多方面原因会造成电压互感器的频繁损坏，严重影响着系统的安全稳定运行。

在下面文章里，我们就将针对电压互感器在单相接地故障时的损坏机理进行深入的分析研究。

一.中性点不接地系统1.1中性点不接地系统适用的范围中性点不接地系统一般是适用于电压在500V以下的三相三线制电网和6到60kV电网，对于6到60kV电网其单相接地电流有着如下几个要求：（1）6～10kV电网。

单相接地电流，≤30A；（2）10～60kV电网。

单相接地电流，≤10A。

变电站 kV 线干式电压互感器试验作业指导书编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期：年月日时至年月日时
供电公司班
1 适用范围
本作业指导书仅适用于变电站 kV 线干式电压互感器交接试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。

2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书发布时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号
电业安全工作规程（热力和机械）电安生[1994]227号
安全生产工作规定国家电网总[2003]407号
电力设备预防性试验规程 DL/T 596-1996
电压互感器出厂说明书及出厂试验报告
电气装置安装工程电气设备交接试验标准 GB50150－91
安徽电网电力设备预防性试验规程（试行）电生[2005]255号
局部放电试验 GB/T 7354--2003
试验仪器使用说明书
3试验前准备工作安排
3.1 准备工作安排
3.2 人员要求
3.3 仪器仪表和工具
3.4 危险点分析
3.5 人员分工
4 试验程序
4.1 开工
4．2试验项目和操作标准
4.3 竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
试验记录
电磁式电压互感器绝缘试验原始记录。

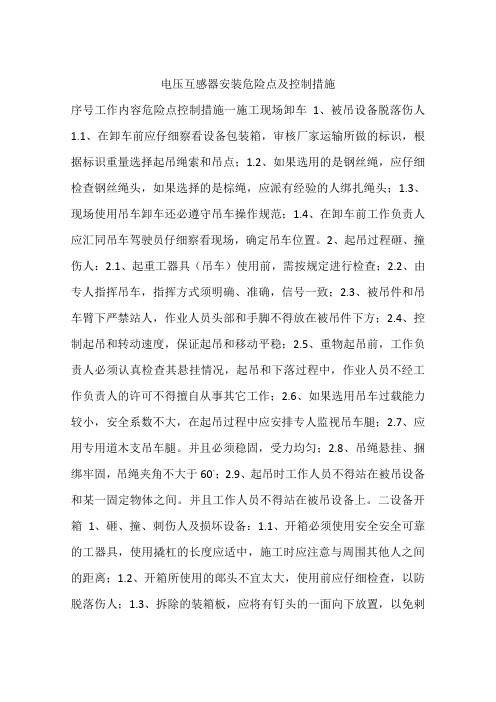

电压互感器安装危险点及控制措施序号工作内容危险点控制措施一施工现场卸车1、被吊设备脱落伤人1.1、在卸车前应仔细察看设备包装箱，审核厂家运输所做的标识，根据标识重量选择起吊绳索和吊点；1.2、如果选用的是钢丝绳，应仔细检查钢丝绳头，如果选择的是棕绳，应派有经验的人绑扎绳头；1.3、现场使用吊车卸车还必遵守吊车操作规范；1.4、在卸车前工作负责人应汇同吊车驾驶员仔细察看现场，确定吊车位置。

2、起吊过程砸、撞伤人：2.1、起重工器具（吊车）使用前，需按规定进行检查；2.2、由专人指挥吊车，指挥方式须明确、准确，信号一致；2.3、被吊件和吊车臂下严禁站人，作业人员头部和手脚不得放在被吊件下方；2.4、控制起吊和转动速度，保证起吊和移动平稳；2.5、重物起吊前，工作负责人必须认真检查其悬挂情况，起吊和下落过程中，作业人员不经工作负责人的许可不得擅自从事其它工作；2.6、如果选用吊车过载能力较小，安全系数不大，在起吊过程中应安排专人监视吊车腿；2.7、应用专用道木支吊车腿。

并且必须稳固，受力均匀；2.8、吊绳悬挂、捆绑牢固，吊绳夹角不大于60˙；2.9、起吊时工作人员不得站在被吊设备和某一固定物体之间。

并且工作人员不得站在被吊设备上。

二设备开箱1、砸、撞、刺伤人及损坏设备：1.1、开箱必须使用安全安全可靠的工器具，使用撬杠的长度应适中，施工时应注意与周围其他人之间的距离；1.2、开箱所使用的郞头不宜太大，使用前应仔细检查，以防脱落伤人；1.3、拆除的装箱板，应将有钉头的一面向下放置，以免剌伤其他作业人员，如果条件许可，应及时清理所拆除的装箱板；1.4、裸置的附件必须放置平稳，如不平稳，应采取措施将其四周支平。

电压互感器安装危险点及控制措施序号工作内容危险点控制措施三设备安装基础操平1、高空坠落：1.1、设备安装基础在于2m及时2m以上时，在设备安装基础上工作，必须系好安全带，穿软底鞋；1.2、安装基础上无防护网时，工作人员不在上面起立行走；1.3、转移工作地点时手上不得拿有其他物品；1.4、上下梯子应执行《电力建设安全工作规程》中有关梯子的使用要求。

电压互感器交接试验作业指导书编码：LSKJS-08二○一七年十月作业指导书签名页目录1. 适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 安全风险辨析与预控 (3)5. 作业准备 (4)6．作业方法 (5)6.1 作业条件检查 (5)6.2 试验方法 (5)7. 质量控制措施及检验标准 (5)7．1质量控制措施 (5)1. 适用范围本作业指导书适用于电磁式电压互感器2. 编写依据3. 作业流程作业（工序）流程图4. 安全风险辨析与预控施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

5. 作业准备5.1 人员配备5.2 工器具及仪器仪表配置6．作业方法6.1 作业条件检查6.1.1 电压互感器已经安装完毕，固定牢固,外观检查无异常，标识清楚正确。

6.1.2二次接线和设备接地完成，高压引线未连接或已解开，临近设备做好接地防止感应触电。

6.1.3 现场环境满足试验进行, 试验场所不得有显著的交直流外来电磁场干扰。

6.1.4 所有使用的测量仪表均经检验合格，并在检定周期内。

6.2 试验方法6.2.1 测量电压互感器一、二次绕组的绝缘电阻：用2500V兆欧表分别测量初级绕组对二次绕组＋地、二次绕组之间及对地的绝缘电阻；测量初级绕组时，初级绕组出线端子短接后接至兆欧表，二次级绕组及剩余绕组均短路接地。

测量二次绕组，被测绕组出线端子短接，非被测绕组均短路接地。

6.2.2 电压互感器的极性检查：用试验线将蓄电池和电流互感器的一次绕组连接，用指针万用表的表笔分别接在被测的二次绕组端子上。

将蓄电池的“＋”极线碰接到一次绕组的“L1”，同时观察指针万用表的指针是否先向正方向后回复到“0”摆动。

然后拉开蓄电池的“＋”试验线，同时观察指针万用表的指针是否先向负方向后回复到“0”摆动。

6.2.3 电压互感器绕组直流电阻测量：用双臂电桥测量，按仪器要求进行接线和操作，分别测量初级绕组和二次绕组的直流电阻值，记录试验环境温度以便进行换算比较。

中性点不接地系统单相接地时10kV电压互感器损坏原因分析摘要：本文研究单相接地时互感器损坏的原因。

对于中性点不接地系统，通常采用单相接地方式进行保护。

然而，若单相接地处于高电压状态，可能导致电力系统中的电压互感器损坏。

因此，本文在分析损坏原因的基础上，提出了相应的预防措施，旨在保障电力系统的稳定运行。

关键词：中性点不接地系统、单相接地、互感器、损坏原因、预防措施正文：一、背景在中性点不接地系统中，为了避免电流泄漏，通常采用单相接地方式进行保护。

然而，单相接地可能会导致互感器损坏，影响电力系统的稳定性。

因此，分析单相接地时互感器损坏的原因是十分必要的。

二、互感器损坏原因1. 高电压冲击在单相接地状态下，系统中的电压互感器形成了感性耦合。

当系统中有一个相地短路时，导致该相电压降为零，同时另外两相的电压会上升到高于系统额定电压的水平。

这将导致电压互感器在瞬时高电压冲击下损坏。

2. 频繁的过电压单相接地时，由于系统中只有一个相是接地的，使得电容电流的大小比三相接地状态下要大得多。

这将导致系统极容易产生过电压。

尤其是在系统发生地闪时，瞬间的过电压更容易对电压互感器造成损坏。

3. 外界因素干扰除了内部因素导致的损坏外，外界因素也可能对电压互感器造成影响，如雷电等自然因素。

高温、潮湿等气象条件也可能影响电压互感器的正常运行。

三、预防措施1. 合理选型为保障电力系统的正常运行，电压互感器的选型应当符合系统的额定电压、频率等参数要求，并考虑到预防冲击、振荡等问题。

2. 定期检测为了确保电压互感器的正常运行，应进行定期检测。

检测内容包括外观、内部连接、接头连接、绝缘阻值、局部放电等。

3. 有效的接地对于单相接地系统，有效的接地可以降低系统中的电位差，减小因过电压引起的损伤。

因此，应对系统的接地运行进行规范，确保接地良好。

4. 防雷措施在雷电等自然灾害的条件下，应采取有效措施，如避雷针、防雷接地等，以保障电力系统的稳定运行。

中性点不接地电网单相接地时电压互感器损坏机理摘要：由于电压互感器属于带铁心的电感元件，当电力系统受到某些扰动时，电压互感器的磁通饱和，其铁心绕组的电抗值发生变化，与电力系统的电容构成谐振电路。

传统理论认为，由于电压互感器饱和引起铁磁谐振过电压是导致电压互感器损坏的主要原因。

只要进一步增大系统对地电容，就可以远离谐振区，避免铁磁谐振的发生。

本文分析10kV电压互感器被损坏的原因展开，提出了10kV 电压互感器损坏故障预防和处理方法。

关键词：单相接地；电压互感器；铁磁谐振近年来，随着配电网规模扩大和大范围使用电缆来代替传统的架空线路，系统线路的对地电容显著增加，电力系统的参数也远超出了铁磁谐振区域，理论上应该较少发生铁磁谐振，电压互感器故障也应减少，但是，电压互感器故障仍频繁发生，并且电压互感器故障的发生常伴随着线路接地现象。

1电压互感器铁磁谐振机理对于中性点不接地系统，母线上通常接有Y0接线的电磁式电压互感器，由于电压互感器具有饱和特性，当系统受到冲击使电压互感器电感饱和时，电感参数与电网对地电容参数匹配，将发生铁磁谐振，使中性点产生长时间的较高位移电压。

由于电压互感器电感可能在不同的频率下与电容发生谐振，因此谐振频率不唯一，具体包括基频谐振、倍频谐振和分频谐振[2]。

由于现在的微机型装置很容易对零序电压进行频谱分析，因此通过分析零序电压的频率就可以辨识倍频谐振和分频谐振。

但是由于基频谐振产生的零序电压为工频50Hz，因此仅分析零序电压无法辨识基频谐振。

本文重点研究基频铁磁谐振的特征及辨识技术。

2单相接地时10kV电压互感器被破坏会造成影响2.1对运行方式的影响。

假如电压互感器烧坏，或是高压保险熔断之后，不立刻实施修复，这样会致使母线的分段运行不能有效的执行。

这个时候，一旦相关设备出现异常，会给运行方式带来极大的影响。

2.2给运行人员带来的影响分析。

假如电压互感器被损坏，或是出现高压保险熔断现象，运行人员对设备实施巡视的时候，会给其人身带来严重的伤害，在以往的事故分析当中，电力系统中运行人员在巡视的时候，电压互感器损坏给其造成的人身伤害事故颇多。

电压互感器的接线方法和注意事项电压互感器和变压器类似，是用来变换线路上的电压的仪器。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，大也不超过一千伏安。

这里我们将会介绍电压互感器的接线方法和注意事项。

一、电压互感器接线方法1、单相接线常用于大接地电流系统判线路无压或同期，可以接任何一相，但另一判据要用母线电压的对应相。

2、接于两相电压间的一只电压互感器，主要用于小电流接地系统判线路无压或同期，因为小接地电流系统允许单相接地，如果只用一只单相对地的电压互感器，如果电压互感器正好在接地相时，该相测得对地电压为零，则无法检定线路是否却以无压，如果错判则可能造成非同期合闸。

3、V/V接线主要用于小接地电流系统的母线电压测量，它只要两只接于线电压的电压互感器就能完成三相电压的测量，节约投资。

但该接线无法测量系统的零序电压。

4、星形接线和三角接线应用多，常用于母线测量三相电压和零序电压。

5、中性点安装有消弧电压互感器的星形接线。

在电流接地系统，当单相接地时允许继续运行2h，非接地相的电压上升为线电压。

6、用以检定同期或线路无压的线路电压互感器采用电容型或电压抽取装置。

二、电压互感器的注意事项1、电压互感器二次回路中的工作阻抗不得太小，以避免超负载运行。

2、电压互感器在投入运行前要按照规程规定的项目进行试验检查。

例如，测极性、连接组别、摇绝缘、核相序等。

3、电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

4、接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

一、目的为确保电力系统安全稳定运行，提高运维人员对电压互感器故障的应急处理能力，制定本演练方案。

二、适用范围本演练方案适用于我单位电力系统中电压互感器故障的应急处理。

三、演练内容1. 演练背景：模拟电压互感器发生故障，影响电力系统正常运行。

2. 演练步骤：（1）发现故障运维人员在日常巡检中发现电压互感器故障，立即向值班负责人报告。

（2）值班负责人接到报告后，立即组织相关人员进行分析，确认故障原因。

（3）启动应急预案根据故障原因，启动相应的应急预案，包括但不限于：a. 停止相关设备的运行，防止故障扩大；b. 对故障设备进行隔离，确保其他设备正常运行；c. 检查故障设备，确认故障点；d. 制定抢修方案，组织抢修人员进行修复。

（4）故障处理a. 运维人员根据故障原因，对故障设备进行隔离，确保其他设备正常运行；b. 抢修人员对故障设备进行修复，修复过程中注意安全；c. 修复完成后，进行试验，确认设备恢复正常；d. 恢复相关设备的运行，确保电力系统正常运行。

（5）总结与改进演练结束后，组织相关人员对演练过程进行总结，分析存在的问题，提出改进措施。

四、演练组织与实施1. 演练组织：（1）成立演练领导小组，负责演练的组织、协调和指挥；（2）成立演练指挥部，负责演练的具体实施和现场指挥；（3）成立演练评估组，负责对演练过程进行评估和总结。

2. 演练实施：（1）演练前，组织参演人员进行培训，使其熟悉演练内容、流程和注意事项；（2）演练过程中，严格执行演练方案，确保演练顺利进行；（3）演练结束后，及时总结经验教训，对演练过程中存在的问题进行整改。

五、演练时间与地点1. 演练时间：根据实际情况确定，一般每年组织1-2次。

2. 演练地点：根据演练内容确定，可在模拟现场或实际现场进行。

六、演练要求1. 参演人员要充分认识演练的重要性，认真对待演练，确保演练效果；2. 演练过程中，严格遵守安全操作规程，确保演练安全；3. 演练结束后，要及时总结经验教训，不断完善应急预案，提高应急处理能力。
