防划伤高光ABS_PMMA合金的制备及其性能探讨

格式：pdf
大小：1.95 MB
文档页数：4

下载文档原格式

ABS.／PMMA合金性能

ABS／PMMA合金的性能也有一定的影响．
1121万能拉力机进行应力应变测试，用塑料冲击试验机进行
缺口冲击强度的测试．
收稿日期：2006 04—12．
作者简介：于环洋(1979-)，女。吉林省长春市人，助教，硕士
E
＼
=
艰
．
三
图1 PMMA含量对合金力学性能影响
口冲击强度呈明显下降趋势．
2．2 胶含量对ABS／PMMA力学性能的影响
固定合金基体的组成(PMMA质量分数为25．6％)，考
察了ABS中PB胶乳用量对合金冲击
强度的影响．由于橡胶粒子既可引发
银纹又可以终止银纹，阻碍银纹的扩
大，所以，乳胶的加入可明显改善合金
品，PMMA的回收再利用是很困难的．因此，将其混入ABS中既可降低成本又扩大了ABS的应用范围[21．实
验研究了ABS／PMMA配比与力学性能关系，并讨论了ABS的胶乳含量及加工工艺条件对合金力学性能的
影响．
1 实验部分
1．1 主要原材料
聚丁二烯胶~L(PBL)，固含量为57．1％。吉林化学工业公司，苯乙烯(St)。丙烯腈(AN)，聚合级；PMMA
适宜的退火温度是8O℃左右．
表1 注塑速度对ABS／PMMA合金性能的影响
表2 模温对ABS／PMMA合金性能的影响
洼：1#洼塑温度210"C～24012，横温75℃～85"C．；
2#注塑温度23O℃～250*(2，模温45℃一55"C．
维普资讯
ABS．／PMMA合金性能
摘要：采用ABS／SAN／PMMA熔融共混的方法制备了不同配比的ABS／PMMA合金。就其组成、加工工艺条件对

ABSPMMA高光料

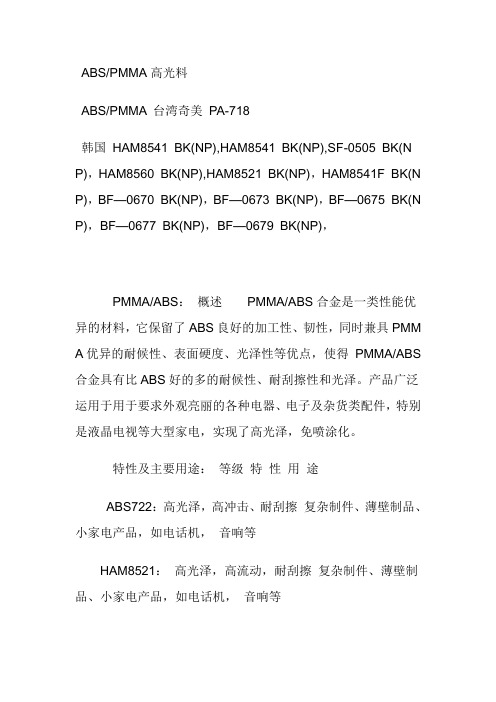

ABS/PMMA高光料ABS/PMMA 台湾奇美PA-718韩国HAM8541 BK(NP),HAM8541 BK(NP),SF-0505 BK(N P)，HAM8560 BK(NP),HAM8521 BK(NP)，HAM8541F BK(N P)，BF—0670 BK(NP)，BF—0673 BK(NP)，BF—0675 BK(N P)，BF—0677 BK(NP)，BF—0679 BK(NP)，PMMA/ABS：概述PMMA/ABS合金是一类性能优异的材料，它保留了ABS良好的加工性、韧性，同时兼具PMM A优异的耐候性、表面硬度、光泽性等优点，使得PMMA/ABS 合金具有比ABS好的多的耐候性、耐刮擦性和光泽。

产品广泛运用于用于要求外观亮丽的各种电器、电子及杂货类配件，特别是液晶电视等大型家电，实现了高光泽，免喷涂化。

特性及主要用途：等级特性用途ABS722：高光泽，高冲击、耐刮擦复杂制件、薄壁制品、小家电产品，如电话机，音响等HAM8521：高光泽，高流动，耐刮擦复杂制件、薄壁制品、小家电产品，如电话机，音响等HAM8541F：高光泽，高流动，优异的耐刮擦性能家电如：液晶电视,显示器,等离子电视外壳，底座/DVD音响外壳HAM8541：超高光泽、耐刮擦家电等产品，如：液晶电视,显示器,等离子电视外壳、底座/DVD音响外壳.特别适合炫黑系列产品HAM8560 ：超高光泽、优异的耐刮擦性能家电等产品，如：液晶电视,显示器,等离子电视外壳，底座/DVD音响外壳特别适合RHCM方法Test standards ISO、UL、IEC、ASTM 样品处理handling 23℃、24h 测试环境Environment 23℃、50%H检测项目Properties 检测方法Test method 单位Unit 检测结果Typical values 备注Remark密度Density ISO 1183 g/cm3 1.12熔体流动速率Melt flow rate ISO 1133 g/10min 18 拉伸强度Tensile strength ISO 527 MPa 57断裂伸长率Elongation at break ISO 527 % 20 弯曲强度Flexural strength ISO 178 MPa 79弯曲模量Flexural modulus ISO 178 MPa 2950 Izod缺口冲击强度Izod notched impact strength ISO 180 KJ/m2 10简支梁无缺口冲击强度Charpy unnotched impact strength ISO 179 KJ/m2 45 洛氏硬度Rockwell hardness ISO 2039-2 R 120热变形温度Heat deflection temperature ISO 75 ℃83维卡软化点Vicat softening temperature ISO 306 ℃88燃烧性能Flammability UL 94 Class HB收缩率Mould shrinkage ISO 294 % 0.4-0.6。

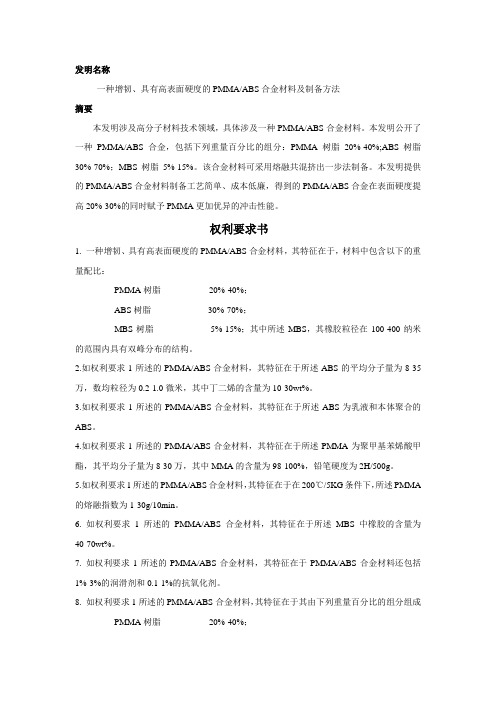

一种增韧、具有高表面硬度的PMMA与ABS合金材料及制备方法

发明名称一种增韧、具有高表面硬度的PMMA/ABS合金材料及制备方法摘要本发明涉及高分子材料技术领域，具体涉及一种PMMA/ABS合金材料。

本发明公开了一种PMMA/ABS合金，包括下列重量百分比的组分：PMMA树脂20%-40%;ABS树脂30%-70%；MBS树脂5%-15%。

该合金材料可采用熔融共混挤出一步法制备。

本发明提供的PMMA/ABS合金材料制备工艺简单、成本低廉，得到的PMMA/ABS合金在表面硬度提高20%-30%的同时赋予PMMA更加优异的冲击性能。

权利要求书1. 一种增韧、具有高表面硬度的PMMA/ABS合金材料，其特征在于，材料中包含以下的重量配比：PMMA树脂20%-40%；ABS树脂30%-70%；MBS树脂5%-15%；其中所述MBS，其橡胶粒径在100-400纳米的范围内具有双峰分布的结构。

2.如权利要求1所述的PMMA/ABS合金材料，其特征在于所述ABS的平均分子量为8-35万，数均粒径为0.2-1.0微米，其中丁二烯的含量为10-30wt%。

3.如权利要求1所述的PMMA/ABS合金材料，其特征在于所述ABS为乳液和本体聚合的ABS。

4.如权利要求1所述的PMMA/ABS合金材料，其特征在于所述PMMA为聚甲基苯烯酸甲酯，其平均分子量为8-30万，其中MMA的含量为98-100%，铅笔硬度为2H/500g。

5.如权利要求1所述的PMMA/ABS合金材料，其特征在于在200℃/5KG条件下，所述PMMA 的熔融指数为1-30g/10min。

6. 如权利要求1所述的PMMA/ABS合金材料，其特征在于所述MBS中橡胶的含量为40-70wt%。

7. 如权利要求1所述的PMMA/ABS合金材料，其特征在于PMMA/ABS合金材料还包括1%-3%的润滑剂和0.1-1%的抗氧化剂。

8. 如权利要求1所述的PMMA/ABS合金材料，其特征在于其由下列重量百分比的组分组成PMMA树脂20%-40%；ABS树脂30%-70%；MBS树脂5%-15%；润滑剂1%-3%；抗氧剂0.1-1%。

概述介绍PMMAABS文档

概述介绍PMMAABS文档PMMAABS是一种合金材料，由聚甲基丙烯酸甲酯（PMMA）和丙烯腈-丁二烯-苯乙烯（ABS）共聚而成。

本文将对PMMAABS的特点、制备方法、应用领域进行详细介绍。

一、PMMAABS的特点1.耐热性：PMMAABS具有较高的耐热性，能够承受高温条件下的应力和变形，使其在高温环境中有良好的稳定性。

2.耐候性：PMMAABS的耐候性能也非常出色，能够抵抗紫外线照射、酸雨腐蚀等恶劣环境的侵蚀，使其在户外应用中具有优势。

3.优良的硬度和韧性：PMMAABS具有较高的硬度和韧性，使其能够承受较大的力量和冲击，不易破裂或变形。

4.轻质：PMMAABS密度较低，比重轻，可以降低整体产品的重量，提高使用的便捷性。

5.耐化学性：PMMAABS对酸碱等化学物质具有较好的耐腐蚀性，使其能够在一些化学领域中得到广泛应用。

二、制备方法制备PMMAABS的方法主要有两种：共混法和化学合成法。

1.共混法：将PMMA和ABS两种原料按一定比例混合，并通过挤出、注塑等工艺将其制成合金材料。

2.化学合成法：通过聚合反应将PMMA和ABS共聚，常见的反应方法有无溶剂合成法、乳液聚合法等。

三、应用领域由于其特点上面述及的特点，PMMAABS在多个领域得到了广泛应用。

1.汽车工业：PMMAABS材料具有优良的耐热性和耐候性，使其在汽车外部部件如车身面板、车顶、车窗等的制造中得到广泛应用。

2.电子电器行业：PMMAABS具有良好的耐化学性和电绝缘性，适用于电子电器产品的外壳、面板等制造。

3.建筑装饰材料：PMMAABS因其耐候性强，常用于户外建筑装饰、广告招牌等制作。

4.日用品制造：PMMAABS制成的日用品如杯子、盘子、玩具等具有较好的韧性和耐久性。

5.医疗器械：PMMAABS的耐热性和耐化学性使其适用于医疗器械的制造，如手术器械、注射器等。

综上所述，PMMAABS是一种具有优良特性的合金材料，其耐热性、耐候性、硬度和韧性使其在汽车工业、电子电器行业、建筑装饰材料、日用品制造以及医疗器械等领域得到广泛应用。

abspmma改善pvc耐划痕性能文档

A B S P M M A改善P V C耐划痕性能文档-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANABS/PMMA改善PVC耐划痕性能【摘要】：通过分别向聚氯乙烯(PVC)加入不同量的聚甲基丙烯酸甲酯(PMMA)、丙烯腈-丁二烯-苯乙烯塑料(ABS),对PVC进行改性研究,在提高其韧性的同时以期提高PVC树脂的耐划痕强度。

研究表明:在PVC/PMMA和PVC/ABS共混体系中,PMMA与ABS的含量分别为6、18份时,共混体系的力学性能、热力学性能、材料表面的耐划痕性形成最佳配比。

近年来,国内外生产行业对高分子材料耐划痕性能的要求越来越高,故通过探索新的催化剂和合成工艺来改性材料、提高材料的耐划痕性能十分必要。

随着人们对耐划痕材料研究的深入,提高材料耐划痕性能的方法变得多种多样。

对于不同材料的耐划痕改性也需要用到不同的工艺方法[1-8]。

聚氯乙烯（PVC）由于其耐蚀、有良好的力学性等原因，已经被广泛应用于各个行业，但是PVC分子链极性较大，导致材料流动性、冲击性能较差。

因此在加工过程中，往往加入其他材料及改善其性能[9-15]。

实验中在前期确定的配方中分别加入不同量的PMMA与ABS，寻找最合适的配比，同时改善材料的力学性能与耐划痕性能。

1实验部分1.1实验原料PVC：JC—701，上海氯碱厂；PMMA：ZO19872俊鹏塑料有限公司；ABS：PA—749SK，台湾奇美有限公司。

1.2实验仪器双辊筒炼塑机：SK—106B，上海橡胶机械厂；平板硫化机：XLB-D，湖州宏侨橡胶机械有限公司；微机控制电子万能试验机：CMT4503，深圳市新三思材料检测有限公司；缺口制样机：QYJ1251，深圳市新三思材料检测有限公司；万能制样机：河北省承德度验机厂；简支梁冲击试验机：上海科学用品采购供应站化学仪器商店仪器修理厂；漆膜附着力实验仪：QFZ—II，中国天津材料试验机厂；微机控制热变形维卡软化试验机：深圳新三思材料检测有限公司。

ABS／PMMA合金性能研究

４１
２结果与讨论

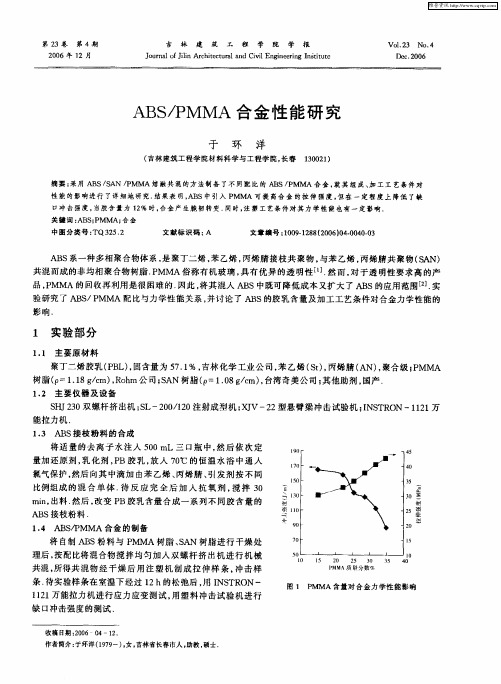

２１Ｐ．ＭＭＡ含量对ＡＳＰＢ／ＭＭＡ合金力学性能的影响
ＰＭＭＡ加入到ＡＳ中对合金拉伸强度有一定的改善作Ｂ
用．图１示，如所随着ＰＭＭＡ含量的增加，合金的拉伸强度星
上升趋势．而，Ｐ然纯ＭＭＡ的缺口冲击强度约为４／属０ｍ，Ｊ于典型的脆性材料．ＭＭＡ加入到ＡＳ中。一定程度上降ＰＢ在
维普资讯
第２３卷
第４期
吉
林
建
筑
工
程
学院学
报
Ｖ０．３Ｎｏ４１２．Ｄｅ．Ｏ６ｃ２０
２００６年１２月
ＪｕｎｌｏｉｎＡｒｈｔｃｕａａｄＣｖｌｇｎｅｉｇＩＳｉｕｅｏｒａｆｌｃｉｔｒｌｎｉｉＥｎｉｅｒｎｎｔｔｔＪｉｅ
关键词：Ｂ；ＭＭＡ；金ＡＳＰ合
中国分类号：ＴＱ３５２２．
文献标识码：Ａ
文章编号：０９１８（０６０．０００１０２８２０｝４０４．３
ＡＳ系一种多相聚合物体系，聚丁二烯，乙烯，烯腈接枝共聚物，Ｂ是苯丙与苯乙烯，烯腈共聚物（Ａ丙ＳＮ）
２２胶含量对ＡＢ／ＭＭＡ力学性能的影响．ＳＰ
图２胶乳含量对金，学性能影响Ｊ
固定合金基体的组成（ＭＭＡ质量分数为２．％）考Ｐ５６，察了ＡＳ中ＰＢＢ胶乳用量对合金冲击

ABS与PMMA的共混合金及性能研究

ABS与PMMA的共混合金及性能研究
王涛;谭璞;闫闯;林润雄
【期刊名称】《橡塑技术与装备》
【年(卷),期】2018(44)16
【摘要】使用双螺杆挤出机制备不同配比的ABS/PMMA合金,考察了
ABS/PMMA合金的力学性能,并通过维卡软化温度和溶体流动速率考察了
ABS/PMMA合金的加工性能。

结果表明:一定范围内随着ABS占比增
加,ABS/PMMA合金的韧性及冲击强度增加、拉伸和弯曲强度下降、加工性能提高,ABS最优占比为20%。

【总页数】4页(P36-39)
【关键词】ABS;ABS/PMMA合金;力学性能;加工性能
【作者】王涛;谭璞;闫闯;林润雄
【作者单位】青岛科技大学高性能聚合物研究院
【正文语种】中文
【中图分类】TQ332
【相关文献】
1.ABS/PMMA的配比对共混物性能的影响 [J], 赵军峰;刘道伟
2.ABS/SAN/中粘度PMMA三元共混物的性能研究 [J], 高彧;吕坤;李齐方
3.PMMA/SAN/ABS共混物的结构与性能研究 [J], 陈丹;任亮;兰苗宇;朱福朋;张明耀
4.CPVC/ABS/AS与CPVC/ABS共混体系性能研究 [J], 袁茂全;王健
5.嵌段共聚物在共混体系中的增容作用研究Ⅰ.PS-b-PMMA对PVC/SBS共混体系力学性能的影响 [J], 李春刚;张邦华;宋谋道;周庆业
因版权原因，仅展示原文概要，查看原文内容请购买。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.3 制备工艺
将ABS和PMMA置于80℃烘箱中干燥5 h，无机填料在120℃下干燥5 h，其他试剂在真空40℃下干燥7 h，按一定配比混合后在双螺杆挤出机上进行熔融共混，挤出、切粒；然后在80℃下干燥8 h后，用注射机制成待测试样。
1.4 性能测试
拉伸强度按GB/T 1040— 1992测试，拉伸速率 50 mm/min；
如表2所示，其中SMA 5%，EMA 5%，ABS/ห้องสมุดไป่ตู้MMA
比例为70/30。
表2 无机填料含量对ABS/PMMA/无机填料共混物性能的影响 Tab.2 Effect of inorganic filler on mechanical properties of ABS/PMMA/
inorganic filler alloy
关键词 : 丙烯腈-丁二烯-苯乙烯共聚物；聚甲基丙烯酸甲酯；防划伤；表面光泽 Key words : ABS; PMMA; Scratch Resistance; Surface gloss
中图分类号 : TQ325.2；TQ325.7
文献标识码 : A
丙烯腈-丁二烯-苯乙烯共聚物（ABS）是综合性能优良的工程塑料，在-40℃时仍能保持较高的冲击强度[1-2，] 同时其尺寸稳定性好，绝缘性佳，耐磨、耐油，广泛应用于家用电器、机械配件、办公用品和通讯器材等领域。但纯ABS存在一些缺陷，如熔体黏度高，流动性差，热稳定性和耐候性不佳，硬度较低，限制了它的进一步应用。聚甲基丙烯酸甲酯（PMMA）是一种光学性能好、耐候性优异、表面硬度较高、机械强度好的热塑性塑料，但其冲击强度不高。因此，制备ABS/PMMA合金可综合两种塑料的优点，弥补各自的缺点，可望获得具有高光泽、防划伤性能的合金材料。
目前国内关于ABS/PMMA共混体系的改性研究主要集中在不同原料比例、不同黏度的PMMA 、不同牌号的ABS对ABS/PMMA合金性能的影响等
方面[3-10]，而对ABS/PMMA合金表面光泽度、表面硬度方面的报道较少。本实验使用TiO2和BaSO4两种无机填料，考察了其加入前后合金的物理力学性能及表面光泽度、表面硬度，探讨了无机粒子对合金性能的影响。ABS与PMMA的相容性会随着ABS 中丙烯腈等含量的变化而不同[11-14]，并且无机粒子与树脂基体界面间的黏结并不牢固，因此，本实验添加苯乙烯/马来酸酐的无规共聚物（SMA）及乙烯-甲基丙烯酸酯共聚物（EMA）的复配物来改善共混体系的相容性，以期获得光泽度较高、表面硬度较高（防划伤）的ABS/PMMA合金材料。
加工与应用
文章编号：1005-3360（2010）01-0062-04
防划伤高光ABS/PMMA合金的制备及其性能探讨
Preparation and Properties of Scratch Resistance and High Surface Gloss ABS/PMMA Alloy
陈振嘉1，吴水珠1，赵建青1，曾钫1，彭忠泉2
1 实验部分
1.1 原料
62
收稿日期：2009-10-13
防划伤高光ABS/PMMA合金的制备及其性能探讨
ABS，GP22，巴斯夫公司； PMMA，CM-207，奇美实业股份有限公司； SMA，PC-18，广州市柏晨高分子新材料有限公司；苯乙烯-丙烯腈共聚物（SAN），ICE-80HF，宁波乐金甬兴化工有限公司； EMA，Elvaloy 1125AC，美国杜邦公司；乙烯-丙烯酸丁酯-甲基丙烯酸缩水甘油酯共聚物（PTW），Elvaloy PTW，美国杜邦公司；抗氧剂，GX2921，瑞士汽巴公司； BaSO4，粒径45μm，上海江沪实业公司； TiO2，VK-TA100，杭州万景新材料有限公司。
表1是PMMA含量对ABS/PMMA合金表面硬度的影响。由表1可见，随着PMMA含量的增加，合金的表面硬度呈现逐步上升趋势。未添加PMMA 时，纯ABS的表面硬度只有B级，当添加10份PMMA 时，合金表面硬度达到了HB级，添加量为30份时，合金的表面硬度达到H级。这是因为PMMA的硬度高于ABS，随其含量的增加，合金表面的PMMA含量也增多，故表面硬度会逐渐增大。但PMMA含量较高时，合金的冲击强度也较低。因此，PMMA含量不能过大，当ABS/PMMA比例为70/30时，合金综合性能较好。
Chen Zhenjia1, Wu Shuizhu1, Zhao Jianqing1, Zeng Fang1, Peng Zhongquan2
- 1. 华南理工大学高分子材料科学与工程系，广东广州 510640 2. 广州金发科技股份有限公司，广东广州 510520
- 1. Department of Material Science and Engineering, South China University of Technology. Guangzhou 510640, China 2. Guangzhou Jinfa Technology Co., Ltd., Guangzhou 510520, China
1.2 仪器与设备
双螺杆挤出机，LTE26-40，Lab Tech Engineering 有限公司；
注射机，EC75NII-2Y，日本东芝公司；万能材料试验机，Zwick/roll Z010，德国Zwick 公司；悬臂梁冲击试验机，Zwick/roll 5113，德国Zwick 公司；弯曲试验机，5500R，美国Instron公司；热变形/维卡测试仪，意大利西斯特科学仪器公司；熔体流动速率仪，意大利西斯特科学仪器公司；表面光泽度测试仪，500MC，德国Erichsen公司；铅笔硬度计，BY型，上海普申化工机械有限公司。
2 结果与讨论
2.1 PMMA含量对ABS/PMMA合金性能的影响
不同含量PMMA对ABS/PMMA合金力学性能和表面光泽度的影响如图1~图3所示，其中相容剂 SAN 5%，PTW 5%。由图1可见，随着PMMA用量的增加，合金的拉伸强度和弯曲强度均逐渐升高。当PMMA用量为30%时，合金的拉伸强度和弯曲强度分别达到52 MPa和82 MPa。图2表明，PMMA用量增加使得合金的缺口冲击强度迅速下降，这可能是由于ABS中的AS基体的一部分橡胶颗粒转移到了PMMA相中，所以在受到外来冲击时，AS基体不足以吸收全部的冲击能；同时，PMMA相中橡胶粒子的密度还太低，也不能吸收足够的冲击能。因此，合金的冲击性能随PMMA含量的增加而迅速降低。
表1 PMMA含量对ABS/PMMA合金表面硬度的影响 Tab.1 Effect of PMMA content on surface hardness of ABS/PMMA alloy
PMMA 含量 /%
0 10 20 30 40 50
表面硬度
B HB HB H H 2H
由表2可见，添加无机填料后，ABS/PMMA/无机填料共混物的弯曲性能基本不变，拉伸性能略有下降，而冲击强度则急剧下降。这可能是因为：在熔融共混条件下，无机填料用量增加后，无机粒子在树脂基体内分散不均，出现了一定程度的团聚，这些团聚体成为材料中的缺陷，在受力时引起较大的应力集中，从而降低了材料的拉伸性能和冲击性能。此外，从表2还可以看出，添加了无机填料的合金的热变形温度均比未添加无机填料前略高。在填料含量超过5%后，随其含量的增加，合金热变形温度呈逐渐下降趋势，这可能是因为无机填料含量较高时，填料分散不均，材料内部缺陷增多，从而在相同温度下填料含量较大的样条更容易发生形变。
摘要 : Abstract :
以ABS为主要原料与PMMA共混来改善ABS的表面光泽度，添加无机填料TiO2和BaSO4来改善ABS/ PMMA合金的表面硬度，探讨了PMMA和无机填料含量对ABS/PMMA合金力学性能、光学性能和硬度的影响。结果表明：合金的表面光泽度和硬度随着PMMA含量的增加而增大，但过多的PMMA会降低合金的冲击性能，当PMMA/ABS=30/70时，合金综合性能最佳；加入无机填料后，合金的表面硬度上升，表面光泽度、拉伸强度和冲击强度下降。
PMMA was employed to improve the surface gloss of ABS. The inorganic fillers (TiO2 and BaSO4) were added to improve the surface hardness of ABS/PMMA alloy. The effects of use amount of inorganic fillers and PMMA on mechanical property, optical property and hardness of the alloy were investigated. The results show that: the sufrace gloss and hardness of the alloy increase with the increase of PMMA content, but too much PMMA decreases the impact strength of the alloy, when PMMA/ABS=30/70, the general property of the alloy is the best; with the addition of inorganic fillers, the surface hardness of the alloy increases, but the surface gloss, tensile strength and impact strength decrease.
