基于MSP430的模拟SPI串口通信的实现MSP430是德州仪器（Texas Instruments）公司生产的一款微控制器，内置有模拟外设接口和数字外设接口，非常适合用于嵌入式系统的开发。
SPI（Serial Peripheral Interface）是一种同步串行通信协议，常用于微控制器之间的通信。
在基于MSP430的模拟SPI串口通信实现中，我们需要使用MSP430的GPIO（General-Purpose Input/Output）外设模拟SPI通信协议的时序。
以下是基于MSP430的模拟SPI串口通信实现的步骤：1.配置MSP430的GPIO口为输出模式，并将片选信号（CS）、时钟信号（CLK）、主设备输入信号（MISO）设置为低电平，主设备输出信号（MOSI）设置为高电平。
2.配置MSP430的GPIO口中的片选信号（CS）为输出模式，并将其设置为高电平。
3.编写SPI通信的初始化函数，设置SPI的参数，如时钟分频比、数据位长度等。
4.实现SPI通信的发送函数。
将待发送的数据放入发送缓冲区，按照SPI通信协议的时序，通过MSP430的GPIO口将数据逐位发送出去。
5.实现SPI通信的接收函数。
按照SPI通信协议的时序，通过MSP430的GPIO口接收从外设传入的数据，并存储到接收缓冲区。
6.实现SPI通信的片选控制函数。
控制片选信号的输出，使得与其他外设通信时只选中对应的外设。
7.在主函数中调用上述SPI通信的功能函数，进行数据的发送和接收。
需要注意的是，以上步骤仅是基于MSP430的模拟SPI串口通信实现的一般步骤，具体的实现细节还需根据具体的硬件设备和通信协议来进行调整。
总结起来，基于MSP430的模拟SPI串口通信的实现主要包括配置GPIO口、初始化SPI通信参数、实现发送和接收函数，以及控制片选信号的输出等步骤。
通过这些步骤的完成，可以实现MSP430与其他外设之间的SPI串口通信。
单片机串口通信协议1. 引言单片机串口通信是一种常见的数据通信方式，它允许单片机与其他外部设备进行通信。
串口通信协议定义了数据传输的格式、波特率等参数，确保通信的稳定和可靠性。
本文将介绍单片机串口通信协议的基本原理和常用协议。
2. 串口通信基础串口通信是通过串行数据传输来实现的。
其中，UART（通用异步收发传输器）是实现串口通信的重要组件。
UART将并行数据转换为串行数据，并通过串口进行传输。
在单片机中，常用的串口通信引脚是TX（发送）和RX（接收）。
3. 串口通信协议串口通信协议定义了数据传输时各个数据包的格式和规则。
常见的串口通信协议有以下几种：3.1. RS-232RS-232是最早出现的串口通信协议之一。
它定义了数据传输的电气特性和信号级别。
RS-232使用9个引脚进行数据传输，包括发送和接收数据线、数据控制线等。
该协议具有较长的最大传输距离和可靠性，但通信速率相对较慢。
3.2. RS-485RS-485是一种多点通信的串口协议。
相比于RS-232，RS-485支持多个设备之间的通信。
它使用不同的信号级别和电气特性，可实现更远的传输距离和更高的通信速率。
RS-485通信中设备分为主设备和从设备，主设备负责控制通信流程。
3.3. SPISPI（Serial Peripheral Interface）是一种同步串口通信协议，常用于单片机与外部设备之间的通信。
SPI使用四条引脚进行通信，包括时钟线、数据线、主设备输出从设备输入线和主设备输入从设备输出线。
SPI通信速率较快，适用于高速数据传输。
3.4. I2CI2C（Inter-Integrated Circuit）是一种多主从通信的串口协议。
I2C使用两条引脚进行通信，包括时钟线和数据线。
在I2C总线上，可以连接多个设备，实现多个设备之间的通信和数据交换。
I2C通信速率较慢，但具有较简单的硬件设计和较低的功耗。
4. 协议选择和配置选择合适的串口通信协议需要考虑通信距离、通信速率、设备数量等因素。

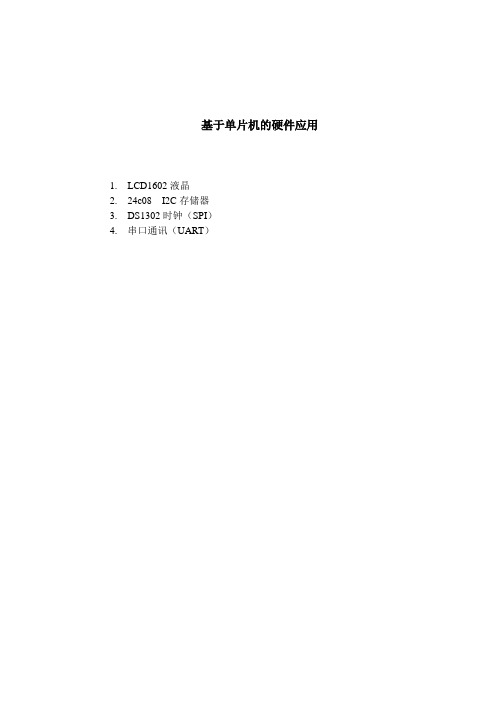

基于单片机的硬件应用1.LCD1602液晶2.24c08 I2C存储器3.DS1302时钟（SPI）4.串口通讯（UART）1 LCD1602字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD ，目前常用16*1，16*2，20*2和40*2行等的模块。
外观如图1.1：LCD1602引脚功能说明，如图1.2。
1.1 显示原理LCD1602内的HD44780控制芯片内置了DDRAM、CGROM 和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码，共80个字节。
如表1。
例如如果在第一行第二个位置写入“A”字符，即在地址01H中写入。
CGROM(Character Generator ROM)是固化字模存储器。
在PC 上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS 里都固化有字符字模。
字模代表了在点阵屏幕上点亮和熄灭的信息数据。
类似于在8*8LED点阵上显示文字或图形生成字模，字模的编码和ASCII码一致。
CGRAM(Character Generator RAM)是允许用户自定义的字符产生存储器。
（ROM：random read-only memory RAM:random access memory）1.2 指令集LCD1602共有11条指令。
各指令详细见LCD1602技术说明书，下面就读写指令和据详细说明。
1.2.1 读写引脚高低电平设置和时序（1）读数据和状态，时序入图1.3。
读状态输入：RS=0，RW=1，E=1读数据输入：RS=0，RW=1，E=1（2）写数据和状态，时序入图1.4。
写指令 输入：RS=0，RW=0，E=下降沿脉冲，DB0-DB7=指令码 写数据 输入：RS=1，RW=0，E=下降沿脉冲，DB0-DB7=数据1.2.2 读写程序分析（1）读取忙信号或AC 地址指令，各位入图1.5。
BF=0，表示液晶显示器可以接收来自单片机的数据或指令。
单片机通信技术UARTSPI和IC 单片机通信技术：UART、SPI和IC单片机（Microcontroller）是一种集成了处理器核心、存储器和外设接口的微型计算机系统。
在各种电子设备中，单片机扮演着控制和通信的重要角色。
本文将介绍单片机通信技术中的UART、SPI和IC （Integrated Circuit）三个关键概念，并探讨它们之间的联系与应用。
一、UART通信技术UART（Universal Asynchronous Receiver/Transmitter）通信技术是一种异步串行通信协议，通常用于单片机与外部设备之间的通信。
UART通过串口将数据以二进制的形式进行传输，通信的双方需要约定好各自的通信参数，如波特率、数据位数、停止位等。
UART通信技术的核心在于数据的传输方式，它采用了起始位、数据位、校验位和停止位的组合来实现数据的传输。
起始位用于告知数据接收方一组数据的开始，数据位是用来传输具体的数据内容，校验位用于检测数据的准确性，停止位用于标志一组数据的结束。
UART通信技术具有简单、稳定、成本低等优点，因此在许多单片机应用中得到广泛应用。
例如，串口通信、蓝牙通信、红外通信等都可采用UART技术。
二、SPI通信技术SPI（Serial Peripheral Interface）通信技术是一种同步串行通信协议，常用于实现单片机与外围设备之间的高速数据传输。
SPI通信采用全双工的方式，即可以同时进行数据发送和接收。
SPI通信技术的关键在于主从设备之间的时钟同步和数据传输协议。
在SPI通信中，主设备控制通信的时序和数据传输的规则，从设备负责响应主设备的指令并返回数据。
SPI通信使用了四根信号线，分别是时钟信号（SCK）、主设备输出从设备输入信号（MOSI）、从设备输出主设备输入信号（MISO）和片选信号（SS）。
SPI通信技术具有高速、全双工、多设备共享总线等特点，因此被广泛应用于数据存储器、显示设备、模数转换器（ADC）、数模转换器（DAC）等外围设备的通信。
单片机SPI通信实现SPI（Serial Peripheral Interface）是一种常见的串行通信接口，它用于在电子设备之间进行数据传输。
在单片机中，SPI通信常用于连接外部设备，如传感器、存储器或其他微控制器。
本文将介绍如何在单片机中实现SPI通信。
一、SPI通信的基本原理SPI通信包括一个主设备（MCU）和一个或多个从设备之间的通信。
通常，SPI使用四根信号线实现通信：1. 时钟线（SCLK）：用于主设备提供时钟信号，同步主设备和从设备的数据传输。
2. 主输出，从输入线（MISO）：用于主设备发送数据给从设备，并由从设备接收数据。
3. 主输入，从输出线（MOSI）：用于主设备接收从设备发送的数据。
4. 片选线（SS）：用于选择与主设备通信的特定从设备。
SPI通信是全双工的，意味着主设备和从设备可以同时发送和接收数据。
通信的过程如下：1. 主设备发送时钟信号给从设备。
2. 主设备通过MOSI线发送数据给从设备。
3. 从设备通过MISO线接收主设备发送的数据。
4. 从设备可以通过MISO线发送数据给主设备。
二、硬件设置在单片机中实现SPI通信，需要根据具体芯片型号和开发板的硬件接口进行设置。
通常需配置以下参数：1. SPI模式：SPI通信有四种模式，根据通信的时钟极性和相位来确定。
要根据所连接的设备要求选择适当的SPI模式。
2. 数据位长度：确定通信中每个数据包的位数。
3. 时钟频率：选择与所连接设备的最大通信频率兼容的时钟频率。
三、代码实现以下是一个示例代码，用于在单片机中实现SPI通信：```c#include <avr/io.h>void SPI_MasterInit(){// 设置引脚方向：SCLK, MOSI和SS作为输出引脚，MISO作为输入引脚DDRB = (1 << DDB5) | (1 << DDB3) | (1 << DDB2);// 使能SPI，并设置为主设备模式，设置时钟频率为fck/4SPCR = (1 << SPE) | (1 << MSTR);}void SPI_MasterTransmit(uint8_t data){// 启动数据传输SPDR = data;// 等待传输完成while (!(SPSR & (1 << SPIF)));}int main(void){// 初始化SPI主设备SPI_MasterInit();// 主设备发送数据SPI_MasterTransmit(0x55); // 发送0x55 return 0;}```以上代码是一个简单的SPI主设备配置和数据发送的示例，具体代码实现需要根据所使用的单片机型号和开发环境进行相应修改。
基于单片机的串口通信模块设计
一、背景
基于单片机的串口通信模块是现在最常用的通信技术之一、它是一种常见的无线传输技术，利用串口通信模块可以快速传输大量的信息，减少数据传输时间。
串行技术的性能有很大的提高，不仅仅可传输单个字符，还可以传输字符串，实现点对点的串口通信。
二、基本原理
串口通信模块基于单片机的设计，是一种总线式的数据传输方式，通过共享的串口数据线来进行通信，可以实现多设备之间的快速数据传输。
串口模块通常是模拟的，它对接收到的信号进行解码，然后将数据放入的串行总线上，并将其发送到目标设备。
控制对象在接收到数据后，控制板会将所有的控制信号装入串口总线中，最后将开关量的控制信号转换为目标设备的控制信号，实现了两设备之间的通信。
三、串口模块的设计
1.串口通信模块的设计首先需要选择合适的单片机，单片机要求数据传输率足够高，同时有足够的外设接口，能够满足多种应用场景的需求。
2.电路设计要求尽量不要增加多余的外设，并且考虑到硬件可靠性，如电源电路要采用高效率的电源设计，数据线的板载电感要求周围有足够的空间；串口数据线要求可靠性高，考虑到信号的丢失。
基于单片机的串口转以太网设计摘要：随着计算机通信技术和网络技术的发展,在嵌入式系统中集成以太网口实现与其它计算机设备之间的高速数据传输就显得尤为重要。
本文结合以太网接口芯片W5500的主要特点、芯片引脚定义、内部寄存器使用说明，设计了一款基于STM32芯片与W5500高速以太网控制芯片的嵌入式以太网系统，充分发挥了STM32 芯片的Cortex-M3 内核低成本低功耗的特性，同时该设计直接使用W5500固化的TCP/IP协议站，提高了系统的性能。
关键词：以太网以太网接口W5500芯片随着嵌入式系统与网络的密切关系和TCP-IP网络的迅速普及，TCP-IP网络在工业领域具有良好的应用前景。
与过去工业领域广泛使用的串行传输相比，TCP/IP连接器网络具有更宽的带宽、更快的传输速度、更远的传输距离和更广泛的通信服务等特点[1]。
由于TCP和IP通信环境的多样性，很难根据其基本IP环境自动纠正数据传输错误。
由于串行通信的传输方式容易受到普通模式的干扰，因此抗干扰能力差，传输容易出错。
在实际应用中，如果不超过最大传输长度，串行端口的最大传输速度为115200比特/秒[2]。
本文设计的以太网系统允许设备使用串口进行数据传输访问网络，包括串口通信、内置微控制器驱动程序、协议移植和服务器构建。
1系统硬件设计本系统设计采用STM32F103C8T6微控制器和W5500芯片搭建的网络系统，串口转网络硬件系统主要包括微处理器模块、以太网控模块、电源模块、电平转换、网口设计等。
其中，以太网芯片W5500与微控制器芯片STM32F103C8T6之间采用SPI接口，电源电路包含了微控制器芯片STM32F103C8T6所引出的两个串口。
2系统软件设计系统软件设计包含串口相关配置、TCP通信的实现、UDP通信的实现等。
由于W5500强化了协议，所以需要设计与套接字的接口。
这不仅简化了设计过程，还降低了微控制器的处理能力和系统资源的使用。
基于单片机SPI器件的串口控制
时间：2010-03-18 09:55:39 来源：现代电子技术作者：祝红彬，李伟，刘子骥，蒋亚东电子科技大学
摘要：集成电路设计越来越向系统级的方向发展，并且越来越强调模块化的设计。
SPI总线是Motorola公司提出的一个同步串行外设接口，容许CPU与各种外围接口器件以串行方式进行通信、交换信息。
在此简述了SPI总线的特点，介绍了它的四条信号线及SPI串行总线接口的典型应用。
重点描述SPI串行总线接口在DA芯片中的应用，并给出用C语言描述实现该接口通信的部分程序。
该程序已经在AT89C2051中进行验证。
关键词：SPI；串口控制；AD7390；单片机
0 引言
串行外设接口(Serial Peripheral Interface，SPI)是一种高速同步串行输入／输出端口，近年来广泛应用于移位寄存器、D／A转换器、A／D转换器、串行E2PROM、LED显示驱动器等外部设备的扩展。
SPI接口可以共享，便于组成带多个SPI接口器件的系统。
其传送速率可编程，连接线少，具有良好的扩展性。
1 SPI接口介绍
SPI是摩托罗拉公司推出的一种同步串行通信接口，用于微处理器、微控制器和外围扩展芯片之间的串行连接，现已发展成为一种工业标准。
目前，各半导体公司推出了大量的带有SPI接口的具有各种各样功能的芯片，如RAM，E2PROM，FLASH ROM，A／D转换器、D／A转换器、LED&LCD显示驱动器、I／0接口芯片、实时时钟、UART收发器等，为用户的外围扩展提供了极其灵活而价廉的选择。
由于SPI总线接口只占用微处理器四个I／O 口线，故采用SPI总线接口可以简化电路设计。
节省很多常规电路中的接口器件和I／O口线，提高设计的可靠性。
目前，已有部分厂家的单片机具有SPI接口，如Philips的
P89LPC900，Atmel的Atmega128等，但是，大部分单片机不支持SPI接口。
在实际应用中，出于产品体积、成本和可扩展性等方面的考虑，设计人员往往希望使用不具备SPI接口的单片机来控制具备SPI接口的外围器件。
现以AT89C2051单片机模拟SPI总线操作串行AD7390为例，如图1所示，介绍利用单片机的I／O口通过软件模拟SPI总线的实现方法。
SPI使用的四条线是串行时钟线(SCK)、主机输入从机输出线(MISO)、主机输出从机输入线(MOSI)、低电平有效的使能信号线(CS)。
这样，仅需3～4根数据线和控制线即可扩展具有SPI接口的各种I／O器件。
SPI 总线具有以下特点：
(1)因连线较少，可简化电路设计。
并行总线扩展方法通常需要8根数据线、8～16根地址线、2～3根控制线。
而SPI总线设计，仅需4根数据线和控制线即可完成并行扩展所实现的功能。
(2)器件统一编址，并与系统地址无关，操作SPI独立性好。
(3)器件操作遵循统一的规范．使系统软硬件具有良好的通用性。
2 AD7390的基本结构和工作原理
AD7390是ADl公司生产的12位分辨率电压输出数／模转换器。
该DAC为用户提供低成本、高精度的可控电压解决方案，使用单电源+3V系统供电。
器件保证电源电压为2．7～5．5V时消耗不到100mA的电流，所以该器件适用于一些对功效要求高的设备，比如电池供电系统。
输出电压取决于外部参考输入电压。
DACOUT输出介于REFIN与地之间的任意值，其内部框图如图2所示。
内部双缓冲串行数据接口提供高速转换，微控制器通过三线SPI控制器件、串行数据(SDI)、时钟(CLK)和使能(LD)引脚。
此外，使用CLR输入可以对输出清零。
操作时序如图3所示。
3 AD7390的串口控制
电脑通过RS 232向MCU发送控制信号，再由MCU控制AD7390，完成整个设置过程。
通过串口控制AD7390的软件流程如图4所示。
一旦有数据写入单片机，则单片机将重新设置AD7390。
单片机程序分为三大模块，分别是SPI控制模块、串口接收模块和操作信息反馈模块。
SPI控制模块产生CLK，LD，并在CLK的上升沿到来之前，保证SDI数据的稳定，以便AD7390准确地采集到数据。
CLK时钟的频率根据器件的典型延迟决定，不同器件有不同的延迟，所以它决定了不同器件的时钟应该不一样。
串口接收模块完成从电脑接收数据并保存数据。
由一片MAX 232完成RS 232电平与TTL电平之间的转换。
因为传输的是连续性数据，因此在接收程序的编写时，要注意中断申请的屏蔽，才能准确地接收到全部数据。
在利用串口调试助手调试时，留意发送数据的格式，是否以16进制发送，会影响接收到的数据。
比如，发送字母“E”，如果以16进制发送。
发送的实际数据是“15”，而接收到的数据是“15”的ASCII码“49”、“53”；如果不以16进制发送，则发送的是字母“E”的ASCII码“69’。
由此可以看出它们之间的差别。
因此在接收方要得到想要的数据，则需要进行转换。
该转换可参看后面的程序。
操作信息反馈模块完成操作结果的可视化输出，通过内部计算，输出设置的电压值，这为调试过程提供了很大的便利。
AD7390为12位数／模转换器。
该器件接收16位数据，数据格式如图5所示，取低12位作为有效数据，自动舍弃高4位。
因为单片机传输数据以字节(8 b)为单位，所以采用16
位传输模式。
部分程序代码如下：
4 结语
通过串口的应用，SPI器件的控制变得很方便。
由于串口占用资源少，所以SPI接口在集成芯片中越来越广泛的应用，将使该控制模式成为以后系统中的典型设计。
