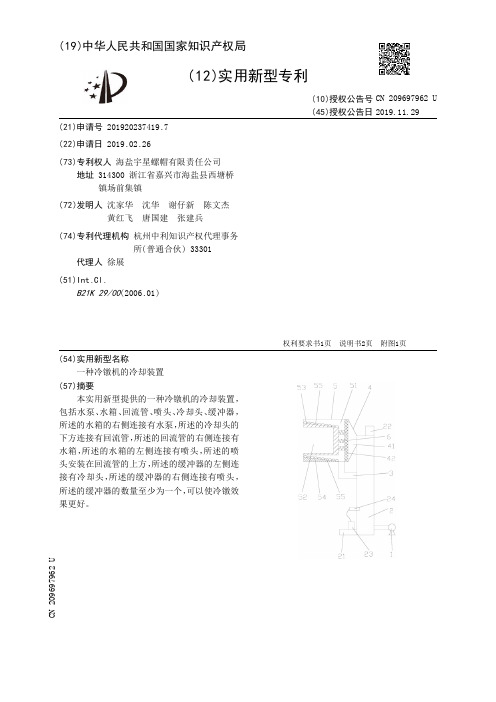

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920237419.7(22)申请日 2019.02.26(73)专利权人 海盐宇星螺帽有限责任公司地址 314300 浙江省嘉兴市海盐县西塘桥镇场前集镇(72)发明人 沈家华　沈华　谢仔新　陈文杰　黄红飞　唐国建　张建兵　(74)专利代理机构 杭州中利知识产权代理事务所(普通合伙) 33301代理人 徐展(51)Int.Cl.B21K 29/00(2006.01)(54)实用新型名称一种冷镦机的冷却装置(57)摘要本实用新型提供的一种冷镦机的冷却装置，包括水泵、水箱、回流管、喷头、冷却头、缓冲器，所述的水箱的右侧连接有水泵，所述的冷却头的下方连接有回流管，所述的回流管的右侧连接有水箱，所述的水箱的左侧连接有喷头，所述的喷头安装在回流管的上方，所述的缓冲器的左侧连接有冷却头，所述的缓冲器的右侧连接有喷头，所述的缓冲器的数量至少为一个，可以使冷镦效果更好。

权利要求书1页 说明书2页 附图1页CN 209697962 U 2019.11.29C N 209697962U权　利　要　求　书1/1页CN 209697962 U1.一种冷镦机的冷却装置，其特征在于：包括水泵(1)、水箱(2)、回流管(3)、喷头(4)、冷却头(5)、缓冲器(6)，所述的水箱(2)的右侧连接有水泵(1)，所述的冷却头(5)的下方连接有回流管(3)，所述的回流管(3)的右侧连接有水箱(2)，所述的水箱(2)的左侧连接有喷头(4)，所述的喷头(4)安装在回流管(3)的上方，所述的缓冲器(6)的左侧连接有冷却头(5)，所述的缓冲器(6)的右侧连接有喷头(4)，所述的缓冲器(6)的数量至少为一个。

2.如权利要求1所述的一种冷镦机的冷却装置，其特征在于：所述的水箱(2)上设有出水口(21)、进水口(22)、电动阀(23)、温度测量器(24)，所述的水箱(2)的上方连接有进水口(22)，所述的水箱(2)的下方连接有出水口(21)，所述的出水口(21)上连接有电动阀(23)，所述的电动阀(23)和温度测量器(24)通信连接。

专利名称：一种圆镶件加工用气体冷却装置专利类型：实用新型专利
发明人：刘坤,孙高波
申请号：CN201920179816.3
申请日：20190123
公开号：CN209763803U
公开日：
20191210
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种圆镶件加工用气体冷却装置，包括机体外壳、外框、支架、第一滑块、拉环、第一导管、第二导管和第二门板，所述机体外壳的一侧设置有进风口，所述进风口远离机体外壳的一侧设置有固定框，所述固定框与进风口的连接处设置有固定栓，其中，所述外框设置于固定框靠近进风口的一侧，所述外框的内侧设置有滤网，所述支架设置于机体外壳远离进风口的内部，所述支架的内部设置有管束，所述第一滑块固定于支架靠近机体外壳的一侧，所述第一滑块与机体外壳的连接处设置有第一滑槽。

该圆镶件加工用气体冷却装置，支架可以通过第一滑块与第一滑槽的滑动取出，这样就可以方便的对装置内部的束管进行更换，方便了该装置的维护修理。

申请人：青岛牧野模具有限公司
地址：266000 山东省青岛市红岛经济区河套街道上疃社区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种冷却装置
专利类型：实用新型专利
发明人：石云峰
申请号：CN201220644499.6申请日：20121128
公开号：CN202878022U
公开日：
20130417
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种冷却装置，涉及机床上的冷却装置。

现有冷却方式存在冷却效果差并影响刀具寿命和加工效率的缺陷。

本实用新型包括刀座本体、前密封环和后密封环，本体设置主轴孔，主轴通过轴承安装在本体主轴孔内，主轴与主轴孔同轴，所述的刀座本体和主轴之间设置环形空腔，前密封环和后密封环分别固定安装于空腔的两端，刀座本体的外周面设置有管接口，管接口与所述的环形空腔连通，主轴的右端设有中心孔，环形空腔与中心孔贯通，中心孔径向穿越主轴与刀具连通，刀具设有出水通孔。

本实用新型确保了冷却液对切削刀具的冷却，且结构简单、制造成本低。

申请人：浙江汉纳机械科技有限公司
地址：312500 浙江省绍兴市新昌县南明街道江南北路116号
国籍：CN
更多信息请下载全文后查看。

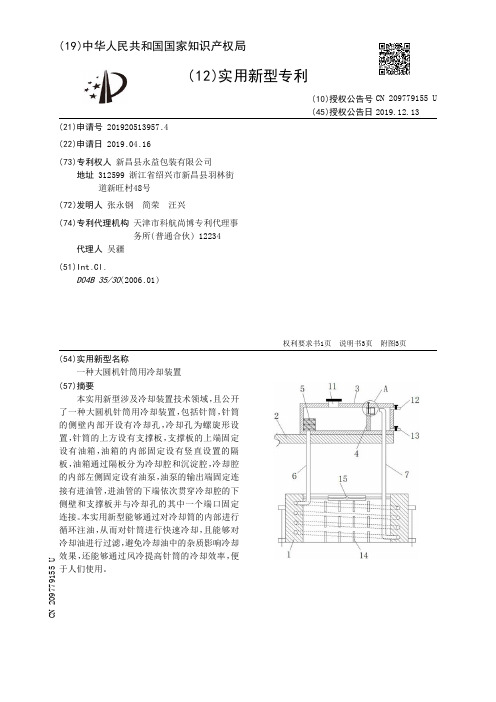

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920513957.4(22)申请日 2019.04.16(73)专利权人 新昌县永益包装有限公司地址 312599 浙江省绍兴市新昌县羽林街道新旺村48号(72)发明人 张永钢　简荣　汪兴　(74)专利代理机构 天津市科航尚博专利代理事务所(普通合伙) 12234代理人 吴疆(51)Int.Cl.D04B 35/30(2006.01)(54)实用新型名称一种大圆机针筒用冷却装置(57)摘要本实用新型涉及冷却装置技术领域，且公开了一种大圆机针筒用冷却装置，包括针筒，针筒的侧壁内部开设有冷却孔，冷却孔为螺旋形设置，针筒的上方设有支撑板，支撑板的上端固定设有油箱，油箱的内部固定设有竖直设置的隔板，油箱通过隔板分为冷却腔和沉淀腔，冷却腔的内部左侧固定设有油泵，油泵的输出端固定连接有进油管，进油管的下端依次贯穿冷却腔的下侧壁和支撑板并与冷却孔的其中一个端口固定连接。

本实用新型能够通过对冷却筒的内部进行循环注油，从而对针筒进行快速冷却，且能够对冷却油进行过滤，避免冷却油中的杂质影响冷却效果，还能够通过风冷提高针筒的冷却效率，便于人们使用。

权利要求书1页 说明书3页 附图3页CN 209779155 U 2019.12.13C N 209779155U权　利　要　求　书1/1页CN 209779155 U1.一种大圆机针筒用冷却装置，包括针筒(1)，其特征在于，所述针筒(1)的侧壁内部开设有冷却孔，所述冷却孔为螺旋形设置，所述针筒(1)的上方设有支撑板(2)，所述支撑板(2)的上端固定设有油箱(3)，所述油箱(3)的内部固定设有竖直设置的隔板(4)，所述油箱(3)通过隔板(4)分为冷却腔和沉淀腔，所述冷却腔的内部左侧固定设有油泵(5)，所述油泵(5)的输出端固定连接有进油管(6)，所述进油管(6)的下端依次贯穿冷却腔的下侧壁和支撑板(2)并与冷却孔的其中一个端口固定连接，所述进油管(6)与冷却腔及支撑板(2)均固定连接，所述冷却孔的另一个端口固定连接有出油管(7)，所述出油管(7)的上端一侧贯穿支撑板(2)和沉淀腔的下侧壁并延伸至沉淀腔的内部，所述出油管(7)与支撑板(2)及沉淀腔均为固定连接，所述隔板(4)的表面上端开设有滤油孔，所述滤油孔的内部设有阀板(8)，所述阀板(8)的内部固定插接有竖直设置的阀杆(9)，所述阀杆(9)的上下两端均通过滚动轴承与滤油孔上下侧壁转动连接，且阀杆(9)的上端贯穿油箱(3)的上侧壁并延伸至油箱(3)的外部，所述滤油孔靠近沉淀腔的一端固定连接有滤网罩(10)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920623603.5(22)申请日 2019.05.05(73)专利权人 贵州恒盛铸造科技有限公司地址 553537 贵州省六盘水市盘州市两河街道工业园区机械工业园3号楼(两河街道办)(72)发明人 董国品　(74)专利代理机构 北京劲创知识产权代理事务所(普通合伙) 11589代理人 王志敏(51)Int.Cl.B22D 13/10(2006.01)(54)实用新型名称一种铸造件快速降温的冷却装置(57)摘要本实用型公开了一种铸造件快速降温的冷却装置，包括托板、在托板上旋转的聚风部以及电机，所述托板的上端面一侧焊接有立板一且另一侧焊接有和立板一平行布置的立板二，所述聚风部呈卧式圆筒状且其上从左至右依次设有左圆板、多个均匀分布的风板以及与左圆板同轴心的右环形板，所述风板的两端与左圆板和右环形板的一侧焊接连接，所述立板二的一侧开设有回转让位孔。

本实用新型中，聚风部采用单开口卧式筒状结构，聚风部上均匀分布在周边的风板具有倾斜角度，电机带动聚风部旋转时，外部冷空气从聚风部的周边汇聚式冲击承载板上的的铸造件，实现铸造件无死角风冷。

权利要求书1页 说明书3页 附图3页CN 209886629 U 2020.01.03C N 209886629U权　利　要　求　书1/1页CN 209886629 U1.一种铸造件快速降温的冷却装置，包括托板(1)、在托板(1)上旋转的聚风部(2)以及电机(3)，其特征在于，所述托板(1)的上端面一侧焊接有立板一(4)且另一侧焊接有和立板一(4)平行布置的立板二(5)，所述聚风部(2)呈卧式圆筒状且其上从左至右依次设有左圆板(6)、多个均匀分布的风板(7)以及与左圆板(6)同轴心的右环形板(8)，所述风板(7)的两端与左圆板(6)和右环形板(8)的一侧焊接连接，所述立板二(5)的一侧开设有回转让位孔，所述聚风部(2)的一端通过右环形板(8)和回转让位孔的配合和立板二(5)旋转连接，所述左圆板(6)上远离风板(7)的一侧位于中心位置焊接有驱动轴(9)，所述电机(3)通过螺栓安装在立板一(4)的一侧，且其上电机轴的一端间隙贯穿立板一(4)并和驱动轴(9)的一端固定连接，所述立板二(5)的上端面位于立板二(5)的一侧焊接有支撑板(10)，所述支撑板(10)的一侧焊接有呈水平布置的承载板(11)，所述承载板(11)的一端贯穿右环形板(8)并延伸至聚风部(2)内。

专利名称：一种金属加工用冷却装置专利类型：实用新型专利
发明人：石平永
申请号：CN201920091270.6
申请日：20190121
公开号：CN209698613U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种金属加工用冷却装置，包括地面、冷却池、水池、电动滑轨和制冷水道，所述地面内开设冷却池，且冷却池两端通过安装槽安装电动升降柱，所述电动升降柱之间顶部通过螺栓安装电动滑轨，且电动滑轨底部具有电动滑行端，所述电动滑行端底部通过吊缆设置冷却筛箱，所述冷却池内开设水池，且水池底部开设制冷水道，所述冷却筛箱位于水池内，所述水池一侧通过防护室安装第一水泵，且水池另一侧通过防护室安装第二水泵。

通过第一水泵和第二水泵的工作，能够有效实现将制冷水道和水池内的水源进行循环流动，已实现循环制冷的效果，从而对冷却筛箱内的金属件进行冷却工作。

申请人：灵武市伟畅机械科技有限公司
地址：751400 宁夏回族自治区银川市灵武市城市花园龙辰苑1号楼33房
国籍：CN
