塑胶模具冷却系统

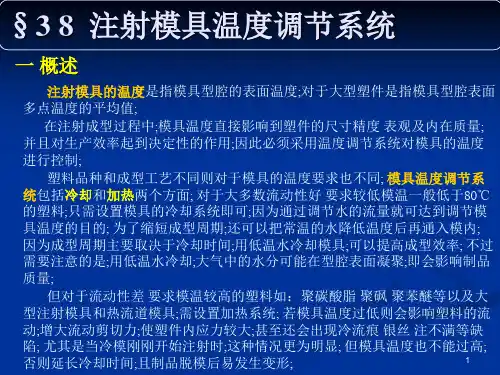

注塑模冷却系统设计原则及结构形式⼀、模具冷却系统设计原则为了提⾼⽣产率，保证制品质量，模具冷却系统设计以保证塑件均匀冷却为基本原则。

具体设计时注意以下⼏点：①冷却⽔孔数量尽量多、尺⼨尽量⼤型腔表⾯的温度与冷却⽔孔的⼤⼩、疏密关系密切。

冷却⽔孔孔径⼤、孔间距⼩，型腔表⾯温度均匀，如图3-9-3所⽰。

②冷却⽔孔⾄型腔表⾯距离要适宜孔壁离型腔的距离要适宜，⼀般⼤于10mm，常⽤12~15mm。

太近，型腔表⾯温度不均匀，参见图3-9-3d ；太远，热阻⼤，冷却效率低。

当塑件壁厚均匀时，各处冷却⽔孔与型腔表⾯的距离最好相同，如图3-9-4，a⽐b好。

当塑件壁厚不均匀时，厚壁处冷却⽔通道要适当靠近型腔，如图3-9-4，c⽐d好。

③⽔料并⾏，强化浇⼝处的冷却成型时⾼温的塑料熔体由浇⼝充⼊型腔，浇⼝附近模温较⾼、料流末端温度较低。

将冷却⽔⼊⼝设在浇⼝附近，使冷却⽔总体流向与型腔内物料流向趋于相同（⽔料并⾏），冷却⽐较均匀。

④⼊⽔与出⽔的温差不可过⼤如果⼊⽔温度和出⽔温度差别太⼤，会使模具的温度分布不均。

为取得整个制品⼤致相同的冷却速度，需合理设置冷却⽔通道的排列形式，减⼩⼊出⽔温差。

如图3-9-6，a形式会使⼊⽔与出⽔的温差⼤，b形式相对较好。

⑤冷却⽔孔布置要合理冷却⽔通道尽可能按照型腔形状布置，塑件的形状不同，冷却⽔道位置也不同，例如：图3-9-9：扁平塑件，侧⾯进浇。

动定模均距型腔等距离钻孔。

图3-9-10 ：浅壳类塑件定模钻孔、动模组合型芯铣槽。

图3-9-11：中等深度壳类塑件。

凹模距型腔等距离钻孔，凸模钻斜孔得到和塑件形状类似的回路。

图3.9 1：深腔制品。

凸凹模均采⽤组合式，车螺旋槽冷却，从中⼼进⽔，在端⾯（浇⼝处）冷却后沿环绕成型零件的螺旋形⽔道顺序流出模具。

⑥冷却⽔道要便于加⼯装配冷却⽔道结构设计必须注意其加⼯⼯艺性，要易于加⼯制造，尽量采⽤钻孔等简单加⼯⼯艺。

对于镶装组合式冷却⽔道还要注意⽔路密封，防⽌冷却⽔漏⼊型腔造成型腔锈蚀。

塑胶模具冷却系统设计一、背景介绍塑胶模具冷却系统是塑胶加工过程中非常重要的一部分，它直接影响到产品的质量和生产效率。

冷却系统的设计需要考虑多个因素，例如冷却介质的选择、冷却管道的布局、冷却器的尺寸和数量等。

本文将详细介绍塑胶模具冷却系统的设计原则和注意事项。

二、设计原则和注意事项1.冷却介质的选择：冷却介质常用的有水、油和空气等。

水是最常用的冷却介质，因为其传热效果好且成本低廉。

同时，水的导热性好，容易控制温度。

油和空气则适用于一些特殊的加工需求，如高温或高速冷却。

2.冷却管道的布局：冷却管道的布局应尽可能均匀地分布在模具的各个部位，确保每个产品的冷却效果一致。

同时，冷却管道的直径也需要根据冷却介质的流量和速度来确定。

3.冷却器的尺寸和数量：冷却器的尺寸和数量应根据模具的尺寸和冷却需求来确定。

一般来说，冷却器的数量越多，冷却效果越好。

另外，冷却器的尺寸也需要考虑冷却介质的流量和温度。

4.管道和冷却器的材质选择：管道和冷却器的材质应具有良好的导热性和抗腐蚀性。

常用的材质有铜、铝和不锈钢等。

同时，材质的选择也需要考虑成本和耐用性等方面。

5.控制冷却温度：冷却温度的控制对产品的成型质量有直接影响。

应根据具体产品的要求来确定冷却温度。

一般来说，温度过低会导致产品收缩过大，而温度过高则会导致产品变形。

6.检测和维护：冷却系统应配备温度传感器和压力传感器等装置，对冷却效果进行实时监测。

同时，冷却系统还需要进行定期的清洗和维护，确保其正常运行和延长使用寿命。

三、冷却系统设计实例以注塑模具为例，冷却系统的设计可以按照以下步骤进行：1.确定冷却介质的选择：一般使用水作为冷却介质，因为其成本低廉且传热效果好。

2.根据模具的尺寸和形状设计冷却管道的布局：确保冷却管道能够均匀地覆盖整个模具，并避免冷却死角。

3.根据冷却需求选择冷却器的尺寸和数量：根据模具的尺寸和冷却需求，选择合适的冷却器尺寸和数量。

4.选择合适的管道和冷却器材质：选择具有良好导热性和抗腐蚀性的材质，如不锈钢。

塑料模9—冷却系统设计及注塑模设计程序冷却系统设计：塑料模的冷却系统是非常关键的一部分，它的设计直接影响到塑料制品的质量、成型周期和生产效率。

一个合理的冷却系统设计可以有效地降低塑料制品的成型周期，提高生产效率。

首先，在设计冷却系统时，我们需要根据塑料制品的形状和大小来确定冷却系统的位置和数量。

一般情况下，冷却系统应该均匀地布置在塑料模的各个部位，以确保塑料制品能够均匀地受热和冷却。

其次，在确定冷却系统的位置时，我们需要注意避免冷却系统与塑料模的其他部件产生干扰。

冷却系统应该远离塑料模的芯棒、滑动导柱等部件，以免影响塑料模的正常运行。

另外，冷却系统的管道设计也非常重要。

冷却系统的管道应该尽量简短、直接，以减少冷却水的流动阻力。

另外，冷却系统的管道直径也需要根据塑料制品的大小和形状来确定，以保证冷却水能够快速有效地流过模具，并带走热量。

最后，我们还需要考虑冷却系统的冷却水循环方式。

一般情况下，冷却系统可以采用直接循环或间接循环。

直接循环就是将冷却水直接从水源引入模具，经过冷却后再排出。

间接循环则是通过冷却塔或冷却机来循环冷却水。

选择哪种循环方式，可以根据具体的生产需求来确定。

注塑模设计程序：注塑模的设计程序是一个复杂而繁琐的过程，一般包括以下几个步骤：1.确定注塑产品的要求和尺寸。

首先我们需要了解注塑产品的形状和尺寸要求，确定其设计目标。

2.设计注塑模的结构。

根据注塑产品的形状和尺寸要求，设计注塑模的结构，包括上模座、下模座、模芯、模腔等。

3.确定注塑模的材料。

根据注塑产品的材料要求和模具工作环境的要求，确定注塑模的材料，一般常见的材料有P20、NAK80、H13等。

4.进行注塑模的3D设计。

使用CAD软件进行注塑模的三维设计，包括注塑产品的三维模型和注塑模的三维结构。

5.进行注塑模的加工和装配。

根据注塑模的设计进行注塑模的加工和装配，包括数控加工、电火花加工等。

6.进行注塑模的试模和调试。

将注塑模安装到注塑机上，进行模具试模和调试，确保注塑模的工作正常。

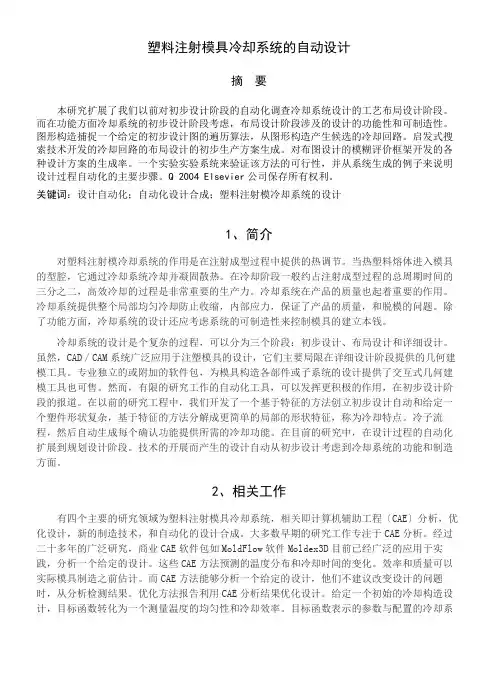

塑料注射模具冷却系统的自动设计摘要本研究扩展了我们以前对初步设计阶段的自动化调查冷却系统设计的工艺布局设计阶段。

而在功能方面冷却系统的初步设计阶段考虑，布局设计阶段涉及的设计的功能性和可制造性。

图形构造捕捉一个给定的初步设计图的遍历算法，从图形构造产生候选的冷却回路。

启发式搜索技术开发的冷却回路的布局设计的初步生产方案生成。

对布图设计的模糊评价框架开发的各种设计方案的生成率。

一个实验实验系统来验证该方法的可行性，并从系统生成的例子来说明设计过程自动化的主要步骤。

Q 2004 Elsevier公司保存所有权利。

关键词：设计自动化；自动化设计合成；塑料注射模冷却系统的设计1、简介对塑料注射模冷却系统的作用是在注射成型过程中提供的热调节。

当热塑料熔体进入模具的型腔，它通过冷却系统冷却并凝固散热。

在冷却阶段一般约占注射成型过程的总周期时间的三分之二，高效冷却的过程是非常重要的生产力。

冷却系统在产品的质量也起着重要的作用。

冷却系统提供整个局部均匀冷却防止收缩，内部应力，保证了产品的质量，和脱模的问题。

除了功能方面，冷却系统的设计还应考虑系统的可制造性来控制模具的建立本钱。

冷却系统的设计是个复杂的过程，可以分为三个阶段：初步设计、布局设计和详细设计。

虽然，CAD／CAM系统广泛应用于注塑模具的设计，它们主要局限在详细设计阶段提供的几何建模工具。

专业独立的或附加的软件包，为模具构造各部件或子系统的设计提供了交互式几何建模工具也可售。

然而，有限的研究工作的自动化工具，可以发挥更积极的作用，在初步设计阶段的报道。

在以前的研究工程中，我们开发了一个基于特征的方法创立初步设计自动和给定一个塑件形状复杂，基于特征的方法分解成更简单的局部的形状特征，称为冷却特点。

冷子流程，然后自动生成每个确认功能提供所需的冷却功能。

在目前的研究中，在设计过程的自动化扩展到规划设计阶段。

技术的开展而产生的设计自动从初步设计考虑到冷却系统的功能和制造方面。

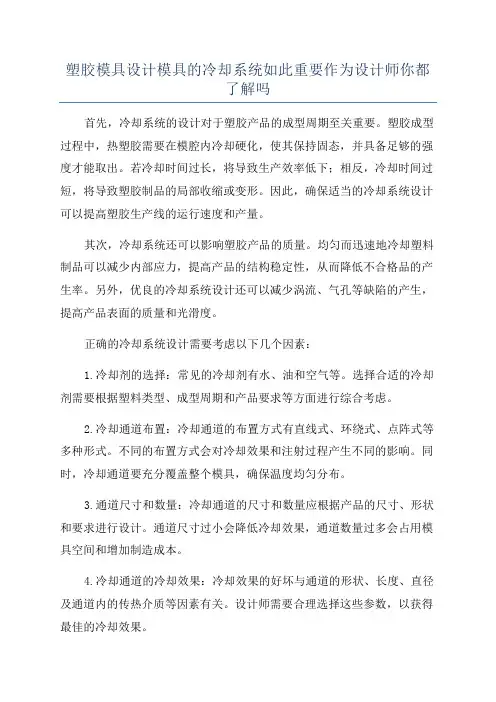

塑胶模具设计模具的冷却系统如此重要作为设计师你都了解吗首先，冷却系统的设计对于塑胶产品的成型周期至关重要。

塑胶成型过程中，热塑胶需要在模腔内冷却硬化，使其保持固态，并具备足够的强度才能取出。

若冷却时间过长，将导致生产效率低下；相反，冷却时间过短，将导致塑胶制品的局部收缩或变形。

因此，确保适当的冷却系统设计可以提高塑胶生产线的运行速度和产量。

其次，冷却系统还可以影响塑胶产品的质量。

均匀而迅速地冷却塑料制品可以减少内部应力，提高产品的结构稳定性，从而降低不合格品的产生率。

另外，优良的冷却系统设计还可以减少涡流、气孔等缺陷的产生，提高产品表面的质量和光滑度。

正确的冷却系统设计需要考虑以下几个因素：1.冷却剂的选择：常见的冷却剂有水、油和空气等。

选择合适的冷却剂需要根据塑料类型、成型周期和产品要求等方面进行综合考虑。

2.冷却通道布置：冷却通道的布置方式有直线式、环绕式、点阵式等多种形式。

不同的布置方式会对冷却效果和注射过程产生不同的影响。

同时，冷却通道要充分覆盖整个模具，确保温度均匀分布。

3.通道尺寸和数量：冷却通道的尺寸和数量应根据产品的尺寸、形状和要求进行设计。

通道尺寸过小会降低冷却效果，通道数量过多会占用模具空间和增加制造成本。

4.冷却通道的冷却效果：冷却效果的好坏与通道的形状、长度、直径及通道内的传热介质等因素有关。

设计师需要合理选择这些参数，以获得最佳的冷却效果。

5.热交换器的应用：热交换器可以在冷却过程中回收和利用热能，提高冷却效率。

合理应用热交换器可以减少能源消耗和成本。

总之，冷却系统是塑胶模具设计中不可或缺的一环。

通过正确的冷却系统设计，可以提高生产效率、降低成本、改善产品质量，并延长模具的使用寿命。

因此，作为设计师，在模具设计过程中必须充分了解冷却系统的重要性，并根据实际需求进行合理设计。
