钢结构垂直度检测

钢结构垂直度测量记录1. 介绍嘿，朋友们，今天咱们聊聊钢结构的垂直度测量。

这一话题可以说是建筑行业的“头等大事”，就像吃饭要先洗手，建房子也得先保证垂直度。

想象一下，如果你的建筑像个摇摇欲坠的玩具，那可真是让人心惊胆战呢！所以，我们可不能马虎，必须认真对待。

2. 垂直度的概念2.1 什么是垂直度？垂直度，简单来说，就是建筑物要直得像一根插在地里的烤串，不能歪歪扭扭。

如果建筑的垂直度不好，咱们后期施工的会很麻烦，装个窗户都得买个心脏药。

听着就让人心累。

2.2 测量的重要性那测量垂直度到底有多重要呢？你看看那些高楼大厦，如果没测好，哪天一场大风，可能就“风一吹，天上掉”。

不过，别担心，有了专业的测量工具和团队，咱们这“天上掉”就能变成“稳稳的幸福”。

3. 测量的步骤3.1 前期准备首先，测量之前得做好准备工作。

一台激光水平仪，一个卷尺，还有那份必须的耐心，全都准备好。

说实话，这和备考一样，越认真越不容易出错。

然后，咱要找出测量的基准点，这就像是定个导航，避免走弯路。

3.2 实际操作接下来的步骤怎么做呢？把激光水平仪放到基准点，开机，哇塞，那激光光束就像一道闪电，直挺挺地射向建筑物。

然后，咱们就开始认真认真地记录数据。

得注意啦，轻轻松松一测，不可大意。

如果误差超出标准，就得回去再调调，重来一次，就像打麻将，打错了牌可得倒追。

4. 结果分析4.1 数据分析完成测量后，咱们得分析一下数据。

这时候像个侦探，找出问题所在。

如果发现垂直度不达标，嘿，那可不行，得赶紧处理。

4.2 调整措施调整措施可以说是“后手”，需要仔细考虑。

比如说，调整支撑结构位置，或者加点撑刀，确保结构的稳定。

就好比是给花儿浇水，该补的地方一定要补到位，才能开出更美丽的花。

5. 小结好啦，今天钢结构的垂直度测量就说到这儿。

通过这一过程，咱们可以清晰看到，整个测量过程别看繁琐，其实蕴含了不少道理。

秉持着认认真真的态度，最终结果才能给人以“稳稳的幸福”。

钢结构主体整体垂直度、平面弯曲、标高观测记录鲁GG－015工程名称*******工程抄测日期施工阶段主钢架完成观测日期观测说明与示意图（可附后）：全高垂直度及标高测点设置见附图：注：本钢结构檐口高度为17.6m，选取点1\2\3\4\5进行测量，全高垂直度及标高测点设置如图所示。

垂直度测量（全高）平面弯曲（整体）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）观测部位实测偏差（mm）1 5 1 5 1 -32 4 2 7 2 33 6 3 3 3 54 5 4 5 4 -15 3 5 2 5 -3设计及规范要求（mm）H/1000,且≯25.0设计及规范要求（mm）L/1500,且≯25.0设计及规范要求（mm）+5，-8施测人：检查结论：验收意见建设（监理）单位：专业负责人：年月日施工单位：*******集团有限公司项目技术负责人：年月日山东省建设工程质量监督总站监制钢结构主体整体垂直度、平面弯曲、标高观测记录鲁GG－015工程名称*********工程结构形式门式刚架施工阶段屋面板完成观测日期观测说明与示意图（可附后）：本钢结构檐口高度为17.6m，选取边柱及中间柱轴进行测量。

垂直度测量（全高）平面弯曲（整体）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）观测部位实测偏差（mm）1 2 1 6 1 12 4 2 4 2 23 3 3 5 3 54 4 4 3 4 -15 2 5 2 5 2设计及规范要求（mm）H/1000,且≯25.0设计及规范要求（mm）H/1500,且≯25.0设计及规范要求（mm）+5，-8施测人：检查结论：验收意见建设（监理）单位：专业负责人：年月日施工单位：*******集团有限公司项目技术负责人：年月日山东省建设工程质量监督总站监制。

钢结构垂直度检测一．目的检测钢结构工程垂直度。

指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准1.检测参数:钢结构工程垂直度2.执行标准GB50205－2001《钢结构工程施工质量验收规范》GB50344－2004《建筑结构检测技术标准》三．适用范围适用于建筑工程的单层、多层、网架等轻型钢结构垂直度检验评定。

四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。

五．样本大小及抽检数量按同类构件数抽查10%，且不应少于3个。

整体检测时对主要立面要全数检查，对每个所检查的立面，除两列角柱处，尚应至少取一列中间柱。

六．仪器设备电子经纬仪（QZ01）、吊线、拉线、钢尺（GC451）七．环境条件常温5-38℃工程现场检测。

15.72.5—1钢结构垂直度检测八．检测步骤及数据处理1.检测步骤（1）.条件具备时，应采用经纬仪和钢尺进行检测，将经纬仪安置在便于操作和观查的地点，对钢结构指定构件的垂直度进行检测。

（2）.条件不具备时，应采用吊线、拉线和钢尺进行检测。

九．结果判定1.单层钢结构a.钢屋（托）架、桁架、梁及受压杆件跨中的垂直度h/250，且不应大于15.0mm。

b．单层钢结构主体结构的整体垂直度H/1000，且不应大于25.0mm。

2.多层及高层钢结构a.钢主梁、次梁及受压杆件的垂直度h/250，且不应大于15.0mm。

b．单节柱的垂直度h/1000，且不应大于10.0mm。

c．多层及高层钢结构主体结构的整体垂直度（H/2500+10.0），且不应大于50.0mm。

十．记录格式报告及记录格式见DB22/T438-2007《工程质量检测数据信息技术标准》附录B——专项检测记录表格部分1.报告：《钢结构垂直度检测报告》表B5.03.15；2.记录：《钢结构垂直度检测记录》表C5.03.15。

15.72.5—2钢结构垂直度检测十一．审批程序把做好的记录及报告打印出来签字一并交审核员。

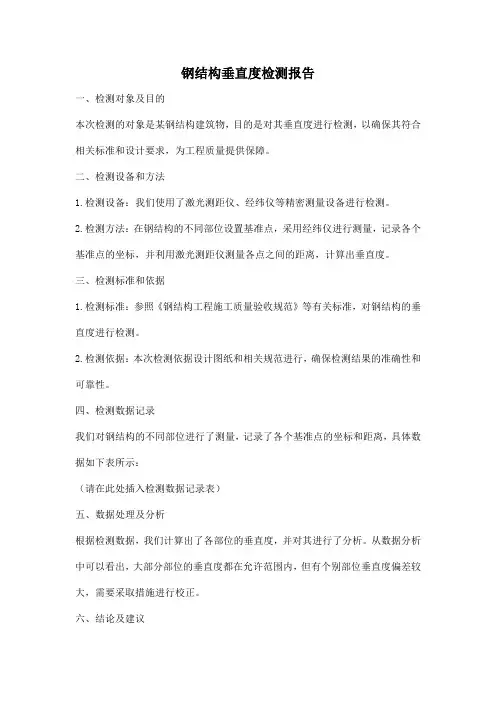

钢结构垂直度检测报告一、检测对象及目的本次检测的对象是某钢结构建筑物，目的是对其垂直度进行检测，以确保其符合相关标准和设计要求，为工程质量提供保障。

二、检测设备和方法1.检测设备：我们使用了激光测距仪、经纬仪等精密测量设备进行检测。

2.检测方法：在钢结构的不同部位设置基准点，采用经纬仪进行测量，记录各个基准点的坐标，并利用激光测距仪测量各点之间的距离，计算出垂直度。

三、检测标准和依据1.检测标准：参照《钢结构工程施工质量验收规范》等有关标准，对钢结构的垂直度进行检测。

2.检测依据：本次检测依据设计图纸和相关规范进行，确保检测结果的准确性和可靠性。

四、检测数据记录我们对钢结构的不同部位进行了测量，记录了各个基准点的坐标和距离，具体数据如下表所示：（请在此处插入检测数据记录表）五、数据处理及分析根据检测数据，我们计算出了各部位的垂直度，并对其进行了分析。

从数据分析中可以看出，大部分部位的垂直度都在允许范围内，但有个别部位垂直度偏差较大，需要采取措施进行校正。

六、结论及建议1.结论：本次检测发现该钢结构的垂直度基本符合规范要求，但存在个别部位垂直度偏差较大的问题。

2.建议：对于垂直度偏差较大的部位，应采取措施进行校正，以确保整个结构的稳定性。

同时，加强施工过程中的质量控制，避免类似问题的出现。

七、检测人员及日期本次检测由专业测量工程师完成，检测日期为XXXX年XX月XX日。

八、报告附件及参考文献1.报告附件：包括检测数据记录表、经纬仪测量照片等相关资料。

2.参考文献：《钢结构工程施工质量验收规范》、《钢结构设计规范》等相关标准和技术文件。

聚乙烯〔PE〕简介化学名称：聚乙烯英文名称：polyethylene，简称PE结构式：聚乙烯是乙烯经聚合制得的一种热塑性树脂，也包括乙烯与少量α-烯烃的共聚物。

聚乙烯是五大合成树脂之一，是我国合成树脂中产能最大、进口量最多的品种。

聚乙烯的性能1.一般性能聚乙烯为白色蜡状半透明材料，柔而韧，比水轻，无嗅、无味、无毒，常温下不溶于一般溶剂，吸水性小，但由于其为线性分子可缓慢溶于某些有机溶剂，且不发生溶胀。

工业上为使用和贮存的方便通常在聚合后参加适量的塑料助剂进行造粒，制成半透明的颗粒状物料。

PE易燃，燃烧时有蜡味，并伴有熔融滴落现象。

聚乙烯的性质因品种而异，主要取决于分子结构和密度，也与聚合工艺及后期造粒过程中参加的塑料助剂有关。

2.力学性能PE是典型的软而韧的聚合物。

除冲击强度较高外，其他力学性能绝对值在塑料材料中都是较低的。

PE密度增大，除韧性以外的力学性能都有所提高。

LDPE 由于支化度大，结晶度低，密度小，各项力学性能较低，但韧性良好，耐冲击。

HDPE支化度小，结晶度高，密度大，拉伸强度、刚度和硬度较高，韧性较差些。

相对分子质量增大，分子链间作用力相应增大，所有力学性能，包括韧性也都提高。

几种PE的力学性能见表1-1。

表1-1 几种PE力学性能数据PE受热后，随温度的升高，结晶局部逐渐熔化，无定形局部逐渐增多。

其熔点与结晶度和结晶形态有关。

HDPE的熔点约为125～137℃，MDPE的熔点约为126～134℃，LDPE的熔点约为105～115℃。

相对分子质量对PE的熔融温度根本上无影响。

PE的玻璃化温度〔T g〕随相对分子质量、结晶度和支化程度的不同而异，而且因测试方法不同有较大差异，一般在-50℃以下。

PE在一般环境下韧性良好，耐低温性(耐寒性)优良，PE的脆化温度(T b)约为-80～-50℃，随相对分子质量增大脆化温度降低，如超高相对分子质量聚乙烯的脆化温度低于-140℃。

PE的热变形温度(T HD)较低，不同PE的热变形温度也有差异，LDPE约为38～50℃，下同)，MDPE约为50～75℃，HDPE约为60～80℃。

钢结构垂直度控制方法
解析：
钢结构垂直度控制方法是在钢梁身上作出轴线标记，在相互垂直的两个轴线方向各设立一台经纬仪，经纬仪距柱的距离约1.5H（标高），然后用千斤顶和撬扛调节柱身垂直度，垂直度允许偏差为H/1000，且不大于10.0。

钢结构垂直度的质量保证措施如下：
1.钢构件出厂前须认真检查，不合格产品严禁出厂，出厂安装前再检查一
遍，发现构件有变形现象时要矫正后方可安装。

2.主要构件安装就位后，应立即进行校正、固定，可采用链葫芦拉对角线法
调整，当天安装的一定要形成单元体系。

3.建立健全的质量保证体系，做到层层把关，严格控制。

4.使用的材料都必须具备出厂合格证及相关的复试报告。

5.现场焊接表面不得有裂纹、气孔、夹渣等缺陷。

6.安装中严格遵照施工规范及标准认真检查，上道工序未合格时，严禁进行
下道工序施工。

钢结构工程整体垂直度和整体平面弯曲测量记录H1000，且不应大于25.0L1500，且不应大于25.0H2500，且不应大于25.0L1500，且不应大于25.0验 收结 论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年 月 日专业监理工程师(签名)：(建设单位项目专业技术负责人)年 月 日钢结构工程整体垂直度和整体平面弯曲测量记录说明《钢结构工程施工质量验收规范》GB50305200110.3.4 单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表10.3.4的规定。

检查数量：对主要立面全部检查。

对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。

检验方法：采用经纬仪、全站仪等测量。

表10.3.4 整体垂直度和整体平面弯曲的允许偏差(mm) 项 目允 许 偏 差图 例主体结构的整体垂直度H1000，且不应大于25.0主体结构的整体平面弯曲L1500，且不应大于25.011.3.5 多层及高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表11.3.5的规定。

检查数量：对主要立面全部检查。

对每个所检查的立面，除两列角柱外，LH△△尚应至少选取一列中间柱。

检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许念头累计（代数和）计算。

对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。

表11.3.5 整体垂直度和整体平面弯曲的允许偏差（mm）（H2500+10.0），且不应大于50.0L1500，且不应大于25.0。

钢结构及构件垂直度检测报告一、检测目的：钢结构在施工过程中，垂直度是其重要的质量指标之一、本次检测旨在对钢结构和钢结构构件的垂直度进行测量和评估，以确保其符合设计和施工要求，以保证其正常使用和使用安全。

二、检测范围：本次检测涵盖钢结构梁柱、楼层、屋面等构件的垂直度测量，共计xx个测点。

三、检测方法：1.使用激光测量仪进行测量，确保测量精度和稳定性；2.在每个测点上固定测量仪，同时对测量仪进行水平校正，以确保准确度；3.在进行实际测量前，对测量仪进行灵敏度调节，以保证准确度；4.进行垂直度测量时，确保仪器的稳定性，避免受到外力干扰；5.测量数据采集和处理：将每个测点的测量结果记录下来，并进行统计和分析。

四、检测结果：根据对各个测点的测量数据进行统计和分析，得出以下结果：1.构件垂直度合格率：根据设计要求，结合测量数据统计，得出构件垂直度合格率为xx%。

2.垂直度测量误差：将实际测量结果与设计要求进行对比，计算出每个测点的垂直度误差，得出最大误差为xxmm，最小误差为xxmm，平均误差为xxmm。

3.垂直度超差构件分析：对于超出设计容许误差范围的构件，进行分析和评估。

检查是否为施工过程中的问题导致，如模板安装不准确、施工误差等，或者为设计问题导致，如构件尺寸不准确等。

根据分析结果提出相应的处理措施和建议。

五、结论：1.根据本次检测结果，钢结构和钢结构构件的垂直度整体上符合设计和施工要求，可正常使用；2.部分构件存在垂直度超差的情况，需要采取相应的处理措施和建议，以确保其达到设计和施工要求。

六、建议：1.加强施工过程中对钢结构的垂直度监控，保证施工质量；2.对于出现垂直度超差问题的构件，及时进行调整和修正；3.定期进行钢结构垂直度检测，以保证其正常运行和使用安全。

七、其他：本次检测的结果仅仅对目标构件的垂直度进行了评估，对于其他质量指标未进行检测和评估，后续需要进行综合评估和检查。

以上报告为本次钢结构及构件垂直度检测的结果，供参考和检验使用，如有需要，请各相关方注意查看。

钢结构垂直度测量方法在说到钢结构垂直度测量的时候，大家可能会想，“这有什么好讲的？”其实呀，这可是个非常重要的话题，尤其是在建筑工程中。

想象一下，如果一个大楼的柱子不垂直，那可真是“歪打正着”了。

垂直度就像我们在走路的时候，身体要直，不然就容易摔倒，建筑也是同样的道理，基础不稳，后果可想而知。

我们来聊聊怎么测量这个垂直度吧。

要用到一种叫“水准仪”的工具。

别小看这玩意儿，它可是测量的利器。

水准仪就像一位精明的老师，教你如何找到那条完美的“直线”。

使用的时候，把它放在一个稳定的地方，然后调好水平。

你会看到，水泡在中间，就说明这个点是水平的。

再把一个标杆放到你想测量的地方，看水准仪上的读数，就能判断出它是不是垂直。

除了水准仪，还有一种方法就是用“铅垂线”。

铅垂线就是一根悬挂着的小重物，简直就像是神奇的魔法线。

把它挂在需要测量的地方，看重物下落的地方，就能知道这个地方是不是垂直的。

这种方法简单又直接，有点像咱们打麻将时，听牌的时候那种兴奋感。

现代科技也给我们带来了不少好东西，比如激光测距仪。

这个家伙可是个“高科技”的代表，直接用激光来测量，简直就像是电影里的高科技武器。

把它对准建筑的顶端，瞄准，咔嚓一下，数据就出来了。

这种方法快速又准确，就像是开了挂一样，谁用谁知道。

测量垂直度，不光是为了让建筑看起来好看，更重要的是安全。

大家都知道，安全第一，没啥比这个更重要。

试想一下，要是一个楼的柱子歪了，那住在里面的人可就惨了。

这就像开车上路，方向盘不正，偏偏要往右打，那可真是“自找麻烦”。

测量的时候可能会遇到一些小麻烦，比如风大，雨大，甚至是光线不好。

这时候，就得学会灵活应对了。

有个经验丰富的工人说过：“这活儿，不仅要看工具，更要靠心。

”所以，遇到问题别慌，找个合适的方法，调整一下思路，总能找到解决的办法。

还有一点需要注意，测量的环境要整洁，不然一堆杂七杂八的东西可就容易影响结果。

想象一下，如果你的测量工具被砖头挡住，那结果肯定是“马虎大意”，这可就惨了。
