变电站电气设备安装工程中出现的问题及技术要点在变电站电气设备安装工程中，可能会出现一些问题和需注意的技术要点。
以下是一些常见的问题和技术要点：1. 施工进度延迟：变电站电气设备安装是一个复杂的工作，可能出现一些不可预见的问题导致施工进度延迟。
管理人员需要提前进行周密的计划和调度，确保施工进度的合理安排。
在施工过程中，要加强沟通与协调，及时解决施工中遇到的问题，确保施工进度的顺利推进。
2. 设备安装位置不合理：在设备安装时，需注意设备之间的布置和距离的合理安排。
保证每个设备的安装位置符合设计要求和工程需求，避免设备之间的相互干扰和影响，确保设备正常运行。
3. 接地系统的建设：接地是变电站电气设备安装中的重要环节，对于设备的安全运行和人身安全至关重要。
需要注意接地系统的设计和施工，确保接地电阻符合国家标准和设计要求。
需要防止接地线路之间的串接或并联，避免形成环路，影响接地效果。
4. 导线和电缆敷设：在变电站电气设备安装过程中，需要注意导线和电缆的敷设，确保敷设质量和安全可靠。
要遵循规范要求，合理选择导线和电缆的规格和类型，根据设备的功率和电流选择合适的导线和电缆，并保证敷设的线路和走向符合设计要求。
5. 系统连接和调试：在设备安装完毕后，需要对系统进行连接和调试。
在连接过程中，需注意接线的正确性和可靠性，避免接线错误或接触不良导致系统故障。
在调试过程中，需按照设计要求和调试方案进行操作，确保系统的正常运行和安全性能。
6. 安全措施的落实：在变电站电气设备安装过程中，要时刻关注施工人员的安全和现场安全。
施工人员需要佩戴符合要求的个人防护装备，如安全帽、安全鞋等。
施工现场要设置警示标识和警戒线，确保现场的安全秩序。
要定期进行安全交底和安全教育，提高施工人员的安全意识和技能。
在变电站电气设备安装工程中，需要关注施工进度的控制，注意设备安装位置的合理布置，严格执行接地系统的建设要求，确保导线和电缆的质量和安全敷设，正确连接和调试系统，落实安全措施，保障安全施工和设备的正常运行。
变电站电气设备安装技术重点及施工工艺电气设备在变电站中是非常重要的组成部分，安装质量直接影响变电站的安全运行。
因此，在变电站电气设备安装过程中，需要特别注意一些技术重点和施工工艺。
本文将对这些问题做一个详细的阐述。
1、接线电气设备的接线是安装过程中的一个核心环节，接线质量关系到设备的可靠性和稳定性。
在进行接线前，应仔细阅读设备使用说明书，明确接线规范要求，特别是接线顺序、线路安全隔离、接地及中性线的处理。
此外，应选用合适的接线材料，避免使用过长、弯曲的接线，尽量保持线路简洁、合理，避免出现碰触、短路等情况。
接线结束后，还要对接线进行绝缘处理，确保线路安全可靠。
2、接地为保障设备和人员的安全，电气设备的接地至关重要。
在安装过程中，应按照相关规定进行接地。
一般来说，设备的金属外壳要接通一条无阻抗地线，地线的长度、截面以及材料的选择应符合规定要求。
此外，设备内部的各种导体（如中性线、保护线等）也应设有接地点，并通过接地线与设备外壳接通。
3、保护电气设备在工作过程中，往往会受到各种干扰和损害，因此需要进行有效的保护。
在安装过程中，应根据各设备特点和工况要求，选用合适的保护装置和控制器，并按照规定设置保护参数和控制参数。
此外，还应进行一些必要的隔离和封闭措施，避免设备被污染、受潮、受热等影响。
4、检查在安装完成后，还应进行一次全面的检查。
这一步是非常重要的，可以发现和排除安装中存在的问题，避免设备在工作过程中出现意外情况。
检查中应检查设备的接线是否正常，各设备之间的连接是否牢固，接地是否达标，保护措施是否完备等。
此外，还应进行一些必要的测试和校准，确保设备的功能和性能符合要求。
电气设备的安装施工工艺是与技术重点密切相关的。
下面我们对一些关键步骤进行详细的解析。
1、测量和标记在安装前，需要先进行测量和标记。
这一步可以确定各设备的位置和安装方式，并进行场地剖面图、线缆列表等工作。
在测量过程中，要注重精度，对于误差较大的测量点，应选用多种方法相互验证，以确保测量结果的正确性。
变电站施工重点与难点分析变电站施工建设有着非常突出的特点，是电网的重要枢纽。
可以对变电站施工建设造成影响的因素有许多种，如果施工过程中不注意细节，就有可能使施工建设不标准、不规范，进而出现一系列问题，甚至引发严重的后果。
因此，应从实际情况入手，在掌握变电站施工基本特点和基本要求的基础上，对施工中存在的难点和重点进行细致分析和总结，从而找到行之有效的解决对策，将施工问题的发生几率控制在最低的水平，确保施工顺利完成。
一、变电站施工（一）变电站选址由于变电站施工工程具有一定特殊性，所以施工之前的选址工作尤为重要，为了更好的发挥出作用，在选址时必须综合考虑如下因素：施工场地尽量避开人口较为密集的地区，应在地势平坦、空旷的地区中；由于施工过程中需对土地进行挖填，土质对施工质量起到决定性的作用，因此，施工场地的土质必须要得到保证，从而满足挖填施工要求；施工场地中要含有充足的石料等基本施工材料；要确保场地能够就地取水，便于施工用水；施工场地的土地要具备一定承受超低挖掘的能力，而且必须满足国家的相关质量标准。
（二）建筑工程由于工程的独特要求，在施工时应切实考虑以下方面：（1）完善的消防系统及设施，保障防雷以及含水喷雾等必要系统的实际运行状况；（2）在进行深层次挖掘之前，应做好准备工作，确保深层次挖掘能够顺利完成，同时这也是配套电缆进行安装和设置的重要前提；（3）施工中所需机械设备的安全性和工作状态需得到充分的保障，并完全符合国家标准，涉及到机械设备的每一个环节都要将安全当作首要考虑因素。
（三）安装工程需要进行安装的器件和设施应满足安全性与专业性的要求。
与其他行业相比，变电站施工中的设施安装具有极高的难度和专业性，工期较长，而且还会涉及到许多方面。
在安装工程中，存在许多种类的母线与子线的缠绕方法，实际电缆量庞大，型号众多。
应注重变电站中监控室和操作室的设计与规划。
各项基础设备的最终验收应进行严格的管控，并尽可能的使用电子化或智能化的设计方法。
变电站电气设备安装技术重点及施工工艺一、前言变电站作为电力系统的重要组成部分，其电气设备安装是其最为核心的工作之一。
变电站电气设备的安装技术重点及施工工艺将直接影响其运行的可靠性及安全性，因此它的质量非常重要。
本文将介绍变电站电气设备安装技术重点及施工工艺。
1、设备基础变电站电气设备的基础是其支撑结构，它需要保证设备在使用时能够安全地承受重量和震动。
因此，设备基础是变电站电气设备安装中至关重要的一环，并且必须严格按照设计要求进行施工，保证设备基础的强度和稳定性。
2、设备接地在变电站中，设备接地是十分重要的，可以大大提高设备的运行安全性。
设备接地的施工需要按照国家标准以及电气设备的使用要求进行，贯彻安全第一原则。
设备接地时应注意接地电阻，接地网的铺设方式，接地设备的正确选择和使用等，以保证设备接地的合理性。
设备接线是变电站电气设备的另一个重要部分，也是影响设备运行稳定性和安全性的因素之一。
在进行设备接线时需要注意电缆的选取、绝缘检查以及接头材料、接头质量等方面。
同时，还应注重设备接线的固定方式，避免出现安装松动或接线不良等问题。
4、设备防护变电站为避免因外部环境干扰而产生安全事故，需要对电气设备进行防护措施。
设备防护主要包括隔离、绝缘、防爆、避雷等措施，这些措施可以有效地保护设备免受外部环境的影响。
在进行设备防护时应尽量满足国家标准和制造商的要求，保证设备运行的可靠性和安全性。
5、设备测试设备测试是变电站电气设备安装的又一个重要环节。
设备测试的目的是为了确认设备的性能是否符合要求，测试内容涉及设备的绝缘强度、接地电阻、电阻值等指标，这些指标直接影响设备的运行稳定性和安全性。
设备测试应贯彻实验操作规格，依照标准进行，避免出现测试误差，保证测试结果的准确性。
三、施工工艺1、施工前准备变电站电气设备安装施工前需要进行充分的准备。
首先，要将施工计划和设备安装方案细化，明确每个环节的工作内容和施工步骤。
其次，要全面掌握当前施工现场的环境和情况，为设备安装提供有力保障。
变电站电气安装施工特点与技术分析摘要：随着人们对电能需求量的增加，变电站电气安装施工工程量也在增加，对电网供电质量的要求也在不断提高。
而电网供电质量直接受变电站的运行效果影响，故在变电站安装施工中要选择合适的电气安装技术，以保证变电站建设效果。
现就变电站电气安装施工特点及常见问题进行分析，并提出了有效的电气安装优化措施。
关键词：变电站;电气安装;施工技术引言变电站的安装施工质量直接影响着电网的供电质量，而变电站建设效果主要受电气安装施工质量的影响。
在变电站施工建设中，受诸如工期紧张、工作繁复且庞杂、设备质量参差不齐且数量繁多等因素的影响，电气安装时易积累诸多问题并导致许多质量安全隐患。
为了提高变电站安装施工中的电气安装效果，必须了解原有安装技术存在的问题，找出原因，优化安装施工技术，以保障变电站电气安装施工质量，保证变电站运行效果，提高电网供电质量。
1 变电站电气安装技术问题分析变电站电气安装施工是提升变电站运行效率、保障电网供电质量的重要环节。
近年来，在变电站的施工建设中，由于新技术与新设备的应用，诸如电缆敷设、设备接地、二次接地等电气安装工艺水平得到了较大提升。
但变电站电气安装施工内容繁复，外加对施工有时间上的要求及受其他因素影响，实际工程施工中常出现以下问题：1.1接地问题由于施工不规范、赶工期而忽视专业施工要求等原因，变电站电气安装施工中易出现电气联排架构接地、电气本体接地、电缆接地以及支架结构接地等常见的接地问题。
电气联排架构接地常常是由于接地点过少或联排结构电阻过高等，会导致接地电阻升高，影响电气系统正常运行。
电缆接地故障常由施工人员未核查实际电缆沟数量、接地线时操作失误等原因造成。
而施工前未全面了解工程建设需求，会导致支架结构或电气本体接地等问题，影响施工质量。
1.2电气设备安装问题变电站安装施工中，电气设备作为维持变电站运行的主要部分，其安装是整个工程的重点。
但在电气安装施工过程中，常常会由于安装材料质量检测不到位，而使用了存有缺陷的电气材料。
变电站电气设备安装技术重点及施工工艺随着经济的不断发展，电力需求也在不断增长，变电站作为电力系统的重要组成部分，承担着电能的变换、分配和调控任务，发挥着至关重要的作用。
变电站的电气设备安装直接关系到电力系统的安全稳定运行，因此其安装技术和施工工艺显得尤为重要。
在变电站电气设备的安装过程中，需要注重一些重点技术和施工工艺，下面就对此进行一些介绍。
变电站电气设备安装的关键技术主要包括以下几个方面：一、设备基础安装设备基础是支撑和固定变电设备的基础，它的质量和稳定性直接关系到设备的使用寿命和安全性。
在设备基础的安装过程中，需要注意以下几点：1. 基础选址要合理，要符合变电设备的使用要求，同时要考虑土壤的承载能力和地质条件。
2. 基础的施工工艺要规范，要遵循设备厂家的安装要求，采用合适的材料和施工工艺。
3. 基础的质量监督要到位，要对基础的施工过程进行严格的监控和验收，确保基础质量符合要求。
二、设备的安装调试设备的安装调试是变电站电气设备安装的重要环节之一，它是设备投入使用前的最后一道关口，关系到设备的运行和使用效果。
在设备的安装调试过程中，需要注重以下几点：1. 安装调试要按照设备厂家的规范和要求进行，严格按照安装图纸进行安装，确保安装的准确性和合理性。
2. 安装调试要进行严格的检查，对设备的外观和内部结构要进行全面的检查，确保设备没有损坏和缺陷。
3. 安装调试要进行严格的测试，包括设备的运行测试、功能测试和安全保护测试等，确保设备的性能符合要求。
三、设备的接地系统变电站的接地系统是非常重要的，它与电气设备的安装密切相关。
在接地系统的安装过程中，需要注意以下几点：1. 接地系统的设计要合理，要根据变电站的使用环境和设备的特点进行合理的设计，确保接地系统的有效性和安全性。
2. 接地系统的施工要规范，要按照相关标准和规范进行，采用合适的材料和施工工艺，确保接地系统的稳定性和可靠性。
3. 接地系统的测试要到位，要对接地系统进行严格的测试和检查，确保接地系统的接地电阻符合要求，确保变电设备的安全使用。
浅析变电站电气设备安装技术重点及施工工艺发表时间：2020-08-10T15:39:37.350Z 来源：《中国电业》2020年3月第8期作者：黄艺彬[导读] 变电站电气设备是变电站稳定运行的重要基础，新时期智能变电站建设下电气设备数量逐渐增多，如何做好设备安装工作是当前亟待思考的一个问题。
摘要：变电站电气设备是变电站稳定运行的重要基础，新时期智能变电站建设下电气设备数量逐渐增多，如何做好设备安装工作是当前亟待思考的一个问题。
下面文章就对变电站电气设备安装重点与工艺措施展开探讨。
关键词：变电站；电气设备；设备安装；安装技术引言变电站作为城市供电的枢纽，掌握着城市用电的命脉。
由于变电站中常用的供电设备较多，所以可能对变电站供电稳定性产生影响的因素也有很多。
为了有效地减少停电，提升变电站的供电效率与质量，首先要做好的就是变电站电气设备的安装与日常维护。
保证变电站各部分之间能够正常连接，存在问题与问题隐患的设备也能够及时地得到维修与更换，避免问题向着更严重的方向发展。
1变电站电气设备质量控制的重要性变电站电气设备对电力系统的安全性和稳定性具有重要作用,对电气设备施工与安装中的质量进行有效控制,可保证施工人员安全,为电力设施的稳定运行提供技术保证。
变电站在电路系统中,可维护电压值稳定;将高强度的电压转变为用户实际需要电压,进而满足人们正常的生产与生活需要。
实际工作中,变电站受到电压与磁场的干扰较大,需要对设备进行重点的监护与管理,使其达到安全有序的运行标准。
实践工作中,技术人员为维护电力系统的安全性,需要对电力系统进行检测,而影响变电站设备应用的安全因素有许多,其中主要的因素有两点:其一,连接部位的稳定性;其二,设备焊接的质量问题。
鉴于变电站设备质量控制工作的重要性,施工人员应明确设备安装的具体内容和相关的技术要求,为人们提供安全稳定的电力能源。
2变电站电气设备安装技术重点2.1母线的安装技术要点母线是变电站内输送和分配电能的重要设备，也是变电站内的重要元件，是连接变压器、断路器、互感器等的枢纽电气设备。

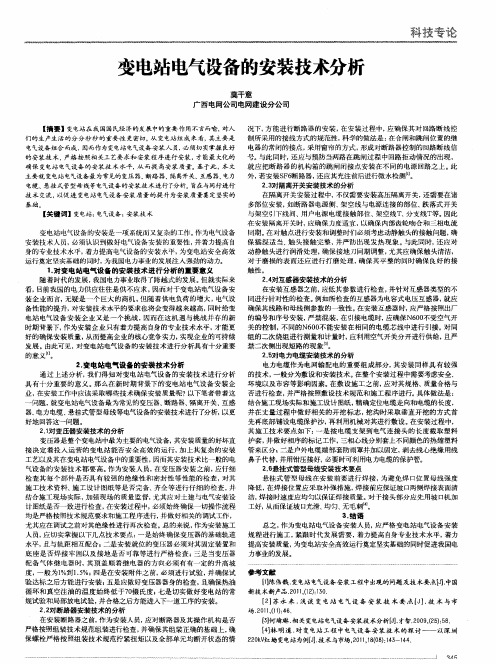

摘要：随着我国现代化进程的加速，国家二、三产业的逐渐兴起，对电力有了更高层次的要求。
变电站作为电力设施的主要功能部位，负有变压、配电等重要功能，早已成为电力设施建设的重中之重。
加强对变电站电气设备安装技术的控制，并做好变压器安装、断路器安装、隔离器安装和电缆工程技术，确保变电站电气设备的安装质量，实现变电站电气设备安全、稳定，进一步确保电力设备的施工安全。
关键词：变电站；电气设备；安装技术
中图分类号：F407 文献标识码： A
引言
在现代化变电站建设中，电气设备作为变电站的重要组成部分，其安装质量是否达标，将直接关系到变电站运行的安全性与稳定性，而安装技术的合理应用才是保证安装质量的关键。
本文根据作者的工作经验，以变电站电气设备安装技术存在的典型问题为着入点，提出电气设备安装技术的工作重点。
一、变电站电气设备安装过程中常见问题
1、设备型号规格与设计不匹配
电气设备的安装包括了变压器、互感器、避雷器、电力电容器等设备的安装。
在安装前，各设备及配件的准备和检查工作尤为重要，它将直接影响变电站的施工质量和进度。
在实际的安装作业中，图纸审查不够重视和仔细，现场技术人员并没有充分地熟悉图纸资料，凭借工作经验盲目施工。
常常在施工过程中出现实际到货与图纸不符情况，或安装时没有严格遵守相关产品技术资料提出的具体施工方法和要求，没有执行设备到货和开箱检查程序等相关工作，从而出现返工，工期延误的情况。
其次，一些施工人员对设备如变压器的技术参数、外观尺寸、上道工序与下道工序衔接部位等检查工作不到位，设备的型号规格是否与设计相匹配，产品的出厂合格证和相关的技术文件是否齐全，备品备件是否完好，外观有没有磨损以及各项技术指标是否达标等。
这些都是安装前容易忽略的问题。
2、施工技术措施和施工材料准备不到位
在工程开工之前，需要一系列周密的准备工作。
在施工技术方面，根据工程特点及设计图纸等技术资料需要编制工程相关施工方案，针对施工技术要求高、安全风险大的部位编制专项或重要施工方案，如GIS现场组装、变压器吊罩及附件安装、电气设备耐压试验等。
同时还需加强现场管控，将安全技术措施的执行情况落实到位，杜绝无任何安全技术措施的情况下施工；其次，对参加施工的全体工作人员进行专门的安全技术培训和交底；在材料方面，根据工程图纸、相关合同等要求，提前过好材料的采购和进场计划，部分工程施工管理经验不足，加上其他方面的原因，导致在工程开工后材料迟迟不能进场，出现窝工并且耽误工期的情况。
所采购的材料必须符合国家标准或行业标准、建筑工程施工规范及设计技术要求，同时各参建方必须严格控制和管理，防止不合格材料进入工程，做好材料进场准备工作，确保材料供应满足现场施工进度要求。
3、作业人员技术不过关
进场安装前，现场技术负责人应提前熟悉工程相关技术资料，并专门对各个施工技术工种进行技术培训和指导，如焊接人员、设备组装安装人员、材料加工人员、试验调试人员等工种。
并对不同作业工种提出施工重点、难点及注意事项。
实际施工过程中，现场技术负责人忽略技术培训环节，没有考虑施工环境、施工条件、设备型号或外观、安装技术要求等因素的改变，仅仅依靠工作经验组织施工，时常导致返工，降低了安装质量和工艺水平。
例如变电站大型设备变压器到场后，应及时组织相关人员对变压器型号、外观完整性及尺寸、相序、冲击记录仪、出厂技术资料、基础等进行检查，核实无误后方可进行就位安装。
某220kV 变电站没有对上述情况进行检查，变压器就位安装后，发现高低压侧反相，同时变压器尺寸
与图纸不符，出现设备与基础对接不在设计要求点上，导致返厂返工，即造成人力财力损失，又延误工期。
因此企业就应当明确施工责任，并建立质量管理体系，加强作业人员技术培训工作，避免部分作业人员因粗心大意和无责任意识而造成的工程事故。
二、变电站主要电气设备的安装技术重点
在变电站电气设备的安装过程中，除了要注意以上提出的一些因主观因素而出现的问题，还要注意熟悉各电气设备的安装技术重点。
1、变压器和断路器的安装技术
变压器是变电站最核心的设备之一，因此在变压器的安装过程中必须采取可靠的安装方法和技术措施对安装质量进行保证。
在进行正式安装前，需要对变压器的绝缘性能和密封性能进行仔细检查，在进行正式安装施工时必须按照施工图纸的要求进行。
具体而言，在施工过程中需要注意的问题主要有以下几点：首先，为保证变压器正常运行时的稳定性，在安装时变压器的基础轨道应呈水平状态，同时变压器在正式就位后还需要将变压器的固定装置与变压器底座进行牢固焊接，变压器的本体还要进行可靠接地以保证工作时的安全，根据各电压等级复核电气净距离是否满足要求，附件安装时，仔细检查其内部或器身上是否遗忘工器具或杂物，并清理干净；其次，大容量油浸式变压器的顶盖由于安装有气体继电器，因此需要沿着气体继电器的方向设置一定的上升坡度，坡度值一般取 1%～1.5% ；最后，为保证变压器的工作状态稳定，需要对真空注油及热油循环的温度、注油速度进行控制，温度通常控制在70℃以下。
而断路器的安装主要是保证其接线方式的正确性，各连接螺栓是否紧固，同时还应保持断路器机构箱跳闸闭锁触点能够接到不同的电源，从而有效地避免一路操作断电而造成两路跳闸回路都拒动。
2、电缆敷设及隔离开关安装技术
电缆是电力传输的主要途径，电缆的敷设工作是变电站电气设备安装的重要组成部分，因此在进行电缆的敷设工作时需要充分考虑施工地的环境条件和安装条件等，制定合理的安装技术方案。
具体来说，电缆的安装工作技术要点主要有以下几个方面。
首先，应确保电缆支架的安装质量。
安放平直，焊接牢固，与主接地网可靠连接。
其次，在进行不同层次的电缆施工时需要保证不同层的电缆避免出现交叉现象，尽量做到不同电压等级的电缆分层布置。
再次，电缆沟的防火墙设置和安装必须满足设计要求，在电缆沟的底部还应设置有排水措施以保证顺畅排水。
最后，在高压电缆头的制作过程中必须保证制作的质量符合工艺要求，达到护套平整、线鼻子压接牢固、耐压等相关试验合格的要求。
在隔离开关的安装过程中，注意保护绝缘支柱，防止吊装、组装过程破坏釉层，降低电气绝缘性能；重点检查水平、垂直拉杆放松螺栓紧固情况，开口销是否打开，动静触头有无明显磨损痕迹，抱箍放松螺栓是否紧固等。
其次，对隔离开关的调整，检查三相分合同期，带地刀的隔离，还应注意单刀方向是否符合设计要求，是否满足运行规定，触头插入深度是否达标，避免接触不良和发热现象。
