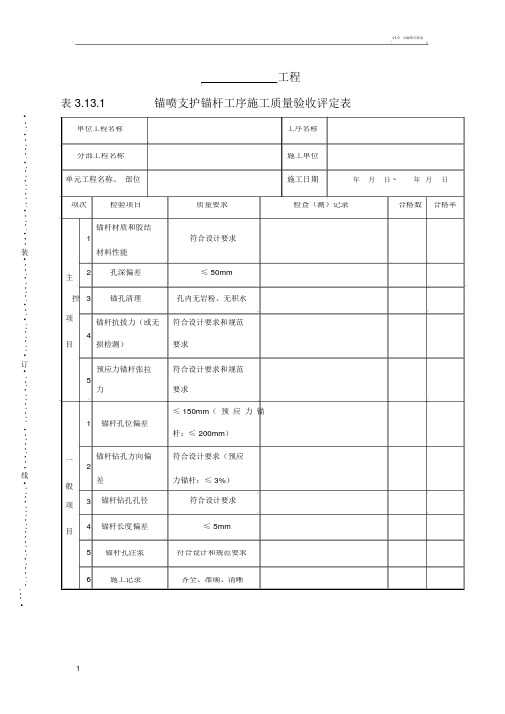

v1.0可编辑可修改工程表 3.13.1 锚喷支护锚杆工序施工质量验收评定表···单位工程名称工序名称······分部工程名称施工单位·····单元工程名称、部位施工日期年月日 ~ 年月日······项次检验项目质量要求检查（测）记录合格数合格率·····锚杆材质和胶结··1 符合设计要求··材料性能装··· 2 孔深偏差≤ 50mm·主·····控 3 锚孔清理孔内无岩粉、无积水····项·锚杆抗拔力（或无符合设计要求和规范··· 4··目损检测）要求···订预应力锚杆张拉符合设计要求和规范·· 5··力要求·····≤ 150mm（预应力锚··· 1 锚杆孔位偏差··杆：≤ 200mm）·····锚杆钻孔方向偏符合设计要求（预应·一·2·线差力锚杆：≤ 3%）·般··· 3 锚杆钻孔孔径符合设计要求·项····· 4 锚杆长度偏差≤ 5mm·目····· 5 锚杆孔注浆符合设计和规范要求······ 6 施工记录齐全、准确、清晰······v1.0可编辑可修改主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于______%，且不合格点不集中分布，不合格点的质量_____有关规范或设计要求的限值。

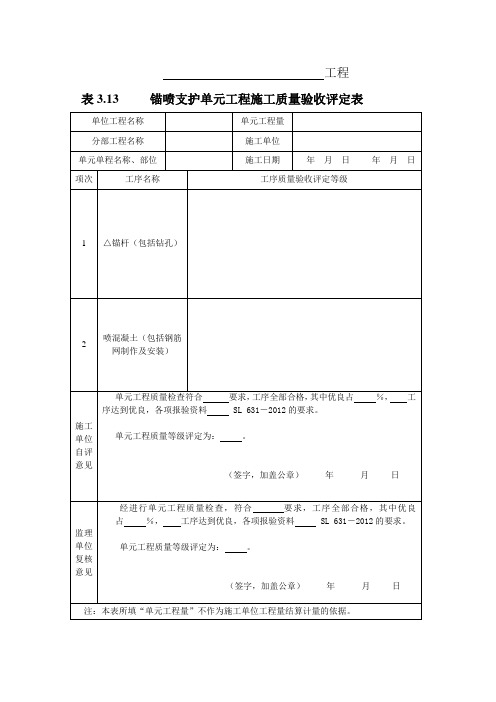

锚喷支护单元工程施工质量验收评定表
填表说明
1、单元工程划分：锚喷支护工程宜以每一施工工区（段）划分为
一个单元工程，本工程以10m为一个单元。
2、单元工程量：填写锚杆数量、长度（m）和喷射混凝土量（m3）。
3、单位工程名称，分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。
施工日期填写为范围值，起始
时间以本单元工程开始施工时间为准，终止时间以本单元工程
涉及的所有试验报告的最晚日期为准。
4、单元工程（或实体质量）效果检查填写单元工程完成后表观检
查效果。
5、单元工程质量标准：
⑴工序施工质量验收评定全部合格，该单元工程评定合格。
⑵工序施工质量验收评定全部合格，其中锚杆工序施工质量达到优良，该单元工程评定优良。
⑶当只有一个工序时，工序施工质量即为单元工程质量。
LXB供水二期工程表XX 3.14.1 锚喷支护前岩面处理工序施工质量验收评定表表XX 3.14.1填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1、本表适用于锚喷支护前岩面处理工序施工质量验收与评定。
单位工程、分部工程名称、单元工程名称、部位填写与表XX 3.14相同。
2、检验方法与检验数量（1）主控项目项次1：全锚喷支护面用人工或机械清理。
项次2：喷射混凝土厚度标识埋设作为喷射混凝土施工时控制厚度的标记，每间隔10m设1个埋设断面，每断面埋设标识点不少于5个，从拱顶向下间隔布设。
（2）一般项目项次1：岩面清洗要求：喷射混凝土前用高压风水冲洗受喷面；对遇水易潮解、泥化的岩层，则应用高压风清扫岩面。
项次2：现场观察渗水堵排效果。
3、评定标准（1）主控项目检验点100%达到合格质量标准，一般项目逐项70%及以上的检验点合格，不合格点不集中分布，且不合格点的质量不超出有关规范或设计要求的限值，该工序质量评定合格。
（2）主控项目检验点100%达到合格质量标准，一般项目逐项90%及以上的检验点合格，不合格点不集中分布，且不合格点的质量不超出有关规范或设计要求的限值，该工序质量评定优良。
LXB供水二期工程表XX 3.14.2 锚杆工序施工质量验收评定表表XX 3.14.2填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1、本表适用于锚喷支护单元工程锚杆工序施工质量验收与评定。
单位工程、分部工程名称、单元工程名称、部位填写与表XX 3.14相同。
2、检验方法与检验数量（1）主控项目检验方法：项次1：抽检，查看试验资料，项次2：钢尺、测杆量测；项次3：观察检查，项次4：查看试验记录。
检验数量：项次1：按批抽查；项次2、3：抽查10％~15％；项次4：每300根抽查3根。
（2）一般项目检验方法：项次1：钢尺、仪器量测（质量标准如合同、设计文件有相关要求时，按合同约定、设计要求执行）；项次2：罗盘仪、仪器量测；项次3、4：钢尺量测；项次5：现场检查；项次6：查看。
