电力线路设计问题分析

电气线路情况分析报告模板一、背景本次电气线路情况分析报告的目的是对某工厂的电气线路进行分析，了解线路的结构特点以及存在的问题，为工厂的安全生产提供建议和措施。

二、线路情况1. 线路概述该工厂电气线路主要分为三条线路，分别是主线路、分支线路和配电柜线路。

其中主线路包括总电缆线和总开关线，分支线路包括主开关和分闸总开关，配电柜线路则包括配电柜线和配电盘线。

2. 线路结构特点分析线路的结构特点如下：•线路繁杂：该工厂的电气线路比较繁杂，线路的分支较多，因此容易出现线路短路、线损等问题。

•线路老化：由于该工厂电气线路建设时间较早，随着运行时间的增加，线路老化、断电等问题较多。

3. 线路存在问题分析经过对线路的观察和测试，发现该工厂的电气线路存在以下问题：•线路老化问题：由于线路运行时间较长，部分线路的导体老化导致电阻值增大，影响线路的电气性能；•线路短路问题：由于线路繁杂，部分线路接触不良、接头松动等问题导致线路短路，影响电气设备的正常使用；•线路损耗问题：由于线路电阻增大等原因，造成电线功率损耗增加，导致电能的浪费。

三、建议与措施针对以上存在的问题，提出以下建议和措施：•对老化线路进行检修更换：定期对老化的电气线路进行检修更换，保证线路的正常运行和安全使用；•加强线路的维护工作：加强线路的日常维护工作，包括定期清洁和检查，发现问题及时处理；•采取电力节能措施：对于存在的电能浪费问题，采取节能措施，减少功率损耗。

四、总结通过对该工厂电气线路的分析和建议措施的提出，为工厂的电气安全生产提供了保障和建议方案。

同时，也提醒企业在建设时要重视电气线路的规划和设计，建立完善的维护工作制度，确保电气设备和线路的正常运行和安全使用。

220kV电力电缆线路设计及施工思路问题研究发布时间：2022-09-28T07:03:34.752Z 来源：《福光技术》2022年20期作者：刘霆[导读] 根据我国现阶段在电力电缆线路的技术上，最好是选用铜芯的电力电缆线路。

在实际施工过程中，在电力电缆线路线芯和截面面积大小的选取上，设计人员和施工人员要按照变电工程的输送输出容量来选取。

国网南京供电公司江苏南京 210000摘要：本文讲述了220KV电力电缆线路的设计和施工思路问题探析，来减少变电站实施过程中所遇到的难题，避免经济成本的过度浪费。

通过对220KV电力电缆线路的设计和施工思路问题分析，更需要相关人员进一步探究。

关键词：220kV；电力电缆线路；设计施工思路一、电力电缆线路的选取和电力电缆线路的接地样式设计1.1 电力电缆线路型式与截面选取根据我国现阶段在电力电缆线路的技术上，最好是选用铜芯的电力电缆线路。

在实际施工过程中，在电力电缆线路线芯和截面面积大小的选取上，设计人员和施工人员要按照变电工程的输送输出容量来选取。

220KV电力电缆线路的截流决定因素是线芯的形式和电缆截面面积，跟电力电缆线路的接地样式还有紧密关系。

通常在变电工程中，截面面积是按照电缆制造厂所给予的截流量多少换算出来的。

1.2 电力电缆线路接地方法设计220KV电力电缆线路在有铝护套的基本条件下才能运作，其数值与负荷电流和电缆线路长度成正比，220KV电力电缆线路PVC铝护套要具备抵抗感应电势的能力，太高的感应电势会造成PVC铝护套的损害，在连接多处地点时，数值交稿的感应电流会转换到铝护套，时电缆线路的温度迅速升高，加大了电缆线路损害的力度，极大地减少了电缆线路的输送输出容量。

为避免电缆铝护套上感应电流的流失，为了使电缆线路正常运行，要将铝护套上的感应电流规定合理的数值，这样就需要将铝护套分段，并使用电力电缆线路相互交错、又紧密相连的接地样式。

电力电缆要根据感应电流的大小对铝护套进行分段，电力电缆线路和接头位置需要结合周围环境和地理位置进行合理设计。

电力高压输电线路设计要点分析电力高压输电线路是一项复杂的工程，其成功的设计需要考虑许多因素。

在设计电力高压输电线路时，需要考虑以下几个关键要点：1.传输距离与输电容量的平衡设计电力高压输电线路时，需要确定传输距离和输电容量之间的平衡。

这可以通过考虑距离、线路型号、负载、发电机性能和变电站容量等因素来实现。

这样可以有效地减少传输损失和电压降低，并确保传输的电能可以满足预期的用电需求。

2.线路型号的选择在设计输电线路时，需要选择合适的线路型号。

线路的型号可以根据电压等级、电流负载和距离等因素来选择。

目前，常用的线路型号有悬垂式、张力式、角钢铁塔及微波型等。

不同类型的线路具有不同的抗风能力、耐受高温的能力、承受荷重的能力和导线的尺寸等方面的不同特点，因此需要根据具体的需求来选择适当的线路型号。

3.地质条件的考虑地质条件是设计输电线路时必须考虑的因素之一。

地形地貌和地质条件对输电线路的可靠性和安全性都有很大的影响。

在选择线路走向和安装线路时，需要考虑到地面的稳定性、地貌的起伏、土壤类型等因素。

4.使用的导线电力高压输电线路的导线一般采用铜、铝、钢等材料制成。

在设计输电线路时，需要选择合适的导线规格、材质和尺寸。

这不仅影响线路的电阻和电感，还影响线路的交流阻抗和功率损耗。

正确选择导线可以显著提高线路的输电效率，减少损耗。

5.电压控制和稳压输电线路的电压控制和稳压是保障电力高压输电的重要措施之一，对维持稳定的电力供应具有关键作用。

在设计输电线路时，需要考虑到电压和功率的变化，并采取适当的控制措施，确保电流的稳定传输，避免电压的过高或过低等问题。

6.安全措施设计输电线路时，必须考虑到安全措施。

这包括对线路的安全保护和维护以及防护措施的制定等。

在设计输电线路时，需要考虑到设备的故障和异常情况，采取相应的防范措施，确保线路的可靠性和安全性。

总之，电力高压输电线路的设计必须考虑到诸多要素，包括传输距离、输电容量、线路型号、地质条件、导线规格与材质、电压控制和稳压以及安全措施等。

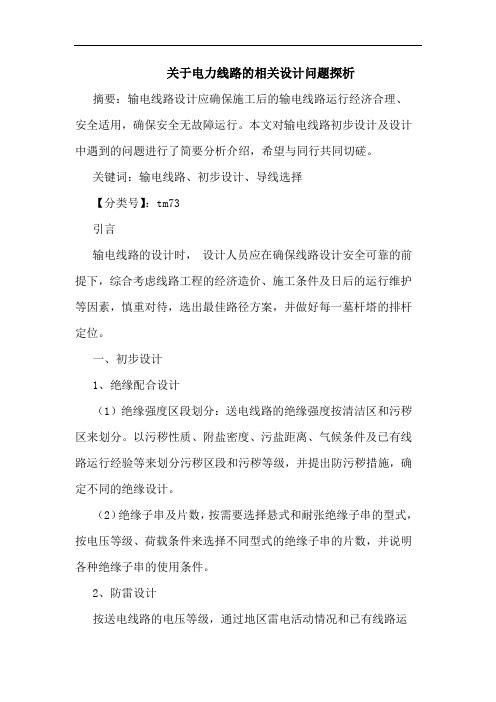

关于电力线路的相关设计问题探析摘要：输电线路设计应确保施工后的输电线路运行经济合理、安全适用，确保安全无故障运行。

本文对输电线路初步设计及设计中遇到的问题进行了简要分析介绍，希望与同行共同切磋。

关键词：输电线路、初步设计、导线选择【分类号】：tm73引言输电线路的设计时，设计人员应在确保线路设计安全可靠的前提下，综合考虑线路工程的经济造价、施工条件及日后的运行维护等因素，慎重对待，选出最佳路径方案，并做好每一墓杆塔的排杆定位。

一、初步设计1、绝缘配合设计（1）绝缘强度区段划分：送电线路的绝缘强度按清洁区和污秽区来划分。

以污秽性质、附盐密度、污盐距离、气候条件及已有线路运行经验等来划分污秽区段和污秽等级，并提出防污秽措施，确定不同的绝缘设计。

（2）绝缘子串及片数，按需要选择悬式和耐张绝缘子串的型式，按电压等级、荷载条件来选择不同型式的绝缘子串的片数，并说明各种绝缘子串的使用条件。

2、防雷设计按送电线路的电压等级，通过地区雷电活动情况和已有线路运行经验来确定采用避雷线根数，确定避雷线的保护角、档距中央导线和避雷线的最小距离。

架空送电线路最有效的防雷保护是采用接地的避雷线，并且避雷线的保护角越小，其遮蔽效果越好（一般应小于200），但随着线路电压等级的降低，避雷线在线路造价中的比重越大。

3、气象条件的选择在进行输配电线路设计时，首先要明确当地的气象条件。

气象条件应根据当地的有关气象资料和当地已有线路在当地气象条件下的运行情况进行综合考虑。

气象条件的组合既要反映自然的变化规律以及它们同时出现的可能性，又要考虑技术经济上的合理性；既反映客观实际的危险程度，保证线路的运行、施工、检修工作等的安全，又要考虑经济上的合理及计算上的方便。

在技术上要使线路在危险的情况下能够正常运行，在断线情况下不倒杆，事故不扩大。

在内部过电压、最大风速时，导线对地不发生闪络事故，在最高温度或覆冰时保证导线对地有足够的安全距离，在施工过程中不发生人身、设备事故。

电力线路施工存在的问题分析电力与我们的日常生活都是息息相关的，保证电力施工建设中的安全，是所有电力人员的神圣职责，为了能够进行安全的施工，降低施中的事故发生的几率，需要项目施工人员全过程、全方位的进行参与，有效的保障配电线路的安全运行，保障电力资源的有效传递，保障生产生活的有序进行。

一、电力线路施工存在的问题1、施工设计方案和实际施工的差异性在电力线路施工实际过程中，经常出现施工现场中施工设计方案难以预测到的问题。

电力线路施工设计方案目的是为了将理论和实际最大限度的结合在一起，然而施工设计方案和实际工程仍存在差异性。

如电力线路施工设计方案中，电力线路规划位置和实际线路建设并不符。

这是由于设计勘察工作不到位，没有详细勘察施工地形，未能和实际情况结合考虑方案可行性。

但是在实际施工中，如果临时变更电力线路，就会"牵一发而动全身"，对电力线路施工整体质量有直接影响。

在电力线路施工中存在不同的线路，线路施工呈现复杂、多变、庞大的特点，如果施工设计存在偏差，施工人员不了解实际线路施工情况，就会被设计偏差误导，导致线路施工存在管线位置偏移，单体线路通道挤线、串线等问题。

2、项目监管机制不健全电力线路建设工程监督控制存有缺陷，监督管理体系不完善。

在电力线路作业中，电力线路施工项目监管管理存在漏洞，监管机制不健全。

在电力线路施工中，往往是国有企业承担项目管理工作，由于国有机制庞大，很难实行项目精细管理。

加之，电力施工项目管理基于属地管理原则，项目管理使用权可以无限转移，这就导致项目监管机制效用丧失，难以保证电力线路施工项目的质量。

3、机械设备低劣电力线路施工中机械设备的优劣程度对施工质量有直接影响，如施工时间和施工质量。

施工进度由于低劣的机械设备受到影响，给线路施工留下隐患，可能造成电力线路施工损失。

4、施工项目部人员的素质偏低在国内总体电力项目因为专业性质不明显，特别是电力线路作业，电力线路建设工程者因为专业素养不高，总体工程水平不高，给建设工程的控制造成很大困难。

电力线路设计中线路路径选择问题探究朱小飞摘要：在线路工程中，路线的选择属于是电力工程基础性工作。

合理地选择路线不是简单的技术性工作，而是需要对多方面的问题综合考虑。

在电力线路工程中，需要考虑线路的长距离、需要选择的路径以及经由区域的环境情况等等。

因此，在电力线路工程设计心中，要充分考虑到地质环境、水文环境以及气候环境等等，从技术的角度对路线的选择进行研究，同时还要对自然生态环境保护问题进行分析，以保证线路工程不会对当地的环境造成不良影响，且能够保证线路工程施工质量，工程造价得以有效控制，而且电力线路的使用寿命得以延长。

关键词：电力线路设计；线路路径选择；问题1电力线路设计中路径选择的技术要求1.1设计图选线技术要求电力线路设计一般都会在图纸上进行操作，我们需要明确了解布线地区的地形地势，在图上标记整条电力线路的关键点，然后将各个点连接起来，确定好走线的拐角点，根据专业的知识进行评测，这样就可以确定电力线路的初步方案。

在初步确定电力线路后，我们就要对布线区域的各种信息进行搜集，然后进行集体化的方案评比，从中选择最实用的路线。

选择的路线需要遵循线路设计原则，既要经济性，又要具有实用性的特点。

我们的路线需要选择在交通便利的地方，因为前期的材料运输、中期的施工过程、后期的路线运营维护都需要交通工具的参与，所以交通便利是一项影响工程施工进度的重要因素。

同时，电力线路的选择还需要充分利用好地形地势等自然条件，全面考虑可能干扰正常施工的因素，为建设高质量的电力工程提供有效的技术支持。

1.2实地的选线技术要求实地的选线技术不同于图上选线，它具有可观的特点。

实地的选线是在图上选线后，从确定的多条线路中最终确定一条最合理的线路，从而实现对线路的选择进行最终的实践。

实地的选线技术要求比图上选线要求更高，我们需要考虑好相关电力线路的运行条件、施工要求、技术指标。

对电线杆的架设地点做好标记，根据力学、电力学等学科知识进行科学的规划和设计，从而将电力线路的作用发挥到最大。

电力线路设计中线路路径选择问题及措施分析李静摘要：我国电力行业的快速发展使我国整体经济价建设发展迅速。

在改革开放不断深入开展的背景下，我国国民经济发展迅速，极大地推动了电力行业发展，给大众提供了高质量、安全与稳定的电能，满足了大众对物质文化的需要。

关键词：电力线路设计；线路路径选择；问题及措施引言科学技术的快速发展带动我国电力行业发展迅速。

在电力系统建设中，路径选择与杆塔定位是整个电力系统的核心组成部分，在电力线路设计过程中有非常重要的地位。

1电力线路设计中线路路径选择原则①路径选择务必适宜，尽量选择弯道少，特殊地貌的区域进行施工。

合理地避让跨越海拔高低，宽广江河，茂密森林，地势险恶的滑坡，地震高频区及人口密集处。

②选择施工、运行和维护检修便捷的地址。

如果线路路径择选出现偏差，将直接导致线路运行受阻，极大程度破坏当地区域总体规划的实施等其他工作。

2电力线路设计路径的选择分析通常情况下，电力线路路径的选择内容包括图上选线与野外选线两个项目。

其中图上选线指的是根据电力线路建设工程的实际情况，设计多种路径方案，然后收集与电力线路相关的资料内容，在进行野外勘察工作后，综合考虑经济投入因素与技术实行因素，经过相关部门审核批准与签订协议后，最终选出一个具有较高经济效益、技术上具有可行性的电力线路路径方案。

图上选线就是电力线路路径的设计环节，能够对各种电力线路路径进行比较，在很大程度上提高电力线路路径选择质量。

在进行图上选线时，要注意以下选择要点，以保证路径选择的质量：（1）最好选择施工条件、运输条件以及运行维护难度较低的路径设计方案；（2）从经济投入成本的角度出发，对电力线路路径设计的长短、施工设备、材料消耗等方面进行综合考虑，最好选择较短线路，确保电力线路的最低造价成本；（3）全面研究分析电力线路工程建设地区的地质情况，充分考虑可能会对电力线路产生影响的因素，例如对技术难度与杆型等进行合理选择。

野外选线的主要目的是为了确保电力线路路径设计的合理性与可靠性，主要是对图上选线进行改进与优化。

电力线路设计中线路路径选择问题及对策摘要：在电力线路的设计过程中需要考虑到多重因素的影响，有效控制变量，保障电路的顺利、高效运行。

在设计电路路线过程中充分考虑到电路路径问题至关重要，应该根据地貌特点、自然特点综合分析，选择适合的电路路径，才能保障整个电路系统的全面升级。

关键词：电力线路设计；线路路径；注意事项1、电力线路设计中线路路径选择原则在对电力线路设计中线路路径选择之前应该遵循一下原则（1）路径选择一定要合适，尽可能在安全范围系数低的环境中。

选择过程中要尽量选择弯道少的途径，对于地理环境而言，要避开海拔过高、过低；避开宽广的江面；避开茂密的森林；避开地势较险的滑坡；避开地震、泥石流等自然灾害频发的地带以及人口集中地。

（2）选择的线路路径应该可以及时进行施工、故障维护。

如果线路在运行过程中出现障碍而没有得到及时维护可能对整个区域内的电力系统产生较大的影响。

2、电力系统设计中路径选择的方式2.1图上选线图上选线就是指对多条路径选择先进性提前预定，然后根据预定线路进行实地的野外探测、数据收集分析、施工条件对比等，综合之后再移交给相关部门商榷后签订合同，确定最终路径。

图上选线通常使用 1:5000 或 1:10000 的构图比重，可以将电力线路的原地貌环境置于样图上，将多种线路方式一一在样图上首尾相连表现出来，将需要转弯处用其他颜色的线表示出来，完成对线路的初步设计。

然后对各线路展开实地考察，收集信息，将不符合科学实施的线路摒弃，最后将剩下的方案进行仔细比较，选择出最终方案。

2.2野外选线野外选线是使线路选择途径更佳优化，更佳精准的有效途径。

一般的在完成图上选线以后就要对选择路线途经进行野外选线的具体实施，野外选线需要在已确定的图上选线数据编制下进行一对一的操作，落实每一个需要施工的环节，在这一环节实施过程中需要将有重要作用的标记点先铺设完成，这样可以方便以后的探测施工、正式施工等。

考虑到线路施工涉及到资金问题以及后期施工、维护等问题，因此在选择线路路径时一定要综合分析、谨慎选择出一条完成度高且合理的线路路径。
