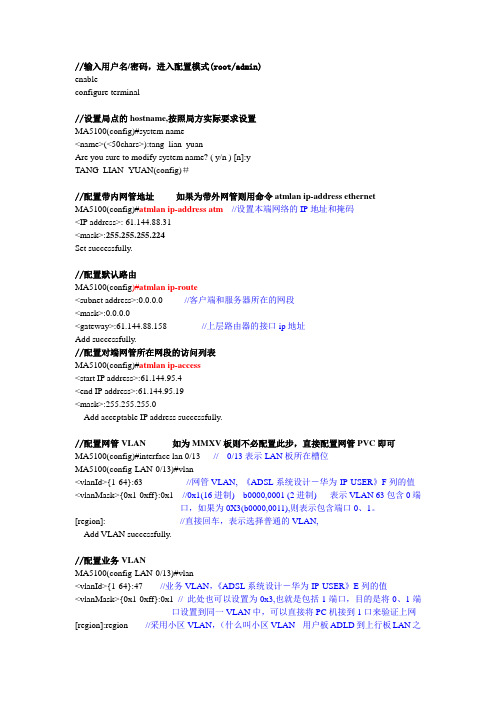

//输入用户名/密码，进入配置模式(root/admin)enableconfigure terminal//设置局点的hostname,按照局方实际要求设置MA5100(config)#system name<name>(<50chars>):tang_lian_yuanAre you sure to modify system name? ( y/n ) [n]:yTANG_LIAN_YUAN(config)＃//配置带内网管地址如果为带外网管则用命令atmlan ip-address ethernetMA5100(config)#atmlan ip-address atm//设置本端网络的IP地址和掩码<IP address>:61.144.88.31<mask>:255.255.255.224Set successfully.//配置默认路由MA5100(config)#atmlan ip-route<subnet address>:0.0.0.0 //客户端和服务器所在的网段<mask>:0.0.0.0<gateway>:61.144.88.158 //上层路由器的接口ip地址Add successfully.//配置对端网管所在网段的访问列表MA5100(config)#atmlan ip-access<start IP address>:61.144.95.4<end IP address>:61.144.95.19<mask>:255.255.255.0Add acceptable IP address successfully.//配置网管VLAN 如为MMXV板则不必配置此步，直接配置网管PVC即可MA5100(config)#interface lan 0/13 // 0/13表示LAN板所在槽位MA5100(config-LAN-0/13)#vlan<vlanId>{1-64}:63 //网管VLAN, 《ADSL系统设计－华为-IP-USER》F列的值<vlanMask>{0x1-0xff}:0x1 //0x1(16进制)---b0000,0001 (2进制) 表示VLAN 63包含0端口，如果为0X3(b0000,0011),则表示包含端口0、1。
SmartAX MA5100/MA5103操作手册目录目录3 CLI配置.......................................................................................................................................... 3-13.1 概述................................................................................................................................................................................ 3-23.2 CLI操作特点............................................................................................................................................................... 3-33.3 系统基本操作............................................................................................................................................................. 3-53.3.1 切换终端显示语言 ......................................................................................................................................... 3-53.3.2 清除屏幕............................................................................................................................................................ 3-53.3.3 搜索命令............................................................................................................................................................ 3-53.3.4 设置系统时间................................................................................................................................................... 3-63.3.5 查询设备版本信息 ......................................................................................................................................... 3-73.3.6 查询历史命令................................................................................................................................................... 3-73.3.7 查询系统日志................................................................................................................................................... 3-83.3.8 设置终端超时退出 ......................................................................................................................................... 3-93.3.9 设置串口波特率.............................................................................................................................................. 3-93.3.10 设置滚屏模式 .............................................................................................................................................. 3-103.3.11 设置命令行交互功能 ................................................................................................................................ 3-103.3.12 查询帮助信息 .............................................................................................................................................. 3-113.3.13 设置帮助模式 .............................................................................................................................................. 3-123.3.14 设置串口模式 .............................................................................................................................................. 3-123.3.15 设置Telnet登录.......................................................................................................................................... 3-133.3.16 退出当前模式 .............................................................................................................................................. 3-143.3.17 设置调试信息开关..................................................................................................................................... 3-143.3.18 查询CPU占用率........................................................................................................................................ 3-153.3.19 测试网络连通性.......................................................................................................................................... 3-153.3.20 设置系统名称 .............................................................................................................................................. 3-163.3.21 保存配置数据 .............................................................................................................................................. 3-173.3.22 复位系统........................................................................................................................................................ 3-17SmartAX MA5100/MA5103操作手册插图目录插图目录图3-1 命令行模式关系图.............................................................................................................................................. 3-3SmartAX MA5100/MA5103操作手册表格目录表格目录表3-1 编辑功能表............................................................................................................................................................ 3-4表3-2 滚屏特性表............................................................................................................................................................ 3-4表3-3 查询历史命令相关操作列表........................................................................................................................... 3-8表3-4 设置终端超时退出相关操作列表.................................................................................................................. 3-9表3-5 设置命令行交互功能相关操作列表........................................................................................................... 3-11表3-6 设置帮助模式相关操作列表......................................................................................................................... 3-12表3-7 设置Telnet登录相关操作列表 .................................................................................................................... 3-13表3-8 设置调试信息开关相关操作列表................................................................................................................ 3-14表3-9 设置系统名称相关操作列表......................................................................................................................... 3-16SmartAX MA5100/MA5103操作手册 3 CLI配置3 CLI配置关于本章本章介绍通过操作控制台命令行对MA5100进行的基本操作。
MA5100案例集MA5100案例集目录目录第1章 MA5100 故障处理案例 (1)1.1 5100LAN口上行光电转换器端口吊死导致业务中断 (1)1.2 ARP攻击导致MA5100的网管时通时断 (1)1.3 BAS将用户MAC禁止导致用户拨号678错误 (2)1.4 MA5100 H511LAND丢弃RIP协议报文导致通过MA5100连接的两个路由器不能ping通31.5 MA5100 SEP板工作不正常导致从框业务不通 (3)1.6 MA5100端口设置不一致造成用户上网丢包 (4)1.7 MA5100由8850割接到MA5200F后telnet不通 (5)1.8 环路问题导致MA5605设备业务和网管阶段性中断 (5)1.9 上行端口的选择错误导致光口无法激活 (6)1.10 因温度变低导致光缆收缩引起MA5100定时掉线 (7)1.11 由于MA5100的ADSL端口上行流量很大导致ping网关的延时大 (7)1.12 由于传输设备对VLAN ID进行限制导致LANC板用户无法上网 (8)1.13 由于低端路由器绑定了静态ARP导致MA5100上的VPN专线业务不通 (9)1.14 由于第三方网管原因导致MA5100的ADSL端口状态不停变化 (10)1.15 100接入用户恶意攻击导致其他用户异常掉线 (10)1.16 ADSL MODEM环路造成MA5100下用户上网速度缓慢 (11)1.17 MA5100链路聚合时因为组网中使用了光电转换器导致出现异常 (13)1.18 MA5100下网吧更换网关服务器内外网卡导致用户无法上网 (13)1.19 MA5105因为视频服务器突发流量太大导致用户看电影不流畅 (14)1.20 由于MA5200G和MA5100对IGMP处理的不同导致用户组播业务互相影响的问题 (15)华为技术有限公司版权所有, 未经许可不得扩散第1章 MA5100 故障处理案例1.1 5100LAN口上行光电转换器端口吊死导致业务中断标题：5100LAN口上行光电转换器端口吊死导致业务中断序号：SC0000209781产品族：宽带产品：MA5100故障类别： ADSL接入业务（LAN上行）现象描述：用户组网：5100－光电转换器－2403H－MA5200F。
江西师范大学物理与通信电子学院
教学实验报告
通信工程专业2014 年5 月25日
实验名称实验四MA5100带外网管的设置
指导
教师
姓名年级学号成绩
一、预习部分
1.实验目的
2.实验基本原理
3.主要仪器设备（含必要的元器件、工具）
一、实验目的：
了解带外和带内网管的区别，熟练掌握MA5100带外网管的设置方法
二、实验器材:
MA5100整机一台；MODEM若干；网线若干；PC若干
三、实验内容说明：
1.带外网管：通过DDN、ISDN专线、E1线路等通讯资源完成对网
络设备的管理，网管系统可以通过局域网和被管对象相连，同时
也可以通DDN网络资源组成广域网和被管对象相连。
2.带内网管的特点：具有比带内方式提供更可靠的设备管理通道，
当被管理的设备出现故障时能及时定位设备故障并实时监控，要
求另外提供设备组网，提供同业务通道五官的维护通道
3.带内网管的配置过程：
①设置MMX维护网口地址
②设置带外路由
③关闭防火墙
4. 注意：
① 当带内网管采用IP 通道时，可以采用1483B 方式来进行带内管理，0/5/20的意思为0号框/5号槽位/VLAN ID 为20。
② [pvc nms]用于设置从MA5100设备到上层设备的带内网管的PVC 连接，网管配置信息需要通过该通路进行传送。
系统可采用
IPoA 和1483B 两种方式进行封装。
当采用1483B 模式的封装结构时，封装格式可以选为LLC/VC 。
③ 基于LLC 封装允许在一条ATM 的PVC 上进行多协议的封装；VC 的复用是由ATM 的每条PVC 承载约定的高层协议来实现复用，主要用于能够快速、动态创建大量ATM VC 的环境中。
④ 基于VC 的复用条件要求较高，常用的是LLC 封装。
⑤ 系统有带内和带外两个防火墙，分别对应系统的以太网地址和ATM 地址。
带外防火墙缺省情况下是关闭的，可以使用［atmlan firewall ethernet ］命令打开或关闭带外防火墙。
带内防火墙是一直处于打开状态的，不能通过命令对防火墙进行控制。
如果要访问MA5100系统的ATM 地址，则计算机的地址必须要加到可接受IP 地址列表中，否则将无法访问到MA5100的ATM 地址。
6、实验组网图：
Internet
CON
ETH iManager N2000
202.192.168.110.10.20.254
MA5100
MMX
Router
MON
四、实验过程
实验要求：ip-address:192.168.1.160/255.255.255.0
Pc1接交换机10号端口，并将10号端口放入vlan 20
①设置交换机十号端口
②设置MMX维护网口地址
MA5100(config)#atmlan ip-address
{ethernet,atm}:ethernet
<IP address>:192.168.1.160
<mask>:255.255.255.0
Changing system IP may effect existent connection,Are you sure?(y/n) [n]:y
Set successfully.
③设置防火墙,关闭防火墙
MA5100(config)#no atmlan firewall
{ethernet}:ethernet
Ethernet firewall is already disabled.
1.三、实验效果分析（包括仪器设备等使用效果）
实验结果：用pc 机ping 192.168.1.160.连接成功
教
师
评
语
指导教师年月日。
