网络管理实验二

计算机网络实验报告实验名称：《常用网络测试命令》姓名：学号：专业：信息管理与信息系统专业班级：指导教师：实验成绩：批阅教师签字：一、实验目的（1）熟悉基本的网络测试命令操作：学会ping、tracert、route、ipconfig、arp、netstat、net 等网络测试命令的功能与基本用法。

（2）为后续其他实验奠定基础。

二、实验内容与实验步骤1. 使用ping命令测试网络的连通性•ping 127.0.0.1•ping 本机IP•ping 局域网内其他IP•ping 网关IP•ping 远程IP•ping •连续ping6个包•发出去的每个包数据部分包含1000个字节2. 使用ipconfig命令查看计算机的TCP/IP配置在命令提示符状态分别输入ipconfig 、ipconfig/all 命令格式，查看并记录当前计算机的基本TCP/IP参数设置，观察两次命令所有显示的内容有什么不同3. 使用arp命令显示和修改本地计算机上的ARP高速缓存（1）在实验机上输入arp –a（或arp -g）命令显示当前计算机的ARP缓存。

（2）执行arp –d命令，再次用arp –a命令，观察显示结果。

（3）查找隔壁主机的ip地址，在实验机上输入ping 隔壁主机IP地址，再输入arp –a命令，观察显示结果。

（4）用步骤2清空ARP缓存，然后输入arp –s 隔壁主机IP 地址以及错误的MAC 地址。

用arp –a 命令显示结果。

（5）重复步骤3，再次观察显示结果。

4. 使用tracert命令跟踪路由在实验机上输入tracert 命令，跟踪数据报从本地机到达 所经过的路径。

5. 使用net命令进行网络配置•将计算机名为T090的主机中的share目录以及光驱等设置成共享，然后在实验机上输入net view\\ T090 查看名为**计算机的共享资源列表。

•使用net user 命令：（1）新建一个名为“alice”，密码为“123456”的用户（2）查看名为“alice”用户的信息（3）新建一个登陆时间受限制的用户，比如，新建一个名为“edward”，密码为111111，登陆时间权限为每周一到周五早上8点到晚上6点。

计算机网络管理实验报告指导老师：实验1网络配置与网络管理系统的使用实验结果分析： 1. 构建实验网络环境参照下图描述的网络拓扑构建实验网络环境。

(注意计算机与路由器是用交叉线相联,而路由器和交换机、交换机和计算机用直通线相联)Cisco 2950交换机Quidway R2621路由器直通线交叉线直通线以太网口0: 192.0.1.1/24以太网口1:192.0.0.1/24192.0.1.2/24网关:192.0.1.1安装SNMPc,网络管理站192.0.0.2/24(二层交换机可不需IP地址)192.0.0.3/24网关:192.0.0.1图4 实验网络拓扑结构2. 配置各设备的网络参数并启用网管功能：为了配置路由器或交换机，用配置串口线将计算机的COM 口与网络设备的Console 口相连，然后运行超级终端软件(端口设置需还原为默认值)。

(1) 配置Cisco 2950交换机 1、配置IP 地址两层交换机在转发数据时是不需要IP 地址的，但为了交换机要能够被网管，要给它标识一个管理IP 地址，默认情况下CISCO 交换机的VLAN 1为管理VLAN ，为该管理VLAN 配上IP 地址，交换机就可以被网管了。

命令如下： a 、 进入全局模式: Switch> enablePassword: cs608 (如果需要密码的话)Switch# configure terminalb、进入VLAN 1接口模式: Switch(config)#interface vlan 1c、配置管理IP地址: Switch(config-if) #ip address 192.0.0.2 255.255.255.0如果当前VLAN 1不是管理VLAN ，只需将上面命令的vlan的号码换成管理VLAN 的号码即可。

（显示所有VLAN的信息：Switch#show vlan brief）2、打开SNMP协议a、退入到全局配置模式: Switch(config-if)#exitb、配置只读的Community，一般设备默认的只读Community名为publicSwitch(config)#snmp-server community public roc、配置可写的Community，一般设备默认的可读可写Community名为privateSwitch(config)#snmp-server community private rw(注意：前面SNMPc7管理站安装时设置的Community名为public，因此管理站对此设备具有的管理权限为只读。

网络管理与维护实验报告《网络管理与维护》实验报告要求一、实验报告必须自己完成，主要填写以下内容：目的要求实验内容（详细写出实验步骤！）：主要设备及软件；实验结果及收获（此部分为打分重要部分，请认真填写！）；实验报告的顺序统一参照下面的项目编号来写。

以上涉及到要填写的部分可参考以下内容。

四、实验内容安排实验一双绞线制作（验证型实验4学时）目的要求：(1)熟悉双绞线的制作(2)掌握交叉线，直连线的制作和应用场合实验内容：掌握双绞线（直连线和交叉线）的制作主要仪器设备及软件：(1)双绞线、水晶头、拨线钳、压线钳、剪刀(2)PC机1台(3)DES-3624i设备1台(4)RS232线1根(5)双绞线（直通）1根实验二对等网的组建及锐捷网络实验室的操作（验证型实验2学时）目的要求：(1)熟悉锐捷网络实验室的操作环境(2)利用锐捷网络实验室设备构造对等网实验内容：利用锐捷网络实验室设备构造对等网主要仪器设备及软件：a)PCb)交换机c)锐捷网络实验室实验三交换机基本配置（验证型实验 4学时）1. 目的要求：(1) 了解交换机的基本配置；(2) 了解VLAN及跨交换机VLAN的配置；2. 实验内容：(1) 了解交换机的基本配置命令；(2) 配置VLAN；(3) 配置跨交换机VLAN；3. 主要仪器设备及软件：(1) pc；(2) 支持VLAN的交换机。

实验四交换机VLAN间路由（验证型实验 4学时）1. 目的要求：(1) 对三层交换机常用的配置有所了解；(2) 了解VLAN间路由的几种方法，并掌握三层交换机实现VLAN 间路由2. 实验内容：(1) 三层交换的基本配置(2) 使用SVI实现VLAN间路由；(3) 跨交换机VLAN间路由。

3. 主要仪器设备及软件：(1) pc；(2) 支持VLAN的二层交换机；(3) 三层交换机。

实验五交换机冗余链路（验证型实验 4学时）1. 目的要求：(1) 了解spanning tree的实现原理与具体方法；(2) 了解Aggregate-port的实现原理与具体方法。

实验一学习环境搭建一、实验目的及要求：1. 了解网络管理的基本功能。

2. 了解网络管理的基本模型和组成。

3. 了解在Eclipse中建立SNMP4J工程。

4. 了解SNMP服务的安装和配置方法。

二、实验任务：1．学会在windows xp中安装SNMP服务并配置SNMP代理2．学会建立SNMP4J的Java工程3．掌握命令行程序SnmpRequest的使用方法三、实验学时：4学时四、实验内容：SNMP网络管理定义了5种报文操作：GetRequest操作：用于管理进程从管理代理上面提取一个或者多个MIB参数值，这些参数都是在管理信息库中被定义的。

GetNextRequest操作：从管理代理上面提取一个或多个参数的下一个参数值。

SetRequest操作：设置管理代理的一个或多个MIB参数值。

GetResponse操作：管理代理返回一个或多个MIB参数值，它是前面三种操作中的响应操作。

Trap操作：这是管理代理主动向管理进程发出的报文，它标记出一个可能需要特殊注意的事件的发生，例如重新启动可能就会触发一个Trap陷阱。

团体（Community）也叫做共同体，利用SNMP团体可以将管理进程和管理代理分组，同一团体内的管理进程和管理代理才能互相通信，管理代理不接受团体之外的管理进程的请求。

在Windows操作系统中，一般默认团体名为“public”，一个SNMP管理代理可以是多个团体的成员。

要对安装Windows操作系统的计算机进行SNMP网络管理，则在该计算机上必须安装SNMP服务，Windows系统的SNMP的功能如下：工作在任何运行Windows、TCP/IP、IPX/SPX的计算机上；用主机名和IP地址识别管理工作站（报告和接收）；处理来自SNMP管理系统的状态信息请求；在发生陷阱的时候，将陷阱报告给一个或者多个管理工作站。

1.1 Windows提供的网络管理功能为提供基于SNMP的Windows域服务器、Web服务器、数据库服务器以及电子邮件服务器的管理，Windows在推出TCP/IP-32 For Windows协议族时包含了一个SNMP服务软件，可以安装在Windows服务器或者工作站上，接收或者发送SNMP请求、响应或者通知。

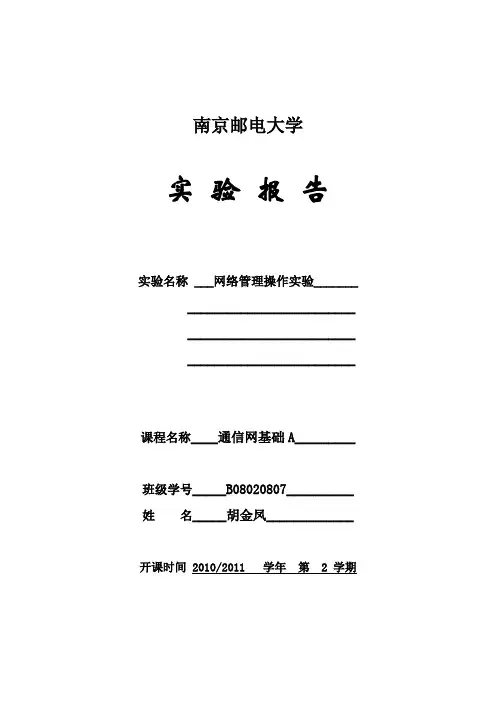

南京邮电大学实验报告实验名称 ___网络管理操作实验_______ _________________________ _________________________ _________________________课程名称____通信网基础A_________班级学号_____B08020807__________ 姓名_____胡金凤_____________开课时间 2010/2011 学年第 2 学期实验二网络管理操作实验一、实验目的通过对中兴通讯ZXNM01综合网管系统的实际操作，了解网络管理的目的，熟悉网络管理系统的组成和主要功能，从而加深对网络管理的体系结构和管理信息通信协议的理解。

二、实验原理中兴通讯的ZXNM01综合网管系统是在网络管理层上对中兴通讯的Softswitch产品及相关设备进行统一管理的网络管理系统，可在统一的用户界面下对中兴通讯Softswitch、TG、SG、AG、IAD等NGN 设备以及中兴通讯构建的数据网络的各种数据设备进行集中管理，并可提供对其它厂商设备进行管理的管理接口。

中兴ZXNM01系统所管理的设备包括处于骨干层、汇接层、接入层的各种IP设备，目前已经实现对接入服务器、多业务交换机、路由器、中兴IP电话系统和中兴软交换系统的管理。

系统覆盖TMN管理层次的四个层次：网元层、网元管理层、网络管理层和业务管理层，能够实现故障管理、性能管理、安全管理和配置管理等功能。

网管系统结构如下图所示，系统由关系数据库系统（RDBMS）、网管服务器（Server）和网管客户端（client）组成，采用Client/Server 组网方式。

网管服务器由前端服务器(FE)和后端服务器(BE)组成，后端服务器执行服务端网管核心任务，如：发现、拓扑、网管功能；前端服务器提供对位于后端服务器存储模块中的网管数据基于Web的访问，它包括提供Web访问的Web服务器和用于验证客户的验证模块，所有处理由服务端执行，客户端仅仅处理显示，前端服务器采用不同的技术来支持这样的瘦客户端结构。

北京信息科技大学信息管理学院（课程上机）实验报告实验名称局域网管理与交换机配置实验地点实验时间1.课程设计目的：通过设计、配置和管理一个小型交换式以太网，学会使用Boson Network Designer设计简单局域网的方法，掌握使用模拟器进行交换机配置的基本命令。

学习VLAN配置, 理解VLAN的基本概念。

2.课程设计内容：自行设计一个小型交换式以太网，并通过对交换机的配置实现简单的以太网流量控制和网络管理功能。

具体内容如下：掌握设置交涣机端口属性、查看交换机端口配置和统计信息、设置静态MAC地址和查看MAC地址表的技能。

1、使用Boson Network Designer 设计一个小型交换式以太网要求将4台pc机通过以太网口连接到一个Cisco Catalyst 1912交换机上，并将所设计的拓扑图存盘。

2、使用Boson Netsim模拟配置pc机（1）运行Boson Netsim软件，进入主界面后，选择“File”下的“Load Netmap”功能将你设计的网络拓扑图加载进来。

（2）单击工具栏上的estation按钮，在弹出的菜单中选择pc1, 系统出现dos命令行模拟配置窗口。

（3）在dos命令行窗口中，按回车键出现dos提示符，输入winipcfg命令弹出pc1的网络参数设置界面。

（4）为pc1分配IP地址，建议使用172.16.1.101，子网掩码和网关值可取默认值不变。

（5）重复步骤（2）－（4）为其他pc机分配IP地址，如172.16.1.102，172.16.1.103。

依此类推。

（6）在dos提示符下，输入ping命令来测试pc机之间是否能正常通信。

例如在pc1下，运行ping 172.16.1.102 ，记录结果。

3、使用Boson Netsim对1912交换机进行简单配置单击工具栏上的eswitch按钮，在弹出的菜单中选择Switch1，进入Catalyst 1900交换机仿真命令行配置模式。

实验二vlan隔离和vlan通信实验名称：跨交换机实现VLAN实验目的：理解跨交换机之间VLAN的特点实现功能：使在同一VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机系统不能进行相互通信。

实验设备：PC机（4台），交换机（S2126G，S3550），直连线5条实验步骤：一VLAN/802.1Q－本交换机隔离网络拓扑图：实验环境：PC1 (ip:192.168.10.1)连接在交换机的0/5 口；PC2 (ip:192.168.20.1)连接在交换机的0/15 口实验配置：设置：PC1 IP=192.168.10.1PC2 IP=192.168.20.1PC3 IP=192.168.10.11实验过程：清空交换机原有vlan配置，将fastethernet0/5口加入，将fastethernet0/15口加入vlan 20.实验结果：运行结果如下：Pinging 192.168.20.1 with 32 bytes of data:Request timed out.Request timed out.Request timed outRequest timed out.Ping statistics for 192.168.20.1:Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms二VLAN/802.1Q－跨交换机VLAN网络拓扑图：实验环境：两台交换机的fast0/24互联，其中一台交换机的fast0/5和fast0/15连接pc1（IP：192.168.10.3）和pc2（IP：192.168.20.1），另一台交换机的fast0/5接pc3（IP：192.168.10.1）实验配置：实验结果：设置：PC1 IP=192.168.10.1PC2 IP=192.168.20.1PC3 IP=192.168.10.11运行结果如下：PC1 PING PC3和PC1 PING PC2结果如下：PC3 PING PC1结果如下：Pinging 192.168.10.1 with 32 bytes of data:Reply from 192.168.10.1: bytes=32 time<10ms TTL=64Reply from 192.168.10.1: bytes=32 time<10ms TTL=64 Reply from 192.168.10.1: bytes=32 time<10ms TTL=64 Reply from 192.168.10.1: bytes=32 time<10ms TTL=64Ping statistics for 192.168.10.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms 三VLAN 之间进行通信网络拓扑图：配置命令如下：设置：PC1 IP=192.168.10.1PC2 IP=192.168.20.1PC3 IP=192.168.10.11 实验结果：PC1 PING PC3和PC1 PING PC2结果如下：PC2 PING PC3结果如下：Pinging 192.168.10.11 with 32 bytes of data:Reply from 192.168.10.11: bytes=32 time<10ms TTL=63 Reply from 192.168.10.11: bytes=32 time<10ms TTL=63 Reply from 192.168.10.11: bytes=32 time<10ms TTL=63 Reply from 192.168.10.11: bytes=32 time<10ms TTL=63 Ping statistics for 192.168.10.11:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms。

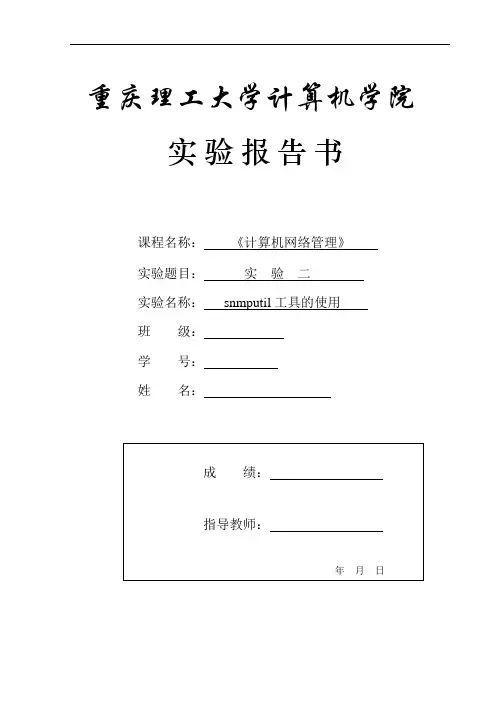

重庆理工大学计算机学院实验报告书课程名称：《计算机网络管理》实验题目：实验二实验名称：snmputil工具的使用班级：学号：姓名：实验二Snmputil工具的使用一、实验目的1.通过灵活使用snmputil命令查看代理的MIB对象，加深对MIB结构、对象实例等重要概念的理解。

2.理解GetRequest、GetNextRequest、Trap消息以及团体名的作用二、实验环境局域网，Windows server 2003，Snmputil三、实验步骤1. Windows环境下SNMP服务的安装及相关配置2. 通过Snmputil获取变量实例的值3. 按照要求完成实验报告四、实验内容（将命令和结果截图）1. 用walk遍历MIB-II系统组的对象2. 分别用get、getnext查询对象sysDescr的值3.分别用get、getnext查询对象sysObjectID的值4. 查询代理系统的网络接口个数。

5. 查询第一个接口上输入的直接总数和输出直接总数。

6. 使用get查询MIB-II的IP组部分对象。

7. 使用getnext查询IP组ipAddrTable表中ipAdEntAddr的值8. 使用walk命令遍历表ipaddtable表9. 获得系统当前的进程列表snmputil walk 192.168.184.130 public .1.3.6.2.1.25.4.2.1.210. 获得系统安装的软件列表snmputil walk *.*.*.*(IP地址) public .1.3.6.2.1.25.6.3.1.211.获得系统用户列表snmputil walk *.*.*.*(IP地址) public .1.3.6.1.4.1.77.1.2.25.1.113. 对上命令中，使用无效团体名会产生什么结果？答：共同体实际上就是用来管理应用实体之间身份鉴别的，如果无效就无法鉴别身份,系统将提示错误。

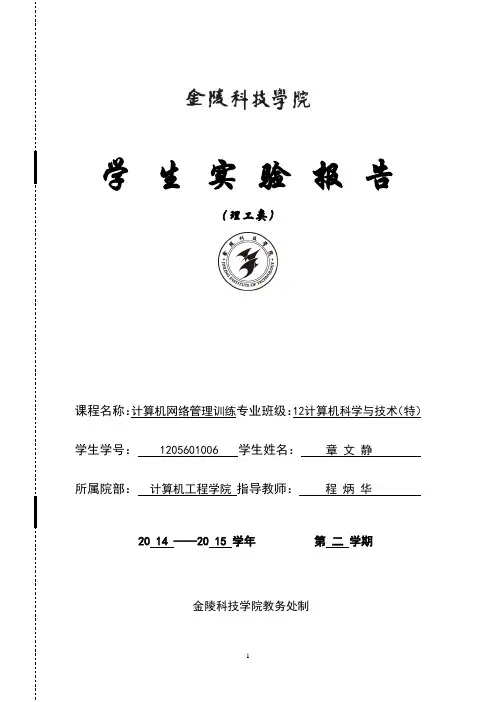

学生实验报告（理工类）课程名称：计算机网络管理训练专业班级：12计算机科学与技术（特）学生学号：1205601006学生姓名：章文静所属院部：计算机工程学院指导教师：程炳华20 14 ——20 15 学年第二学期金陵科技学院教务处制实验项目名称：Windows 2008 Server 的安装实验学时： 5 同组学生姓名： / 实验地点： A210 实验日期： 2015-6-7 实验成绩：批改教师：程炳华批改时间：一、实验目的和要求通过本实验，使学生熟悉 Windows 2008 server 的安装过程，并掌握Windows2008 server 中配置及管理方法。

二、实验仪器和设备局域网、win7操作系统电脑、Vmware安装包、Windows 2008 server 镜像文件、应用软件安装包。

三、实验内容与过程（一）实验内容1、在win7系统上安装虚拟机Vmware；2、在虚拟机Vmware上安装虚拟系统Windows server 2008；3、在虚拟系统Windows server 2008上安装应用软件；（二）实验过程一、在win7系统上安装虚拟机Vmware；(一)、新建一个虚拟机打开VMware Workstation点击下一步选择我接受许可协议中的条款.（A），点击下一步选择典型（T），点击下一步点击下一步点击下一步点击下一步点击下一步点击继续输入许可证秘钥安装完成二、在虚拟机Vmware上安装虚拟系统Windows server 2008；（一）、虚拟机上虚拟空机子的安装：1、首先打开我们的已经安装好的虚拟机。

然后点击标题栏的文件--新建虚拟机。

弹出新建虚拟机对话框。

我们点击新建虚拟机选项。

2、出现新建虚拟机向导的选项，我们先建立一个空的虚拟机。

所谓的空的虚拟机就是向我们买一个电脑一样，硬件都有，包括CUP，内存，硬盘等，但是没有装操作系统。

我们选择自定义，下一步。

选择虚拟机硬件兼容性，直接默认，下一步。

实验二路由器的telnet远程登录配置实验目标●掌握采用Telnet方式配置路由器的方法。

实验背景●你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；●作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。

技术原理●路由器的管理方式基本分为两种：带内管理和带外管理。

通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。

第一次配置时必须利用Console端口进行配置。

●通过telnet管理路由器属于带内管理，但需要为telnet用户配置用登录口令：实验步骤●新建packet tracer拓扑图●（1）用标准console线缆连接计算机的串口和路由器的console口上。

在计算机上启用超级终端，并配置超级终端的参数，使计算机与路由器通过console接口建立连接；●（2）配置路由器的管理的IP地址，Router (config-if)# ip address **IP** **submask***并为Telnet用户配置用户名和登录口令。

配置用户登录密码Router (config)# line vty 0 4Router (config-line)# password 12345Router (config-line)# login配置计算机的IP地址（与路由器管理IP地址在同一个网段），通过网线（交叉线）将计算机和路由器相连，通过计算机Telnet到路由器上对交换机进行查看；●（3）更改路由器的主机名；实验设备Router _2811 1台；PC 1台；交叉线；配置线说明：交叉线：路由器与计算机相连路由器与交换机相连直连线：计算机与交换机相连PCIP: 192.168.1.2Submask: 255.255.255.0ROUTER0Fa 0/0 192.168.1.1 255.255.255.0PC 终端配置IP地址和子网掩码通过PC机的超级终端程序terminal登陆路由器，配置模式输入N，进入命令行模式Router>enRouter #conf tRouter (config)#enable secret abc //设置特权模式密码Router (config)#exitRouter #exitRouter >enpassword:此时输入密码，输入的密码不显示Router #conf tRouter (config)#line vty 0 4 //进入远程登录用户管理视图，0-4个用户Router (config-line)#password 12345 //设置telnet远程登录密码，密码明码显示Router (config-line)#login //打开登录认证功能Router (config-line)#exitRouter (config)#interface fa 0/0 //进入路由器0模块第0端口Router (config-if)#ip address 192.168.1.1 255.255.255.0 //该端口配置相应的IP地址和子网掩码Router (config-if)#no shutdown //开启端口Router (config-if)#endPC CMDC:\>Ipconfig /all //查看本机TCP/IP配置情况（IP地址、子网掩码、网关、MAC地址）C:\>ping 192.168.1.1C:\>telnet 192.168.1.1 //远程登录到路由器上password:12345 //输入telnet密码Router >enpassword:abc //输入特权模式密码Router #show running-config //显示路由器当前配置情况Router #config terminalRouter (config)# hostname 学生姓名（如wenyao）wenyao (config)#exitwenyao # copy running-config startup-configwenyao #show startup-configwenyao # reloadwenyao # erase startup-configwenyao # reloadC:\>telnet 192.168.1.1 看看还能远程登录上路由器吗？。

《网管技术》实验指导书一．实验总学时（课外学时/课内学时）：10开实验个数： 2二．适用专业：计算机专业三．考核方式及办法：在规定实验时间内完成实验要求,依据实验过程、实验结果和实验报告综合考核。

四．配套的实验教材或指导书：自编实验指导书五. 实验项目：实验一Windows下的SNMP1、实验目的了解Windows2000 SNMP服务功能配置方法，使用Windows2000 SNMP服务实现简单的SNMP服务功能，基本掌握snmputil工具的用法，理解SNMP工作原理2、实验工具及环境Windows2000系统网络环境或单机，snmputil工具软件。

3、实验计划学时4学时上机。

4、实验内容及操作步骤⑴阅读Windows2000 提供的帮助文档，了解Windows2000提供的SNMP服务功能及其配置方法，有关命令。

⑵安装Windows2000 SNMP服务功能，熟悉其安装过程和要点。

⑶配置Windows2000 SNMP服务管理站和代理。

安装并配置SNMP服务器的过程：打开"控制面板-〉添加/删除程序"，选择"添加/删除Windows组件"，接着在随后弹出的"Windows组件"中选择"管理和监视工具"，点击下面的"详细信息"，在弹出的一个 "管理和监视工具"的对话框中选择"简单网络管理协议SNMP"，确定后点击"下一步"就可以安装SNMP服务器了。

安装成功后在"控制面板-〉管理工具-〉服务"中能看见SNMP服务已经启动，双击"SNMP service"就可以对其属性进行配置，通常情况下使用系统默认的配置即可，大家要记住默认情况下团体名为public。

⑷利用配置好的Windows2000 SNMP服务管理站和代理，利用snmputil工具完成SNMP 操作，注意命令格式中的agent如果用127.0.0.1表示本主机，如果是其他IP地址，则表示其他机器。

实验二Windows 系统上snmputil工具的使用一、实验目的利用windows提供的简单snmp工具进行命令行界面下的SNMP实验，基本掌握snmputil 工具的用法。

二、实验工具及环境已知配置了SNMP服务的代理Agent、运行Windows2K/XP系统的PC，snmputil工具软件。

三、实验计划学时2学时上机。

四、实验内容提供已经配置好的SNMP服务的代理站的IP地址，利用snmputil工具完成简单的SNMP 操作。

五、操作步骤Snmputil是一个命令行下的读取代理信息的软件，使用语法如下：语法1：snmputil [get|getnext|walk] agent community oid [oid ...]语法2：snmputil trap其中语法1用来从代理处读取各种管理信息，有get、getnext、walk三种功能供选择，agent代表代理站的IP地址，community是读取的团体名称，oid是想读取的对象标识符。

按下列内容运行，观察分析得到的结果。

1.查看被管系统的接口数目：Snmputil get localhost public .1.3.6.1.2.1.2.1.0命令中OID即interfaces.ifNumber.0。

2.Snmputil getnext localhost public .1.3.6.1.2.1.2.1.0使用getnext命令参数就可以获取一个设备中的所有变量值及OID，而不需要事先知道它们的准确OID值。

3.snmputil walk知道了next指令的用途，可以编写一个程序自动获取一个设备的所有OID及其数值，而不用一行行地敲入那么长的命令。

也可用snmputil的walk指令将显示出本地机器几乎所有的变量，直到最后出现“End of MIB subtree”：C:> snmputil walk localhost public .1.34.获取并分析被管系统的信息：snmputil walk 对方ip public .1.3.6.1.2.1.1列出系统信息：可以了解系统状况以及主机的稳定性，可以从主机的uptime里得知系统开机了多长时间。

《网络管理技术》实验指导书适用班级：网络10-12主讲：孙秋波电子信息工程系网络教研室2012年2月服务器、交换机（路由器）SNMP代理配置环境设置：将主机A和B作为一组，并分别联接在华为交换机S1上。

其中主机A作为SNMP管理器，安装网络管理系统，主机B作为被管服务器，其上运行着WWW、FTP等服务，S1为被管设备。

A、B和S1需要配置SNMP 代理。

现以主机A和B、S1为例，说明SNMP代理配置步骤。

一、安装主机SNMP代理并配置。

操作步骤：1、安装主机SNMP代理如果主机A、B没有安装SNMP协议，请手动添加SNMP组件。

方法如下：开始/控制面板/添加或删除程序/添加删除Windows组件，在弹出的“Windows组件向导”对话框中，选中“管理和监视工具”后，单击“详细信息”按钮，在弹出的“管理和监视工具”对话框中选中“简单网络管理协议(SNMP)”, “确定”按钮后安装组件，完成后在“服务”中多出SNMP Service 和SNMP Trap Service 二项服务。

2、配置SNMP代理服务信息以主机B为例说明配置方法：（1）启动“服务”管理器：找到“控制面板/管理工具/服务”程序，双击启动。

（2）配置“SNMP Service”属性在服务程序列表中找到“SNMP Service”，选中“SNMP Service”条目，单击鼠标右键，选择“属性”菜单项。

查看常规选项卡中“启动类别”，使其为“自动”，服务状态应为已启动，若为已停止，点击“启动”按钮。

1）设置“代理”属性页。

在属性页集合中找到“代理”属性页，设置：联系人、位置内容；2）设置“陷井”属性页。

在属性页集合中找到“陷井”属性页，设置团体名称：此处团体名称应与主机A的读团体名相同，如public，陷井目标处，击添加，输入A主机名或IP地址。

3）设置“安全”属性页。

在属性页集合中找到“安全”属性页，设置接收团体名称：按“添加”按扭，输入团体名，如public，访问属性为只读。

网络操作系统基本管理一、实验目的1.理解网络操作系统的功能；2.掌握Windows 2000中的用户管理方法；3.掌握Windows 2000网络常用组件的功能、属性查看及安装方法；4.掌握Windows 2000文件夹/打印机共享设置、访问方法及安全设置。

二、实验内容1.创建用户，修改用户属性，设置用户权限；2.创建用户组，设置组权限，添加用户和组到组；3.设置文件、文件夹安全；4.查看网络组件及组件属性，了解网络基本组件功能；5.安装、卸载网络组件；6.设置文件夹共享及共享文件夹访问；7.打印机共享及访问。

三、预备知识1.Window 2000中用户账户和用户组账户的概念账户是为用户提供安全的凭证，是用户在操作系统中的一个标识，以便用户能够登录到操作系统及网络并访问网络资源；用于验证用户身份，授权对系统资源和网络资源的访问。

Windows 2000提供一些预定义用户账户，可以使用户登录到Windows系统。

这些账户是：管理员账户（Administrator account）、来宾账户（Guest account）。

每个预定义账户都有不同的权限和权限组合，管理员账户具有最高权限，可以管理整个系统，而来宾账户则只有最低的权限。

用户组是为了方便用户管理而建立的一个账户，用于为组内用户统一分配权限的方案。

一般一个用户所具有的权限是他自身的权限和他所在组权限的组合。

2.文件系统的概念文件系统是指操作系统在磁盘上组织文件的方法。

文件系统规定了文件存储的大小机制、安全机制以及文件名的长短，用户对文件和文件夹的操作都是通过文件系统来完成的。

在现在的Windows系统中常用的文件系统有两种：FAT32和NTFS。

一般用户的操作系统都采用FAT32，但对于服务器我们应该使用NTFS文件系统，因为它可以提供文件的安全性设置而FAT32没有。

如图（图3-1和图3-2）是两种文件系统所显示的属性对比（在任何一个硬盘分区点右键－>属性可以看到）：图 3-1 NTFS文件系统属性3.文件安全性的概念（NTFS 文件系统）文件安全性是指为文件或文件夹对于不同的用户设置不同的使用权限，以保护文件和文件夹安全。

实验二Windows 系统上snmputil工具的使用一、实验目的利用windows提供的简单snmp工具进行命令行界面下的SNMP实验，基本掌握snmputil 工具的用法。

二、实验工具及环境已知配置了SNMP服务的代理Agent、运行Windows2K/XP系统的PC，snmputil工具软件。

三、实验计划学时2学时上机。

四、实验内容提供已经配置好的SNMP服务的代理站的IP地址，利用snmputil工具完成简单的SNMP 操作。

五、操作步骤Snmputil是一个命令行下的读取代理信息的软件，使用语法如下：语法1：snmputil [get|getnext|walk] agent community oid [oid ...]语法2：snmputil trap其中语法1用来从代理处读取各种管理信息，有get、getnext、walk三种功能供选择，agent代表代理站的IP地址，community是读取的团体名称，oid是想读取的对象标识符。

按下列内容运行，观察分析得到的结果。

1.查看被管系统的接口数目：Snmputil get localhost public .1.3.6.1.2.1.2.1.0命令中OID即interfaces.ifNumber.0。

2.Snmputil getnext localhost public .1.3.6.1.2.1.2.1.0使用getnext命令参数就可以获取一个设备中的所有变量值及OID，而不需要事先知道它们的准确OID值。

3.snmputil walk知道了next指令的用途，可以编写一个程序自动获取一个设备的所有OID及其数值，而不用一行行地敲入那么长的命令。

也可用snmputil的walk指令将显示出本地机器几乎所有的变量，直到最后出现“End of MIB subtree”：C:> snmputil walk localhost public .1.34.获取并分析被管系统的信息：snmputil walk 对方ip public .1.3.6.1.2.1.1列出系统信息：可以了解系统状况以及主机的稳定性，可以从主机的uptime里得知系统开机了多长时间。
