4、关于电压表、电流表测谁、填电表练习及答案（1）下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是( )，B是( )，C是( )。
（2）并联时，A是( )，B是( ) ，C是( )。
图12、如图2所示的电路中，把圆圈所代表的电表填入其电路符号3、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是( )（2）电流表A1测通过 ( )的电流。
（3）电流表A2测通过 ( )的电流。
（4）电压表V1测量( )两端的电压。
（5）电压表V2测量 ( )两端的电压4、判断下列各图中电表所测量的对象。
如图，电灯L1、L2是（）联，电流表A测通过（）的电流。
电压表V测量（）两端的电压。
5、如图2，电灯L1、L2是（）联，电流表A测通过（）的电流。
电压表V测量（）两端的电压。
6、如图3，电灯L1、L2是（）联，电流表A测通过（）的电流。
电压表V1测量（）两端的电压，电压表V2测量（）两端的电压。
7、如图4，电灯L1、L2是（）联，电流表A测通过（的电流。
电压表V测量（）两端的电压。
8、如图5，电灯L1、L2是（）联，电流表A测通过（）的电流。
电压表V1测量（）两端的电压。
电压表V2测量（）两端的电压。
9、如图6，电阻R1、R2是（）联，电流表A1测通过（）的电流，电流表A2测通过（）的电流。
电压表V1测（）两端的电压，电压表V2测量（）两端的电压，电压表V测量（）两端的电压。
10、如图1，电灯L1、L2是（）联，电流表A1测量通过（）的电流，电流表A2测通过（）的电流，电压表V测量（）两端的电压。
11、如图2，电灯L1、L2是（）联，电流表A测量通过（）的电流，电压表V1测量（）两端的电压。
电压表V2测量（）两端的电压。
判断电压表、电流表示数变化的习题集及答案班级 姓名 1．如图1所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电流表的示数 变大、电压表示数的示数变大[选填“变大”“变小”或“不变”]2. 如图2所示。
当滑动变阻器滑片向右移动时，电压表示数不变、电流表A 1的示数不变 电流表A2的示数变小[选填“变大”“变小”或“不变”]3． 如图3所示电路中，电源电压不变，闭合开关S 1，把变阻器的滑片P 向左移动时（A ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大4.如右图所示的电路中，电源两端的电压保持不变。
闭合开关S ，将滑动变阻器的滑片P 向右移的过程中电压表V1示数不变、电压表V 2示数变大、电流表A 1的示数变小[选填“变大”“变小”或“不变”]5.如下图所示,开关闭合后,当滑动变阻器滑片P 向右滑动过程中 电流表的读数变小、电压表的读数变大[选填“变大”“变小”或“不变”]6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中【 C 】A ．电压表V 示数变小B ．电流表A 1示数变大C ．电流表A 2示数不变D ．电流表A 2示数变小7．在图7所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P 向右端滑动时（ B ）A ．电流表示数减小，电压表示数减小B ．电流表示数不变，电压表示数不变C ．电流表示数增大，电压表示数减小D.电流表示数减小，电压表示数增大8.如右图所示的电路，开关S 闭合后，将滑动变阻器的滑片P向右滑动的过程中，电流表的读数 变小、电压表的读数图5变小、[选填“变大”“变小”或“不变”] 灯泡亮度变暗。
[选填“变亮”“变暗”或“亮度不变”]9．如图所示电路，电源电压恒定，R 0为定值电阻，R 为滑动变阻器．闭合开关S 后，在滑动变阻器滑片P 向左滑动的过程中A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数变小D ．电灯的亮度变暗10．小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R 是定值电阻，电源电压恒定。
电流表电压表电路作图题一、有关电流表的电路连接专题1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。
2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。
3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。
4、根据左边的电路图，连接好右边的实物图。
（导线不允许交叉）5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A）。
请你帮他把下图右边的实物用笔画线代替导线连接起来。
L1L2A1A2L1L212L2L1L1L212A1A2L 2L 1 L 2 L 1 6、画出电路图，并将右边的实物连接好。
要求：L1和L2并联，电流表A1测通过L2的电流，电流表A2测量通过L1的电流。
（已知A1的示数约为0.8A ，A2的示数约为0.9A ）7、画出电路图，并将右边的实物连接好。
要求：L1和L2并联，电流表A1测通过L1的电流，电流表A2测量通过L2的电流。
1、根据左边的电路图，将右边的实物连接好。
2、用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L1、L2串联，电压表测L2两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。
3、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联，电压表 测L1两端的电压（估计在2V~3V 之间），电压表 测L2两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。
L 1L 1 L 2V V2 21LL V L 1 L 212L 1 L 2 124、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。
5、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。
6、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。
7、根据下面的实物连接图，在右边方框中画出对应的电路图。
8、根据下面的实物连接图，在右边方框中画出对应的电路图。

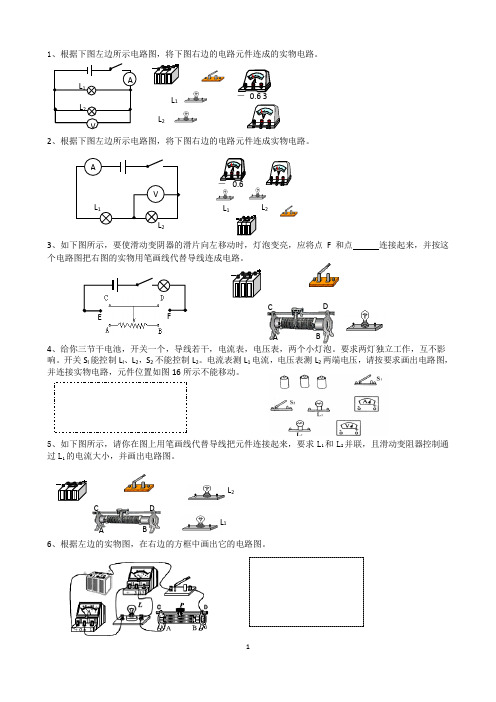

1、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。
2、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。
3、如下图所示，要使滑动变阴器的滑片向左移动时，灯泡变亮，应将点F 和点 连接起来，并按这个电路图把右图的实物用笔画线代替导线连成电路。
4、给你三节干电池，开关一个，导线若干，电流表，电压表，两个小灯泡。
要求两灯独立工作，互不影响。
开关S l 能控制L l 、L 2，S 2不能控制L 2。
电流表测L 1电流，电压表测L 2两端电压，请按要求画出电路图，并连接实物电路，元件位置如图16所示不能移动。
5、如下图所示，请你在图上用笔画线代替导线把元件连接起来，要求L 1和L 2并联，且滑动变阻器控制通过L 1的电流大小，并画出电路图。
6、根据左边的实物图，在右边的方框中画出它的电路图。
L 1 L 2 AV－ 0.6 3L 2L 1 L 1 L 2A V － 0.6L 2 L 1 F ED ABCDAB C L 1L 27、我们利用下列器材研究电流跟电压、电阻之间的关系。
按电路图用笔画线连接电路。
8、根据左边的电路图，用笔画线代替导线将右边的元件连接好（电流表选用0~0.6A 的量程,电压表选用0~3V 的量程）。
9、（1）实验选用的器材如下图所示，其中电源为2节干电池，电路中的电流约为0.3A ，则实验时电压表应 选用的量程为0~3V ，电流表应选用的量程为0~0.6A ．（2）请你根据左边的实物图将右边的电路图连接好。
10、如图所示是电路实物连接图．(1)在右边方框内画出其对应的电路图；（2）实验中，为了起保护电路的作用，在开关闭合前滑片应置于 端，开关闭合后，要使灯泡亮度变亮，滑片应向 端移动．(填“左”或“右”)AVR ＇A - 0 .6 3V - 3 15+_PCABDRV ALR ′R ’－ 0.6 3LAV R R 'S。
电流表电压表电路图练习(共2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2按要求连接实物图，并画出电路图1、 两灯串联，电流表测串联电路中的电流2、两灯并联，电流表测并联电路干路中的电流，开关控制整个电路。
3、两灯并联，电流表测L2的电流，开关S1控制L1，S 控制整个电路。
4、两灯并联，电流表A1测量L1的电流，A 测总电流，S 控制整个电路，S1控制L25、两灯并联，电流表A1测L1的电流，A2测量L2的电流，A 测总电流，L1、L2分别由开关S1、S2控制，S 控制整个电路。
6、电流表测并联电路中的总电流，开关控制整个电路7、 电流表测L1支路的电流，开关控制整个电路。
8、 电流表测L1的电流，开关S1控制L1的，S 控制整个电路。
9、如图是电流表测量电流的实物连接图，画出电路图，标出电流表的正、负接线柱。
L S1 S2A2 A A1 S L2 L L2 S1SLL2 S1 SA1A L L2 S1 S ＋ － ＋ － ＋ － SLL A 1A 2 ＋ － ＋ － ＋ －L 1L 2 A 1 A 2 A 3S3L 2 L 1L 2 L 11、根据左边的电路图，将右边的实物连接好。
2、用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L1、L2串联，电压表测L2两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。
3、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联，电压表V1测L1两端的电压（估计在2V~3V 之间），电压表V2测L2两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。
4、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。
5、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。
6、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。
7、根据下面的实物连接图，在右边方框中画出对应的电路图。
电流表和电压表测量练习题Updated by Jack on December 25,2020 at 10:00 am电流表和电压表测量练习题1、下图中电压表测量谁的电压2、如下图所示，L1和L2是联，的a端是接线柱，b端是接线柱。
测量________两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D第2题4、下列各图中测量L1电压的电路，正确的是（）9、判断下列各图中电压表所测量的对象。
A1V A2L1L2SV1V2R1R2PSAVa bPSAR1V2SAL2V L 1A ABCD （1）如图1，电灯L 1、L 2是 联，电压表V1测量 两端的电压,电压表V2测量 两端的电压（2）如图2，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（3）、如图4，电灯L 1、L 2、L 3是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。
10、用电流表测量灯泡L 1中的电流，下图中正确的是〔 〕11、下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表。
12、如图2是某同学做实验时的电路图。
闭合开关S 后，发现灯泡L 1、L 2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ） A ．电源正极与a 之间断路B ．a 、L 1、b 之间断路C ．b 、L 2、c 之间断路D ．c 与电源负极之间断路13、如图3所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是（ ）A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路V 1V 2L 1L 2图1图4 L 1 A 1A 2 A 3 L 2 L 31V2SA图4 6dcba14、如图4所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，有一盏电灯突然不亮了，经检查发现电压表示数为零．电流表示数增大。
判断电压表电流表示数变化的习题1．如图1所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电流表的示数 、电压表示数的示数 [选填“变大”“变小”或“不变”]2. 如图2所示。
当滑动变阻器滑片向右移动时，电压表示数 、电流表A 1的示数电流表A2的示数 [选填“变大”“变小”或“不变”]3． 如图3所示电路中，电源电压不变，闭合开关S 1，把变阻器的滑片P 向左移动时（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大4.如右图所示的电路中，电源两端的电压保持不变。
闭合开关S ，将滑动变阻器的滑片P 向右移的过程中电压表V1示数 、电压表V 2示数 、电流表A 1的示数 [选填“变大”“变小”或“不变”]5.如下图所示,开关闭合后,当滑动变阻器滑片P 向右滑动过程中 电流表的读数 、电压表的读数 [选填“变大”“变小”或“不变”]6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中【 】A ．电压表V 示数变小B ．电流表A 1示数变大C ．电流表A 2示数不变D ．电流表A 2示数变小7．在图7所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P 向右端滑动时（ ）A ．电流表示数减小，电压表示数减小B ．电流表示数不变，电压表示数不变C ．电流表示数增大，电压表示数减小D.电流表示数减小，电压表示数增大8.如右图所示的电路，开关S 闭合后，将滑动变阻器的滑片P向右滑动的过程中，电流表的读数 、电压表的读数、[选填“变大”“变小”或“不变”] 灯泡亮度 。
[选填“变亮”“变暗”或“亮度不变”]9．如图所示电路，电源电压恒定，R 0为定值电阻，R 为滑动变阻器．闭合开关S 后，在滑动变阻器滑片P 向左滑动的过程中 （ ）A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数变小D ．电灯的亮度变暗图1 图2P V A S S R 1 A 2 A 1 V P R 2 图6图510．小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R ’是滑动变阻器，R 是定值电阻，电源电压恒定。
