PETREL以三维地质模型为中心的一体化油藏工作平台斯伦贝谢科技服务(北京)有限公司PETREL 综合油藏描述平台实现以地质模型为中心的地震综合解释到油藏数值模拟的工作流程面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel 为您提供了一个以地质模型为中心的综合油藏描述研究的完整工作流程，创造了一个允许地质、地震、测井、油藏、钻井、储量评价和数据管理多专业共享知识和成果的开放环境。
Petrel 也成为国际油公司解决油气藏勘探开发技术难题的首选。
勘探和开发团队的统一工作流程 —— 在相同的地质模型里实现地球物理、地质和油藏工程的无缝整合。
在一个相同的环境和系统里，综合整个团队的专家意见，高效地得到精确的工作成果。
通过以地质模型为中心的工作流程，Petrel 消除了传统系统从一个技术领域到另一个技术技术领域存在的鸿沟。
风险和不确定性分析 —— 通过Petrel 可以容易的进行多个工作场景的试验。
Petrel 从地震到数值模拟工作流程的一个重要部分，就是通过工作流程的编辑来获取参数和数据之间的相关关系。
当新的数据到来的时候，你能够快速的更新模型，通过流程运行管理得到数值模拟历史拟合的细节，或在油田开发方案中存在的风险和不确定性。
能够进行知识和最佳方案的管理 —— 通过流程编辑器，专家能够得到在一个地区的最佳方案，从而帮助其他人快速得到首选的工作流程。
简便的操作和直观的流程意味着减少团队新成员开展工作的曲折。
地球物理师地质工程师油藏工程师钻井工程师采油工程师储量评估目标勘探 油藏评价 油藏开发 油气生产PETREL 主要功能地球物理解释分析¾ 基于Iinux 集群并行技术的地震解释服务器功能 ¾ 三维地震数据体标准化方块格式（ZGY ）存储功能 ¾ 大三维数据体快速磁盘浏览功能¾ 大层位数据的管理以及多分辨率层位显示功能 ¾ 地震混合体制作显示功能 ¾ 二维/三维混合任意线操作功能 ¾ 多达86种地震属性提取分析功能 ¾ 合成地震记录制作功能¾地震反演 地质建模¾ 多点地质统计算法 ¾ 高斯随机函数算法 ¾ 序贯高斯模拟 ¾ 序贯指示模拟 ¾ 改进的克里金算法 ¾ 截断高斯模拟算法 ¾ 神经网络综合预测 ¾ 目标模拟 ¾ 分级目标模拟技术 ¾ 裂缝建模¾断层建模的质量控制油藏工程¾ 双孔介质的处理 ¾ 粗化技术的提高 ¾ 井的生产数据管理 ¾ 多段井设计和管理 ¾ 模拟生产曲线的输出 ¾ 优化模拟结果的加载 ¾ 开发方案制定 ¾ 水体的处理 ¾ 岩石压缩系数 ¾生产历史拟合分析实时传输2D/3D复合任意线显示裂缝建模地震与数模成果展示¾ 标准WITSML 格式实时钻井、测井数据传输¾ 通过InterACT 和第三方WITSML 服务器进行井场数据的实时传输 ¾与相关的EDM 相连，传输第三方的井轨迹和测井曲线数据管理¾ 多用户项目数据共享 ¾相关项目数据查询¾ ProSource 成果管理器协同工作环境¾ 肢体移动的跟踪 ¾ 指针鼠标¾三维目标识别和操作配套插件¾ InteractivePetrophysics 测井综合解释插件 ¾ DrillingVisualization 钻井可视化插件¾ ProSource 成果管理插件Ocean 应用软件编程接口Petrel 为勘探开发软件提供了一个开放的.Net 开发平台—Ocean, 用户可以将自己的软件通过Ocean 加入到Petrel 中，强化Petrel 的完善工作流程。
PET REL软件在油藏数值模拟研究中的应用向传刚(大庆油田有限责任公司第七采油厂,黑龙江大庆 163517) 摘 要:在油藏数值模拟研究中,油藏数据流处理和生产历史拟合花费了数值模拟人员大量的时间。
考虑到Petr el软件在人机交互计算及三维可视化方面的技术优势,以大庆PN油田七断块油藏为例,介绍了其优势功能在油藏数值模拟研究中的充分应用,实现了地质建模与数值模拟的软件一体化,方便了数据流处理,提高了历史拟合效率和精度,为该类断块油藏剩余油挖潜提供了更加直观、准确的依据和目标。
关键词:PET REL;数值模拟;人机交互;三维可视化 目前,Petr el软件已经成为我国各大油田最常用的建模软件,其在相控建模算法、人机交互、函数计算和三维可视化方面具有其他建模软件不可比拟的优势〔1〕。
然而其诸多优势功能的充分应用还没有得到足够的重视,尤其是在油藏数值模拟研究中,更有待加强应用,这对提高油藏数值模拟数据处理的效率及数模人员的多学科协同工作水平具有一定的现实意义。
考虑到Petrel软件与ECLIPSE等主流数值模拟软件的兼容性,将Petrel软件的技术优势充分体现在油藏数值模拟研究中,可实现油藏地质建模与数值模拟真正意义上的一体化。
论文拟以大庆PN油田七断块油藏为例,充分应用Petrel建模软件的人机交互计算及三维可视化功能,提高油藏区块数值模拟效率和精度,并最终实现剩余油定量三维可视化描述,对油藏的综合调整及措施决策具有指导意义。
1 PET REL在数值模拟研究中的可应用功能介绍众所周知,采用目前较为先进的Petr el软件,可以建立接近油藏实际地质特征的全三维精细地质模型〔2～3〕。
当考虑到计算工作量,地质模型需经过一些“粗化”转化为油藏数值模拟所需的初始油藏模型,即用一系列等效粗网格去“替代”原地质模型的细网格,并使其能反映原模型的主要地质特征和流动响应特征。
Petr el软件的网格粗化功能直接实现了三维精细地质模型向粗化模型的转化。
Petrel - 新一代模型系统
Petrel是一个共享地球模型工具，由斯伦贝谢公司出品，通过一个公用的数据模型发现油藏规律。
在一项应用中，地球物理学、地质学、岩石物理学和生产数据均能被导入、产生可视化，易于所有工作组成员存取。

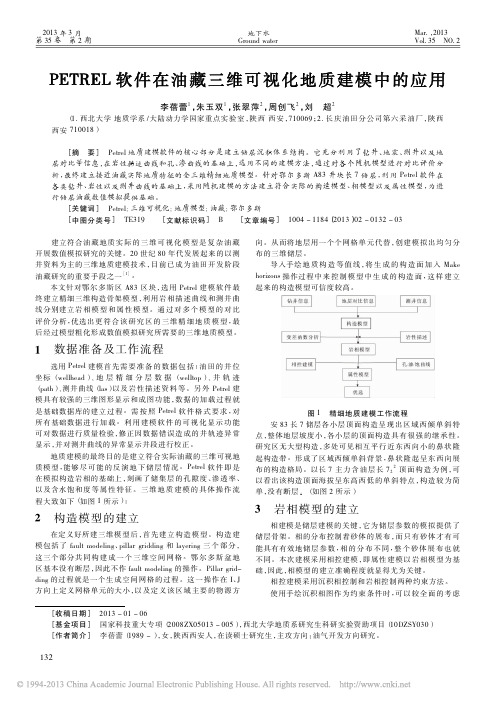

Petrel是一套目前国际上占主导地位的基于 Windows 平台的三维可视化建模软件，它集地震解释、构造建模、岩相建模、油藏属性建模和油藏数值模拟显示及虚拟现实于一体，为地质学家、地球物理学家，岩石物理学家，油藏工程人员提供了一个共享的信息平台。
同时，Petrel应用了各种先进技术：强大的构造建模技术、高精度的三维网格化技术、确定性和随机性沉积相模型建立技术、科学的岩石物理建模技术、先进的三维计算机可视化和虚拟现实技术。
Petrel的强大功能不仅可以使用户提高对油藏内部细节的认识、精确描述透视油藏属性的空间分布、计算其储量和误差、比较各风险开发模型、设计井位和钻井轨迹、无缝集成油井生产数据和油藏数模数值模拟器、发现剩余油藏和隐蔽油藏，从而极大地降低开发成本。
同样重要的是，Petrel提供的数字模型及虚拟现实技术使技术总工和管理决策者不再限于传统方式那样审查报告图集和听取多媒体介绍来综合决策，
他们和专业人员一起，通过声控或其它交互，浸入到工作区的圈闭和油藏周围，甚至沿着要布的井迹，触摸那些储层，亲临其境地检查成果，调看不同思路的建模和模拟结果，从而达到降低风险，优化决策。
Petrel以更快、更精确、更为经济的技术手段满足了精细地质研究对软件的需求。
该软件的开发始于1997年，并且是由富有经验的程序员、地球物理学家、地质学家和油藏工程师组成的团队实现的。

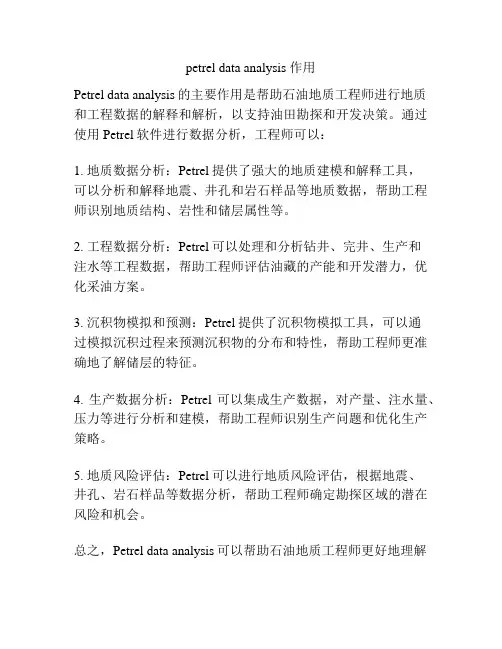

petrel data analysis 作用
Petrel data analysis的主要作用是帮助石油地质工程师进行地质和工程数据的解释和解析，以支持油田勘探和开发决策。
通过使用Petrel软件进行数据分析，工程师可以：
1. 地质数据分析：Petrel提供了强大的地质建模和解释工具，
可以分析和解释地震、井孔和岩石样品等地质数据，帮助工程师识别地质结构、岩性和储层属性等。
2. 工程数据分析：Petrel可以处理和分析钻井、完井、生产和
注水等工程数据，帮助工程师评估油藏的产能和开发潜力，优化采油方案。
3. 沉积物模拟和预测：Petrel提供了沉积物模拟工具，可以通
过模拟沉积过程来预测沉积物的分布和特性，帮助工程师更准确地了解储层的特征。
4. 生产数据分析：Petrel可以集成生产数据，对产量、注水量、压力等进行分析和建模，帮助工程师识别生产问题和优化生产策略。
5. 地质风险评估：Petrel可以进行地质风险评估，根据地震、
井孔、岩石样品等数据分析，帮助工程师确定勘探区域的潜在风险和机会。
总之，Petrel data analysis可以帮助石油地质工程师更好地理解
地质和工程数据，并基于这些数据做出准确的决策，以提高油田勘探和开发的效率和成功率。
提高油藏数值模拟的拟合精度摘要：某油田S2层注水量噼分不合理，有效注水量难以确定，导致数值模拟结果误差较大。
根据单井生产动态曲线，注水量，产液量，吸水剖面和液体产量剖面，采用动态循环分析法结合 Petrel- RE数值模拟技术确保了全区的拟合精度。
该区拟合准确率为98.59％，单井历史准确率为90.02％，S2层有效累计注水量为2727×104m3，累计注采比为1.2。
应用此方法得出的剩余油储量分布与实际地层情况更接近，保证了后期方案预测和增产措施的准确性。
关键字：笼统注水1；动态循环法2；方案预测3；有效累计注水量40引言某油田已生产近40年，采用笼统注水方式，单井注水量噼分不合理。
油田套管腐蚀、损坏严重，注水漏失现象普遍，几十年的水驱使油水井间更易形成高渗通道，微构造较发育等因素，使得 S2层有效注水量难以确定，导致数值模拟困难，模拟结果误差较大。
国内外注水开采基本采用模糊权重系数法，根据经验给出了一套具体的水库加权系数。
采用动态循环分析法结合 Petrel- RE数值模拟技术，充分结合动态资料和地层属性，反复多次的调整各层注水数据，注入单层的水量越来越精确，历史拟合的精度大大提高。
1 概况某油田地质构造比较简单，为近东西向的宽缓长轴背斜构造，滨海沉积，地层自上而下发育：在古生代石炭纪，中生代三叠纪，侏罗纪，白垩纪和新生代，共有11个含油地层。
油田采用反九点法进行普通注水，平均井距400m。
S2储油层位于侏罗系地层，埋深1866-1982 m，有效厚度4-10 m，孔隙度0.12-0.28，渗透率2.4-4087 mD，平均约105 mD，层内非均质性强，渗透系数变异系数为0.82。
原始储层压力18.7 MPa，饱和压力16.3 MPa，温度83.6℃，地层水盐度高。
它已达到140000-165000毫克/升，属中低渗中高渗高温高盐构造储层。
2 注水开发阶段划分截至2015年12月底，在S2层钻探了333口井，其中288口井已用于石油开采，37口井已转化为注入井，并且已钻探45口新井。
Petrel分模块详细介绍一、软件技术说明Petrel是Schlumberger公司研发的以三维地质模型为中心的一体化油藏工作平台。
Petrel 一体化油藏工作平台实现了以地质模型为中心的，从地震综合解释到油藏数值模拟的工作流程。
面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel创造了一个允许地质、地震、测井、油藏、钻井、数据管理多专业共享知识和成果的开放环境，Petrel也成为国际油公司解决油气藏勘探开发技术难题的首选。
Petrel平台使用了国际石油勘探开发领域的先进技术，包括断裂系统自动提取、复杂构造建模、多点相建模、裂缝系统分析、全三维可视化显示和解释、不确定性分析、模型自动更新工作流等功能。
Petrel以其友好的界面、强大的显示功能、无缝的数据整合为研究人员提供了多用户、多学科协同工作环境。
使各学科研究人员更好地共享知识和经验、提高工作效率和成果的准确性。
Petrel作为受到业界广泛应用和认可的软件平台，其一体化的工作理念、开放的研发环境和先进的技术功能已经引领软件发展的潮流。
二、软件模块功能描述Petrel平台分地学核心系统、地球物理系统、地质建模系统、油藏工程系统等共20多个功能模块，在地学核心系统和高级核心系统的支持下，系统中的每个模块均可独立运行，用户可以根据工作需求合理组合所需功能模块。
2.1核心模块Geoscience Core地学核心系统，是运行Petrel和其它模块的最基本的必要条件包括基本系统和三维网格建立。
应用它进行三维断层建模、生成层面图以及加载井数据和井的分层数据。
它能用于生成/编辑多边形，同时还可以作为一种方便宜的查询工具。
例如，浏览管理、质量检查以及查询PETREL TM工区等，所有信息的在线帮助系统也是这个模块功能的一部分。
2.2地球物理(1) SEISMIC INTERPRETATION地震解释Seismic Interpretation模块提供了主要的地震解释功能。
PETR EL软件在油藏数值模拟研究中的应用Ξ向传刚(大庆油田有限责任公司第七采油厂,黑龙江大庆 163517) 摘 要:在油藏数值模拟研究中,油藏数据流处理和生产历史拟合花费了数值模拟人员大量的时间。
考虑到Petrel软件在人机交互计算及三维可视化方面的技术优势,以大庆PN油田七断块油藏为例,介绍了其优势功能在油藏数值模拟研究中的充分应用,实现了地质建模与数值模拟的软件一体化,方便了数据流处理,提高了历史拟合效率和精度,为该类断块油藏剩余油挖潜提供了更加直观、准确的依据和目标。
关键词:PETR EL;数值模拟;人机交互;三维可视化 目前,Petrel软件已经成为我国各大油田最常用的建模软件,其在相控建模算法、人机交互、函数计算和三维可视化方面具有其他建模软件不可比拟的优势〔1〕。
然而其诸多优势功能的充分应用还没有得到足够的重视,尤其是在油藏数值模拟研究中,更有待加强应用,这对提高油藏数值模拟数据处理的效率及数模人员的多学科协同工作水平具有一定的现实意义。
考虑到Petrel软件与ECL IPSE等主流数值模拟软件的兼容性,将Petrel软件的技术优势充分体现在油藏数值模拟研究中,可实现油藏地质建模与数值模拟真正意义上的一体化。
论文拟以大庆PN油田七断块油藏为例,充分应用Petrel建模软件的人机交互计算及三维可视化功能,提高油藏区块数值模拟效率和精度,并最终实现剩余油定量三维可视化描述,对油藏的综合调整及措施决策具有指导意义。
1 PETR EL在数值模拟研究中的可应用功能介绍众所周知,采用目前较为先进的Petrel软件,可以建立接近油藏实际地质特征的全三维精细地质模型〔2～3〕。
当考虑到计算工作量,地质模型需经过一些“粗化”转化为油藏数值模拟所需的初始油藏模型,即用一系列等效粗网格去“替代”原地质模型的细网格,并使其能反映原模型的主要地质特征和流动响应特征。
Petrel软件的网格粗化功能直接实现了三维精细地质模型向粗化模型的转化。
事实上,Petrel软件是一个真正意义上为油藏数值模拟服务的软件,如图1所示,将Petrel充分应用于油藏数值模拟研究中,除了能建立精细地质模型并提供粗化模型外,其可应用技术功能还包括:模型分区处理、三维可视化显示、人机交互参数调整、用的经验,进行必要的理论研究。
从作用原理上探讨品种的开发以及创造新的防缩孔流平剂提供理论上的依据,指导其发展,进入分子结构与功能效应的设计阶段。
[参考文献][1] 涂料流平剂的应用研究进展.D evelop ing ofstudy on pain t R heo logical A gen t.[2] 黄玮,黄琪.涂料技术与文摘CoatingsT echno logy and A b stracts.[3] 杜威华,尹国强,康正.粉末涂料流平剂的合成Syn thesis of leveling A gen t fo r Pow derCoatings.The Coa ti ng Progresses from the Fla tti ng Agen t ResearchCH EN G Chun-p ing D IN G Y ong-p ing(Inner M ongo lia U n iversity of Scien tific and T echno logy B ao tou T eacher’s co llege014030) Abstract:F low ed au tom atically the even p u lp is a k ind has the i m po rtan t fundam en tal research value and the b road app licati on p ro spect new functi on coating,the p resen t paper m ain ly in troduced the coating flatting agen t,like so lid state flatting agen t RB503,flatting agen t RB505,general flatting agen t T988 research su rvey.Key words:Coating;F latting agen t;T he Coating H elp s the M edicinal P reparati onΞ收稿日期:2009-05-21作者简介:向传刚(1982-),男,2007年7月毕业于成都理工大学,获油气田开发工程硕士学位,助理工程师,现在大庆油田有限责任公司第七采油厂地质大队攻关队工作,主要从事多学科油藏描述研究。
选定剩余油挖潜对象等。
下面以大庆PN 油田七断块数值模拟研究为例,对它们的应用分别作详细阐述。
图1 PETR EL 在数值模拟研究中可应用功能及工作流程图2 应用PETR EL 建立相控精细地质模型2.1 断块概况大庆PN 油田七断块开发层位系葡I 油层组,为一套细粒砂岩与绿灰色粉砂质泥岩组合,属三角洲前缘相沉积,纵向上划分为11个小层21个沉积单元。
区块含油面积4.9km 2,地质储量170×104t ,原始地层压力12.7M Pa ,饱和压力6.9M Pa 。
1985年5月采用300×300m 反九点面积注水井网投入开发,至2008年底共投产油水井45口,其中油井32口,注水井13口。
目前该区块累积产油52.8×104t ,累积产水58.1×104m 3,累积注水197.5×104m 3,采出程度31.0%,综合递减率2.1%,综合含水71.6%,含水上升率2.9%。
2.2 PETR EL 建模流程Petrel 软件是现阶段油田应用最为广泛的建模软件,有关应用该软件建立相控精细地质模型的研究方兴未艾〔4～5〕,就其方法和原理本文这里不再赘述,主要流程如下:①建模前的数据准备:井数据(包括井的分层数据、测井解释成果、井斜数据等与井眼有关的数据)、三维地震解释资料;②建立构造模型,它由断层模型和层面模型构成。
以密井网测井资料为基础,用三维地震断层解释资料作约束,通过断点精细组合,建立了有6条断层的断层模型,并在此基础上结合地质分层数据,以三维地震层解释层面为约束面,最终建立起三维可视化的构造模型;③采用GPTM ap 软件对PN 七断块沉积单元相带图进行数字化,并将数字化成果导入前面所建的地质模型中,采用直接赋值的方法建立沉积相模型。
④相控属性建模是在对物性参数如孔隙度、渗透率进行模拟时考虑该实物性参数点所处位置的沉积微相类型影响的一种建模方法,不同沉积微相类型物性参数的期望值与方差通常不同,而且其空间相关性也不一样,因此对物性参数插值时需要按其所属的沉积微相类型分别进行。
实践证明,采用这种方法建立的属性模型更符合地质规律和认识〔6〕。
3 PETR EL 在油藏数值模拟中的实际应用3.1 应用Petrel 软件建立粗化地质模型针对区块井距较大的情况,在平面上采用50m 间距的网格进行粗化,共设计35×144×21=105840个网格。
粗化时利用分层数据进行质量控制,层与层之间根据层序走向和地质特征设定尖灭和剥蚀,使之符合真实地质层序。
在应用Petrel 软件粗化地质模型的过程中,出现了粗化后模型与三维精细地质模型不一致的情况,为正确表征地下砂体分布,应用Petrel 软件的交互相修改功能对模型进行了人工及时修正(图2),保证了粗化模型的等效性和数值模拟的精度。
图2 应用PETR EL 软件人机交互修正沉积相间连通情况3.2 应用Petrel 软件进行模型分区处理在应用ECL IPSE 进行数值模拟的过程中,由于油藏的非均质性和流体分布的复杂性,要想提高模拟精度,需对油藏进行分区处理,它们包括平衡分区、饱和度分区、地下流体分区、状态方程分区、热采分区及储量输出分区等等,其中最常用到的是平衡分区(EQLNUM )、岩石类型分区(SA TNUM )、地下流体分区(PV TNUM )。
如油藏有多个油水界面,或多个压力系统,模型就需要建多个平衡分区;如油藏有不同岩性,不同的相渗曲线,模型就需要建多个岩石类型分区;如油藏不同区域有不同的流体类型,比如有的地方粘度大,有的地方粘度小,模型就应该建多个流体分区。
然而模型中这些分区的网格分布往往不规则且复杂,用PETR EL 软件的人机交互相功能新建交互相,对不同分区的网格用鼠标去充填不同交互相而形成交互相模型(所有网格的相代码必须为大于1的自然数),导出数据场并在文件头加相应关键字就可以作为数值模拟分区数据场文件参与计算,这样就很方便的实现了模型的分区处理。
3.3 Petrel 软件三维可视化显示模拟结果考虑到Petrel 软件与ECL IPSE 软件的兼容性,Ecli p se 的模型可以反向导入到Petrel 中进行显示。
通过测评,Petrel软件能够将Ecli p se 的项目文件完整的导入到Petrel 中去,并随着模拟的时间步进行三维动态显示。
在三维动态显示模型中,通过切片和三维空间局部放大功能,“走进”油藏,对拟合不完善地区进行动态分析,观察注入水的水驱方向和效率,着手调整层间矛盾,从而达到对生产历史的不同时间段的最佳拟合。
3.4 基于Petrel 软件的属性参数调整Petrel 软件三维可视化显示功能极大地方便了三维地质建模工作人员和油藏数值模拟工作人员对地质模型的深化认识,有利于油藏研究人员多学科协同工作,对拟合过程中出现的动静不符地区的参数场进行及时修正,并兼顾地质模型的合理性。
通常需要修正的是相带线上或夹层处的传导率或渗透率,使其更符合地下流体流动实际情况。
将数值模拟结果数据流导入Petrel 软件后,再充分应用Petrel 软件的计算器新建一个人工交互相模型,用鼠标刷出要修改区域的网格并赋交互相代码值,并运用Petrel 软件中的属性计算器中的if 函数实现对待调整的网格直接赋值或乘一个倍数(图3),将其调整结果再次输出到数值模拟数据流中进行计算,如此循环,实现了建模—数模软件真正意义上的一体化,提高了模拟效率。
图3 应用PETR EL 软件人机交互及函数计算功能修正地质参数示意图3.5 应用Petrel 软件选定剩余油挖潜对象数值模拟采用Petrel 软件的以上功能对大庆PN 油田七断块油藏油水两相进行了历史拟合,区域储量、累积产量及综合含水率拟合误差达到5%;单井模拟末期产量、含水率拟合误差控制在5%以内,总体合格率达到85%以上,一定程度上量化了剩余油的分布。
