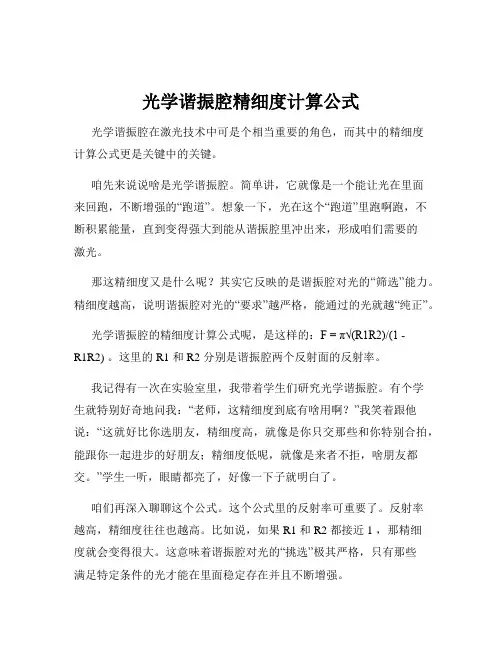

光学谐振腔精细度计算公式光学谐振腔在激光技术中可是个相当重要的角色，而其中的精细度计算公式更是关键中的关键。
咱先来说说啥是光学谐振腔。
简单讲，它就像是一个能让光在里面来回跑，不断增强的“跑道”。
想象一下，光在这个“跑道”里跑啊跑，不断积累能量，直到变得强大到能从谐振腔里冲出来，形成咱们需要的激光。
那这精细度又是什么呢？其实它反映的是谐振腔对光的“筛选”能力。
精细度越高，说明谐振腔对光的“要求”越严格，能通过的光就越“纯正”。
光学谐振腔的精细度计算公式呢，是这样的：F = π√(R1R2)/(1 -R1R2) 。
这里的 R1 和 R2 分别是谐振腔两个反射面的反射率。
我记得有一次在实验室里，我带着学生们研究光学谐振腔。
有个学生就特别好奇地问我：“老师，这精细度到底有啥用啊？”我笑着跟他说：“这就好比你选朋友，精细度高，就像是你只交那些和你特别合拍，能跟你一起进步的好朋友；精细度低呢，就像是来者不拒，啥朋友都交。
”学生一听，眼睛都亮了，好像一下子就明白了。
咱们再深入聊聊这个公式。
这个公式里的反射率可重要了。
反射率越高，精细度往往也越高。
比如说，如果 R1 和 R2 都接近 1 ，那精细度就会变得很大。
这意味着谐振腔对光的“挑选”极其严格，只有那些满足特定条件的光才能在里面稳定存在并且不断增强。
在实际应用中，我们得根据具体的需求来调整谐振腔的参数，从而得到我们想要的精细度。
比如说，在一些高精度的测量仪器中，就需要高精细度的谐振腔，以保证测量的准确性和稳定性。
学习这个公式的时候，可别死记硬背，得理解它背后的物理意义。
就像我刚才说的交朋友的例子，把抽象的公式和生活中的实际情况联系起来，这样学起来就轻松多啦。
而且啊，这个公式在很多领域都有大用处。
比如在通信领域，为了保证信号的稳定传输，就需要对光学谐振腔的精细度进行精确计算和控制。
总之，光学谐振腔精细度计算公式虽然看起来有点复杂，但只要咱们用心去理解，多联系实际，就能掌握它的奥秘，为咱们的科学研究和实际应用提供有力的支持。
光学谐振腔的设计
光学谐振腔是一种利用反射和干涉的光学元件，它可用于放大和调制激光光束，并在激光器、激光放大器和光学振荡器中广泛应用。
下面将从谐振腔的构成、特点和设计等方面进行解释。
光学谐振腔由两个反射镜构成，它们之间的距离称为谐振腔长度。
当光线进入谐振腔并在两个反射镜之间反射时，它们会相互干涉，从而形成一个稳定的光场，这被称为谐振模式。
谐振模式的频率与谐振腔的长度和反射镜的反射率有关。
一个典型的光学谐振腔由曲率半径为R1 和R2 的两个反射镜组成，它们之间的距离为L。
反射镜的反射率为R1 和R2，分别对应入射和反射光线的反射率。
通过调整反射镜的曲率半径和距离，可以改变谐振模式的频率和增益。
在设计谐振腔时，需要考虑一些重要的参数，包括谐振腔长度、反射镜的曲率半径和反射率、谐振腔的损耗和色散等。
谐振腔的长度应该被精确控制，以确保所需的谐振模式可以得到支持。
反射镜的曲率半径应该被选择为使反射光线汇聚在焦点上，从而减少光学损耗。
反射率也应该被仔细确定，以最大限度地提高谐振场的增益。
谐振腔的损耗和色散也是重要的参数，需要在设计中加以考虑。
总之，光学谐振腔是一种重要的光学元件，能够实现光学放大和调制。
在设计过程中，需要仔细考虑一些重要的参数，以确保所需的谐振模式可以得到支持，并
最大限度地提高谐振场的增益。
光学谐振腔原理一、引言光学谐振腔是一种光学器件，利用反射镜将光束反复地来回传播，形成驻波场，从而增强光的强度。
它广泛应用于激光器、光纤通信等领域。
本文将详细介绍光学谐振腔的原理。
二、基本结构光学谐振腔由两个反射镜组成，其中一个镜子是半透明的，可以将一部分光线透过去。
当激光器发出一束单色激光时，它被反射镜反射回来，在两个反射镜之间来回传播，并在其中形成驻波场。
三、驻波场的形成当激光束从一个反射镜进入谐振腔时，它被反射回来，并在另一个反射镜上发生多次反射。
如果两个镜子之间的距离是整数倍的波长，则会形成一个驻波场。
在这个场中，电磁波的振幅和相位都是固定不变的。
四、增益介质为了使谐振腔中的激光能够不断地增强，需要在腔内加入一个增益介质。
增益介质是一种能够放大光信号的物质，如激光晶体、半导体等。
当激光通过增益介质时，它会被放大，并在反射镜上反射回来。
五、谐振条件为了使光学谐振腔正常工作，需要满足一定的谐振条件。
首先，两个反射镜之间的距离必须是整数倍的波长。
其次，增益介质必须具有足够的增益，以补偿光损失。
六、应用领域光学谐振腔广泛应用于激光器、光纤通信等领域。
在激光器中，它可以使激光输出更加稳定和强大。
在光纤通信中，它可以使信号传输更加远距离和高速。
七、总结本文详细介绍了光学谐振腔的原理和基本结构，以及驻波场的形成、增益介质、谐振条件和应用领域等方面。
通过深入了解这些知识点，我们可以更好地理解光学谐振腔的工作原理，为实际应用提供更加有效的支持。
光学谐振腔光学谐振腔的基本原理光学谐振腔是借助反射和透射来实现对光的反复强度调制的一种微型机械装置。
它利用反射实现光的来回反复传播，因而出现的各种光学现象。
它的工作原理主要包括：一个光源将一定的能量投入，通过反射、衍射和透射进入一个包含玻璃物体的空间，玻璃物体内安装一个能使光束在光路上循环传播的反射面，当光束在空间中循环传播时，空间中的玻璃物体可吸收和折射一部分光能，而另一部分光能被反射，反射的光与玻璃物体的位置有关。
光路的反复传播使其能量发生振荡现象，使光能聚焦到一个点，最后经过空间的一个特定的点附近反射，从而产生特定的光现象。
光学谐振腔的优点1、密封可行：光学谐振腔具有优越的密封性能，能有效防止外界未经控制的特定污染物例如水雾及其他有害气团进入到腔体内部。
2、低成本：光学谐振腔制造制造或者说版印型可以使用相对便宜的材料进行制作，使其可以在短时间内达到高性能的目的。
3、调节准确：光学谐振腔具有完善的调节系统，能够有效地分辨控制和调节光的调节强度，从而达到定位的精度。
4、可扩展性：光学谐振腔凭借其优秀的可扩展性可以灵活的适用不同类型的光学仪器上，并能使其仪器在设计上更加紧凑。
1、激光技术：光学谐振腔可以用来调整激光器发出的波长，获得更好的激光光斑，进而改变激光器发出的光强度。
2、微小型位置测量：光学谐振腔可以用来测量外部物体精确的位置关系，因此可以实现精确的微小型位置测量，使其可以应用于电子产品的测试和实验。
3、光学分析技术：可以利用光学谐振腔对光的性质进行测量和分析，例如利用光学谐振腔来测量光的衍射角度，反射率等参数，进而了解光源的特性。
4、显微镜：光学谐振腔可以用在显微镜中，可以将光源里边射入空气，或者将聚焦光线通过接口腔体传送到显微镜的眼睛，从而使显微镜具有更强的光学放大能力。
光学谐振腔原理引言光学谐振腔是光学研究中的重要实验装置，其原理基于光的干涉现象。
通过将光束限制在一个封闭的空间中来增强干涉效应，可以实现光的长程传输和增强。
光学谐振腔的基本原理1.光学谐振腔是由两个或多个反射镜构成的封闭空间。
其中一个镜子是半透明的，允许部分光线通过。
2.光从半透明镜子进入谐振腔后，会在镜子之间来回多次反射，形成驻波模式。
3.反射次数越多，光在腔内的传播距离越长，干涉效应越强。
谐振腔的性质1. 良好的光束模式光学谐振腔可以选择特定的模式，如基本模式、高斯光束等。
这些模式具有良好的光束质量和光强分布。
2. 谐振频率选择性谐振腔只对特定频率的光具有选择性透过性，对其他频率的光具有反射性。
这种频率选择性可以用来实现光的滤波功能。
3. 谐振增益在谐振腔中，光线多次来回反射，与介质发生交互作用。
如果在腔中加入带有激发能级的介质，可以实现光增益，即光信号的放大。
4. 谐振腔的失谐当谐振腔的频率与输入光的频率不完全匹配时，会出现失谐现象。
失谐会影响光的输出强度和相位。
典型谐振腔结构1. Fabry-Perot腔Fabry-Perot腔是最简单的谐振腔结构，由两个平行的反射镜构成。
光从一个反射镜进入，经过多次来回反射后透过另一个反射镜出射。
2. 球面腔球面腔是两个曲面反射镜构成的谐振腔。
曲面反射镜可以使光具有更高的反射效率和光束质量。
3. 圆柱腔圆柱腔是两个平行平面和一个曲面反射镜构成的谐振腔。
圆柱腔常用于气体激光器和光纤激光器。
谐振腔中的光学效应1. 空腔增强谐振腔可以将光束在腔内进行多次来回反射，使干涉效应加强。
这种空腔增强效应可以增加光的传播距离和光程。
2. 良好的相干性谐振腔中的光在多次反射后，相位关系得到保持，具有良好的相干性。
3. 良好的波长选择性谐振腔对特定波长的光具有选择透过性，可以实现波长选择性的光学元件。
应用领域1. 激光器光学谐振腔是激光器的核心部件，可以实现激光放大和模式选择。
激光器中光学谐振腔的作用光学谐振腔是激光器中至关重要的元件之一，它在激光器的工作中发挥着重要的作用。
本文将从光学谐振腔的定义、原理、特点以及在激光器中的作用等方面加以阐述。
一、光学谐振腔的定义和原理光学谐振腔是由两个或多个反射镜组成的光学装置，其内部形成一系列的光学谐振模式。
反射镜的反射率决定了光学谐振腔的性能。
在光学谐振腔中，光波来回反射，形成了驻波，从而增强了光的强度。
光学谐振腔的工作原理是利用反射镜反射光波，使得光波在空间中多次来回传播，从而增加光的强度。
当光波在光学谐振腔中反射时，如果满足相干条件，光波将会形成驻波，驻波的节点和腹部分别对应着光波的消光和增强。
二、光学谐振腔的特点1. 高品质因子：光学谐振腔的品质因子是衡量光学谐振腔性能的重要指标，它反映了光在腔内的损耗情况。
高品质因子意味着光在腔内的损耗小，能够有效地存储和放大光能。
2. 频率选择性：光学谐振腔能够选择性地放大特定频率的光波，而对其他频率的光波进行衰减。
这是因为光波只有在满足谐振条件时才能在光学谐振腔中得到增强。
3. 光学谐振模式：光学谐振腔中的光波可以形成多种不同的谐振模式，如基模、高阶模等。
这些不同的谐振模式具有不同的空间分布和频率特性，可以满足不同应用需求。
三、光学谐振腔在激光器中的作用光学谐振腔在激光器中发挥着至关重要的作用，主要有以下几个方面：1. 提供正反馈：光学谐振腔能够提供正反馈，使得激光器产生连续的激光输出。
当激发源产生的光波进入光学谐振腔后，满足谐振条件的光波将得到增强，从而形成激光输出。
2. 光波放大：光学谐振腔中的光波经过多次反射，与激光介质发生相互作用，从而实现光波的放大。
光波在激光介质中的放大过程受到谐振腔的限制，只有满足谐振条件的光波才能得到增强。
3. 频率选择：光学谐振腔能够选择性地放大特定频率的光波，从而实现激光器的单色性。
通过调整谐振腔的结构和参数，可以选择性地放大某个特定频率的光波，并实现单频或多频激光输出。
