3.1 光学谐振腔的一般问题

第3章光学谐振腔与激光模式光学谐振腔是一种能够限制光传播方向的设备，由一对透明的反射面（通常为镜子）组成。

当光线进入谐振腔后，会在腔内来回反射，形成驻波模式。

这些驻波模式中的一部分具有特定的频率和空间分布，称为激光模式。

本章将介绍光学谐振腔的基本原理和激光模式的特性。

3.1光学谐振腔的基本原理光学谐振腔的基本原理是利用反射面对光的反射和透射的性质来实现光的限制和增强。

最简单的光学谐振腔由两面平行的镜子组成，光线在镜子之间来回反射。

当光线以特定的角度入射时，会形成驻波模式，这些模式中的一小部分就是激光模式。

3.1.1反射率和透射率光学谐振腔的镜子通常具有高反射率和透射率。

反射率表示光线被镜子反射回来的能力，透射率表示光线通过镜子透射出去的能力。

光学谐振腔中，镜子的反射率远大于透射率，这样就能够限制光线的传播方向。

3.1.2相位和波面光学谐振腔中，入射光经反射后改变了传播方向，并且与反射面之间的距离也发生了变化。

这样就会引入相位差，相位差会决定光线的相位和波面的位置。

光学谐振腔产生的驻波模式有着特定的相位和波面位置。

3.1.3腔长和频率光学谐振腔的腔长决定了光线来回反射的次数，也决定了驻波模式中的相位差。

当光线来回反射一次，相位差为2π，驻波模式的频率就是传播速度和腔长的比值。

3.2激光模式的特性激光模式是光学谐振腔中驻波模式中的一部分，具有特定的空间分布和频率。

激光模式的特性决定了激光器的输出特性和性能。

3.2.1模式间距和频宽光学谐振腔支持的激光模式的频率是离散的，相邻两个激光模式之间的频率差称为模式间距。

模式间距决定了激光器的频率稳定性和波长选择性。

激光器的频宽则决定了激光输出的光谱宽度和相干性。

3.2.2模式体积和光强分布激光模式的体积决定了激光束的大小。

通常情况下，激光模式的体积越小，激光束越窄。

激光模式的光强分布决定了激光束的空间分布和光功率分布。

3.2.3模式竞争和多模腔当光学谐振腔支持的激光模式过多时，模式之间会发生竞争。

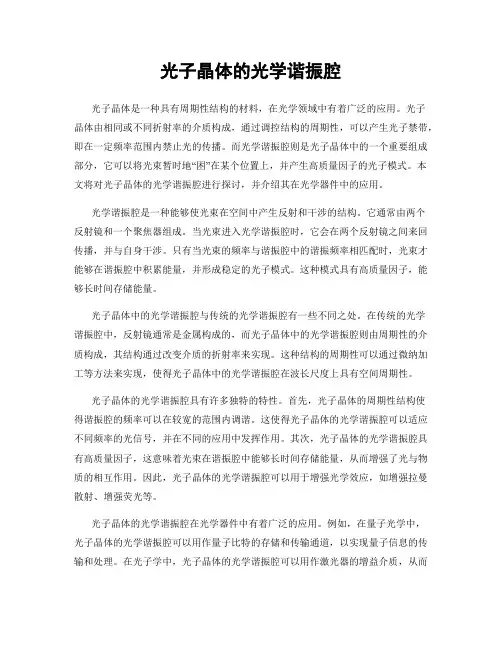

光子晶体的光学谐振腔光子晶体是一种具有周期性结构的材料，在光学领域中有着广泛的应用。

光子晶体由相同或不同折射率的介质构成，通过调控结构的周期性，可以产生光子禁带，即在一定频率范围内禁止光的传播。

而光学谐振腔则是光子晶体中的一个重要组成部分，它可以将光束暂时地“困”在某个位置上，并产生高质量因子的光子模式。

本文将对光子晶体的光学谐振腔进行探讨，并介绍其在光学器件中的应用。

光学谐振腔是一种能够使光束在空间中产生反射和干涉的结构。

它通常由两个反射镜和一个聚焦器组成。

当光束进入光学谐振腔时，它会在两个反射镜之间来回传播，并与自身干涉。

只有当光束的频率与谐振腔中的谐振频率相匹配时，光束才能够在谐振腔中积累能量，并形成稳定的光子模式。

这种模式具有高质量因子，能够长时间存储能量。

光子晶体中的光学谐振腔与传统的光学谐振腔有一些不同之处。

在传统的光学谐振腔中，反射镜通常是金属构成的，而光子晶体中的光学谐振腔则由周期性的介质构成，其结构通过改变介质的折射率来实现。

这种结构的周期性可以通过微纳加工等方法来实现，使得光子晶体中的光学谐振腔在波长尺度上具有空间周期性。

光子晶体的光学谐振腔具有许多独特的特性。

首先，光子晶体的周期性结构使得谐振腔的频率可以在较宽的范围内调谐。

这使得光子晶体的光学谐振腔可以适应不同频率的光信号，并在不同的应用中发挥作用。

其次，光子晶体的光学谐振腔具有高质量因子，这意味着光束在谐振腔中能够长时间存储能量，从而增强了光与物质的相互作用。

因此，光子晶体的光学谐振腔可以用于增强光学效应，如增强拉曼散射、增强荧光等。

光子晶体的光学谐振腔在光学器件中有着广泛的应用。

例如，在量子光学中，光子晶体的光学谐振腔可以用作量子比特的存储和传输通道，以实现量子信息的传输和处理。

在光子学中，光子晶体的光学谐振腔可以用作激光器的增益介质，从而实现高效率、高品质的激光输出。

在传感器领域，光子晶体的光学谐振腔可以用于检测微弱的光信号，从而实现高灵敏度、高分辨率的传感器。

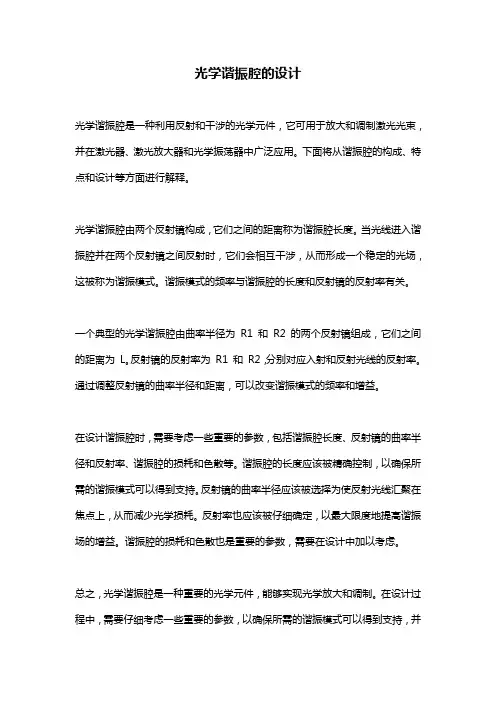

光学谐振腔的设计
光学谐振腔是一种利用反射和干涉的光学元件，它可用于放大和调制激光光束，并在激光器、激光放大器和光学振荡器中广泛应用。

下面将从谐振腔的构成、特点和设计等方面进行解释。

光学谐振腔由两个反射镜构成，它们之间的距离称为谐振腔长度。

当光线进入谐振腔并在两个反射镜之间反射时，它们会相互干涉，从而形成一个稳定的光场，这被称为谐振模式。

谐振模式的频率与谐振腔的长度和反射镜的反射率有关。

一个典型的光学谐振腔由曲率半径为R1 和R2 的两个反射镜组成，它们之间的距离为L。

反射镜的反射率为R1 和R2，分别对应入射和反射光线的反射率。

通过调整反射镜的曲率半径和距离，可以改变谐振模式的频率和增益。

在设计谐振腔时，需要考虑一些重要的参数，包括谐振腔长度、反射镜的曲率半径和反射率、谐振腔的损耗和色散等。

谐振腔的长度应该被精确控制，以确保所需的谐振模式可以得到支持。

反射镜的曲率半径应该被选择为使反射光线汇聚在焦点上，从而减少光学损耗。

反射率也应该被仔细确定，以最大限度地提高谐振场的增益。

谐振腔的损耗和色散也是重要的参数，需要在设计中加以考虑。

总之，光学谐振腔是一种重要的光学元件，能够实现光学放大和调制。

在设计过程中，需要仔细考虑一些重要的参数，以确保所需的谐振模式可以得到支持，并
最大限度地提高谐振场的增益。

光学谐振腔结构与稳定性光学谐振腔是一种可以在其中产生共振的封闭结构，由高反射率的反射镜和一定长度和折射率的介质构成。

它是光学系统中的重要组成部分，广泛应用于激光器、光纤通信、光学传感等领域。

光学谐振腔的结构和稳定性对其性能产生重要影响。

光学谐振腔的结构一般由两个平行的反射镜组成，其中一个反射镜具有极高的反射率，另一个反射镜具有较低的反射率。

光线在腔内反复来回弥散，与介质相互作用，形成光学谐振。

谐振频率由腔长和光速共同决定，可以通过调整腔长来控制谐振频率。

常见的光学谐振腔结构有法布里-珀罗腔、平面-球面腔、球面-球面腔等。

光学谐振腔的稳定性是指腔内光线的轨迹是否稳定。

稳定性是光学谐振腔设计中需要考虑的重要因素。

一般来说，光学谐振腔的稳定性可以通过判断光线的角度是否稳定来衡量。

光线入射角度越大，腔内光线的轨迹越不稳定。

稳定性可以通过谐振腔的G参数来描述，G参数越大，稳定性越好。

光学谐振腔的稳定性可以通过计算腔的焦点位置来判断。

焦点位置的稳定性决定着光线的稳定性。

一般来说，平面-平面腔的焦点位置是固定的，稳定性较好。

而法布里-珀罗腔的焦点位置随着角度的变化而变化，稳定性较差。

对于具有较高稳定性要求的应用，如激光系统，常常选择平面-平面腔结构。

光学谐振腔的稳定性还受到腔内损耗的影响。

腔内的损耗会削弱光线的强度，导致光线很快耗散。

因此，减小腔内损耗是提高光学谐振腔稳定性的关键。

常见的降低损耗的方法有选择合适的腔内材料、控制腔内的散射和吸收等。

除了结构和损耗，光学谐振腔的稳定性还与激射源的位置和腔长有关。

激射源的位置决定了光线反射的次数，从而影响光线在腔内来回弥散的次数。

腔长的选择可以通过调整光线在腔内的弥散次数来控制，从而影响谐振频率和稳定性。

总之，光学谐振腔的结构和稳定性是该系统性能的关键因素。

合理设计和优化光学谐振腔的结构，降低腔内的损耗，调整激射源的位置和腔长，可以显著提高光学谐振腔的性能和稳定性，在各种光学应用中发挥重要作用。
