生活给水管管径计算
- 格式:pdf
- 大小:13.51 KB
- 文档页数:2
表1 给水塑料管及钢塑复合管公称管径与计算内径一览表(一)氯化聚氯乙烯PVC-U 管 聚丙烯管 PP-R 聚丙烯 PP-RR 热水管0.00000047S6.3 1.6MPa S5 2.0MPa铝塑复合管 1.0MPa1.6MPa1.0MPa1.25MPa2.0MPa2.5MPa2.0MPa 2.5MPa 公称直径 计算内径d j计算内径d j计算内径 计算内径d j 计算内径d j 计算内径d j 计算内径d j 计算内径d j 计算内径d j计算内径d j计算内径d jmm mm mm mm mm mm mm mm mm mm mm mm 15 12.2 20 16 16 15.7 16 15.4 14.4 13.2 14.4 13.2 25 21 20.4 19.8 21 20.4 18 16.6 18 16.6 32 27.2 26.2 25.3 27.2 27.2 26 23.2 21.2 23.2 21.2 40 34 32.6 31.2 36 34 34 32.6 29 26.6 29 26.6 50 42.6 40.8 40.1 45.2 42 42.6 40.8 36.2 33.2 36.2 33.2 65 53.6 51.4 50.0 57 53.6 53.6 51.4 45.6 42 45.6 42 75 63.8 61.4 58.7 67.8 64 63.6 61.2 49.9 50 49.9 50 90 76.6 73.6 81.4 76.6 76.6 73.6 76.6 60 76.6 60 110 93.8 90 100.4 95.6 93.8 90 93.8 73.5 93.8 73.5 125 106.6 102.2 114.2 110 140 119.4 114.6 127.8 123.4 160 136.4 130.8 146 140 180 164.4 158.6 200 182.6 176.2 225 205.4 198.2 250 228.2 220.4 280 255.6 246.8 315 287.6 277.6 355325.4400 369.4 450 415.8 500 461.8 560 517.2 630 581.8表2 给水塑料管公称管径与计算内径一览表(二)高密度聚乙烯(HDPE)0.25MPa 0.4MPa 0.6MPa 1.0MPa 交联聚乙烯(PEX)管径计算内径d j计算内径d j计算内径d j计算内径d j计算内径d j mm mm mm mm mm mm 15 1220 16 16.0 25 21 20.4 20.4 32 28 26.2 26.0 40 36 35.2 32.6 32.6 50 46 44 40.8 40.8 65 59 58.2 55.4 51.4 51.4 75 71 69.2 66 61.490 85.6 83 79.2 73.6110 104.6 101.6 96.8 90125 118.8 115.4 110.2 102.2140 133 129.2 123.4 114.6160 152 147.8 141 130.8180 171.2 166.2 158.6 147.2200 190.2 184.6 176.2 163.8225 214 207.8 198.2 184250 237.6 230.8 220.4 204.6315 299.6 290.8 277.6 257.8表3 给水铜管及钢塑复合管公称管径与计算内径一览表(二)管材铜管铜管(热水)0.0000047 钢塑复合管(涂塑) 钢塑复合管(衬塑) 公称管径DN 计算内径d j计算内径d j计算内径d j计算内径d jmm mm mm mm mm15 13.6 13.6 14.8 12.820 20.2 20.2 20.3 18.325 26.2 26.2 26 2432 32.6 32.6 34.8 32.840 39.6 39.6 40 3850 51.6 51.6 52 5065 64.0 64.0 67 6564.3 64.380 73.1 73.1 79.5 76.582.0 82.0100 105 105 105 102125 128 128 131 128130 130150 153 153 155 151200 209 209211 211表4 薄壁不锈钢管公称管径与计算内径一览表(二)薄壁不锈钢管薄壁不锈钢管(热水)0.00000047 管径DN 计算内径d j计算内径d jmm mm mm10.40 10.40109.80 9.8014.28 14.281512.80 12.8020.22 20.222018.90 18.9026.58 26.582523.80 23.8031.60 31.603233.00 33.0040.30 40.304038.00 38.0046.20 46.205059.00 59.0073.10 73.106564.60 64.6084.90 84.908073.10 73.10104.00 104.00 10099.00 99.00125 129.00 129.00150 153.00 153.00156.00 156.00表5 普通钢管及铸铁管公称管径与计算内径一览表(二)水煤气钢管中等管径与大管径铸铁给水管水力计算表公称管径计算管径公称管径计算管径内径计算内径d jmm mm mm mm mm mm8 8 125 125 50 4910 11.5 150 147 75 7415 14.75 200 198 100 9920 20.25 250 252 125 12425 26 300 305 150 14932 34.75 350 357 200 19940 40 400 406 250 24950 52 450 458 300 30070 67 500 509 350 35080 79.5 600 610 400 400100 105 700 700 450 450 125 130 800 800 500 500 150 155 900 900 600 6001000 1000 700 7001200 1200 800 800。

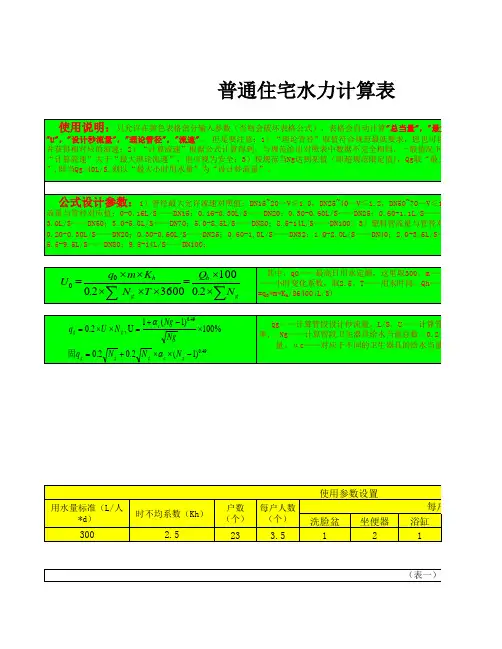

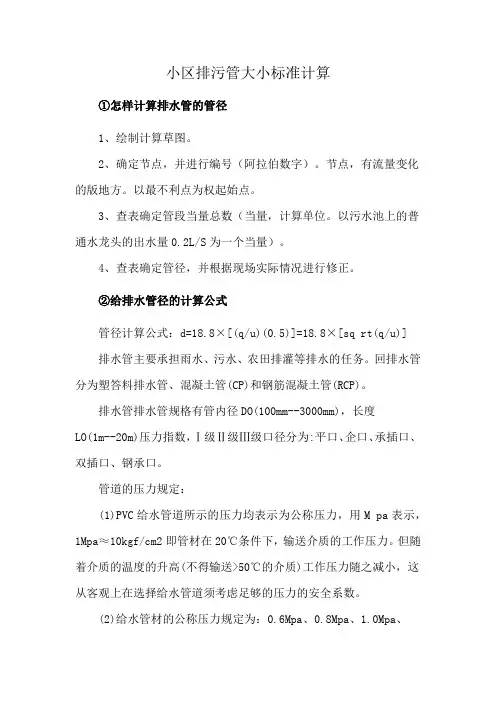

小区排污管大小标准计算
①怎样计算排水管的管径
1、绘制计算草图。
2、确定节点,并进行编号(阿拉伯数字)。
节点,有流量变化的版地方。
以最不利点为权起始点。
3、查表确定管段当量总数(当量,计算单位。
以污水池上的普通水龙头的出水量0.2L/S为一个当量)。
4、查表确定管径,并根据现场实际情况进行修正。
②给排水管径的计算公式
管径计算公式:d=18.8×[(q/u)(0.5)]=18.8×[sq rt(q/u)]
排水管主要承担雨水、污水、农田排灌等排水的任务。
回排水管分为塑答料排水管、混凝土管(CP)和钢筋混凝土管(RCP)。
排水管排水管规格有管内径DO(100mm--3000mm),长度
LO(1m--20m)压力指数,Ⅰ级Ⅱ级Ⅲ级口径分为:平口、企口、承插口、双插口、钢承口。
管道的压力规定:
(1)PVC给水管道所示的压力均表示为公称压力,用M pa表示,1Mpa≈10kgf/cm2即管材在20℃条件下,输送介质的工作压力。
但随着介质的温度的升高(不得输送>50℃的介质)工作压力随之减小,这从客观上在选择给水管道须考虑足够的压力的安全系数。
(2)给水管材的公称压力规定为:0.6Mpa、0.8Mpa、1.0Mpa、
1.25Mpa、1.6Mpa等5种。
给水管径尺寸对照表1. 引言给水管道是建筑物中至关重要的组成部分,它将水从供水系统输送到各个用水点。
为了确保供水的稳定性和高效性,正确选择和安装合适尺寸的给水管道至关重要。
本文将介绍给水管径尺寸对照表,以帮助工程师、设计师和施工人员选择合适的给水管径。
2. 给水管道基础知识在了解给水管径尺寸对照表之前,我们需要了解一些基础知识。
2.1 给水流量计算确定给水管道尺寸的第一步是计算所需的流量。
通常使用以下公式来计算:Q = V × A其中,Q为流量(单位:立方米/小时),V为平均流速(单位:米/秒),A为截面积(单位:平方米)。
2.2 给水压力要求根据不同用途,建筑物中的给水压力要求也有所不同。
例如,住宅区域通常需要较低的压力(0.2-0.3兆帕),而商业区域可能需要更高的压力(0.3-0.5兆帕)。
因此,在选择给水管径时,需要考虑所需的压力。
2.3 给水管材料给水管道常用的材料包括铜、钢、铸铁和塑料。
不同材料具有不同的特点和适用范围,因此在选择给水管径时,还需要考虑所选材料的最大流量和压力限制。
3. 给水管径尺寸对照表下面是一个基本的给水管径尺寸对照表,供参考使用。
请注意,这只是一个示例表格,实际应用中可能需要根据具体情况进行调整。
管径(毫米)最大流量(立方米/小时)最大压力(兆帕)15 1.5 0.320 2.5 0.325 4 0.332 6 0.340 10 0.3管径(毫米)最大流量(立方米/小时)最大压力(兆帕)50 16 0.3………4. 如何使用给水管径尺寸对照表使用给水管径尺寸对照表可以分为以下几个步骤:4.1 确定流量需求首先,根据具体的建筑物需求以及用水点数量和类型,计算所需的给水流量。
这可以通过测量或估算来完成。
4.2 确定压力要求根据建筑物的用途和区域,确定所需的给水压力。
这可以通过咨询相关的规范或专家来获取。
4.3 根据流量和压力要求选择管径在给水管径尺寸对照表中找到最接近所需流量和压力要求的管径。
给水管管径的计算方法流体在一定时间内通过某一横断面的容积或重量称为流量。
用容积表示流量单位是L/s或(m3/h);用重量表示流量单位是kg/s 或t/h。
流体在管道内流动时,在一定时间内所流过的距离为流速,流速一般指流体的平均流速,单位为m/s。
流量与管道断面及流速成正比,三者之间关系:Q = (πD2)/4·v·3600 (m3/ h )式中Q —流量(m3/h或t/h );D —管道内径(m);V —流体平均速度(m/s)。
根据上式,当流速一定时,其流量与管径的平方成正比,在施工中遇到管径替代时,应进行计算后方可代用。
例如用二根DN50的管代替一根DN100的管是不允许的,从公式得知DN100的管道流量是DN50管道流量的4倍,因此必须用4根DN50的管才能代用DN100的管。
暖通南社给水管道经济流速:影响给水管道经济流速的因素很多,精确计算非常复杂。
对于单独的压力输水管道,经济管径公式:D=(fQ^3)^[1/(a+m)]式中:f—经济因素,与电费、管道造价、投资偿还期、管道水头损失计算公式等多项因素有关的系数;Q—管道输水流量;a—管道造价公式中的指数;m—管道水头损失计算公式中的指数。
为简化计算,取f=1,a=1.8,m=5.3,则经济管径公式可简化为:D=Q^0.42例:管道流量22 L/S,求经济管径为多少?解:Q=22 L/S=0.022m^3/s经济管径D=Q^0.42=0.022^0.42=0.201m,所以经济管径可取200mm。
水头损失:没有压力与流速的计算公式,管道的水力计算包括长管水力计算和短管水力计算。
区别是后者在计算时忽略了局部水头损失,只考虑沿程水头损失。
(水头损失可以理解为固体相对运动的摩擦力)以常用的长管自由出流为例,则计算公式为:H=(v^2*L)/(C^2*R),其中H为水头,可以由压力换算,L是管的长度,v是管道出流的流速,R是水力半径R=管道断面面积/内壁周长=r/2,C 是谢才系数C=R^(1/6)/n。
自来水管道流量一览表市政给水管管径市政给水管管径,一般用PE,口径从20mm -620mm 。
一般是按水泵出口口径选配水管的管径;水泵连接的出水管不是管径越大越好,选的管径能满足流量的要求而且阻力损失又合理时为好。
镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的。
镀锌管径一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1--3米/秒,常取1.5米/秒。
流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2:平方。
管径单位:mm管径=sqrt(353.68X流量/流速);sqrt:开平方;饱和蒸汽的公式与水相同,只是流速一般取20--40米/秒。
水流量计算表DN15、DN25、DN50管道的流量各为多少?DN15、DN25、DN50管径的截面积分别为:DN15:15²*3.14/4=176.625平方毫米,合0.0177平方分米。
DN25:25²*3.14/4=490.625平方毫米,合0.0491平方分米。
DN50:50²*3.14/4=1962.5平方毫米,合0.1963平方分米。
设管道流速为V=4米/秒,即V=40分米/秒,且1升=1立方分米,则管道的流量分别为(截面积乘以流速):DN15管道:流量Q=0.0177*40=0.708升/秒,合2.55立方米/小时。
DN25管道:流量Q=0.0491*40=1.964升/秒,合7.07立方米/小时。
DN50管道:流量Q=0.1963*40=7.852升/秒,合28.27立方米/小时。
注:必须给定流速才能计算流量,上述是按照4米/秒计算的。
管径与流速、流量的计算方法一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1~3米/秒,常取1.5米/秒。
给水管计算表(1)查表法当计算出供水管网中各段的最大用水量后,则可依据供水管中水的经济流速μ=(1.5~2.0m/s)查表选择经济流速范围内的标准规格的供水管或与之接近的供水管。
给水钢管计算表管径d(mm)2540507080流量qτυυτυτυτυ(l/s) (t/h)0.72 21.30 0.380.41.44 44.20 0.56 5.42 0.240.6 2.16 159.00 1.13 18.40 0.48 5.16 0.280.8 2.88 279.00 1.51 31.408.52 0.38 2.53 0.231.0 3.60 437.00 1.88 47.30 0.80 12.90 0.473.760.281.64 0.201.2629.00 2.26 66.30 0.95 18.00 0.56 5.18 0.34 2.27 0.241.4 5.04 856.002.64 88.40 1.11 23.70 0.66 6.83 0.400.281.65.76 1118.00 3.01 114.00 1.27 30.40 0.75 8.70 0.45 3.79 0.321.86.48144.00 1.430.85 10.70 0.51 4.66 0.362.0 7.20178.00 1.59 46.00 0.94 13.00 0.57 5.62 0.402.6 9.36301.00 2.07 74.90 1.22 21.00 0.74 9.03 0.523.0 10.80400.00 2.39 99.80 1.41 27.44 0.85 11.703.6 12.96577.00 2.86 144.00 1.69 38.40 1.02 16.30 0.724.0 14.40177.0046.80 1.13 19.80 0.814.6 16.56235.00 2.17 61.20 1.30 25.70 0.935.0 18.00277.00 2.35 72.30 1.42 30.00 1.015.6 20.16348.00 2.64 90.70 1.59 37.00 1.136.021.60399.002.82104.001.7042.101.21注:μ----流速(m/s)τ---- 单位管长水头损失(m/km或mm/m)(2)计算法Pict 式中: Dι----某一管段的供水直径(mm)Qι----该管段的用水量(L/s)μ-----管网中水流速度(m/s);一般取经济流速1.5~2.0米.根据计算而得的某一管段的最大用水量Qι,再将μ=1.5m/s和2.0m/s分别代入公式,则可计算出两个管径,选择两个计算管径中间的标准规格的水管即可;如果没有这种规格的水管,也可选用直径接近的水管。

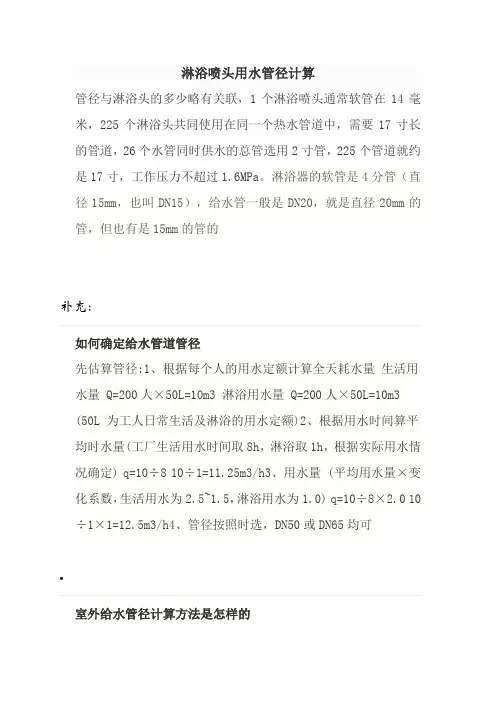

淋浴喷头用水管径计算管径与淋浴头的多少略有关联,1个淋浴喷头通常软管在14毫米,225个淋浴头共同使用在同一个热水管道中,需要17寸长的管道,26个水管同时供水的总管选用2寸管,225个管道就约是17寸,工作压力不超过1.6MPa。
淋浴器的软管是4分管(直径15mm,也叫DN15),给水管一般是DN20,就是直径20mm的管,但也有是15mm的管的补充:如何确定给水管道管径先估算管径:1、根据每个人的用水定额计算全天耗水量生活用水量 Q=200人×50L=10m3 淋浴用水量 Q=200人×50L=10m3 (50L 为工人日常生活及淋浴的用水定额)2、根据用水时间算平均时水量(工厂生活用水时间取8h,淋浴取1h,根据实际用水情况确定) q=10÷8 10÷1=11.25m3/h3、用水量 (平均用水量×变化系数,生活用水为2.5~1.5,淋浴用水为1.0) q=10÷8×2.0 10÷1×1=12.5m3/h4、管径按照时选,DN50或DN65均可•室外给水管径计算方法是怎样的•水压在0.2mpa,流量是15立方每小时,要用的管径是多少0.2Mpa 的水压全部转换为动能,速度为20m/s,体积流量为15m^3/h,可换算为0.0042m^3/s,则管路面积为0.0042/20=0.00021m^2=210mm^2,管路直径为16.3mm,•给水管管径有哪些•现在一般不用PVC给水了,一般用PE、口径从20-620压力从PE80:0.4Mpa、0.6Mpa、0.8Mpa、1.0Mpa、1.25MpaPE100:0.6Mpa、0.8Mpa、1.0Mpa•给水管径的选择方法•1、根据每个人的用水定额计算全天耗水量生活用水量 Q=200人×50L=10m3 淋浴用水量 Q=200人×50L=10m3 (50L 为工人日常生活及淋浴的用水定额)2、根据用水时间算平均时水量(工厂生活用水时间取8h,淋浴取1h,根据实际用水情况确定) q=10÷810÷1=11.25m3/h3、用水量 (平均用水量×变化系数,生活用水为2.5~1.5,淋浴用水为1.0) q=10÷8×2.0 10÷1×1=12.5m3/h4、管径按照时选,DN50或DN65均可•。
