PLC基础理论知识培训资料(学员版)可编程控制器的基础知识介绍第一课时:讲解PLC的背景,特点,应用及工作原理1.PLC的背景20世纪20年代起,人们把各种继电器、定时器、接触器及其触点按一定的逻辑关系连接起来组成控制系统,控制各种生产机械,这就是大家所熟悉的传统继电接触器控制系统。
由于它结构简单、容易掌握、价格便宜,在一定范围内能满足控制要求,因而使用面甚广。
在工业控制领域中占主导地位。
但是继电接触器控制系统有明显的缺点:设备体积大,可靠性差,动作速度慢,功能少,难于实现较复杂的控制。
特别是由于它是靠硬连线逻辑构成的系统,连线复杂,当生产工序或对象需要改变时,原有的接线和控制柜就要更换,所以通用性和灵活性较差。
20世纪60年代,由于小型计算机的出现和大规模生产及多机群控的发展,人们曾试图用小型计算机来实现工业控制的要求,但由于价格高,输入输出电路不匹配和编程技术复杂等原因。
一直没能得到推广应用。
20世纪60年代末,美国的汽车制造业激烈竞争,各个厂家生产的汽车型号也不断更新,它必然要求生产线的控制系统也随之改变,以及对整个控制系统重新配置。
为抛弃传统的继电接触器控制系统的束缚,适应市场的竞争要求,1968年美国通用汽车公司(GM)公开招标,对汽车流水线控制系统提出具体要求,就是著名的“GM十条”。
这些要求实际上提出了将继电接触器控制的简单易懂、使用方便、价格低廉的优点,与计算机的功能完善、灵活性、通用性好的优点结合起来。
将继电接触器的硬连线逻辑转变成计算机的软件逻辑变成的设想。
1969年美国数据设备公司(DEC)根据上述要求,研制开发出世界上第一台可编程控制器,并在GM公司汽车生产线上首次应用成功。
当时人门把它称为可编程逻辑控制器(Programmable Logic Controller),简称PLC。
它主要用来取代继电接触器逻辑控制,系统功能仅限于执行继电器逻辑,计时,计数等。
随着微电子技术的发展,20世纪70年代中期出现了微处理器和微计算机,人们把微机技术应用到PLC 中,使它能够更多的发挥计算机的功能。
P L C基础培训教材(总24页) --本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--PLC编程理论与控制原理目录第一章 PLC基本工作原理1—1 基本原理 (3)1—2扫描原理 (3)1—3 I/O映象区 (3)1—4 输入输出操作 (4)1—5中断处理 (4)第二章 PLC硬件结构2—1 处理器单元 (5)2—2 EEPROM存储模块 (6)2—3 扩展单元 (7)2—4 手执式编程器 (7)2—5 安装设备—DIN道轨 (7)第三章 PLC I/O接口3—1电源电路的连接及性能 (8)3—2 接地 (8)3—3 输入输出 (9)3—4安装位置图 (10)第四章基本指令和基本逻辑说明4—1 基本逻辑指令 (11)4—2 基本逻辑指示说明 (12)第五章 PLC用户程序编程5—1 完成一个用户程序的步骤 (18)5—2 梯形图(LAD) (18)5—3 扫描周期 (19)5—4语句表(STL) (19)第一章 PLC基本工作原理PLC(Programmable Logic Controller)是目前工控的主要工具,具有高可靠性、丰富的I/O接口模块、模块化结构、编程简单、安装维护方便、系统设计和调试周期短等特点。

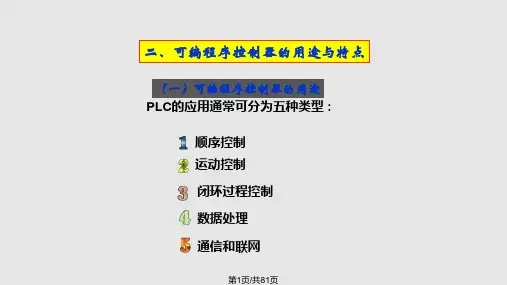

广泛应用于逻辑控制、计数控制、顺序控制、PID控制、数据处理、通信和联网等工业控制领域。
1 基本原理可编程序控制器要完成控制任务是在其硬件的支持下,通过执行反映控制要求的用户程序来完成的。
这一点是和计算机的工作原理一致的,所以可编程序控制器工作的基本原理是建立在计算机工作原理之上的,其实质上也是一种计算机控制系统,只不过它具有比计算机更强的与工业过程想连的接口,具有更适合用于控制要求的编程语言。
可编程序控制器的CPU是采用按顺序逐条扫描用户程序的运行方式工作的,它的输入输出是在扫描到该I/O点时才读入开关信号或刷新输出信号,考虑到继电器控制装置中各类触点的动作时间一般在100MS以上,故可编程序控制器扫描用户程序的时间一般都小于100MS。
